MODULE HỒNG NGOẠI V4 - DÒ ĐƯỜNG PHÁT HIỆN MÀU ĐEN-TRẮNG

MODULE HỒNG NGOẠI V4 - DÒ ĐƯỜNG PHÁT HIỆN MÀU ĐEN-TRẮNG

(Mã SP:CG000194)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

31.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

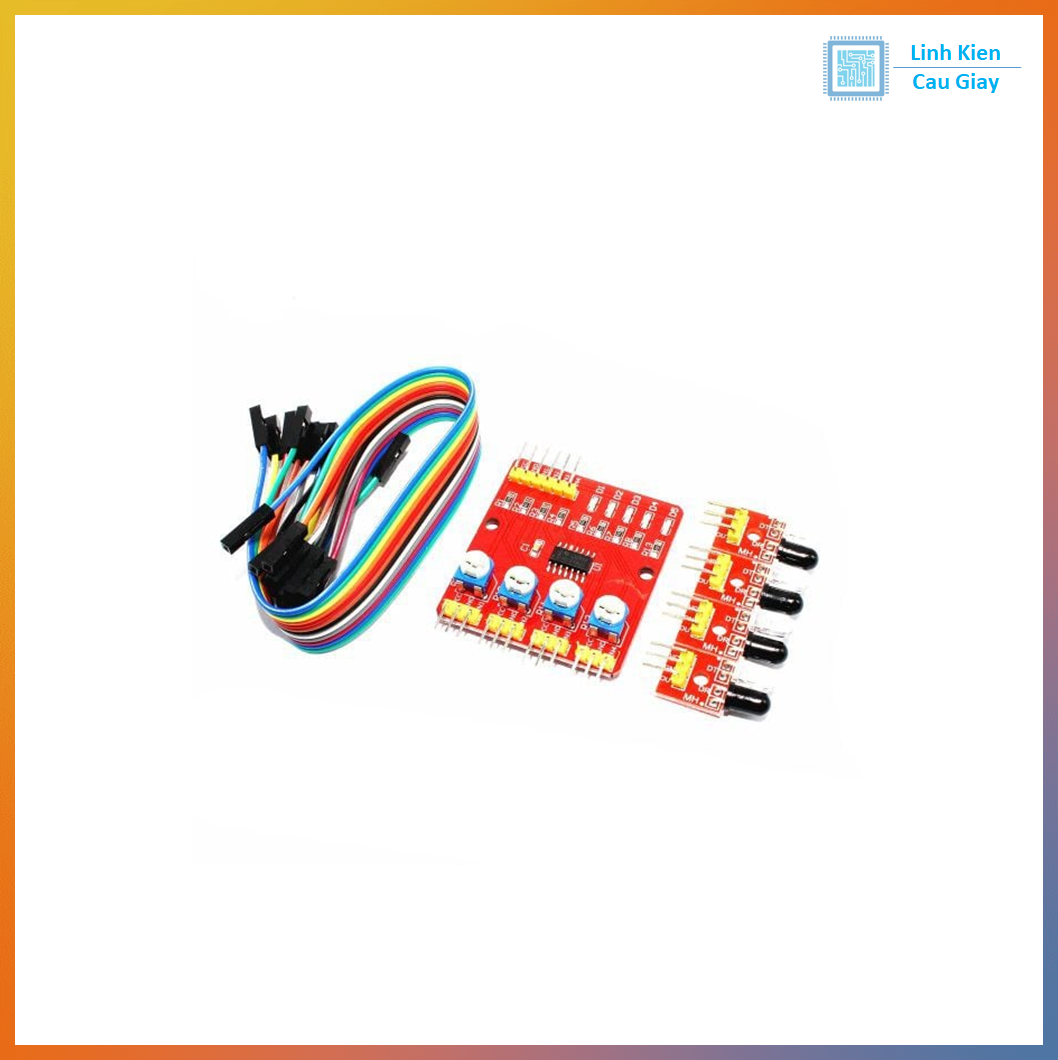

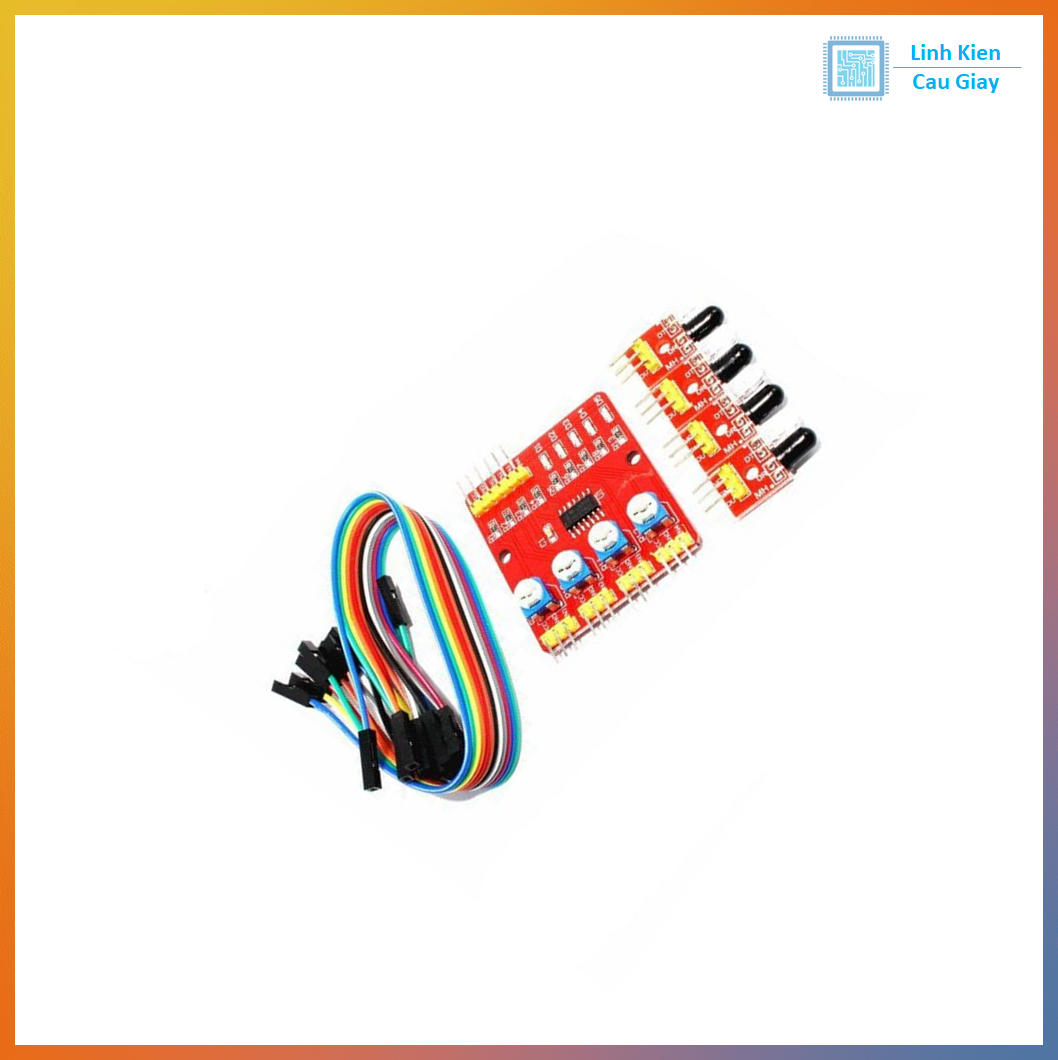

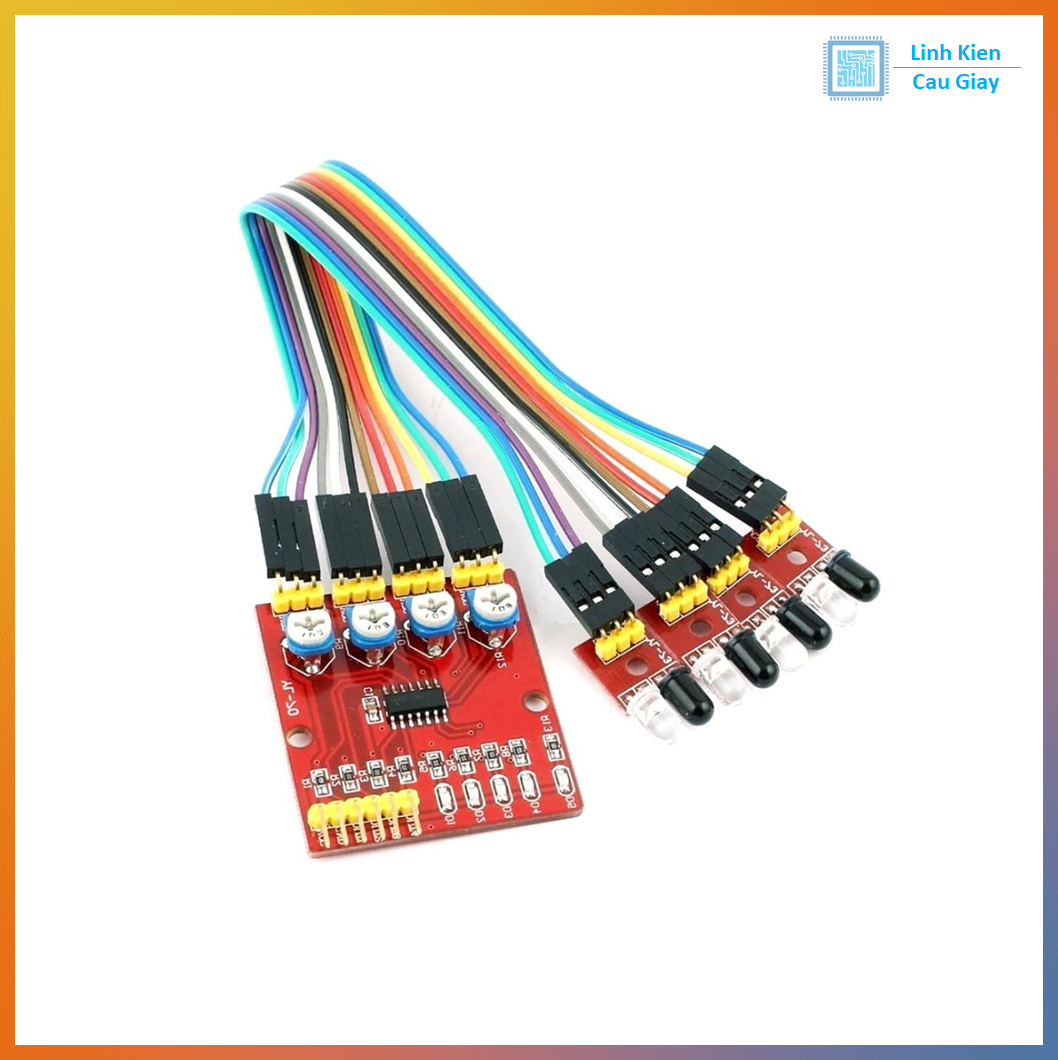

Module Cảm Biến Hồng Ngoại V4 4 Kênh là giải pháp lý tưởng cho các dự án robot dò đường hoặc tránh chướng ngại vật. Module sử dụng 4 cảm biến hồng ngoại riêng biệt, có thể tách rời với dây nối dài, dễ dàng bố trí theo mục đích sử dụng. Mỗi kênh được trang bị biến trở điều chỉnh độ nhạy và đèn LED báo trạng thái, cung cấp đầu ra tín hiệu số (TTL) thuận tiện cho việc xử lý với Arduino, Raspberry Pi, hoặc các vi điều khiển khác. Với thiết kế nhỏ gọn, độ nhạy cao, module phù hợp cho robot, hệ thống tự động hóa, và các dự án DIY.

Đặc điểm nổi bật:

4 kênh cảm biến hồng ngoại độc lập, có thể tách rời.
Điều chỉnh độ nhạy riêng cho từng kênh qua biến trở.
Đầu ra tín hiệu số (TTL) với đèn LED báo trạng thái.
Phạm vi phát hiện 5-30mm, tối ưu cho bề mặt màu trắng.
Điện áp hoạt động 3.3-5V, tương thích nhiều vi điều khiển.

Ứng dụng

Robot dò đường: Phát hiện vạch trắng/đen cho robot line-follower.
Robot tránh chướng ngại: Bố trí cảm biến ở các cạnh robot để phát hiện vật cản ở 4 hướng.
Hệ thống tự động hóa: Đếm sản phẩm, phát hiện vật thể trên băng chuyền.
Dự án DIY: Tích hợp vào các dự án Arduino, Raspberry Pi để điều khiển thông minh.
Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Hồng Ngoại V4 4 Kênh có các chân kết nối chính:

VCC: Nguồn dương (3.3-5V DC).
GND: Nguồn âm (đất).
OUT1-OUT4: 4 chân đầu ra tín hiệu số (TTL, HIGH/LOW) cho 4 kênh cảm biến.

Lưu ý:

Mỗi kênh cảm biến có biến trở riêng để điều chỉnh độ nhạy, kèm đèn LED báo trạng thái (sáng khi phát hiện vật thể).
Các đầu cảm biến có thể tháo rời và kết nối qua dây dẫn. Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp để kết nối đúng.

Thông số kĩ thuật

Số kênh: 4 kênh hồng ngoại độc lập.
Điện áp hoạt động: 3.3-5V DC.
Khoảng cách phát hiện: 5-30mm (điều chỉnh bằng biến trở).
Đầu ra: Tín hiệu số (TTL, HIGH/LOW).
Phạm vi phản xạ: Tối ưu cho bề mặt trắng, kém hơn với bề mặt tối.
Dòng tiêu thụ: ~20mA mỗi kênh (tùy điều kiện).
Kích thước:
- Board chính: ~42 x 38 x 12mm.
- Đầu cảm biến: ~25 x 12 x 12mm.
Trọng lượng: ~15g (bao gồm board và cảm biến).
Nhiệt độ hoạt động: -10°C đến +50°C.

Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).
- Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu.
- Breadboard, dây nối, hoặc dây dẫn cho đầu cảm biến tách rời.
Kết nối:
- Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).
- Kết nối OUT1-OUT4 đến các chân digital của vi điều khiển (ví dụ: D2-D5 trên Arduino).
- Gắn các đầu cảm biến vào vị trí mong muốn (ví dụ: các cạnh của robot) bằng dây nối dài.
- Xoay biến trở trên mỗi kênh để điều chỉnh độ nhạy (LED sáng khi phát hiện vật thể).
Kiểm tra và sử dụng:
- Bật nguồn, quan sát LED trên board chính và các đầu cảm biến để xác nhận hoạt động.
- Nếu dùng Arduino, viết code để đọc trạng thái OUT1-OUT4 (digitalRead).
- Đặt module ở nơi thoáng khí, đảm bảo bề mặt cảm biến sạch để đạt độ nhạy tối ưu.

Lưu ý:

Không cấp nguồn vượt quá 5V hoặc đảo cực để tránh hỏng module.
Điều chỉnh độ nhạy cẩn thận để tránh nhiễu từ ánh sáng môi trường hoặc bề mặt tối.
Cảm biến hoạt động tốt nhất với bề mặt trắng, kém hiệu quả với bề mặt đen hoặc không phản xạ.
