Module cảm biến xám Analog Grayscale – Cảm biến dò line

Mô tả sản phẩm

• Module cảm biến xám Analog Grayscale sử dụng LED trắng + quang trở nhạy sáng, giúp thu nhận mức phản xạ ánh sáng từ bề mặt (đen/xám/trắng) để xác định mức độ sáng – tối.

• Tín hiệu đầu ra dạng Analog (0–1023), phù hợp cho robot dò line yêu cầu độ mượt cao và phản ứng nhạy hơn so với cảm biến hồng ngoại kỹ thuật số.

• Hoạt động tốt ở điện áp 3.3V hoặc 5V, tương thích Arduino, ESP32, STM32, Raspberry Pi.

• Kích thước nhỏ gọn 24×21mm, trọng lượng nhẹ chỉ 3g, dễ lắp lên robot mini.

• Độ phân giải cảm biến cao, đáp ứng nhanh, đo mức xám chính xác → tối ưu cho dự án robot line, phân loại vật, đo cường độ phản xạ.

Ứng dụng

• Robot dò line (line follower) dùng cảm biến analog.

• Nhận diện vạch đen – trắng – xám.

• Đo cường độ phản xạ ánh sáng.

• Phát hiện bề mặt thay đổi trong robot công nghiệp.

• Phân loại màu sáng/tối trên băng tải mini.

• Dự án Arduino – STEM điện tử.

Sơ đồ chân

OUT → Tín hiệu Analog xuất về vi điều khiển
VCC → Nguồn 3.3V hoặc 5V
GND → Mass

Khi ánh sáng phản xạ mạnh → OUT giảm
Ánh sáng phản xạ yếu (bề mặt đen) → OUT tăng

Thông số kĩ thuật

• Điện áp hoạt động: 3.3V hoặc 5V

• Dòng tiêu thụ: < 20mA

• Nhiệt độ làm việc: –10°C → +70°C

• Kiểu đầu ra: Analog Output

• Độ phân giải cảm biến: ≈10%

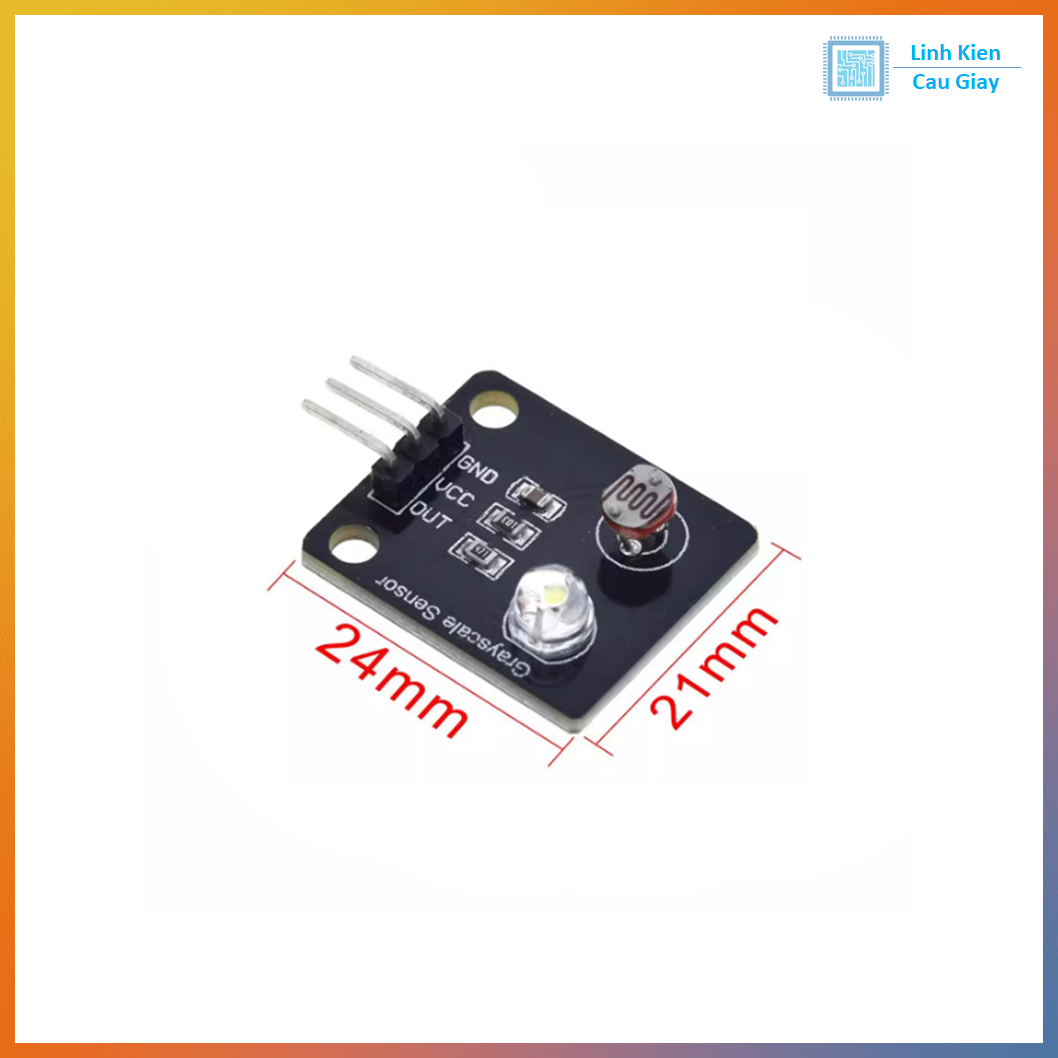

• Kích thước: 24mm × 21mm

• Trọng lượng: 3g

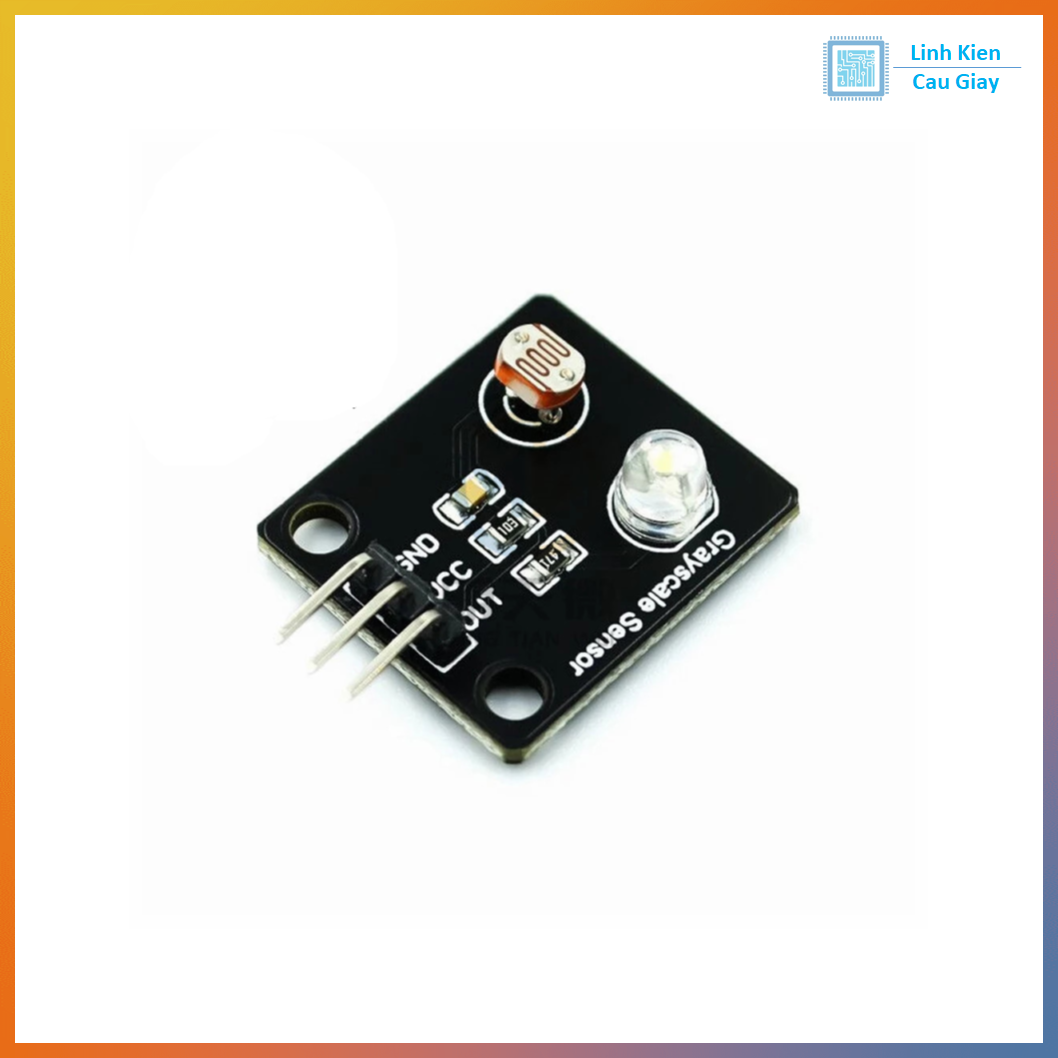

• Cấu tạo: LED trắng chiếu – quang trở thu ánh sáng phản xạ

Hướng dẫn sử dụng

• Kết nối module theo thứ tự:

  • VCC → 3.3V/5V

  • GND → GND

  • OUT → chân Analog (A0…)

• Đặt cảm biến hướng xuống mặt đường cần dò line.

• Khi chạy thử:

  • Bề mặt trắng → ánh sáng phản xạ mạnh → giá trị ADC thấp

  • Bề mặt đen → phản xạ yếu → giá trị ADC cao

• Dùng Arduino đọc giá trị bằng analogRead(), sau đó xử lý theo ngưỡng để điều hướng robot.

• Khoảng cách tối ưu: 0.5–2cm so với mặt đường.

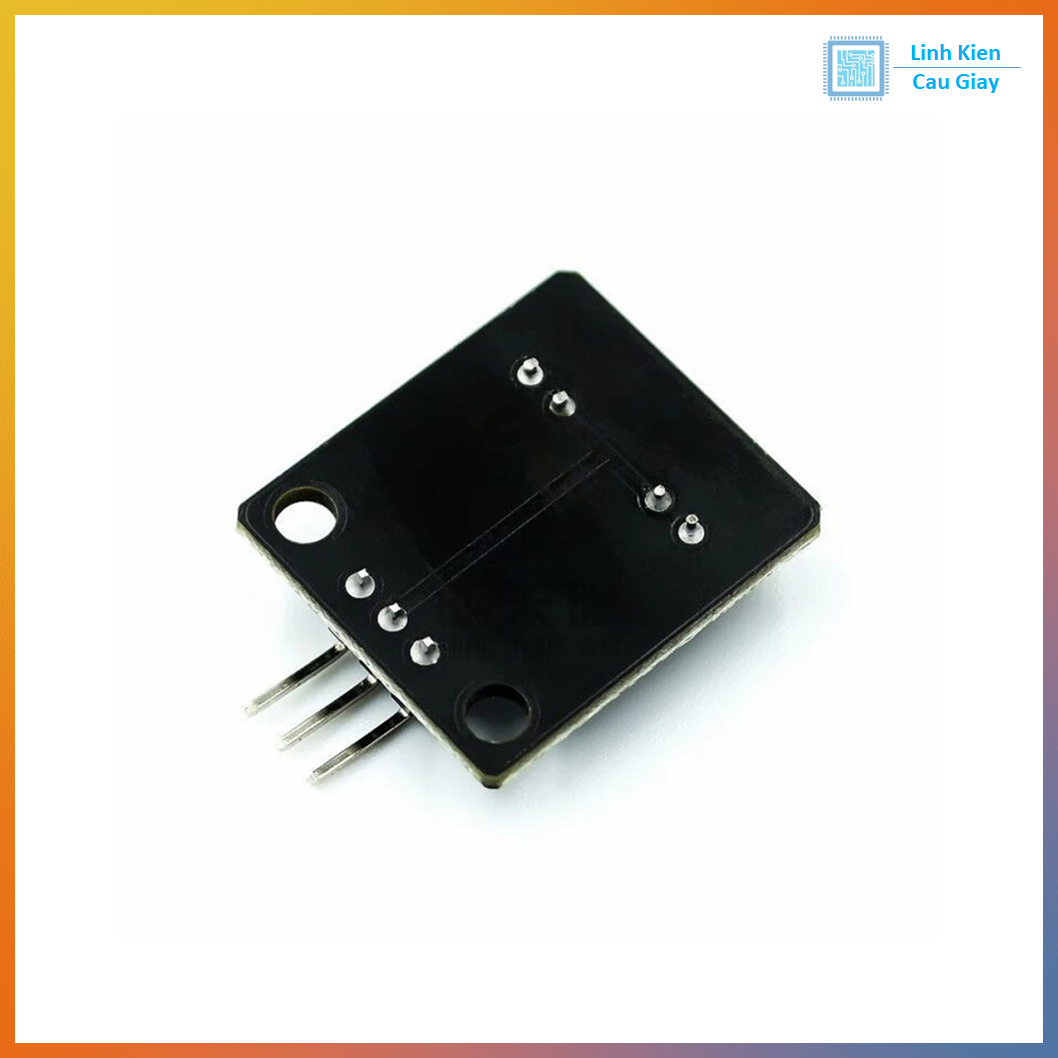

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
