Đầu nối FFC/FPC 0.5mm ZIF gạt khóa hàn PCB (4P–24P)

Mô tả sản phẩm

Đầu nối FFC/FPC bước 0.5mm là socket dùng để kết nối cáp dẹt FFC/FPC vào PCB gọn đẹp, chắc chắn. Cơ chế ZIF gạt khóa (flip-lock) giúp cắm/rút cáp dễ, giảm lỏng tiếp xúc, hạn chế đứt cáp khi thao tác nhiều lần. Sản phẩm phù hợp thay thế, sửa chữa thiết bị và DIY điện tử có socket 0.5mm.

Ứng dụng

Kết nối màn hình LCD/TFT, cảm ứng, cáp tín hiệu nội bộ thiết bị
Kết nối camera FPC, module cảm biến, board con – board mẹ
Thiết bị đo, máy in mini, laptop/thiết bị công nghiệp (chuẩn 0.5mm rất phổ biến)
Sửa chữa socket cáp dẹt bị gãy lẫy/tiếp xúc kém

Sơ đồ chân

1. Bước chân (Pitch): 0.5mm (khác 1.0mm là không lắp được)

2. Số chân (Pin): chọn theo phân loại
   4P / 5P / 6P / 8P / 10P / 12P / 14P / 16P / 20P / 22P / 24P

3. Kiểu tiếp điểm: Top Contact hoặc Bottom Contact
   Top Contact: tiếp điểm ở mặt trên (tùy socket)
   Bottom Contact: tiếp điểm ở mặt dưới
   → Cần chọn đúng để khớp với loại cáp thuận/nghịch và hướng đi cáp trên PCB

4. Hướng cáp: thường có loại cắm thẳng hoặc cắm gập (right angle) tùy thiết kế PCB

Thông số kĩ thuật

Loại: Đầu nối cáp dẹt FFC/FPC
Bước chân: 0.5mm
Cơ chế khóa: ZIF gạt (Flip Lock)
Kiểu lắp: hàn PCB (thường dạng SMD)
Số chân: 4P, 5P, 6P, 8P, 10P, 12P, 14P, 16P, 20P, 22P, 24P
Ứng dụng: kết nối tín hiệu, data, LCD/camera/keyboard… (tùy mạch)

Hướng dẫn sử dụng

Tắt nguồn trước khi thao tác
Mở lẫy khóa ZIF nhẹ tay
Cắm cáp FFC/FPC vào hết cỡ, đúng chiều tiếp điểm (top/bottom)
Gạt lẫy xuống để khóa cáp
Không kéo giật, không bẻ gập sát miệng socket để tránh gãy lẫy và rách cáp

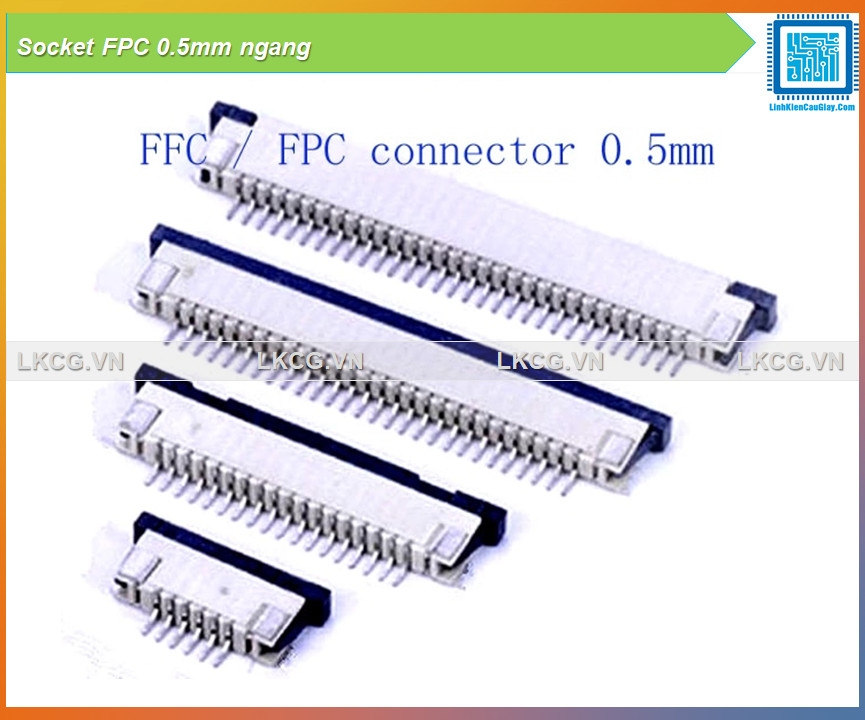

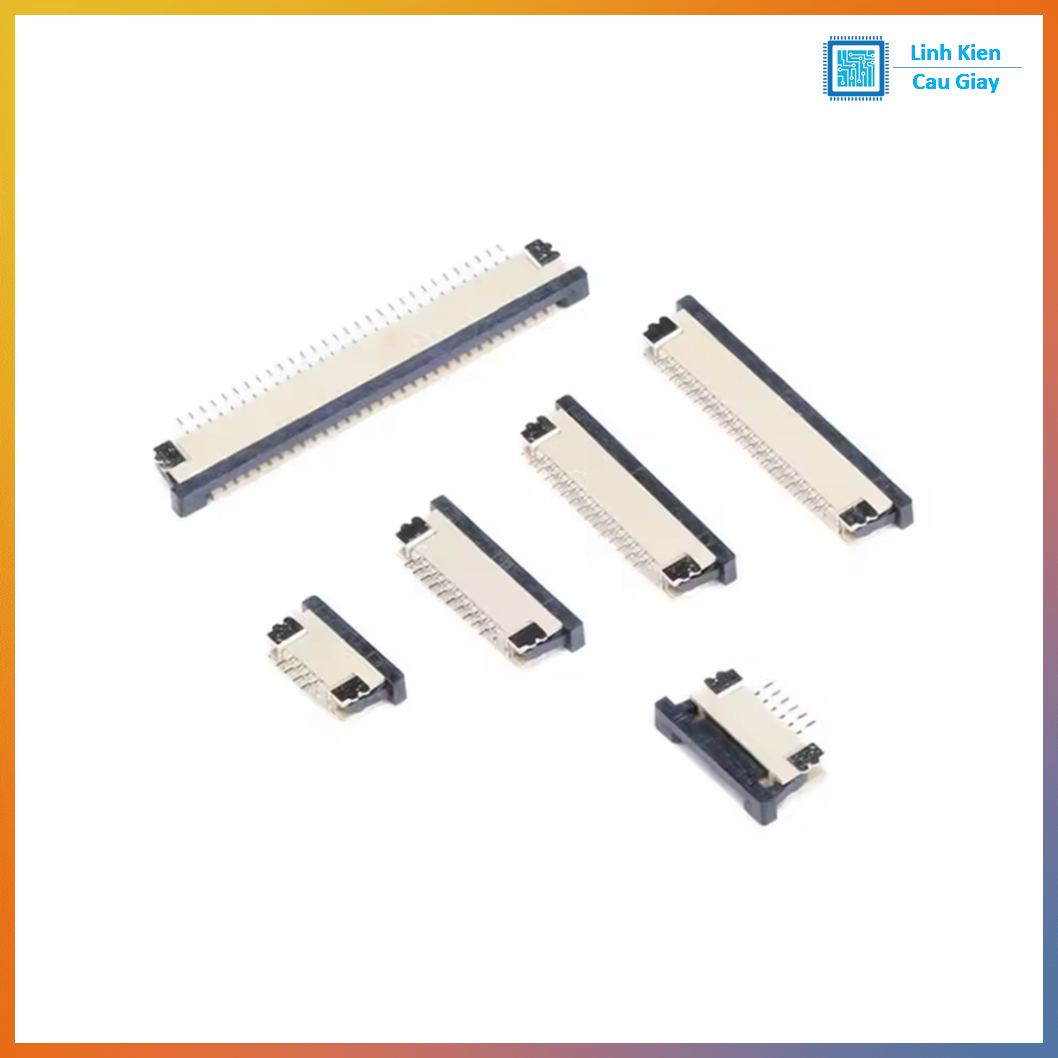

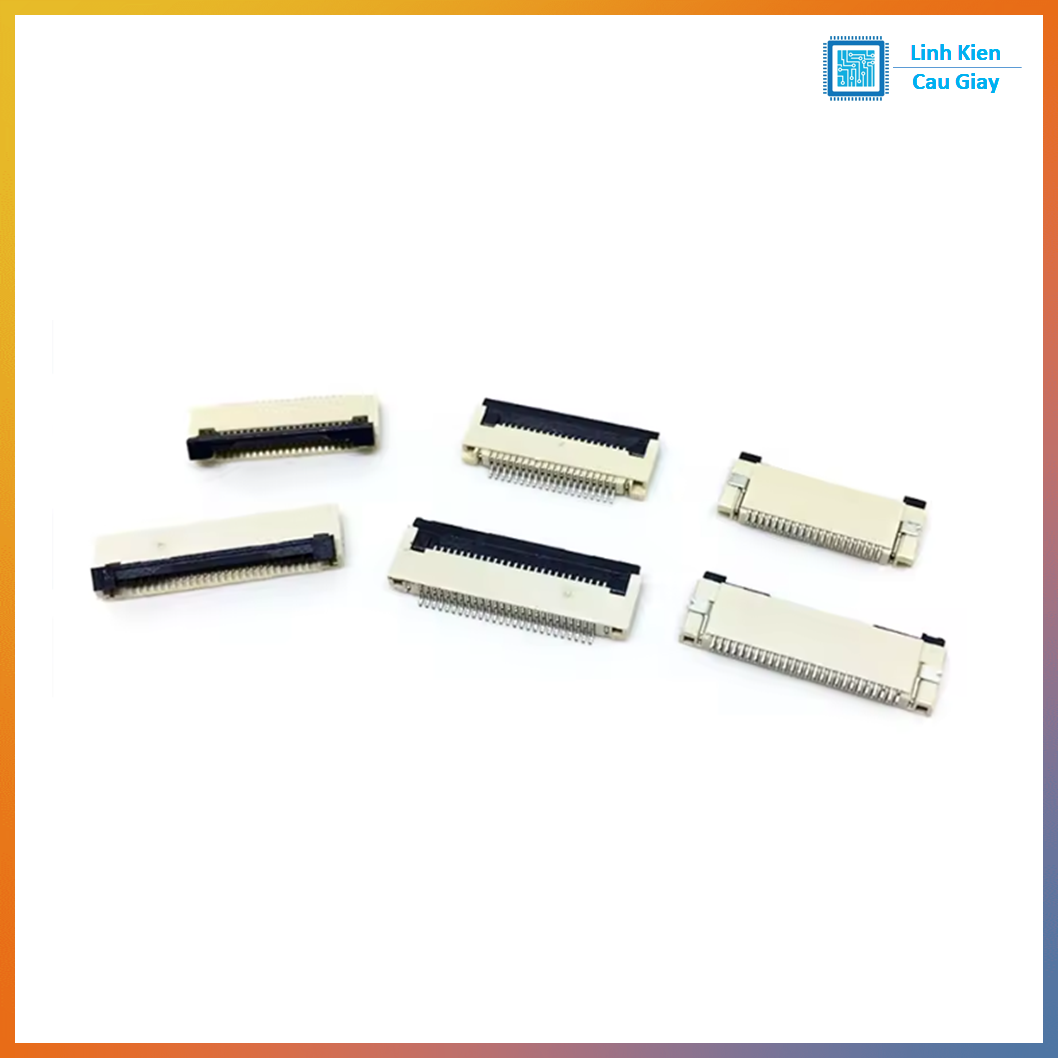

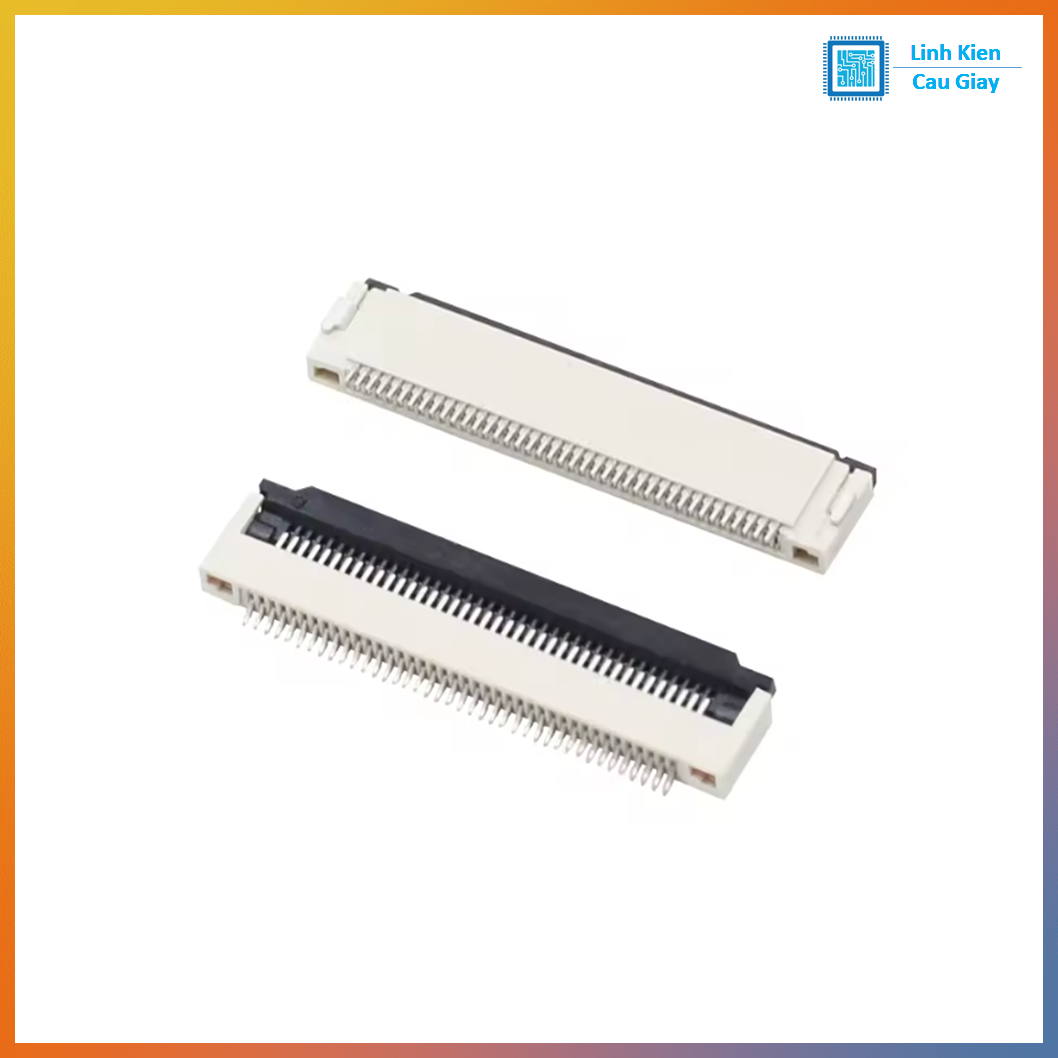

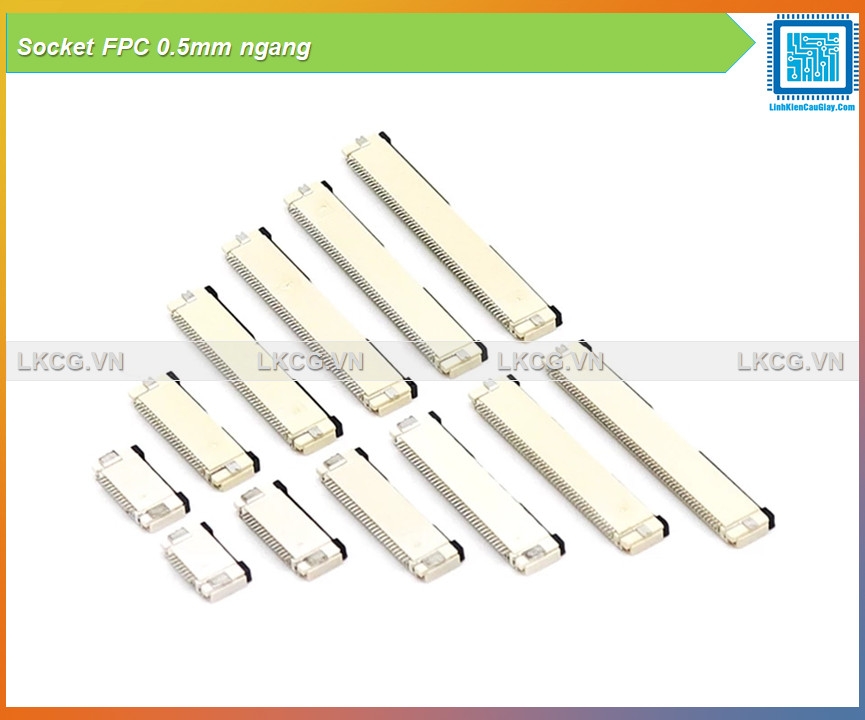

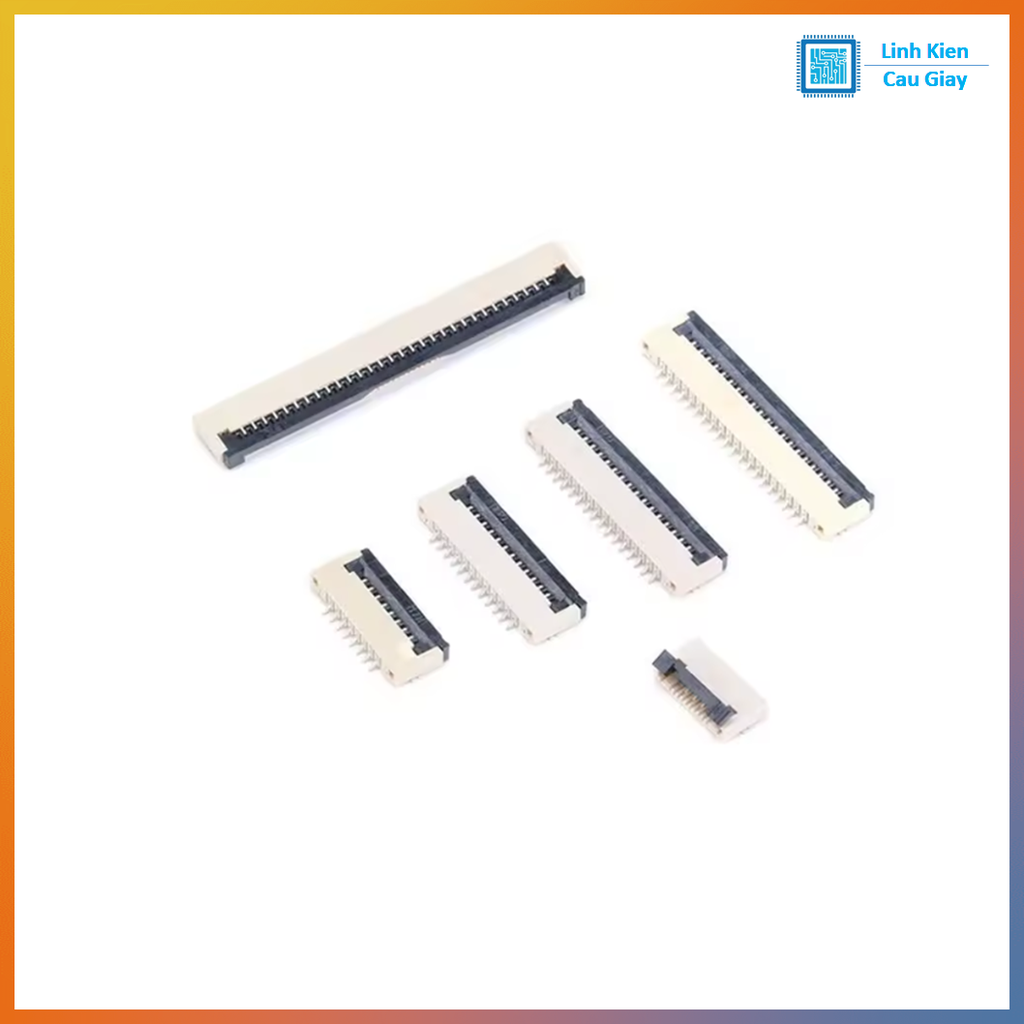

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
