IC BT136-600E – TRIAC điều khiển AC 4A 600V TO-220

Mô tả sản phẩm

BT136-600E là một loại TRIAC (Triode for Alternating Current) – linh kiện bán dẫn ba cực dùng để điều khiển dòng xoay chiều (AC). Với khả năng chịu dòng lên đến 4A và điện áp ngưỡng đến 600V, BT136-600E rất phù hợp cho các mạch điều khiển tải AC như bóng đèn, quạt, máy sưởi…

Với cấu trúc đóng gói TO-220, linh kiện này dễ hàn, dễ tản nhiệt và được sử dụng rộng rãi trong các mạch dimmer, SSR (Solid State Relay), công tắc cảm ứng hoặc mạch điều khiển công suất.

Ứng dụng

  • Điều khiển đóng/cắt tải AC (đèn, quạt, thiết bị điện gia dụng)

  • Ứng dụng trong mạch dimmer (điều chỉnh độ sáng, tốc độ quạt…)

  • Mạch relay bán dẫn SSR, công tắc cảm ứng hồng ngoại, cảm biến chuyển động

  • Ứng dụng điều khiển công suất công nghiệp

  • Mạch điều khiển công suất bằng vi điều khiển (qua opto như MOC3021)

Sơ đồ chân

  • MT1, MT2: 2 cực chính để đóng ngắt tải AC

  • G (Gate): Cực kích để bật TRIAC

Thông số kĩ thuật

| Thông số                                        Giá trị

| Mã sản phẩm                               BT136-600E
| Kiểu linh kiện                               TRIAC (Bán dẫn điều khiển AC 2 chiều)
| Dòng dẫn liên tục (IT(RMS))        4A
| Điện áp chặn ngược (VDRM)      600V
| Dòng kích (IGT)                           ≤ 5 – 25mA
| Loại vỏ (Package)                       TO-220
| Dòng rò chờ (IDRM)                    < 0.1mA
| Thời gian bật / tắt                        < 2µs / < 5µs
| Kiểu kích                                      Gate kích bằng dòng dương hoặc âm
| Nhiệt độ hoạt động                     -40°C đến +125°C


Hướng dẫn sử dụng

  • Kết nối MT1 – MT2 vào mạch tải AC (đèn, quạt…).
  • Cực Gate (G) được kích bởi tín hiệu từ vi điều khiển, thường qua opto cách ly như MOC3021 hoặc MOC3063 để bảo vệ mạch logic.
  • Có thể dùng điện trở nối tiếp với chân Gate để giới hạn dòng kích.

⚠️ Lưu ý

  • Khi điều khiển tải lớn hoặc chạy liên tục, nên kết hợp tản nhiệt cho BT136.

  • Không kích Gate quá dòng khuyến cáo.

  • Nối GND chung giữa nguồn vi điều khiển và nguồn kích nếu không dùng opto cách ly.

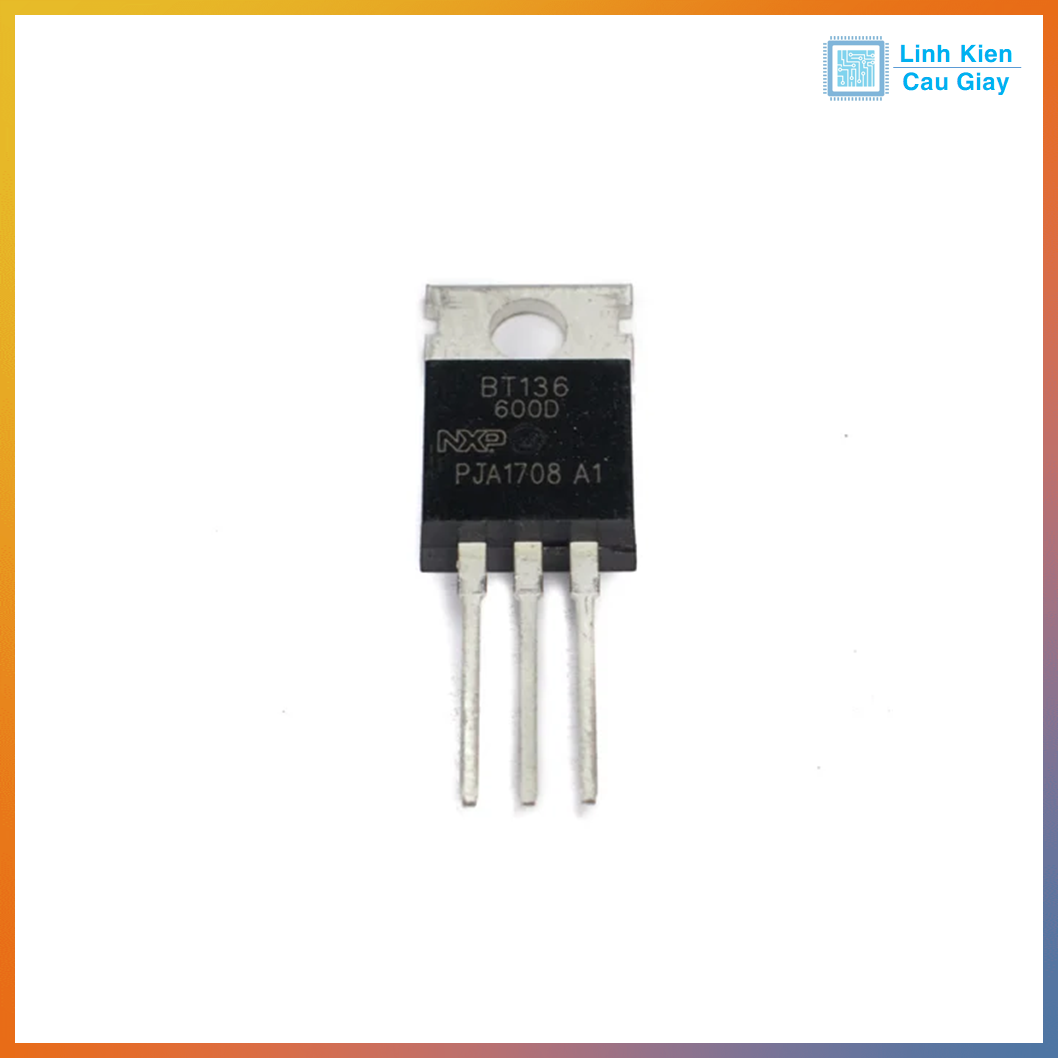

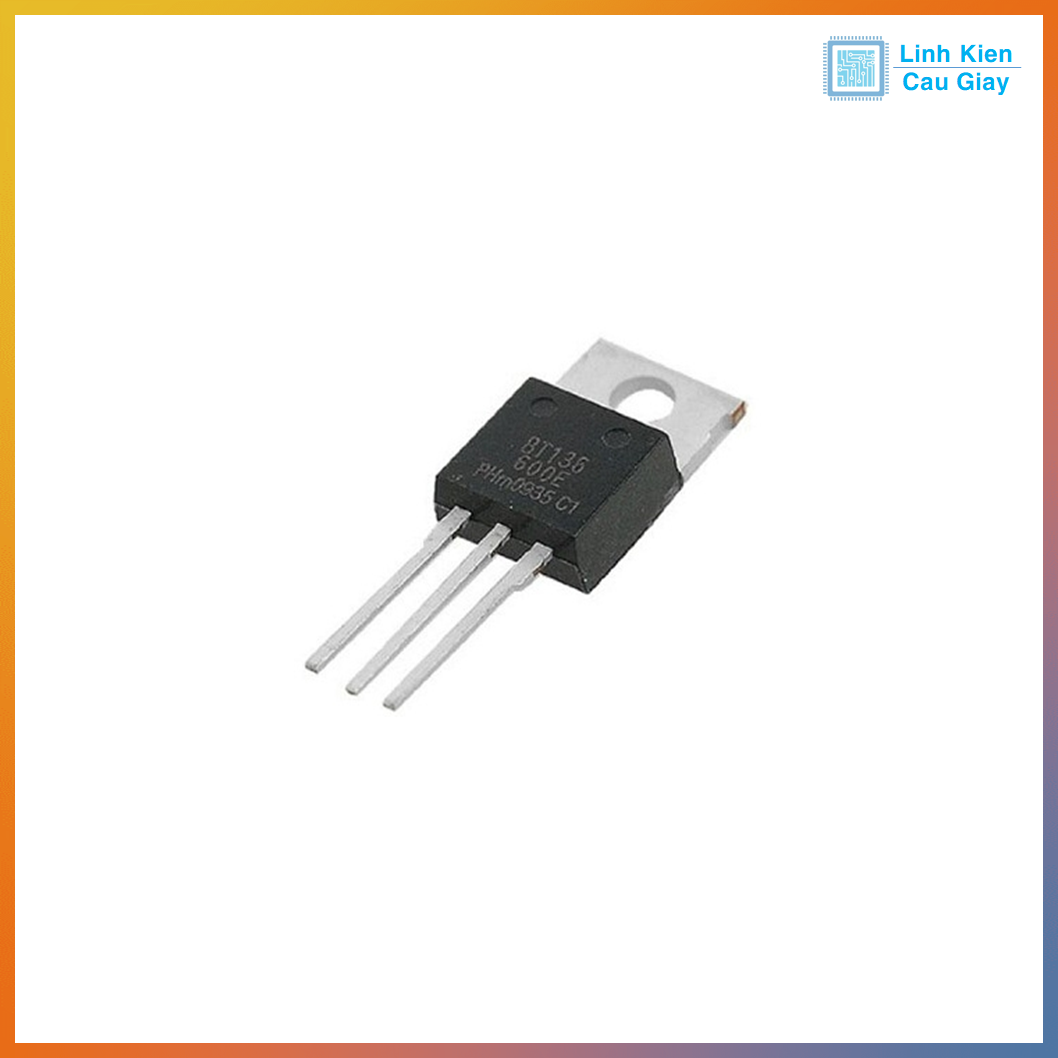

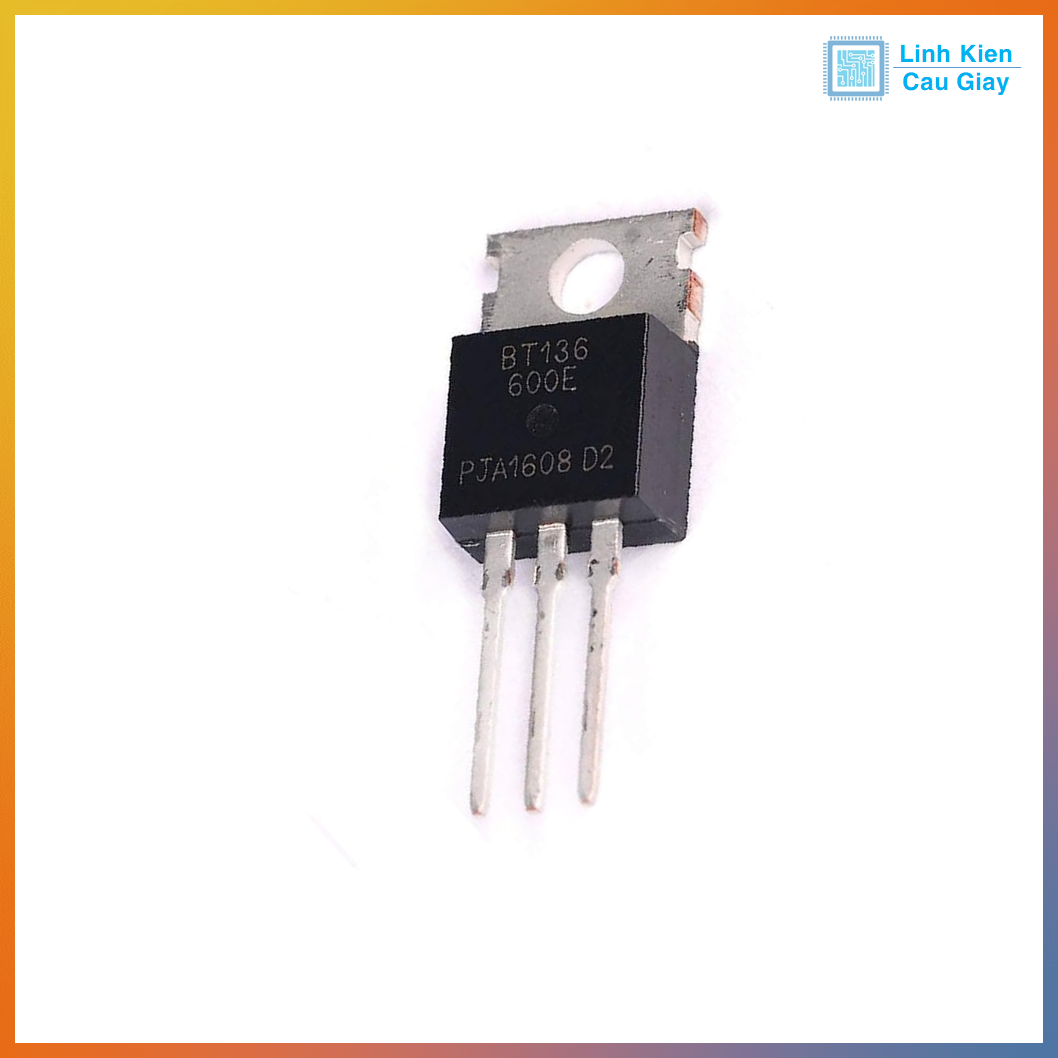

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
