Triac BT138-600E 12A 600V Chân Cắm TO-220 (Điều khiển tải AC, Dimmer, Điều tốc)

Mô tả sản phẩm

BT138-600E là TRIAC 4-quadrant “sensitive gate” dạng chân cắm TO-220, chuyên dùng để đóng cắt hai chiều và điều khiển pha (phase control) cho tải AC như đèn sợi đốt/halogen, gia nhiệt, motor AC công suất vừa… Thiết kế triac cho phép kích bằng mạch điều khiển công suất thấp (logic/MCU thông qua mạch kích phù hợp), phù hợp làm dimmer, điều tốc, điều khiển nhiệt và các mạch chuyển mạch AC phổ thông.

Ứng dụng

Dimmer đèn AC (đèn sợi đốt/halogen)
Điều khiển nhiệt: bàn nhiệt, dây mayso, lò sấy (điều khiển công suất gia nhiệt)
Điều tốc motor AC công suất vừa (tùy loại motor & tải)
Công tắc điện tử AC, đóng cắt tải xoay chiều hai chiều (bidirectional switching)
Mạch SSR AC (kết hợp opto-triac)

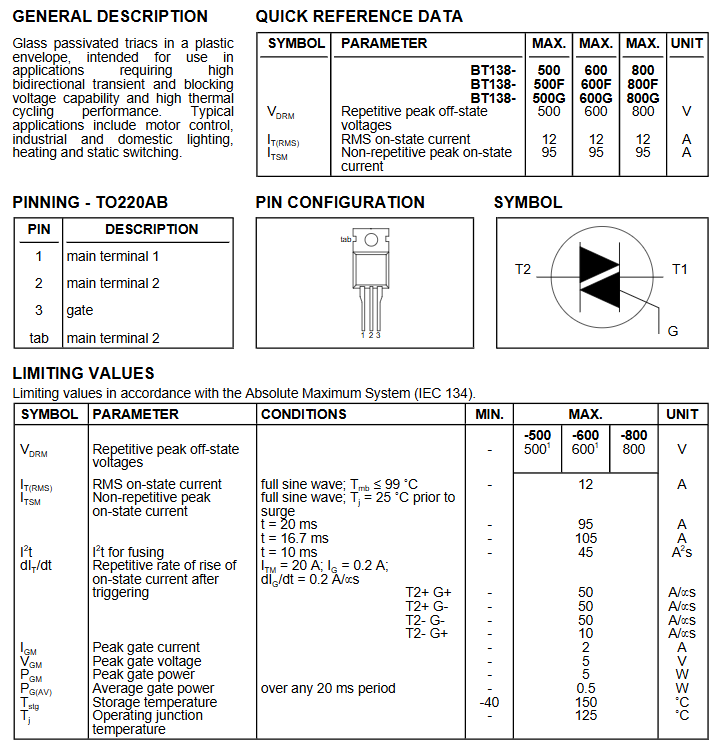

Sơ đồ chân

Thông số kĩ thuật

Điện áp chịu đựng lặp (VDRM): 600 V
Dòng dẫn RMS (IT(RMS)): 12 A
Dòng xung đỉnh không lặp (ITSM, 20 ms): 95 A
Dòng kích cổng (IGT):
Tối đa 10 mA ở nhiều góc phần tư; góc T2− G+ tối đa 25 mA (tùy điều kiện thử) Điện áp rơi khi dẫn (VT): typ 1.4 V, max 1.65 V (điều kiện datasheet)
Nhiệt độ mối nối (Tj max): 125 °C
Dạng linh kiện: TO-220AB (SOT78), chân cắm xuyên lỗ

Hướng dẫn sử dụng

Chọn đúng tải
Ưu tiên tải AC phù hợp công suất; tính dòng làm việc và chừa biên so với 12A RMS
Tải lớn cần tản nhiệt (TO-220 + keo/tấm cách điện nếu bắt heatsink)

Kích gate đúng cách
Gate là chân điều khiển, luôn cần mạch kích phù hợp (thường qua điện trở hạn dòng gate)
Nếu điều khiển bằng vi điều khiển/Arduino/ESP32: nên dùng opto-triac cách ly để an toàn và chống nhiễu

Chống nhiễu & bảo vệ (khuyến nghị)
Tải cảm (motor/biến áp): cân nhắc mạch snubber RC, MOV và cầu chì để tăng độ bền, giảm tự kích
Tab = MT2, khi bắt vào heatsink/khung kim loại cần lưu ý cách điện nếu cần tránh chạm mạch

An toàn điện
Nếu dùng với điện lưới AC, hãy đảm bảo cách điện, khoảng cách an toàn, và chỉ thi công khi bạn có người lớn/ kỹ thuật viên hỗ trợ.

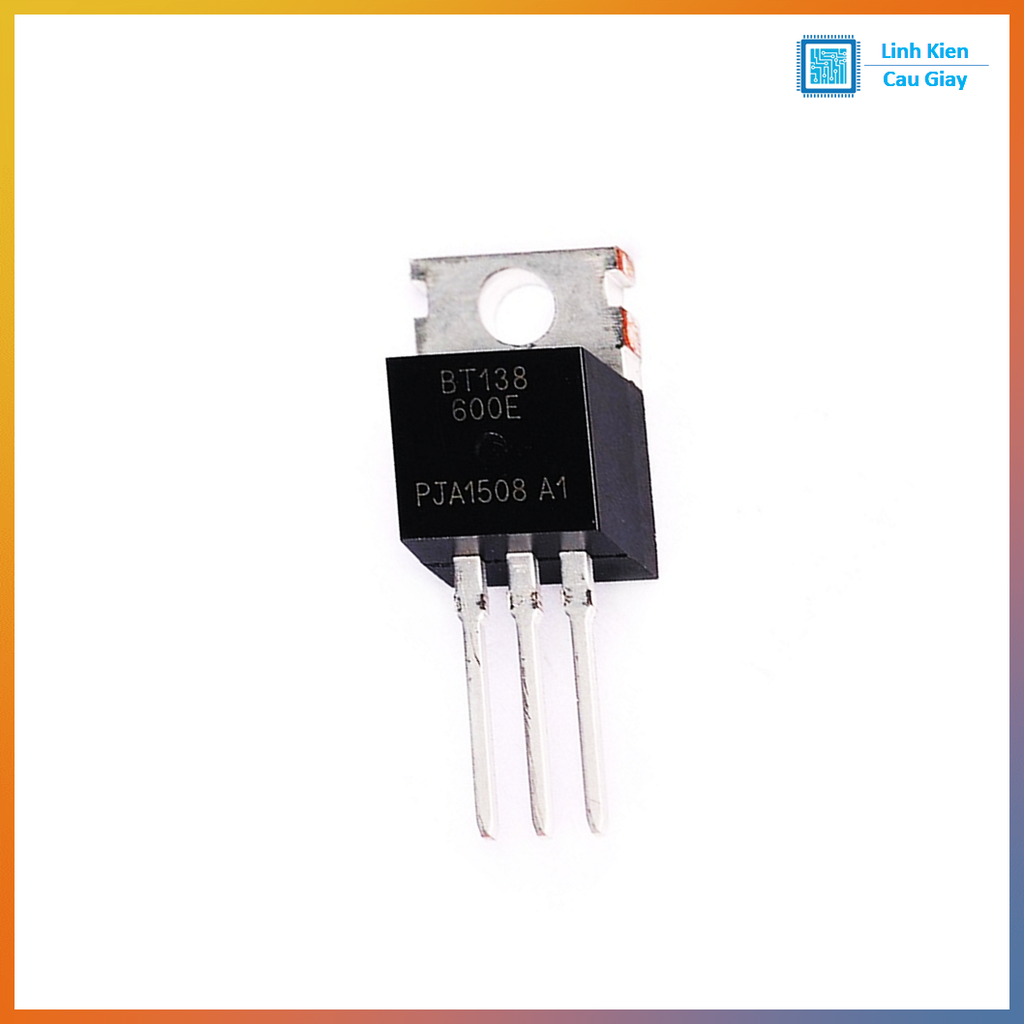

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
