Linh kiện Triac BTA100A-1200B



Mô tả sản phẩm

Triac BTA100A-1200B là linh kiện bán dẫn công suất thuộc dòng BTA, thiết kế để đóng/ngắt và điều khiển tải xoay chiều AC công suất lớn. Với khả năng chịu dòng định mức RMS 100A, điện áp ngắt mạch 1200V, Triac này phù hợp cho các hệ thống công nghiệp nặng, lò nhiệt, động cơ AC công suất lớn, máy hàn điện.

Vỏ đóng gói chuẩn TOP3 / ISO-247 cách điện, giúp dễ lắp đặt và tản nhiệt hiệu quả. Linh kiện có khả năng làm việc trong môi trường khắc nghiệt, chống nhiễu tốt và độ tin cậy cao.

Ứng dụng

  • Bộ điều khiển công suất AC công nghiệp.

  • Dimmer cho đèn halogen, đèn đường công suất lớn.

  • Điều tốc động cơ AC công nghiệp (máy nén, bơm, quạt công suất cao).

  • Bộ điều khiển nhiệt công suất lớn (lò sưởi, lò điện trở).

  • Relay bán dẫn (SSR) chịu tải nặng.

  • Máy hàn điện, hệ thống UPS/Inverter công suất cao.

Sơ đồ chân

Triac BTA100A-1200B có 3 chân tiêu chuẩn:

  • A1 (MT1) – cực chính 1.

  • A2 (MT2) – cực chính 2 (dòng AC chạy qua tải).

  • G (Gate) – cực điều khiển (kích mở Triac).

Khi cấp xung điều khiển vào Gate, Triac sẽ dẫn dòng giữa A1 và A2 cho cả hai bán kỳ sóng AC.

Thông số kĩ thuật

  • Model: BTA100A-1200B.

  • Điện áp chịu đựng cực đại (V<sub>DRM</sub>, V<sub>RRM</sub>): 1200V.

  • Dòng tải RMS (I<sub>T(RMS)</sub>): 100A.

  • Dòng đỉnh không lặp lại (I<sub>TSM</sub>): 1200–1500A.

  • Điện áp kích (V<sub>GT</sub>): ≤ 1.5V.

  • Dòng kích (I<sub>GT</sub>): 50–100 mA.

  • Điện áp sụt (V<sub>TM</sub>): ~1.6V.

  • Dòng giữ (I<sub>H</sub>): 100 mA.

  • Nhiệt độ làm việc: -40°C ~ +125°C.

  • Đóng gói: TOP3/ISO-247 cách điện, dễ lắp với tản nhiệt.

Hướng dẫn sử dụng

  • Kết nối:

    • A1, A2 nối tiếp với tải AC.

    • G (Gate) nối với mạch kích qua opto-triac (MOC3021, MOC3063…).

  • Điều khiển:

    • Cấp xung kích cho Gate (≥ I<sub>GT</sub>) để mở dẫn dòng.

    • Triac tự duy trì dẫn dòng đến khi qua điểm 0 (zero-cross).

  • Tản nhiệt:

    • Bắt buộc gắn heatsink lớn và keo/dán tản nhiệt do công suất cao.

  • Bảo vệ:

    • Dùng RC snubber hoặc varistor chống nhiễu và quá áp.

    • Nên kèm cầu chì/CB bảo vệ quá dòng.

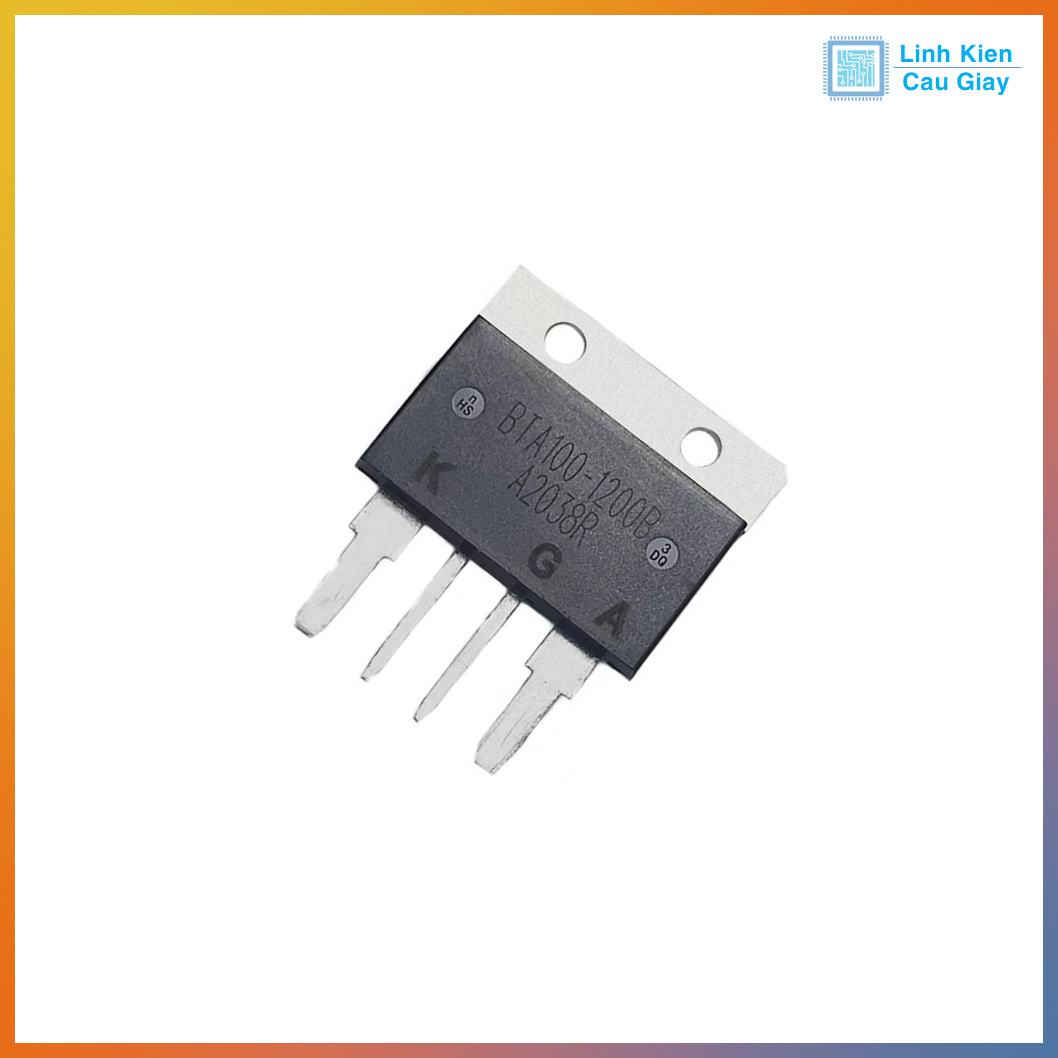

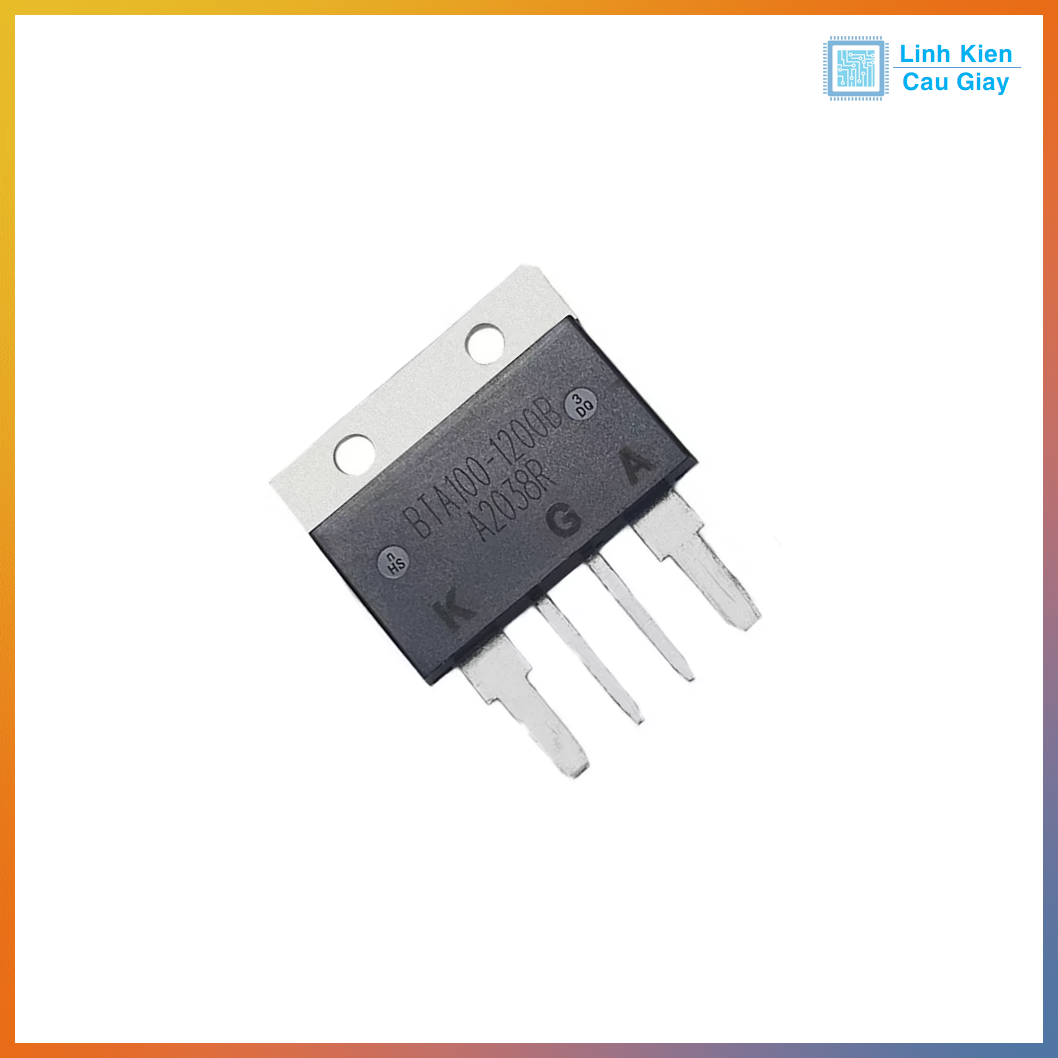

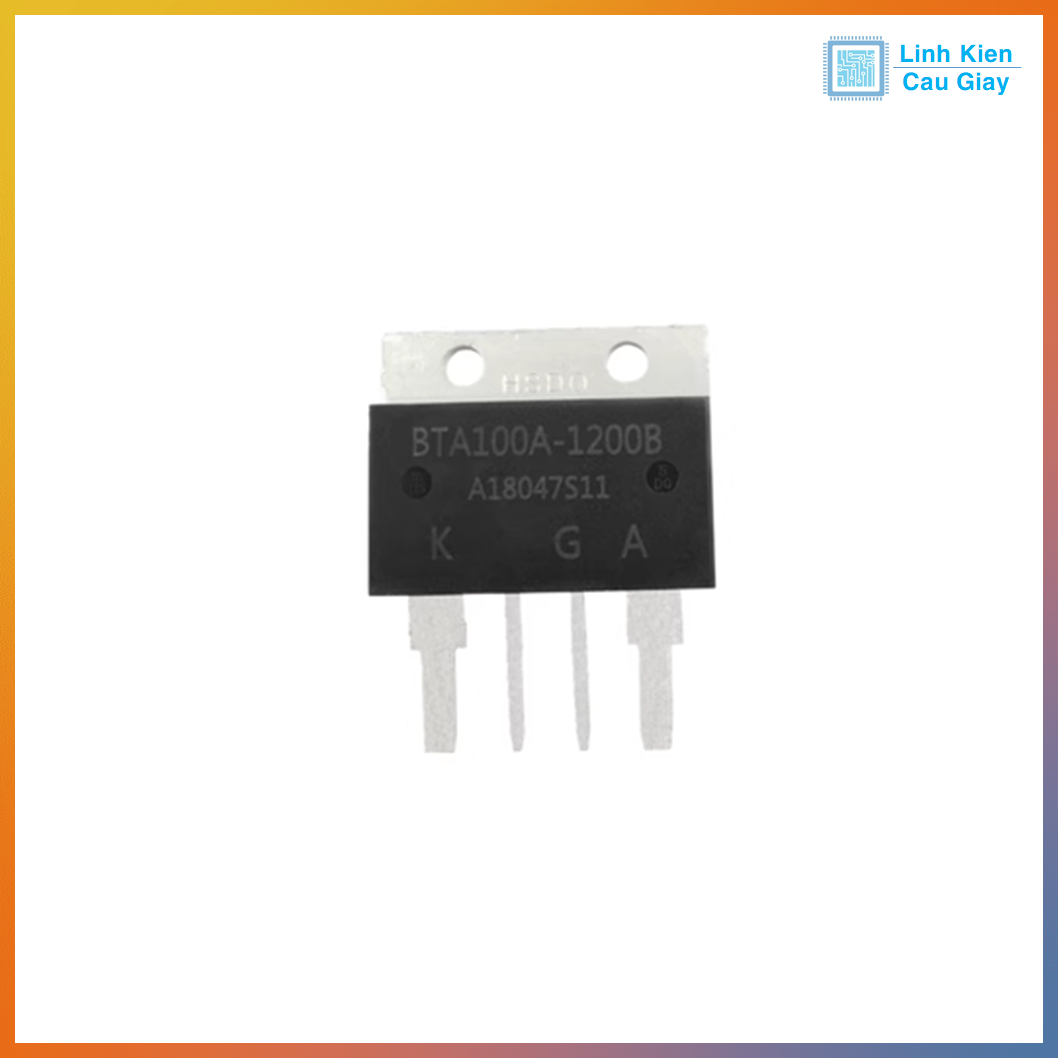

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
