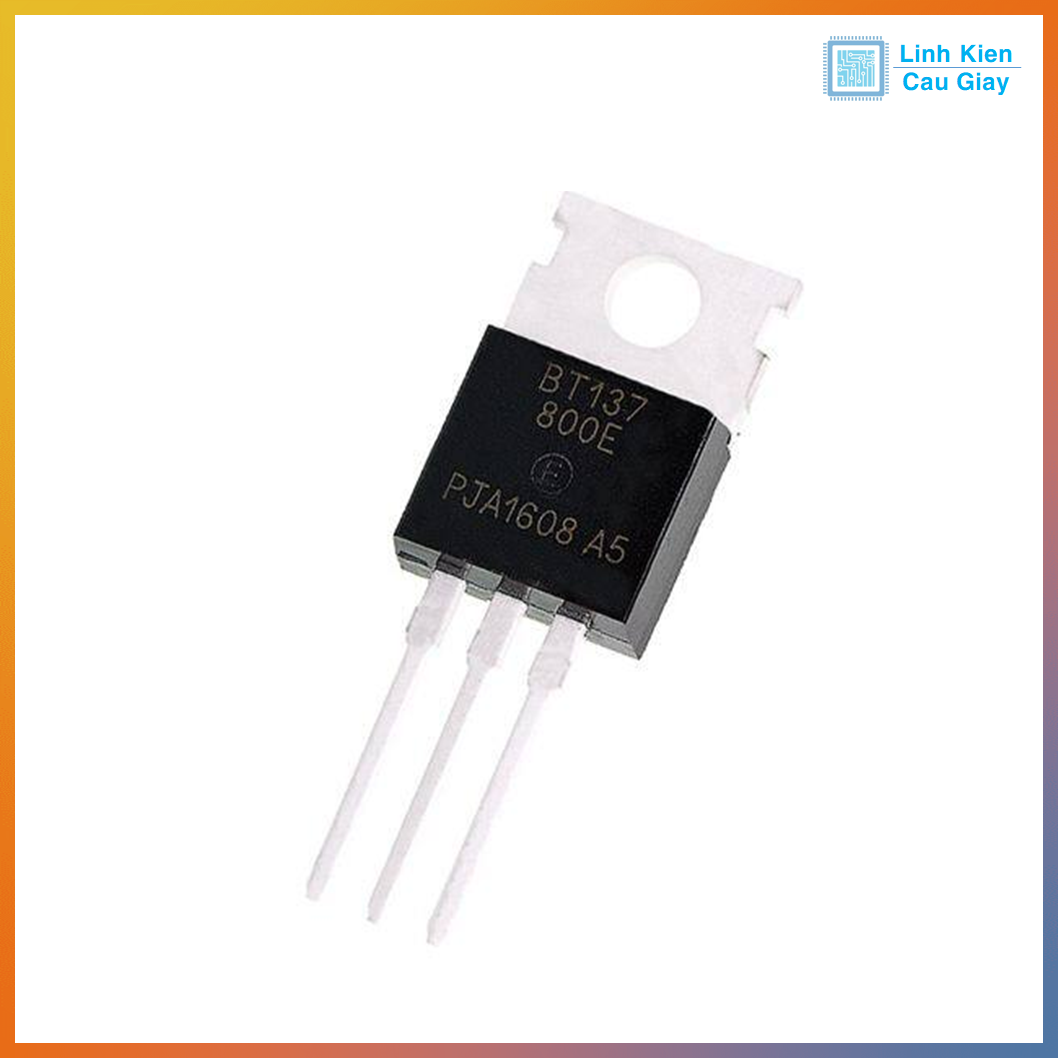

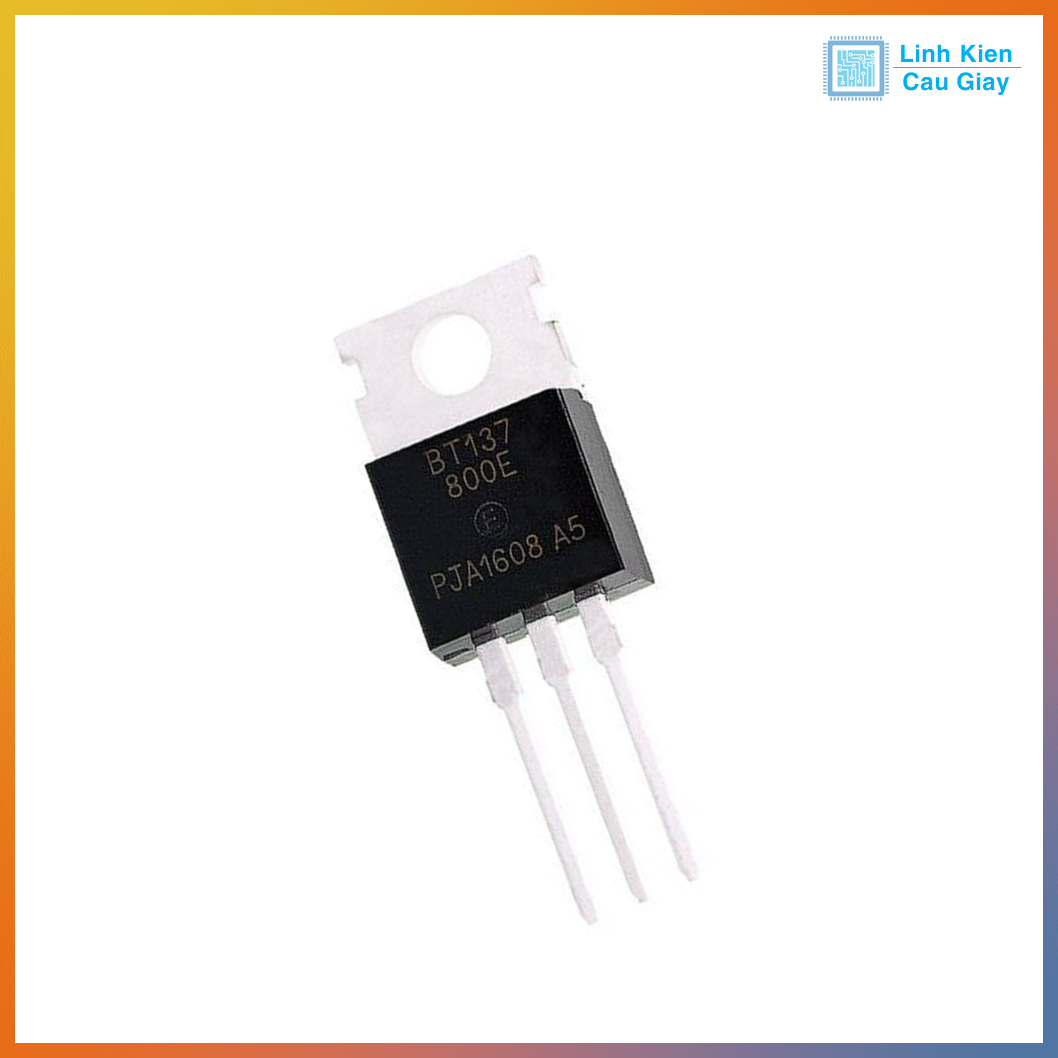

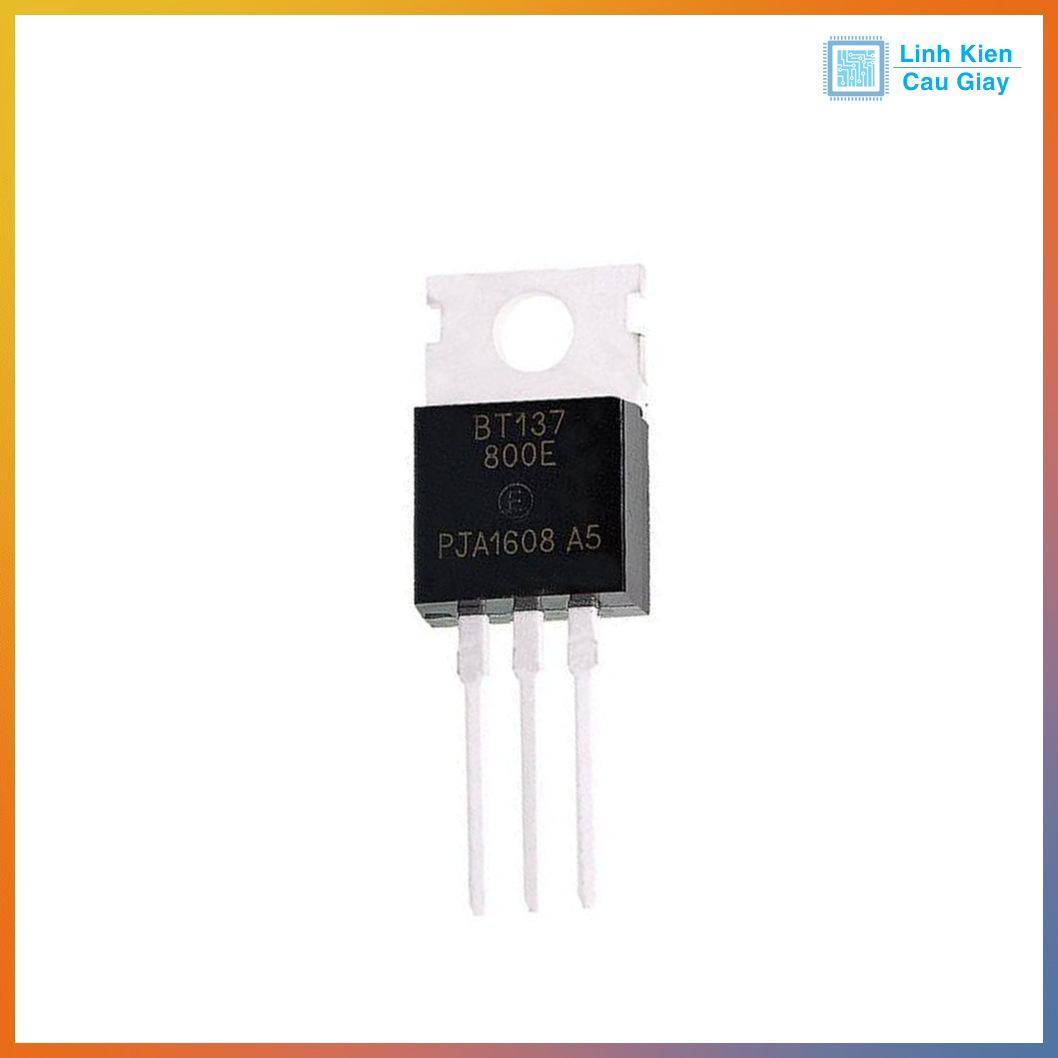

Linh kiện Triac BT137-800E 800V 8A TO-220
(Mã SP:PVN5539)
Thương hiệu: Chưa cập nhật
3.000₫
Linh kiện Triac BT137-800E
Mô tả sản phẩm
IC BT137-800E là Triac nhạy cổng, được thụ động hóa bằng kính (glass-passivated), cho phép điều khiển dòng điện hai chiều với tín hiệu cổng thấp, tương thích trực tiếp với vi điều khiển, mạch logic TTL, HTL, hoặc CMOS. Với dòng điện RMS tối đa 8A (ngắn hạn, cần tản nhiệt) và điện áp lặp lại 800V, BT137-800E phù hợp cho các ứng dụng yêu cầu khả năng chặn điện áp cao và chuyển mạch ổn định. Đóng gói TO-220AB với tab kim loại hỗ trợ tản nhiệt, linh kiện này dễ dàng tích hợp vào các thiết kế mạch công suất.
BT137-800E là một TRIAC công suất trung bình, có khả năng đóng ngắt dòng AC hai chiều, chịu điện áp lên đến 800V, dòng tải liên tục 8A RMS. Đây là linh kiện phổ biến trong các mạch điều khiển đèn, quạt, motor, máy sưởi, biến trở điện tử (dimmer) và relay bán dẫn (SSR).
Với khả năng hoạt động ổn định, độ bền cao, dễ dàng kết hợp với opto-triac như MOC3021/MOC3041, BT137-800E được ứng dụng rộng rãi trong các hệ thống tự động hóa, điều khiển tải điện dân dụng và công nghiệp.
Ứng dụng
-
Mạch dimmer đèn 220V
-
Điều khiển tốc độ quạt AC, motor
-
Relay bán dẫn (SSR) – dùng với MOC3021
-
Hệ thống nhà thông minh (Smart Home)
-
Mạch đóng ngắt tải AC từ vi điều khiển (Arduino, ESP32)
-
Điều khiển lò sưởi, máy bơm, thiết bị gia dụng công suất vừa
Sơ đồ chân
- Chân 1 (MT1): Đầu nối chính 1, kết nối với tải hoặc nguồn AC.
- Chân 2 (MT2): Đầu nối chính 2, kết nối với tải hoặc nguồn AC.
- Chân 3 (Gate - G): Cổng điều khiển, nhận tín hiệu kích hoạt từ vi điều khiển hoặc mạch logic.
- Tab: Kết nối với MT2, hỗ trợ tản nhiệt khi gắn vào tản nhiệt.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Loại linh kiện | TRIAC – Triode for Alternating Current |
Dòng cực đại RMS (IT(RMS)) | 8A |
Điện áp chịu đựng (VDRM) | 800V |
Dòng kích cổng (IGT) | 5–35mA |
Dòng giữ (IH) | ~2.5mA |
Điện áp rò (VT) | 1.5V max tại 8A |
Loại dẫn điện | Hai chiều (bidirectional) |
Đóng gói | TO-220 – 3 chân, dễ tản nhiệt |
Nhiệt độ hoạt động | -40°C đến +125°C |
Hình ảnh - Hướng dẫn sử dụng
- Kết nối MT1 và MT2 vào mạch AC, đảm bảo tải không vượt quá 8A (với tản nhiệt).
- Cung cấp tín hiệu kích hoạt cổng (Gate) qua điện trở (330Ω - 470Ω) từ vi điều khiển hoặc mạch logic.
- Sử dụng optocoupler (như MOC3021) để cách ly mạch điều khiển và mạch công suất.
- Thêm tụ điện snubber (ví dụ: 10nF, 250V) song song với Triac để giảm nhiễu và bảo vệ linh kiện.
- Gắn tản nhiệt nếu dòng điện vượt quá 1A lâu dài để tránh quá nhiệt.
- Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
