Linh kiện Triac BTA80A-800B

(Mã SP:PVN5466)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

75.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Triac BTA80A-800B là linh kiện bán dẫn công suất cao thuộc họ BTA, thiết kế để điều khiển tải xoay chiều AC trong các ứng dụng yêu cầu dòng lớn. Linh kiện có khả năng chịu dòng định mức lên tới 80A, điện áp chịu đựng 800V, dòng đỉnh không lặp lại có thể đạt tới hàng ngàn ampe.

Triac này thường được sử dụng trong mạch dimmer công suất lớn, điều khiển tốc độ động cơ AC, bộ điều khiển nhiệt độ, relay trạng thái rắn (SSR). Vỏ TOP3/ISO-247 có khả năng cách điện tốt, dễ lắp tản nhiệt, phù hợp môi trường công nghiệp.

Ứng dụng

  • Điều khiển đèn chiếu sáng công suất lớn, đèn đường (dimmer).

  • Điều tốc động cơ AC công nghiệp, quạt, bơm nước.

  • Bộ điều khiển lò nhiệt, máy gia nhiệt công suất lớn.

  • Relay bán dẫn (SSR) cho công nghiệp tự động hóa.

  • Ứng dụng điện tử công suất: UPS, inverter, mạch AC switching.

Sơ đồ chân

Triac BTA80A-800B có 3 chân:

  • A1 (MT1): Cực chính 1.

  • A2 (MT2): Cực chính 2 (dòng tải AC đi qua).

  • G (Gate): Cổng điều khiển, kích dẫn dòng giữa A1 – A2.

Sơ đồ tương tự các Triac BTA series, hỗ trợ điều khiển cả 2 bán kỳ của sóng AC.

Thông số kĩ thuật

  • Model: BTA80A-800B.

  • Điện áp chịu đựng cực đại (V<sub>DRM</sub>, V<sub>RRM</sub>): 800V.

  • Dòng tải liên tục (I<sub>T(RMS)</sub>): 80A.

  • Dòng đỉnh không lặp lại (I<sub>TSM</sub>): 850–1000A.

  • Điện áp kích (V<sub>GT</sub>): ≤ 1.5V.

  • Dòng kích (I<sub>GT</sub>): 50 mA (max).

  • Điện áp sụt cực đại (V<sub>TM</sub>): ~1.55V.

  • Dòng giữ (I<sub>H</sub>): 80 mA.

  • Nhiệt độ hoạt động: -40°C đến +125°C.

  • Vỏ đóng gói: TOP3/ISO-247 (cách điện, gắn tản nhiệt).

Hướng dẫn sử dụng

  • Kết nối:

    • A1 và A2 nối tiếp với tải xoay chiều.

    • G (Gate) nối với mạch điều khiển qua opto-triac (MOC3021, MOC3062...).

  • Điều khiển:

    • Kích xung nhỏ (≥ I<sub>GT</sub>) tại G để mở dẫn dòng giữa A1–A2.

    • Dòng sẽ dẫn cả hai bán kỳ sóng AC cho đến khi qua điểm không (zero-cross).

  • Tản nhiệt:

    • Bắt buộc dùng keo/dán tản nhiệt + heatsink do công suất lớn.

  • Bảo vệ:

    • Dùng RC snubber song song tải hoặc mạch lọc để giảm nhiễu.

    • Nối cầu chì / CB bảo vệ quá dòng.

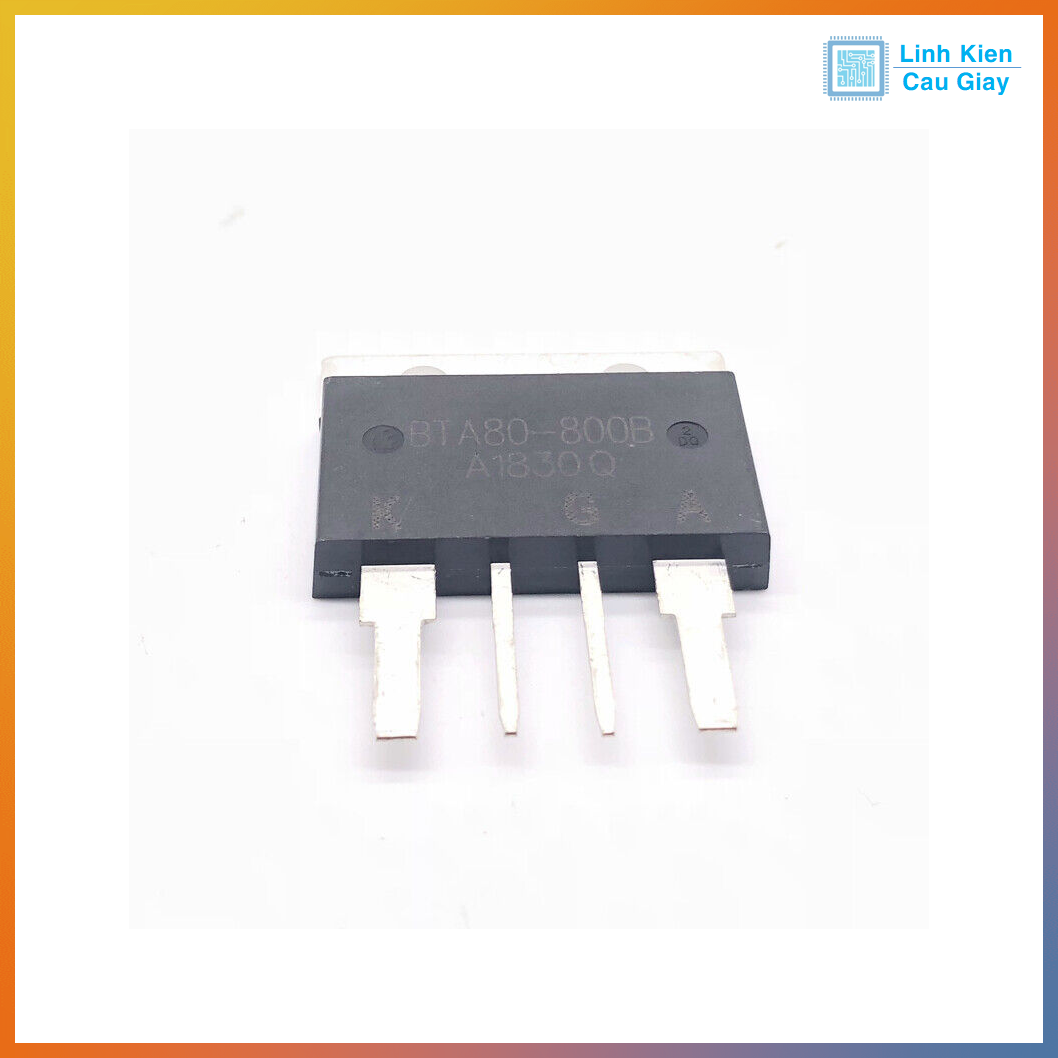

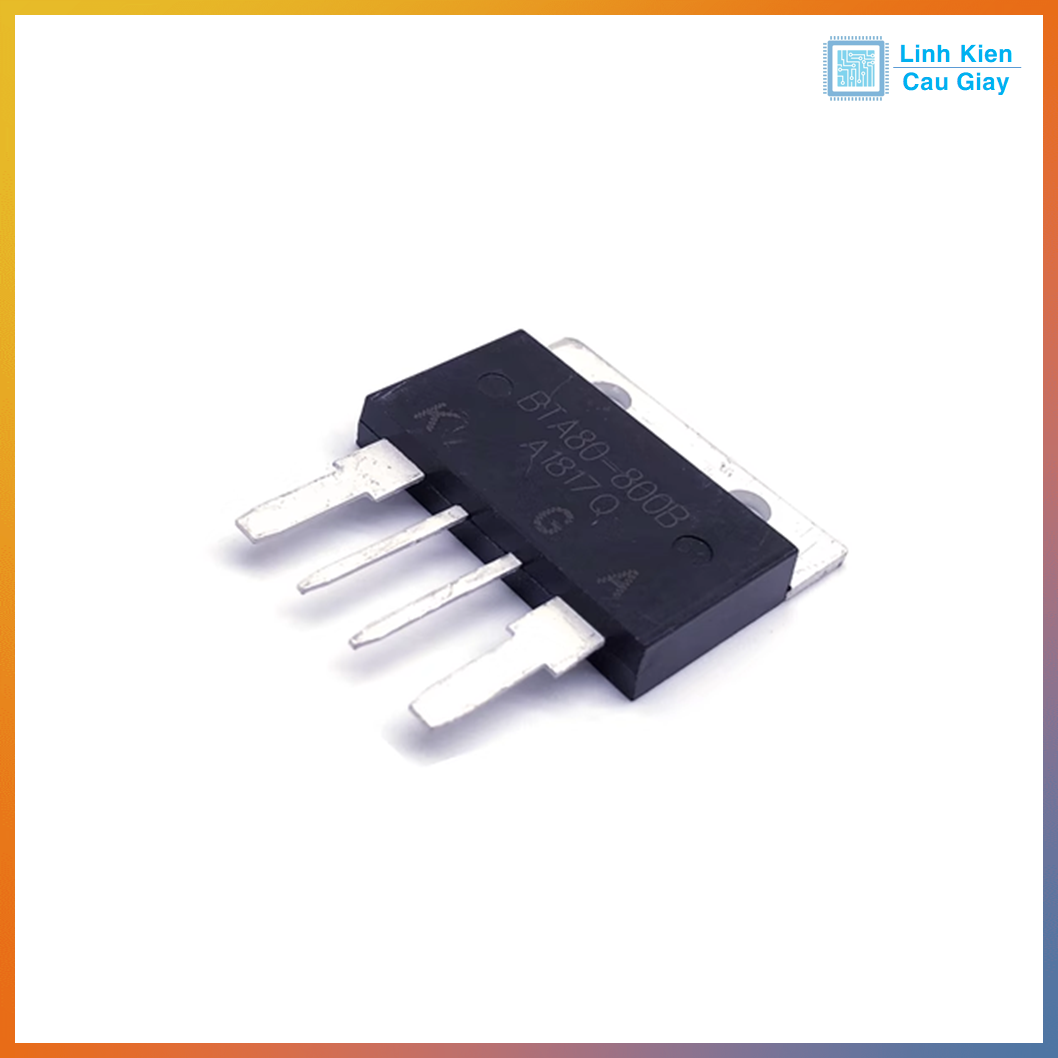

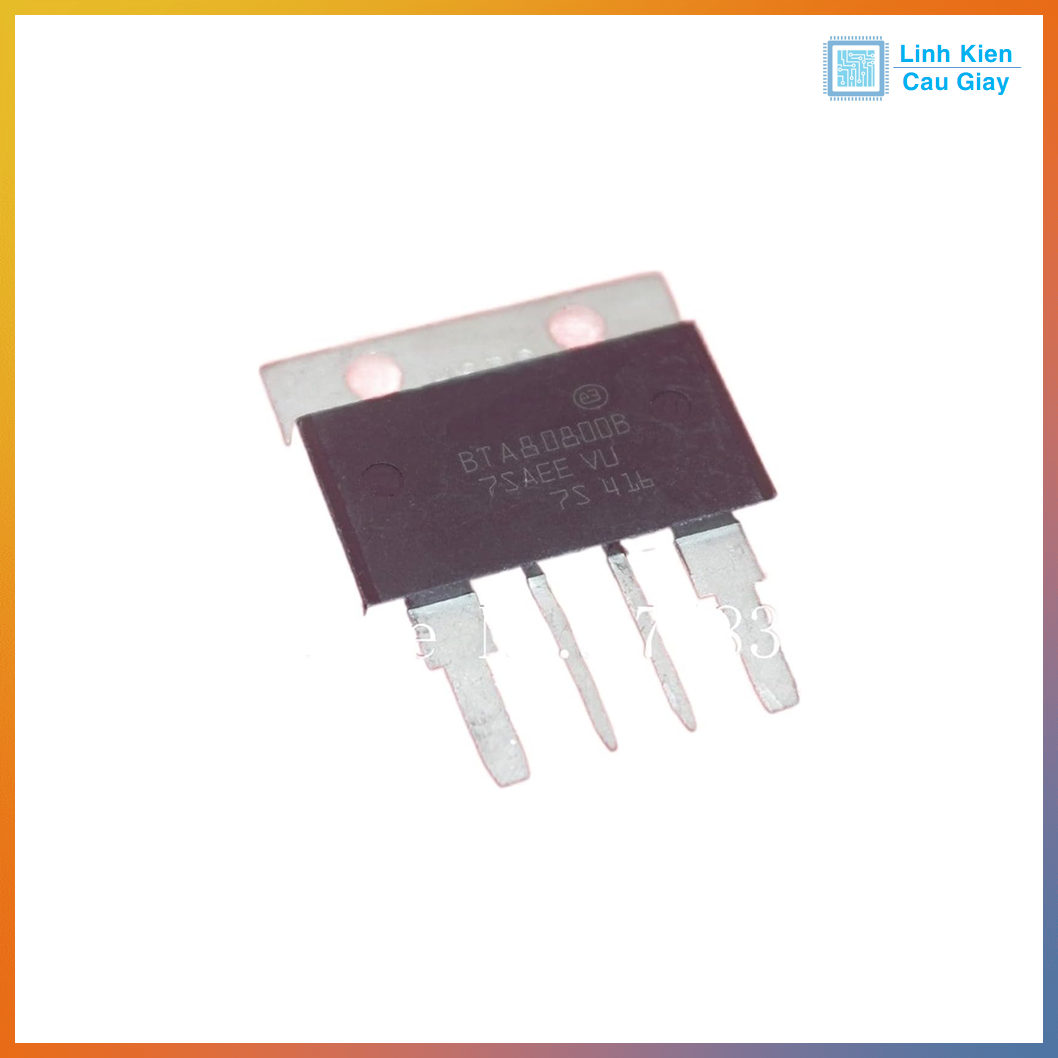

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
