Linh kiện Thyristor (SCR) MCR100-8 kích nhạy chân cắm TO-92 (SL: 5 chiếc)

Mô tả sản phẩm

Thyristor (SCR) MCR100-8 chân cắm TO-92 là SCR kích nhạy (Sensitive Gate) chuyên dùng cho mạch đóng/cắt tải AC/DC công suất nhỏ, mạch dimmer, kích xung, điều khiển đèn/relay/motor nhỏ và làm tầng kích cho SCR lớn hơn. MCR100-8 có điện áp chịu đựng 600V, dòng RMS 0.8A, dòng kích gate rất nhỏ nên dễ điều khiển, phù hợp sửa chữa điện tử và DIY.

MCR100-8 thuộc series MCR100 của loại SCR kích nhạy, thiết kế cho các ứng dụng tiêu dùng line-powered như driver relay/đèn, điều khiển motor nhỏ, kích SCR lớn hơn, mạch cảm biến/phát hiện. Dạng TO-92 chân cắm dễ hàn và thay thế.

Ứng dụng

Điều khiển đèn AC công suất nhỏ (dimmer), kích xung
Driver relay/đèn báo, điều khiển motor nhỏ (tùy mạch)
Kích SCR/triac công suất lớn hơn (làm tầng driver)
Mạch sensing/detection, mạch điều khiển AC qua opto (tùy thiết kế)

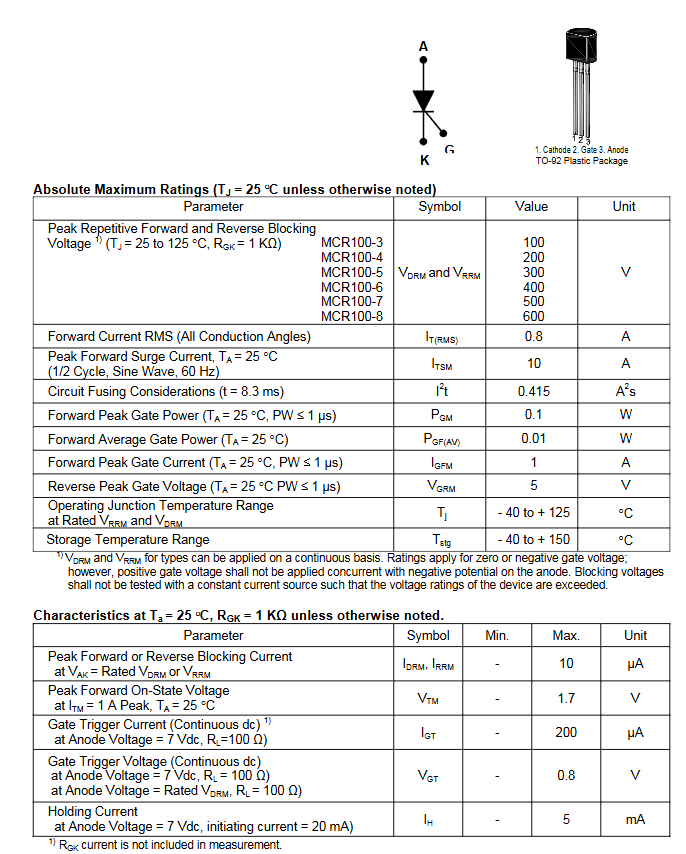

Sơ đồ chân

Thông số kĩ thuật

VDRM/VRRM (MCR100-8): 600V
IT(RMS) (TC=80°C): 0.8A
ITSM (nửa chu kỳ 60Hz): 10A
IGT (VAK=7V, RL=100Ω): typ 40µA, max 200µA
VGT: max 1.2V (TC=-40°C), typ khoảng 0.62V (TC=25°C)
IH (Holding current): typ 0.5mA, max 5mA (TC=25°C)
dV/dt tối thiểu: 20 V/µs (TJ=110°C

Hướng dẫn sử dụng

SCR đã dẫn sẽ “giữ ON” cho tới khi dòng qua SCR giảm xuống dưới dòng giữ IH (phụ thuộc mạch).
Kích Gate nên có điện trở hạn dòng để bảo vệ và giảm nhiễu.
Nếu điều khiển tải AC 220V: ưu tiên cách ly bằng opto, test bằng bóng đèn nối tiếp/biến áp cách ly để an toàn.

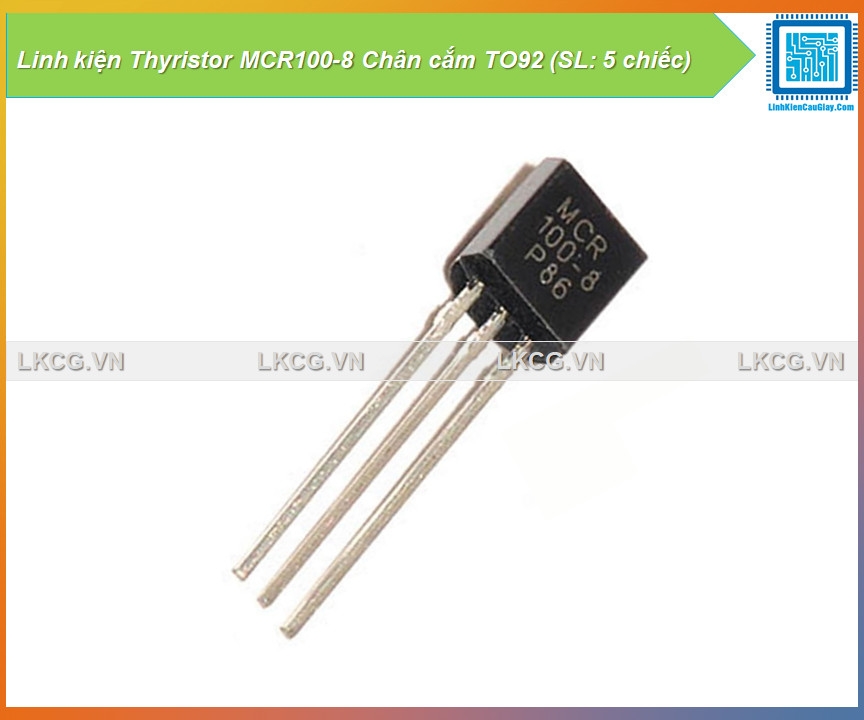

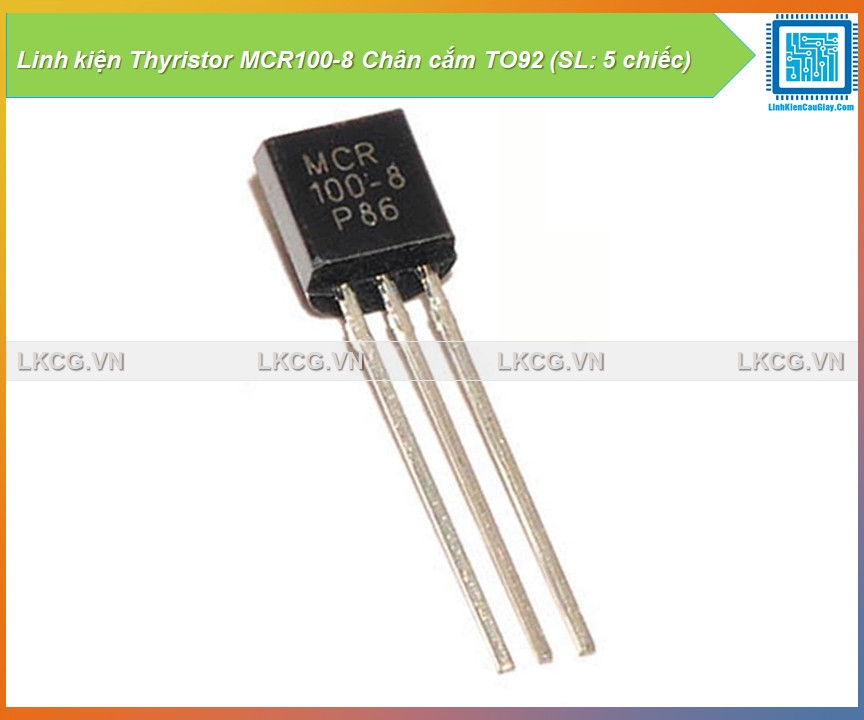

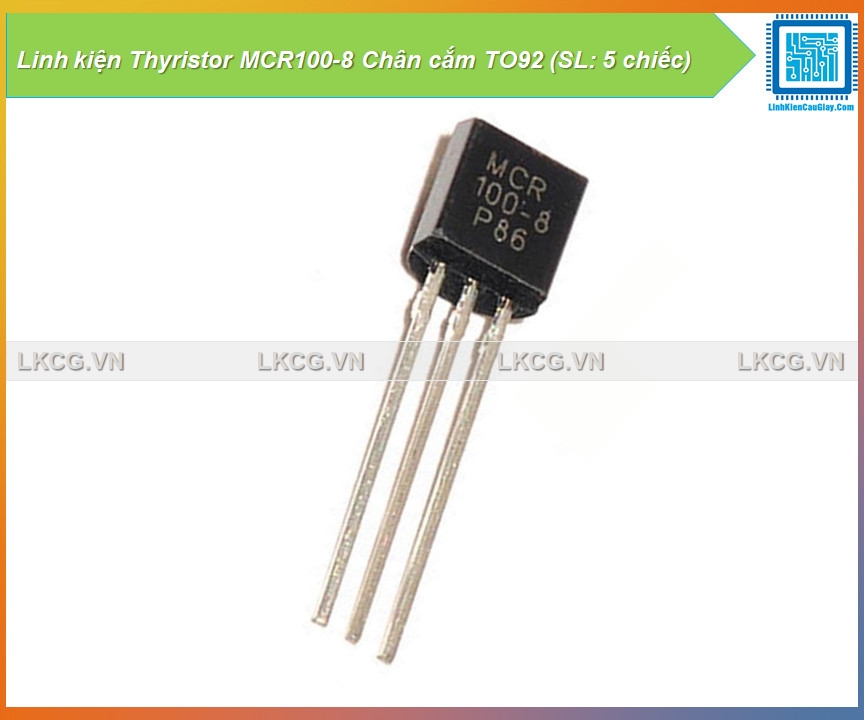

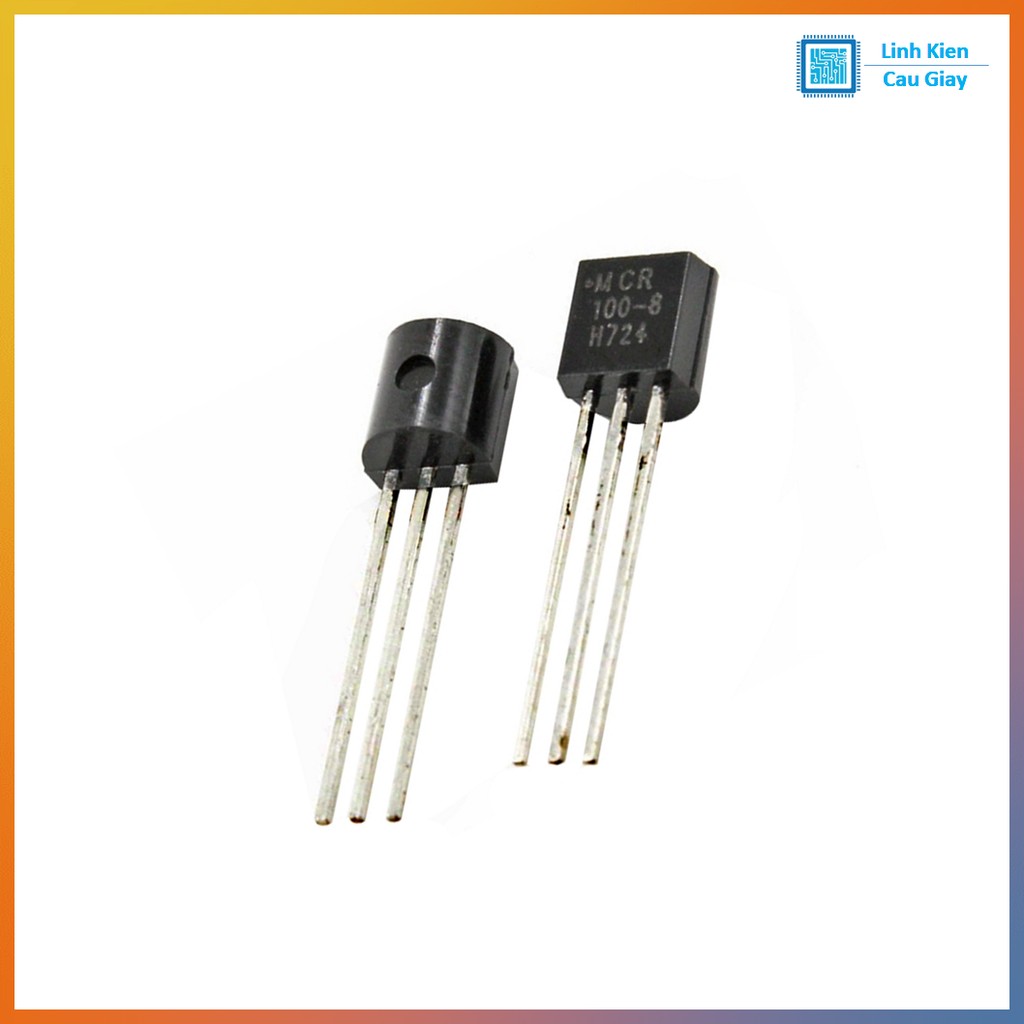

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
