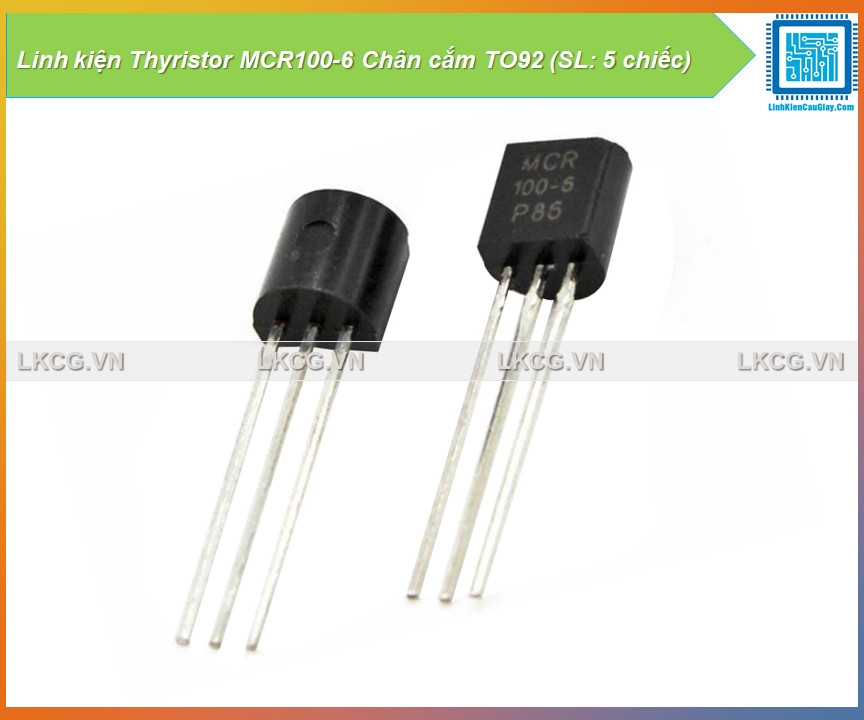

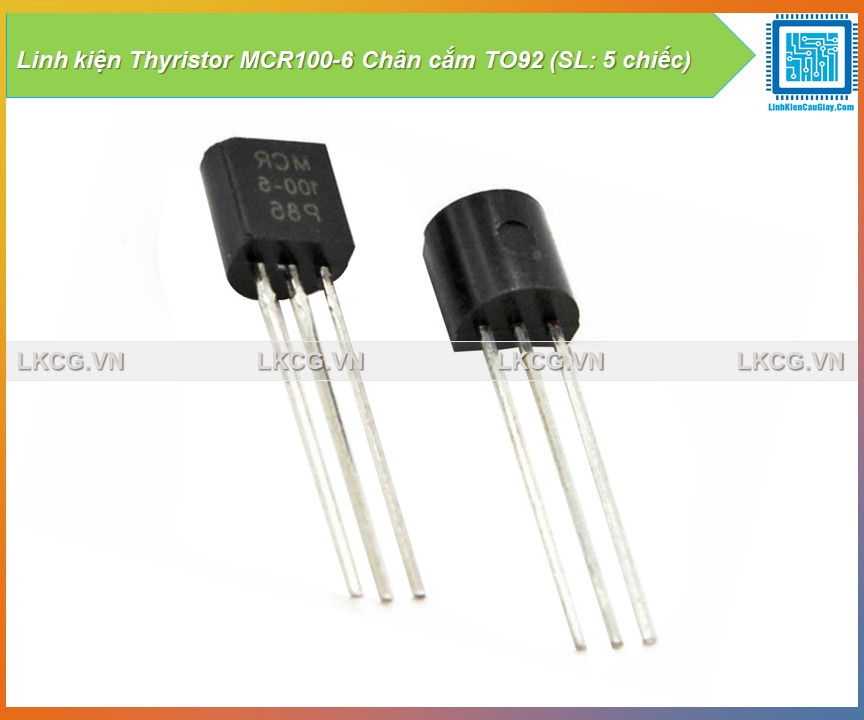

Linh kiện Thyristor (SCR) MCR100-6 kích nhạy chân cắm TO-92 (SL: 5 chiếc)

Mô tả sản phẩm

Thyristor SCR MCR100-6 chân cắm TO-92 là linh kiện “kích nhạy” (Sensitive Gate) dùng để đóng/cắt tải AC/DC công suất nhỏ, rất phổ biến trong mạch dimmer, kích xung, điều khiển đèn, relay, motor nhỏ và các mạch điều khiển AC qua opto. MCR100-6 có dòng RMS 0.8A, điện áp chịu đựng 400V, dòng kích cổng nhỏ nên dễ điều khiển bằng mạch logic/vi điều khiển (qua tầng đệm/opto), phù hợp sửa chữa điện tử và DIY.

MCR100-6 thuộc dòng SCR “Sensitive Gate” (kích nhạy), ưu điểm là dòng kích cổng thấp, phù hợp các mạch điều khiển mà dòng gate hạn chế. Linh kiện dạng TO-92 chân cắm dễ hàn, dễ thay thế, dùng nhiều trong ứng dụng điều khiển tải và kích xung

Ứng dụng

Điều khiển đèn AC (dimmer), kích xung, mạch đóng/cắt tải AC công suất nhỏ
Driver relay/đèn báo, điều khiển motor nhỏ (tùy mạch)
Mạch kích SCR lớn hơn, mạch cảm biến/phát hiện tín hiệu
Sửa chữa bo mạch nguồn/điều khiển dùng SCR kích nhạy

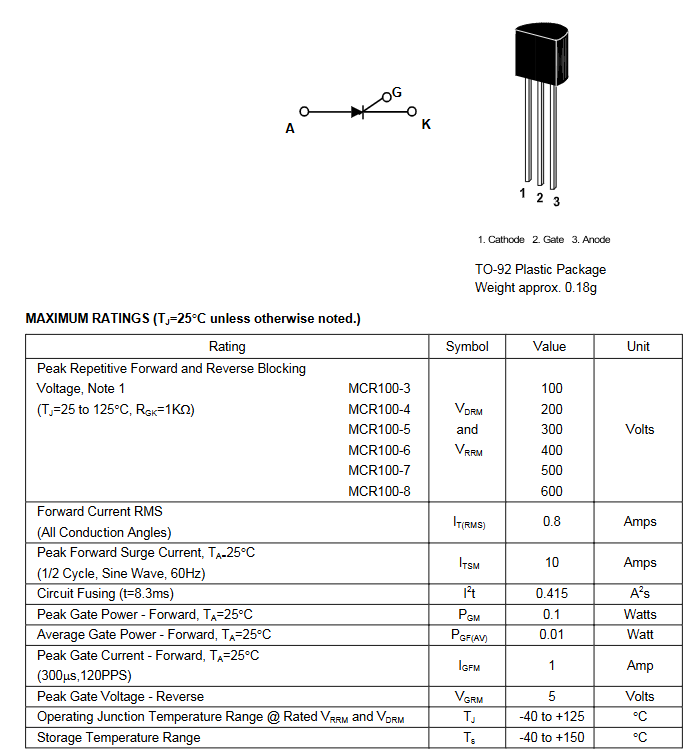

Sơ đồ chân

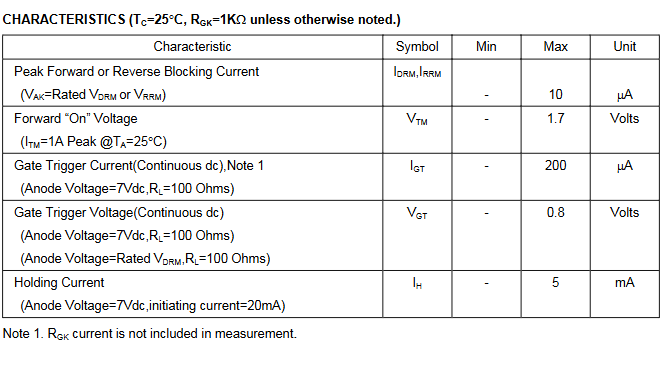

Thông số kĩ thuật

Điện áp chịu đựng lặp VDRM/VRRM (MCR100-6): 400V
Dòng RMS dẫn (IT(RMS), TC=80°C): 0.8A
Dòng xung chịu đựng (ITSM, nửa chu kỳ 60Hz): 10A
Dòng kích gate IGT (TC=25°C): typ ~40µA, max 200µA
Điện áp kích gate VGT: typ ~0.8V, max 1.2V
dV/dt tối thiểu: 20 V/µs (TJ=110°C)

Hướng dẫn sử dụng

Khi SCR đã dẫn, nó sẽ “giữ” trạng thái ON cho tới khi dòng qua SCR giảm xuống dưới dòng giữ (holding current) theo điều kiện mạch
Gate cần kích đúng cực tính (tham khảo sơ đồ A-K-G), nên dùng điện trở hạn dòng gate để bảo vệ
Nếu điều khiển tải AC 220V: ưu tiên dùng opto cách ly và tuân thủ an toàn điện (nguồn cao áp nguy hiểm)

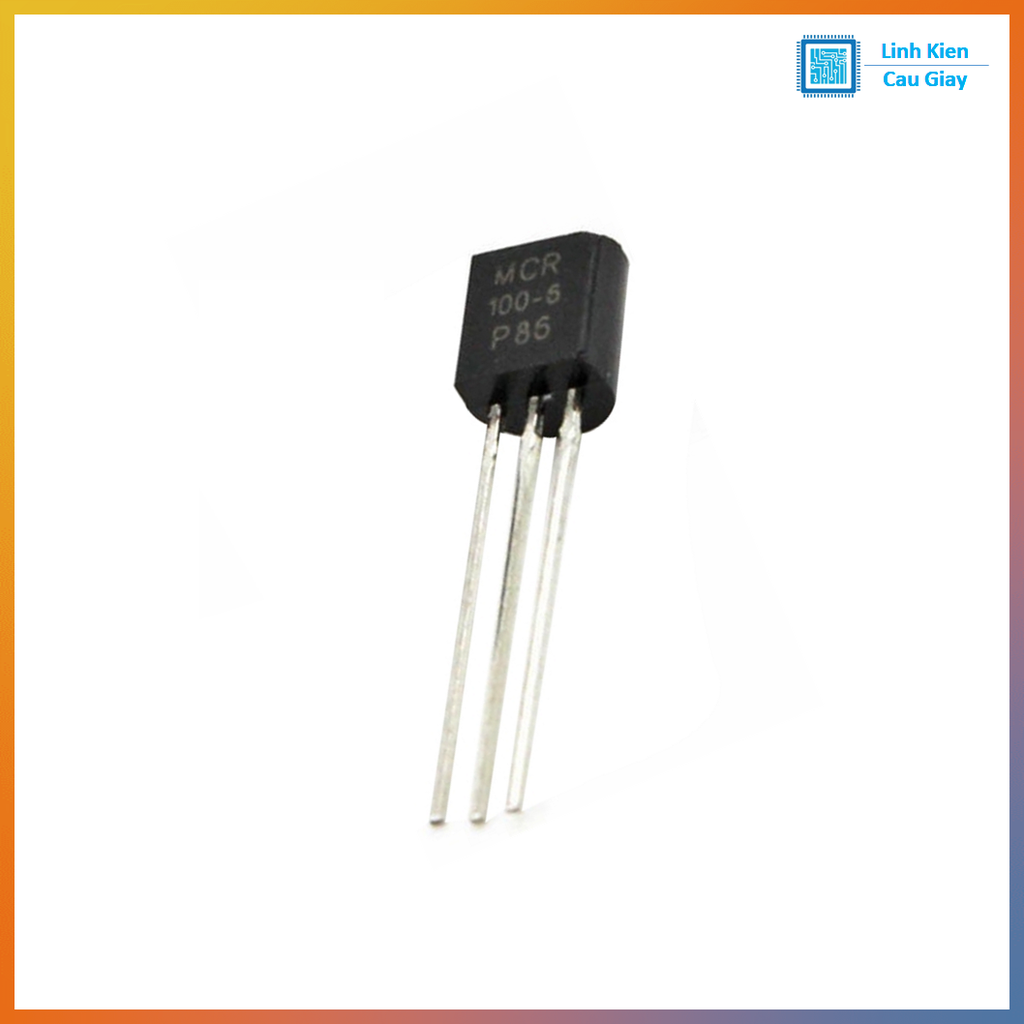

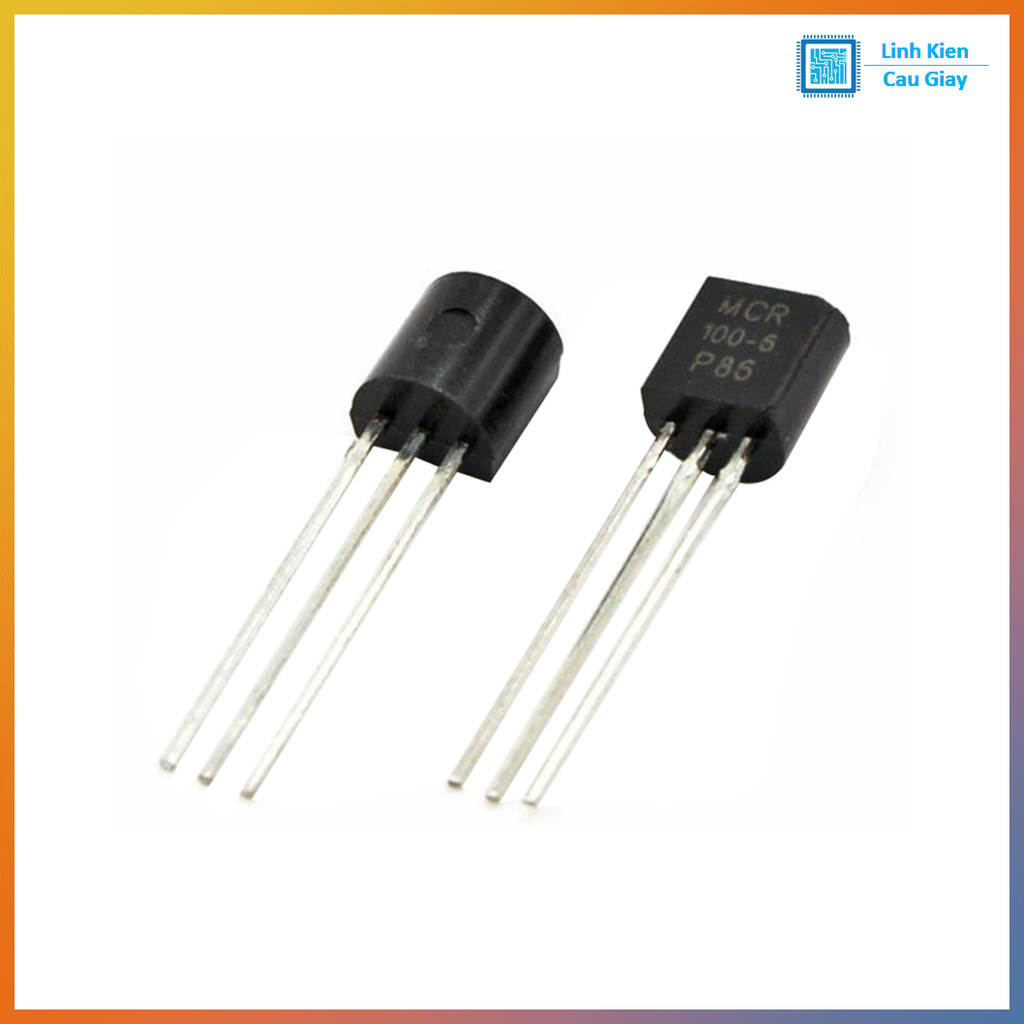

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
