Linh kiện Triac BTA60A-800B
(Mã SP:PVN5467)
Thương hiệu: Chưa cập nhật
70.000₫
Mô tả sản phẩm
Triac BTA60A-800B là linh kiện bán dẫn dạng Triac hai chiều, thuộc dòng BTA của hãng Inchange/Semiwill, đóng gói TOP3 cách điện. Thiết bị được thiết kế dành cho các ứng dụng điều khiển pha điện xoay chiều (AC) như dimmer, điều tốc động cơ AC, bộ điều khiển nhiệt độ, relay trạng thái rắn (SSR), v.v.
Ứng dụng
-
Điều khiển ánh sáng (dimmer), quạt, và các thiết bị điện xoay chiều.
-
Băng tần công nghiệp: điều khiển động cơ AC, lò sưởi, vòi phun.
-
Hệ thống tự động hóa công nghiệp, relay bán dẫn (SSR)
-
Những ứng dụng yêu cầu độ nhạy cao, khả năng chịu dòng tăng đột biến, và môi trường công suất lớn.
Sơ đồ chân
Thông số kĩ thuật
Thông số | Giá trị |
---|---|
Điện áp chịu đỉnh lặp lại & ngắt mạch (VDRM) | 800 V (All Transistors) |
Dòng RMS chịu đựng (IT(RMS)) | 60 A (All Transistors) |
Dòng đỉnh không lặp lại (ITSM) | 900 A (All Transistors) |
Điện áp kích (VGT) | 1.5 V (All Transistors) |
Dòng kích (IGT) | 50 mA (All Transistors) |
Điện áp sụt (VTM) | 1.55 V (All Transistors) |
Dòng giữ (IH) | 80 mA (All Transistors) |
Nhiệt độ làm việc | -40°C đến +125°C (All Transistors) |
Nhiệt trở nối đế (Rth(j-c)) | 0.9 K/W (All Transistors) |
Đóng gói | TOP3 cách điện, IPAC-like (Datasheet4U) |
Hướng dẫn sử dụng
-
Kết nối chân A1 – A2: là hai đầu tải AC.
-
Chân G (gate): kích tín hiệu từ vi điều khiển (đảm bảo có IP transistor hoặc opto-triac nếu cần).
-
Chế độ sử dụng: thích hợp cho điều khiển tắt mở AC, dimmer, điều tốc.
-
Tản nhiệt: do khả năng dòng lớn, cần trang bị tản nhiệt phù hợp cho vỏ TOP3.
-
Bảo vệ nhiễu: nên dùng RC snubber hoặc điện trở song song với tải để giảm nhiễu và tăng tuổi thọ thiết bị.

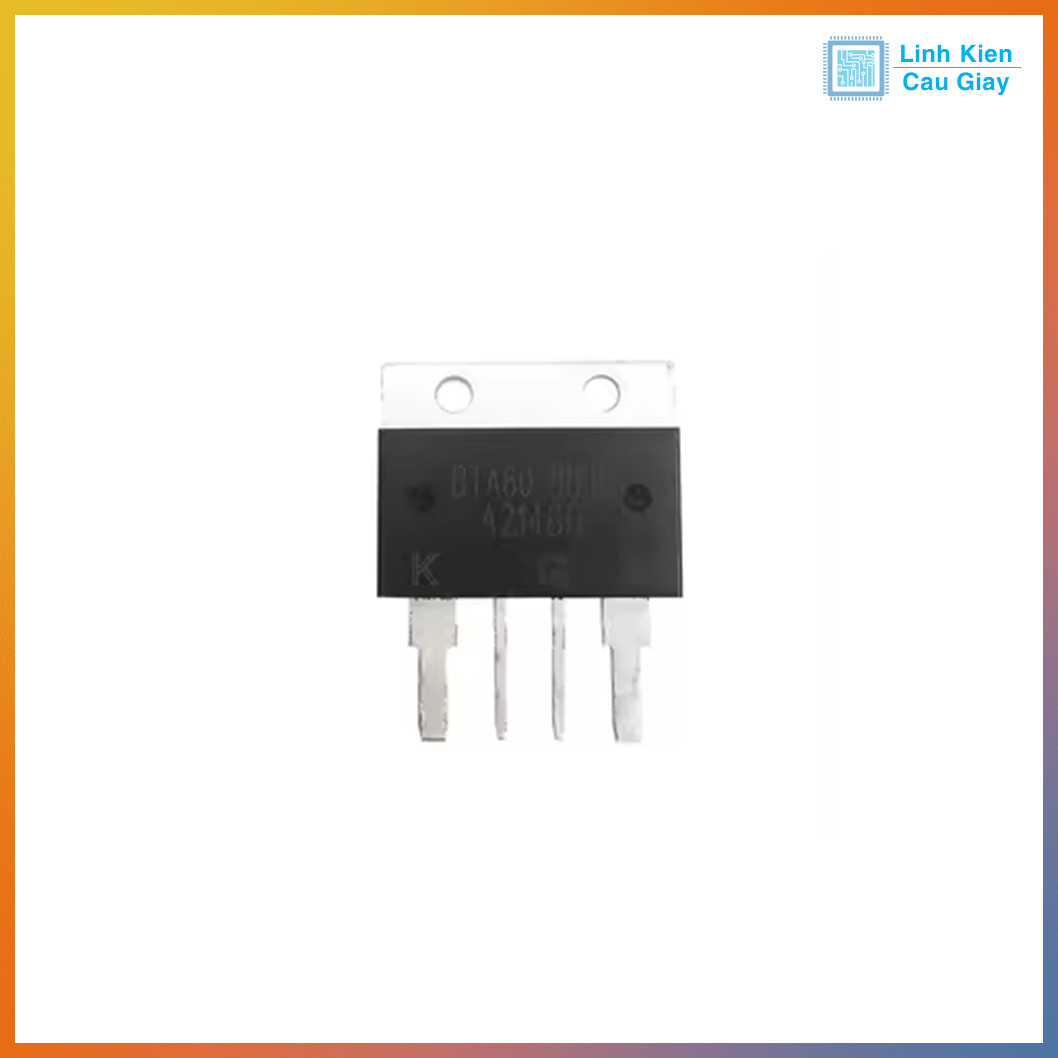

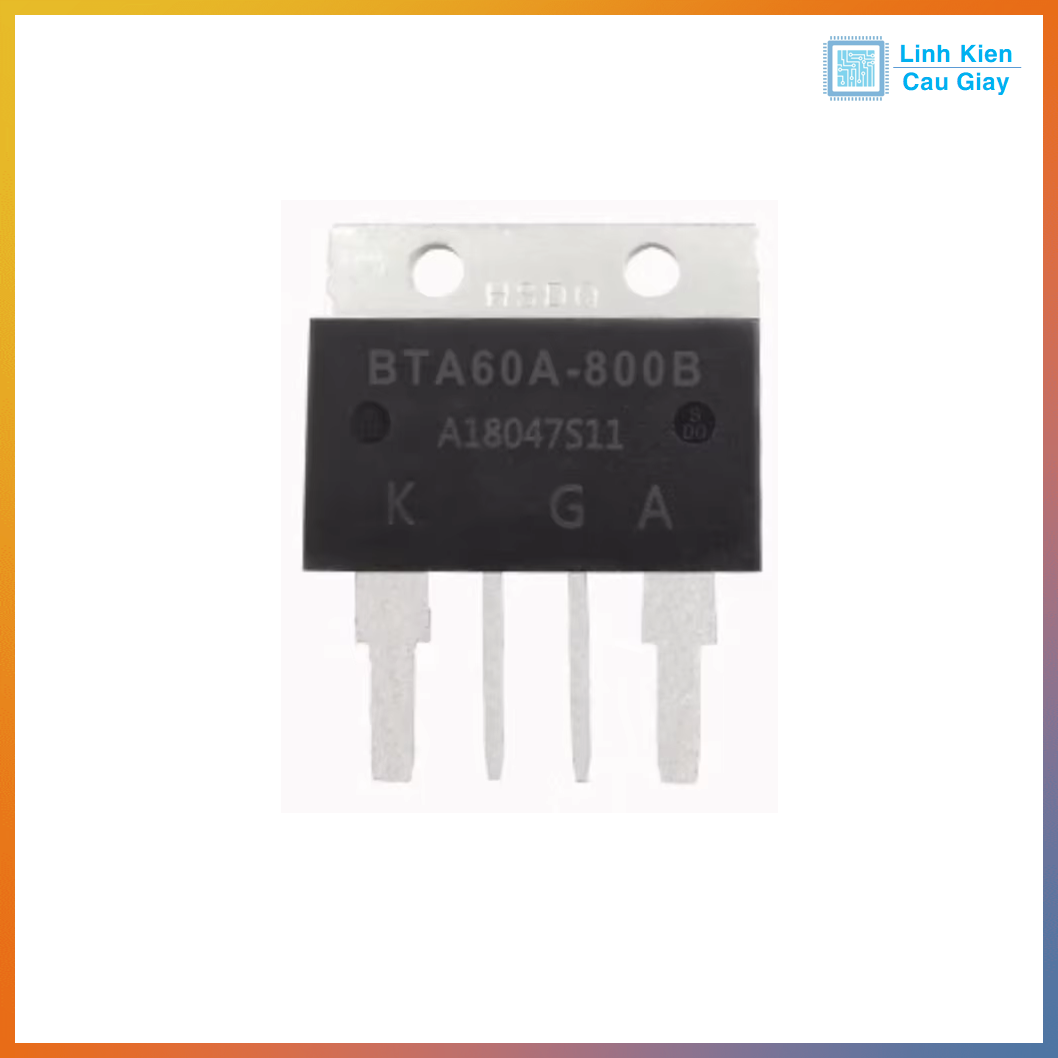

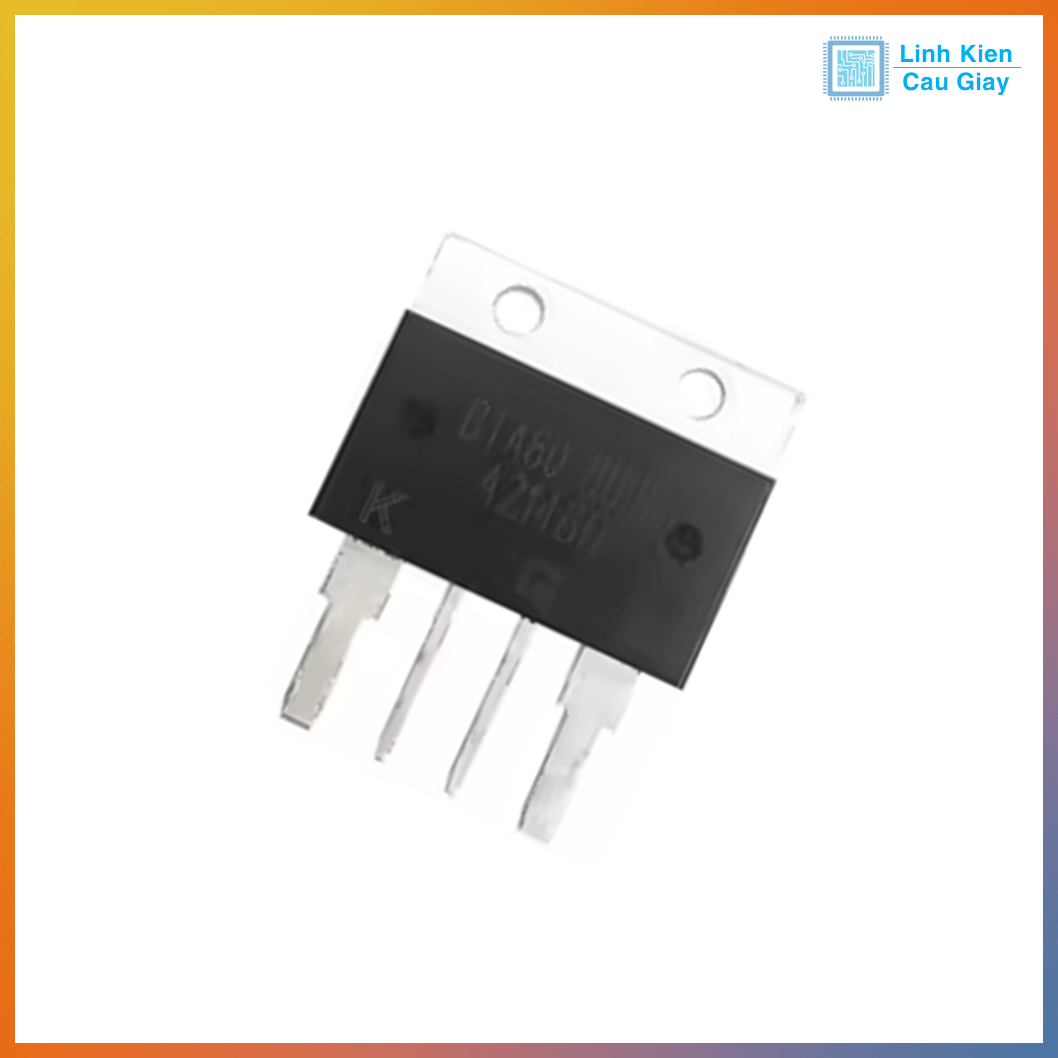

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
