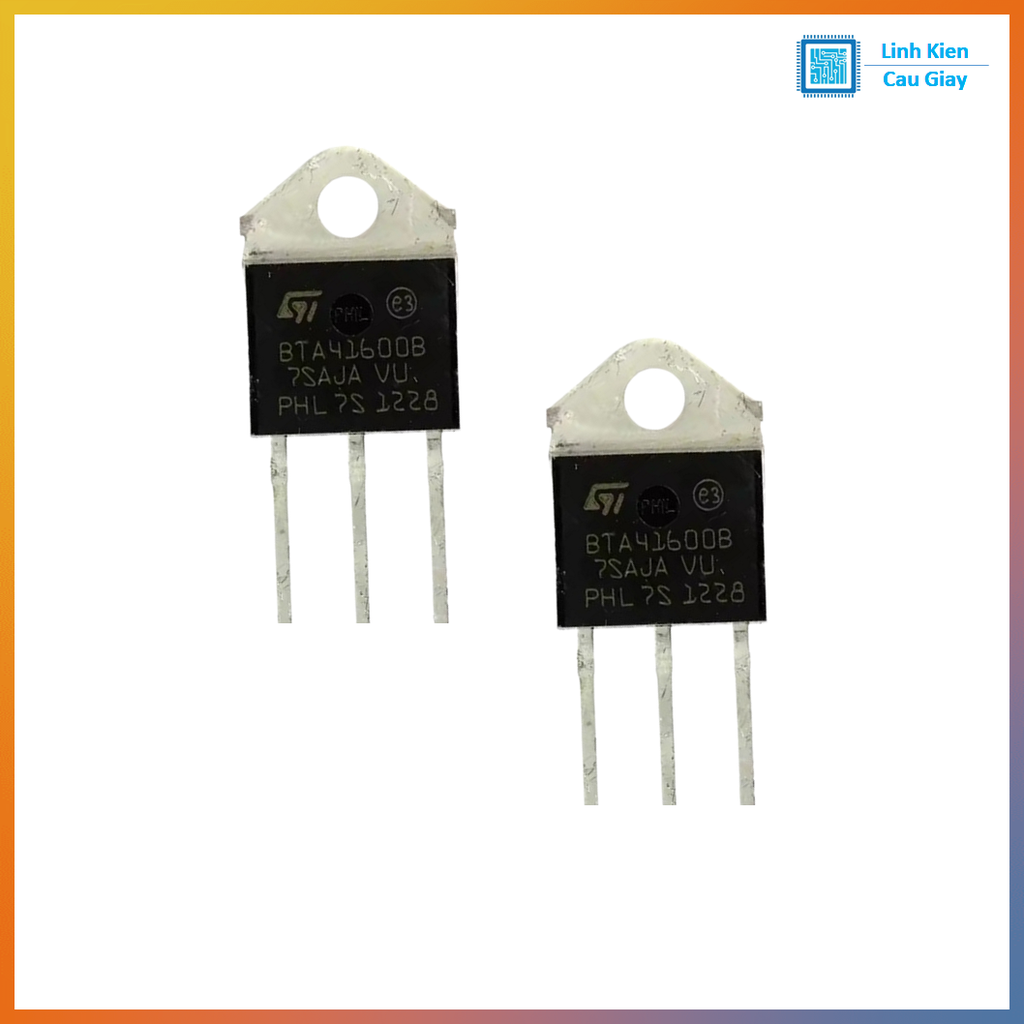

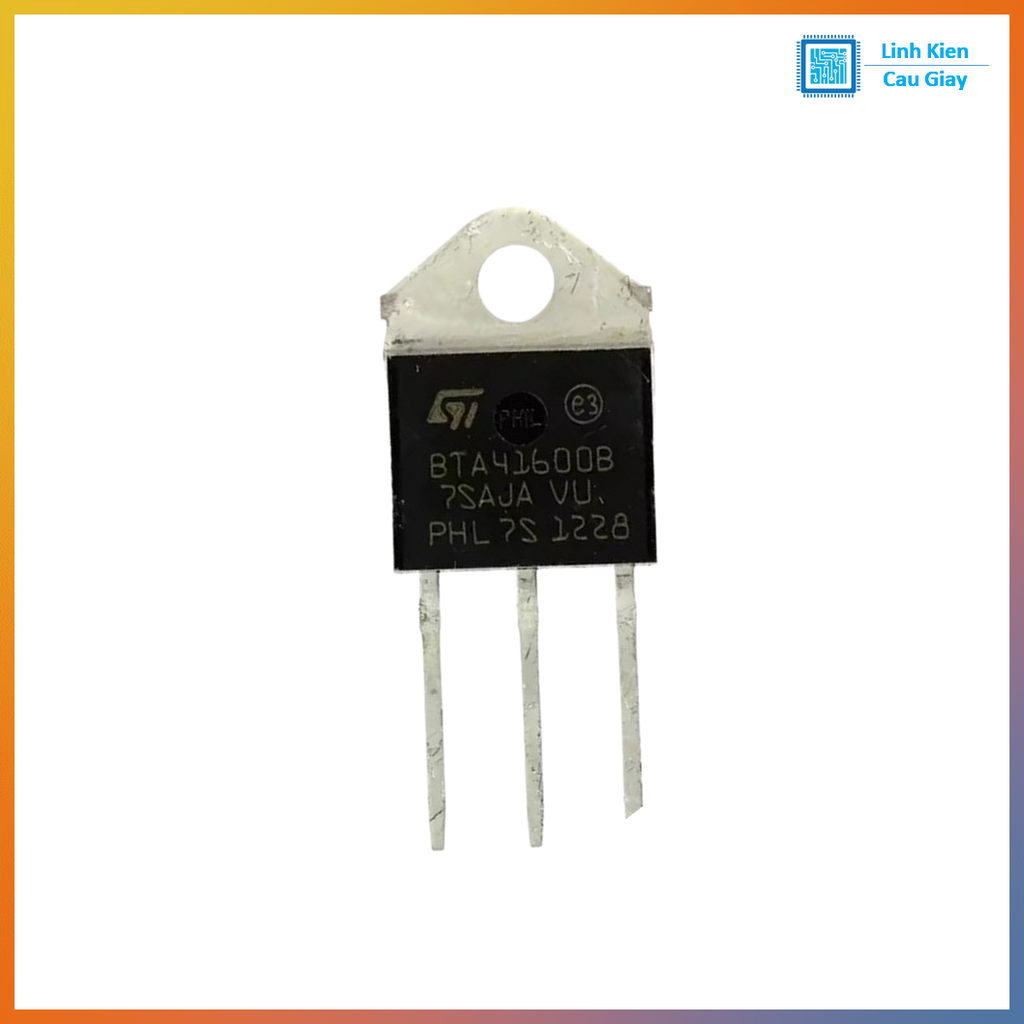

Triac công suất BTA41-600B 40A điều khiển tải AC

Mô tả sản phẩm

TRIAC BTA41-600B 40A 600V là linh kiện công suất chuyên dùng để đóng/ngắt và điều khiển tải AC như: đèn sợi đốt/đèn halogen, dây mayso – lò sưởi, motor 1 pha, quạt công nghiệp, máy bơm, máy hàn mini, bộ điều tốc/điều nhiệt… Với dòng tải lớn 40A và điện áp chịu đựng 600V, BTA41-600B phù hợp cho các mạch dimmer, điều khiển nhiệt, điều tốc, SSR AC (bán dẫn), hoạt động ổn định khi lắp đúng tản nhiệt và cách điện an toàn.

BTA41-600B là TRIAC công suất cao dùng để điều khiển dòng xoay chiều AC 1 pha theo cơ chế kích cổng Gate (G). Linh kiện phù hợp các ứng dụng cần đóng/ngắt nhanh hoặc điều khiển góc pha (dimming/điều tốc). Dòng danh định 40A giúp chịu tải lớn, tuy nhiên để chạy tải nặng ổn định cần tản nhiệt tốt, bố trí đường mạch đủ dày và có bảo vệ chống nhiễu/sốc điện cho tải cảm (motor).

Ứng dụng

Mạch dimmer điều chỉnh độ sáng đèn AC (đèn dây tóc/halogen)
Mạch điều khiển nhiệt: lò sưởi, bàn là, nồi nhiệt, dây mayso
Điều tốc quạt AC, motor 1 pha (cần mạch tối ưu cho tải cảm)
SSR bán dẫn cho tải AC công suất lớn (kết hợp opto-triac)

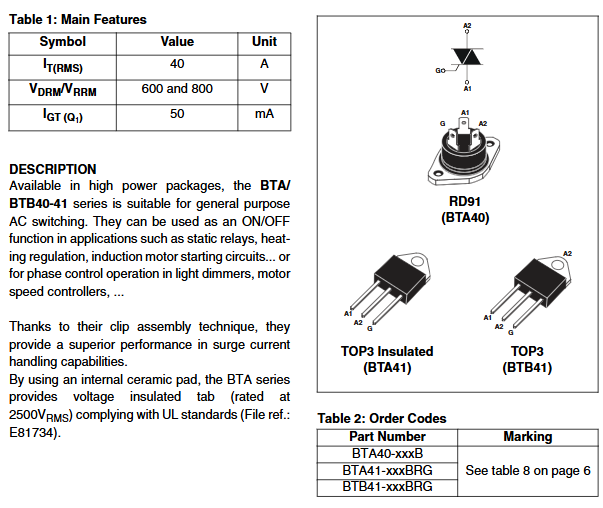

Sơ đồ chân

BTA41-600B thường dạng vỏ TOP3/TO-3P, 3 chân:

MT1 (A1) – MT2 (A2) – G (Gate)

Thứ tự chân có thể khác theo hãng/phiên bản bo mạch. Khi bán/đăng Shopee bạn nên ghi:
“Vui lòng xem ký hiệu in trên thân (MT1/MT2/G) hoặc đối chiếu datasheet trước khi hàn.”

Mô tả đấu nối cơ bản:
MT1 & MT2: mắc nối tiếp với tải AC
G: chân kích (thường qua điện trở hạn dòng + opto/DIAC tùy mạch)

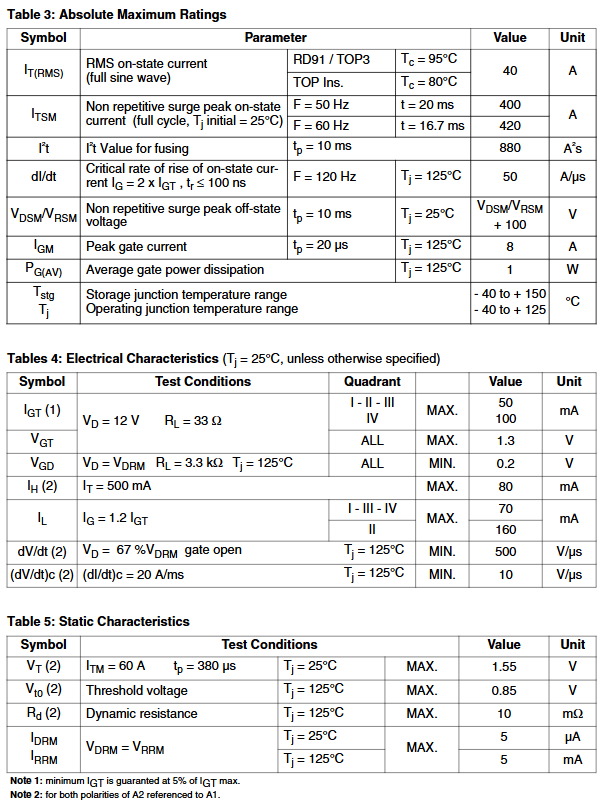

Thông số kĩ thuật

Mã: BTA41-600B
Loại: TRIAC công suất (Bidirectional Thyristor)
Dòng tải RMS (IT(RMS)): 40A
Điện áp chặn lặp (VDRM/VRRM): 600V
Chân: MT1, MT2, G
Ứng dụng: điều khiển tải AC, dimmer, điều tốc, điều nhiệt
Yêu cầu: tản nhiệt tốt khi tải lớn

Hướng dẫn sử dụng

Chọn đúng tải: ưu tiên tải thuần trở (mayso/đèn sợi đốt). Với motor/tải cảm cần mạch chống nhiễu.
Bắt buộc tản nhiệt: tải càng lớn càng cần heatsink + keo tản nhiệt, siết chắc.
Kích gate đúng cách: dùng điện trở hạn dòng gate; tốt nhất điều khiển qua opto-triac (MOC30xx) để cách ly MCU.
Bảo vệ chống sốc điện: thêm snubber RC song song TRIAC (tùy tải) và MOV chống quá áp lưới.
Thiết kế mạch công suất: đường mạch to, dây đủ tiết diện, khoảng cách cách điện chuẩn vì làm việc với 220VAC.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
