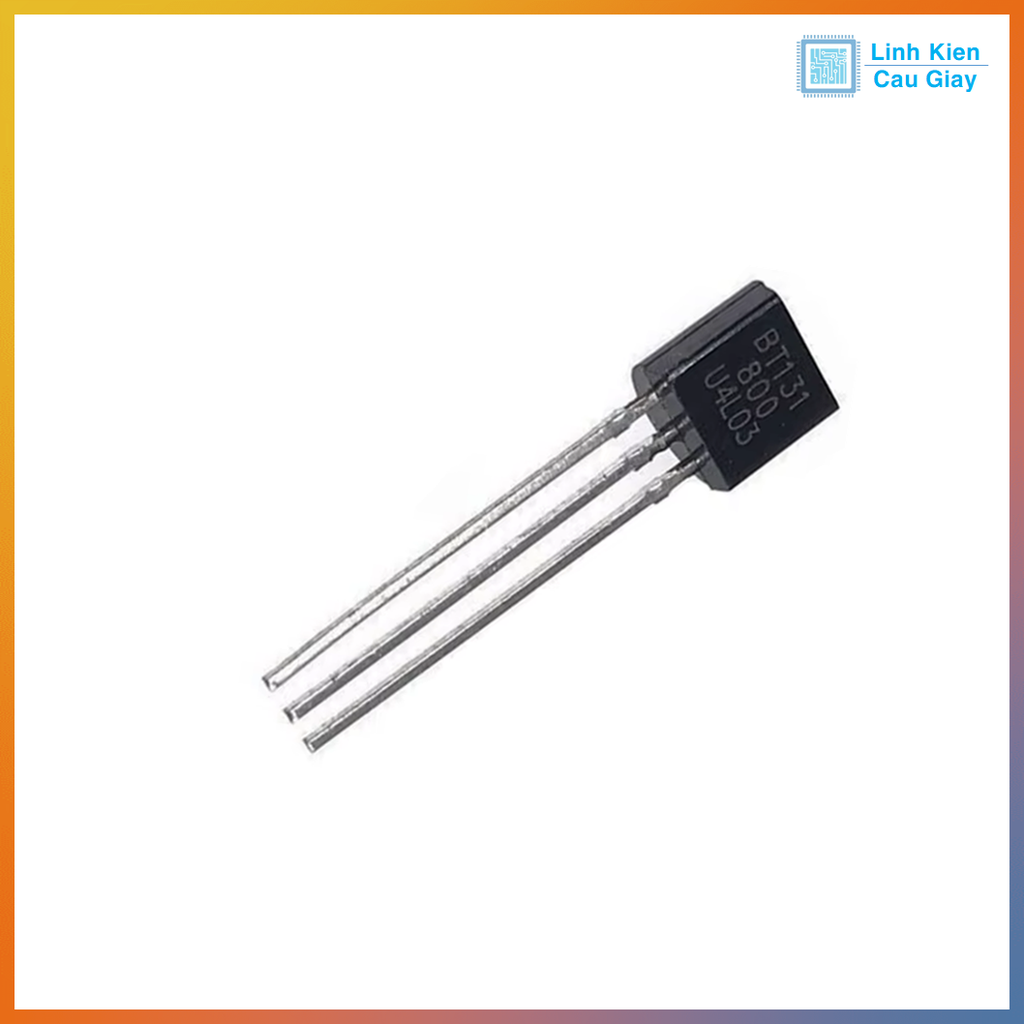

Linh kiện Triac BT131-800E Triac Điều Khiển AC 800V 1A

(Mã SP:PVN5540)

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

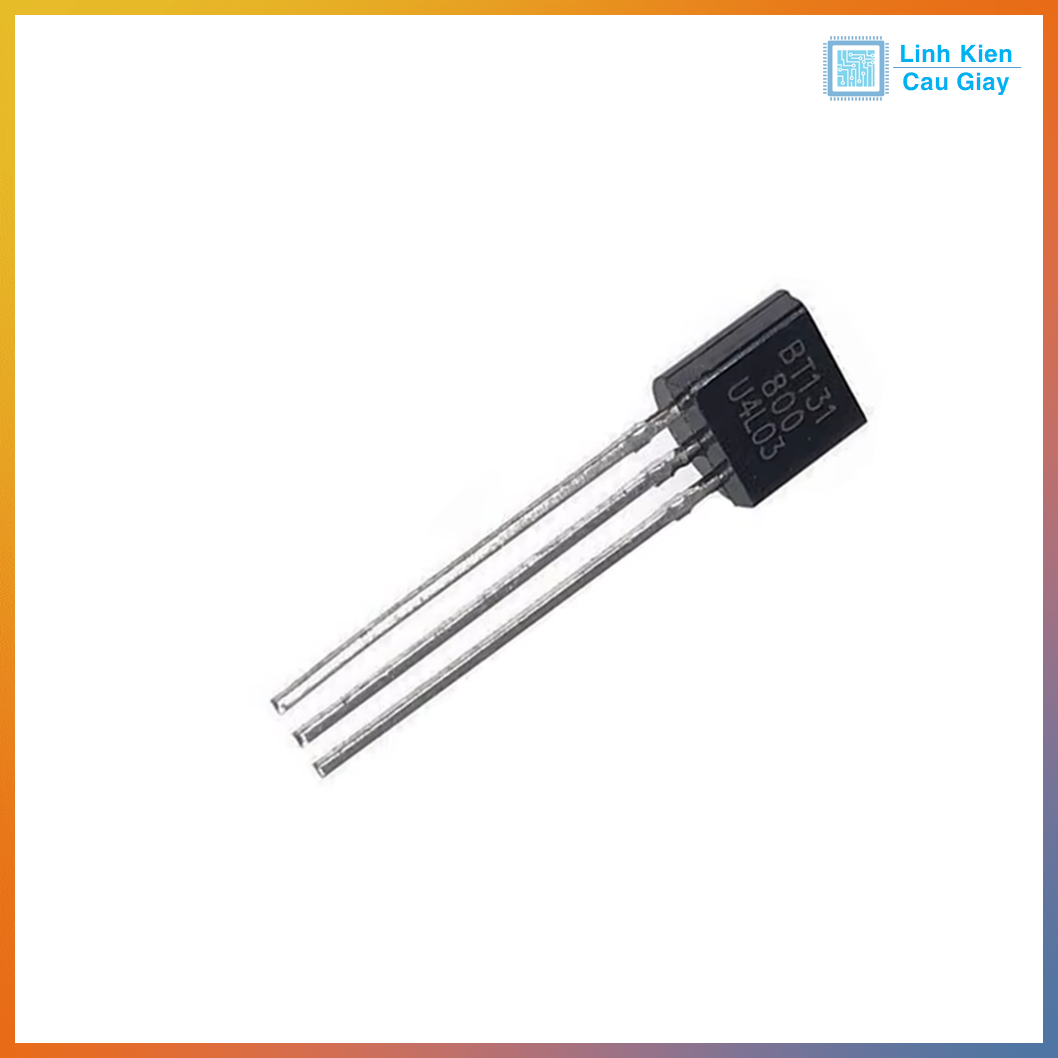

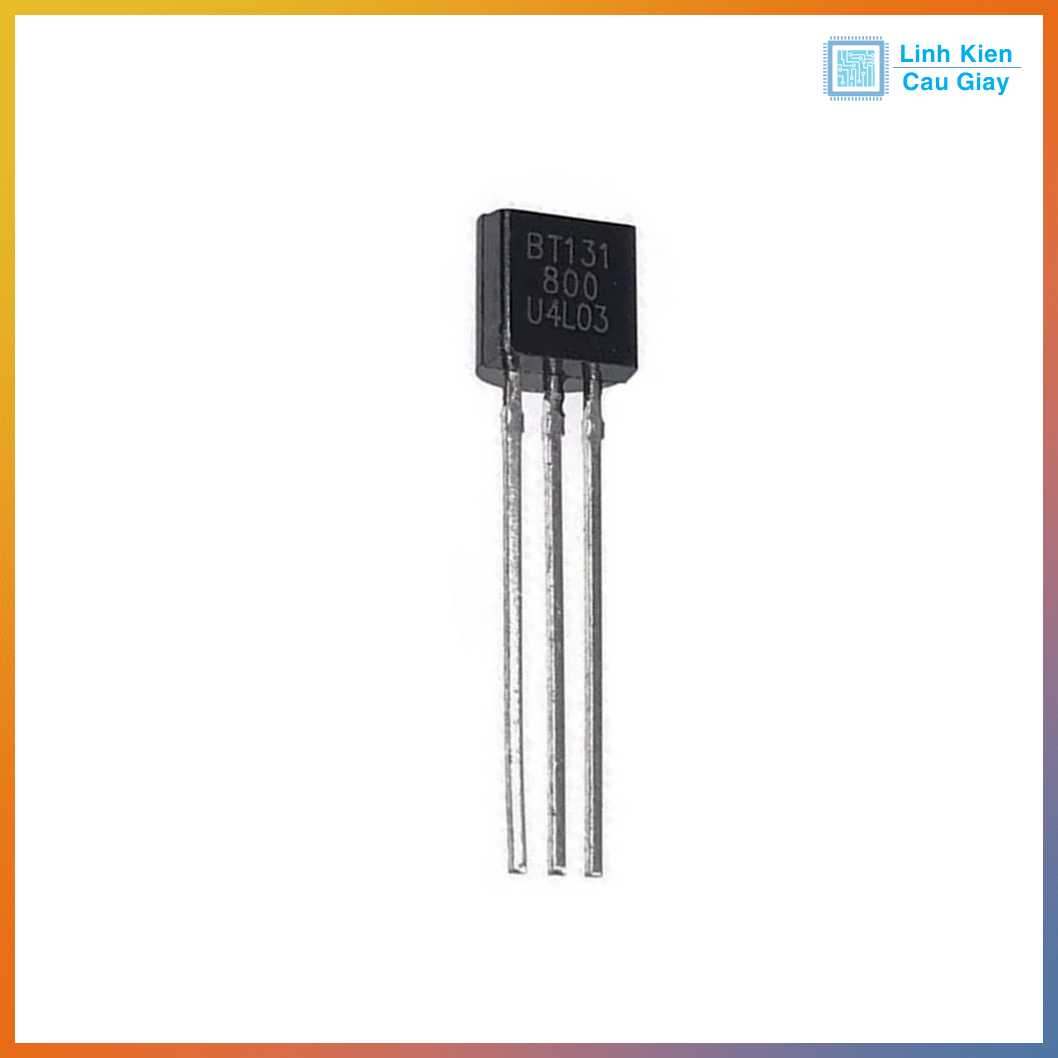

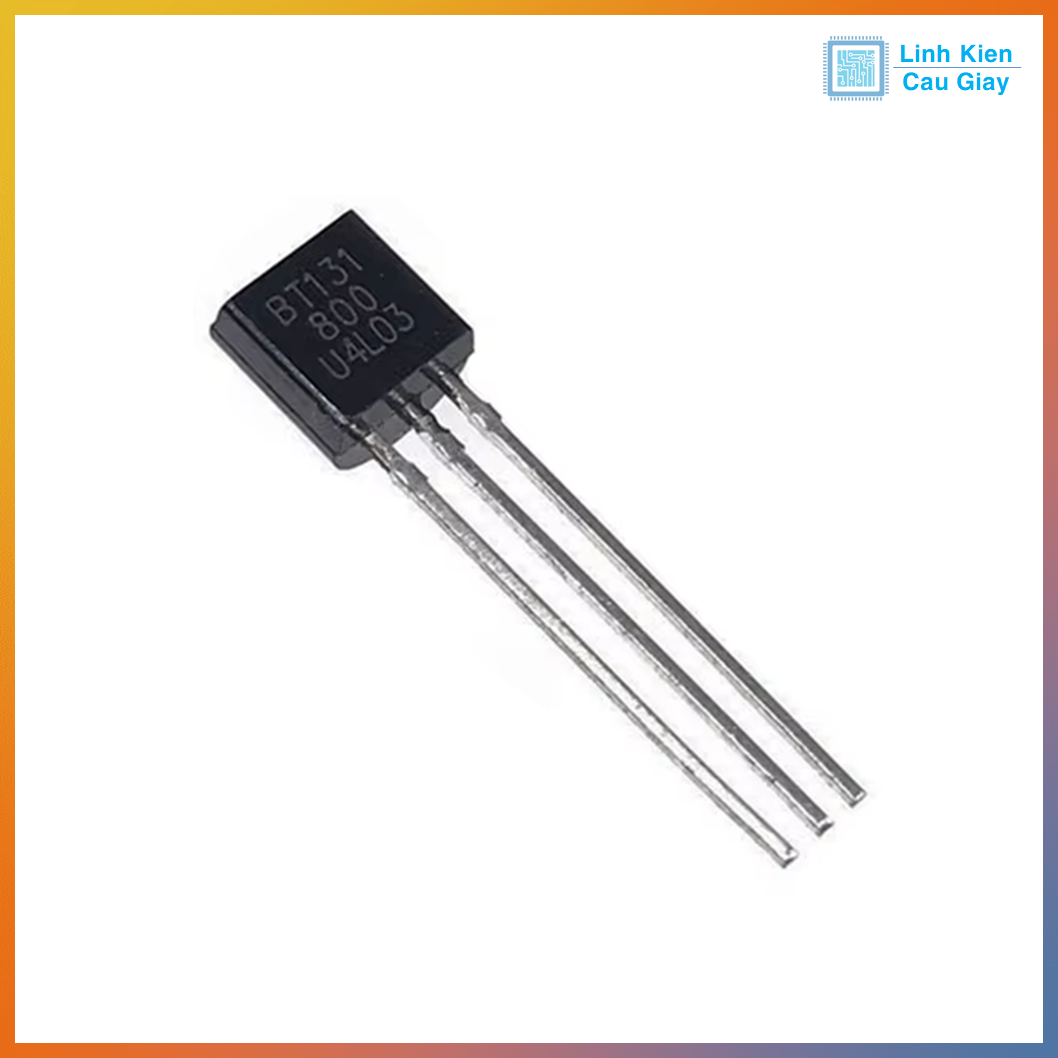

Linh kiện Triac BT131-800E Triac
Điều Khiển AC 800V 1A

  Mô tả sản phẩm

BT131-800E là một TRIAC công suất thấp, chuyên dùng để đóng ngắt dòng xoay chiều (AC) trong các ứng dụng tải nhỏ. Với khả năng chịu điện áp lên đến 800V, dòng tải tối đa 1A, đóng gói nhỏ gọn TO-92, đây là linh kiện lý tưởng cho các mạch điều khiển đèn, quạt, thiết bị gia dụng công suất thấp, hoặc dùng kết hợp với opto-triac MOC3021 để tạo thành relay bán dẫn (SSR) an toàn cách ly.

IC BT131-800E là Triac bốn góc phần tư (four-quadrant) với cổng nhạy, được thụ động hóa bằng kính kính hiển vi (glass-passivated), cho phép điều khiển dòng điện hai chiều với điện áp cổng thấp. Với dòng điện RMS tối đa 1A và điện áp lặp lại 800V, BT131-800E có thể được kích hoạt trực tiếp bởi vi điều khiển hoặc mạch logic số, phù hợp cho các ứng dụng điều khiển công suất thấp. Đóng gói TO-92 nhỏ gọn giúp dễ dàng tích hợp vào các thiết kế mạch. Linh kiện này là lựa chọn lý tưởng cho các dự án DIY và ứng dụng công nghiệp.

Ứng dụng

  • Mạch bật/tắt đèn 220V AC

  • Điều khiển quạt mini, bơm nhỏ, sưởi

  • Relay bán dẫn (SSR) dùng với MOC3021

  • Mạch điều khiển AC từ vi điều khiển (Arduino, ESP32)

  • Thiết bị nhà thông minh (Smart Home)

  • Mạch dimmer tải nhỏ, điều khiển công suất

Sơ đồ chân

  • Chân 1 (MT1): Đầu nối chính 1, kết nối với tải hoặc nguồn AC.
  • Chân 2 (MT2): Đầu nối chính 2, kết nối với tải hoặc nguồn AC.
  • Chân 3 (Gate - G): Cổng điều khiển, nhận tín hiệu kích hoạt từ vi điều khiển hoặc mạch logic.

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại linh kiện TRIAC (triode for alternating current)
Dòng cực đại RMS (IT(RMS)) 1A
Điện áp chịu đựng (VDRM) 800V
Dòng kích cổng (IGT) 10–35mA
Dòng giữ (IH) ~2.5mA
Thời gian phục hồi (turn-off time) < 2µs
Vỏ đóng gói TO-92 (3 chân, nhựa nhỏ)
Kiểu dẫn điện Hai chiều (bidirectional AC)

Hình ảnh - Hướng dẫn sử dụng

  1. Kết nối MT1 và MT2 vào mạch AC, đảm bảo tải không vượt quá 1A.
  2. Cung cấp tín hiệu kích hoạt cổng (Gate) qua điện trở (330Ω - 470Ω) từ vi điều khiển hoặc mạch logic.
  3. Sử dụng optocoupler (như MOC3021) để cách ly mạch điều khiển và mạch công suất.
  4. Thêm tụ điện snubber (ví dụ: 10nF, 250V) song song với Triac để giảm nhiễu và bảo vệ linh kiện.
  5. Lưu trữ ở môi trường khô ráo, tránh nhiệt độ cao hoặc ẩm ướt.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
