Mô tả sản phẩm

Cảm Biến Độ Ẩm HR202 (HR202L) là đầu cảm biến điện trở nhiệt ẩm (hygroscopic resistor) chất lượng cao, dùng để đo độ ẩm không khí trong các dự án điện tử DIY. Với khả năng phát hiện độ ẩm từ 20-95% RH, cảm biến này cung cấp tín hiệu chính xác, dễ dàng tích hợp với vi điều khiển như Arduino, Raspberry Pi thông qua mạch xử lý (ví dụ: LM393). Thiết kế nhỏ gọn, độ bền cao, và độ ổn định tốt, HR202 phù hợp cho ứng dụng nông nghiệp, nhà thông minh, và giám sát môi trường.

Đặc điểm nổi bật:

  • Đo độ ẩm không khí từ 20-95% RH với độ chính xác ±5%.

  • Tín hiệu đầu ra dạng điện trở thay đổi theo độ ẩm.

  • Kích thước nhỏ gọn, dễ tích hợp vào module hoặc mạch tùy chỉnh.

  • Độ ổn định lâu dài, chịu được môi trường khắc nghiệt.

  • Giá thành hợp lý, phù hợp cho người mới và chuyên gia.

Ứng dụng

  • Nông nghiệp thông minh: Đo độ ẩm không khí trong nhà kính, hệ thống tưới tự động.

  • Nhà thông minh: Giám sát độ ẩm cho máy tạo ẩm, điều hòa, hoặc hệ thống thông gió.

  • Dự án DIY: Tích hợp vào các dự án Arduino, Raspberry Pi để đo độ ẩm môi trường.

  • Công nghiệp: Theo dõi độ ẩm trong kho thực phẩm, dược phẩm, hoặc sản xuất dệt may.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến và xử lý tín hiệu.

Sơ đồ chân

Cảm Biến Độ Ẩm HR202 (đầu cảm biến độc lập) thường có 2 chân:

  • Chân 1: Kết nối với nguồn dương (thông qua mạch xử lý).

  • Chân 2: Kết nối với GND hoặc mạch đo điện trở (thường qua bộ so sánh như LM393).

Lưu ý:

  • HR202 là cảm biến điện trở, không có đầu ra trực tiếp analog/digital. Cần kết hợp với mạch xử lý (như module LM393) để chuyển đổi tín hiệu thành analog hoặc digital.

  • Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp để xác định cực tính chân (thường không phân cực).

Thông số kĩ thuật

  • Model: HR202/HR202L.

  • Loại cảm biến: Điện trở nhiệt ẩm (hygroscopic resistor).

  • Phạm vi đo độ ẩm: 20-95% RH.

  • Độ chính xác: ±5% RH (tại 25°C, 1kHz, 1V AC).

  • Điện áp hoạt động: 1.5V AC (khuyến nghị, không dùng DC trực tiếp để tránh phân cực).

  • Trở kháng cảm biến: 19.8-50.2kΩ (tại 60% RH, 25°C, 1kHz).

  • Thời gian đáp ứng:

    • Hút ẩm: ≤20s.

    • Thải ẩm: ≤40s.

  • Độ ổn định: ≤1% RH/năm.

  • Nhiệt độ hoạt động: -20°C đến +60°C.

  • Kích thước: ~8 x 6 x 3mm (đầu cảm biến).

  • Trọng lượng: ~1g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Cảm biến HR202 (đầu cảm biến).

    • Mạch xử lý tín hiệu (ví dụ: module LM393 hoặc mạch op-amp tùy chỉnh).

    • Nguồn điện 3.3-5V DC (cho mạch xử lý).

    • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu.

    • Đồng hồ vạn năng hoặc oscilloscope để kiểm tra tín hiệu.

  2. Kết nối:

    • Kết nối hai chân của HR202 vào mạch xử lý tín hiệu (thường qua điện trở và IC LM393).

    • Ví dụ: Kết nối một chân HR202 vào GND, chân còn lại vào chân đầu vào của bộ so sánh LM393.

    • Nối mạch xử lý với vi điều khiển:

      • Đầu ra analog (AO) vào chân ADC (ví dụ: A0 trên Arduino).

      • Đầu ra digital (DO) vào chân digital (ví dụ: D2 trên Arduino).

    • Cấp nguồn 3.3-5V cho mạch xử lý.

  3. Kiểm tra và sử dụng:

    • Bật nguồn, kiểm tra tín hiệu đầu ra của mạch xử lý bằng đồng hồ vạn năng hoặc Arduino.

    • Đặt cảm biến ở môi trường cần đo, quan sát giá trị độ ẩm (AO cho giá trị analog, DO cho ngưỡng vượt).

    • Nếu dùng module LM393, xoay biến trở để điều chỉnh ngưỡng độ ẩm cho đầu ra DO.



Lưu ý:

  • Không cấp nguồn DC trực tiếp vào HR202 vì có thể gây phân cực và hỏng cảm biến.

  • Sử dụng tín hiệu AC (1.5V, 1kHz) hoặc mạch xử lý chuyên dụng (như LM393).

  • Tránh tiếp xúc trực tiếp với nước, đất, hoặc môi trường có độ ẩm >95% RH.

  • Hiệu chuẩn với thiết bị đo độ ẩm chuẩn nếu cần độ chính xác cao.

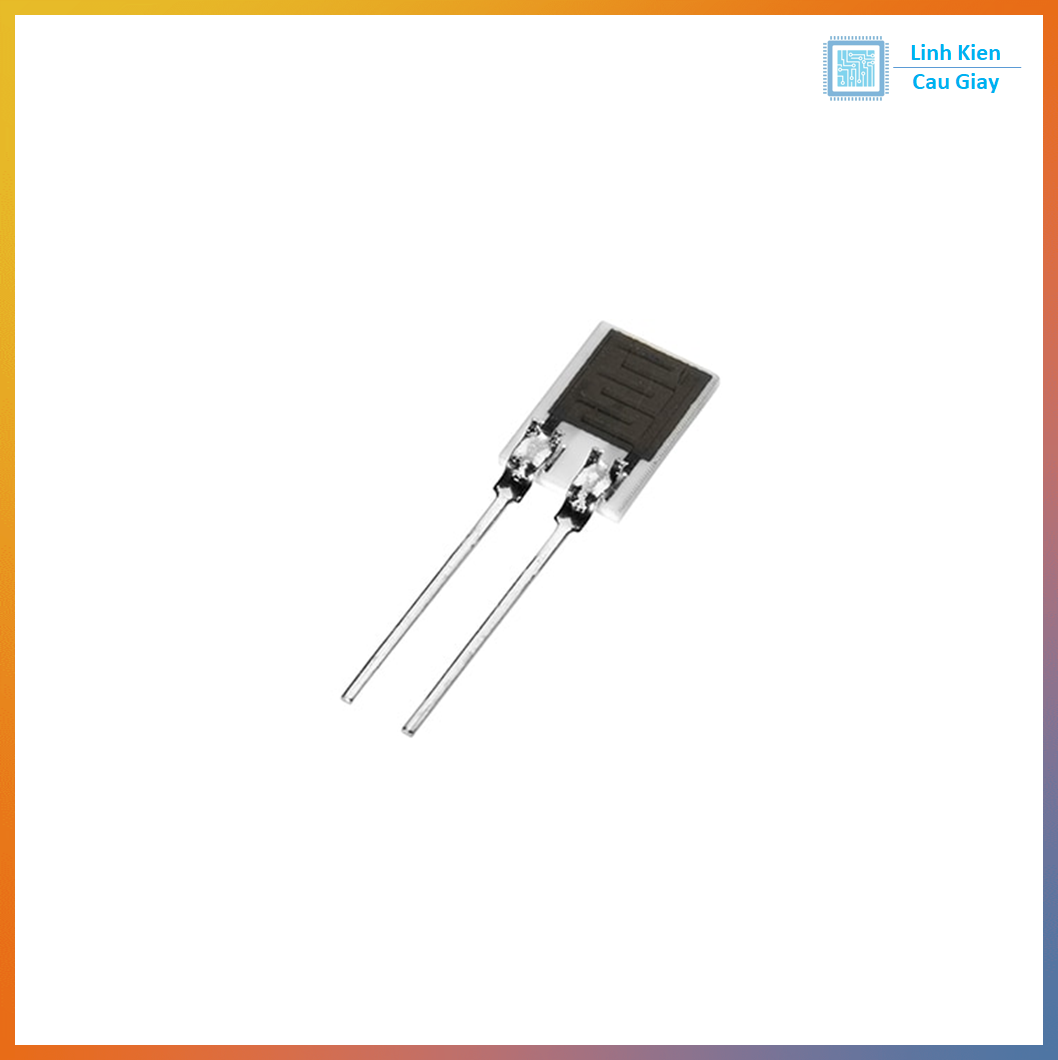

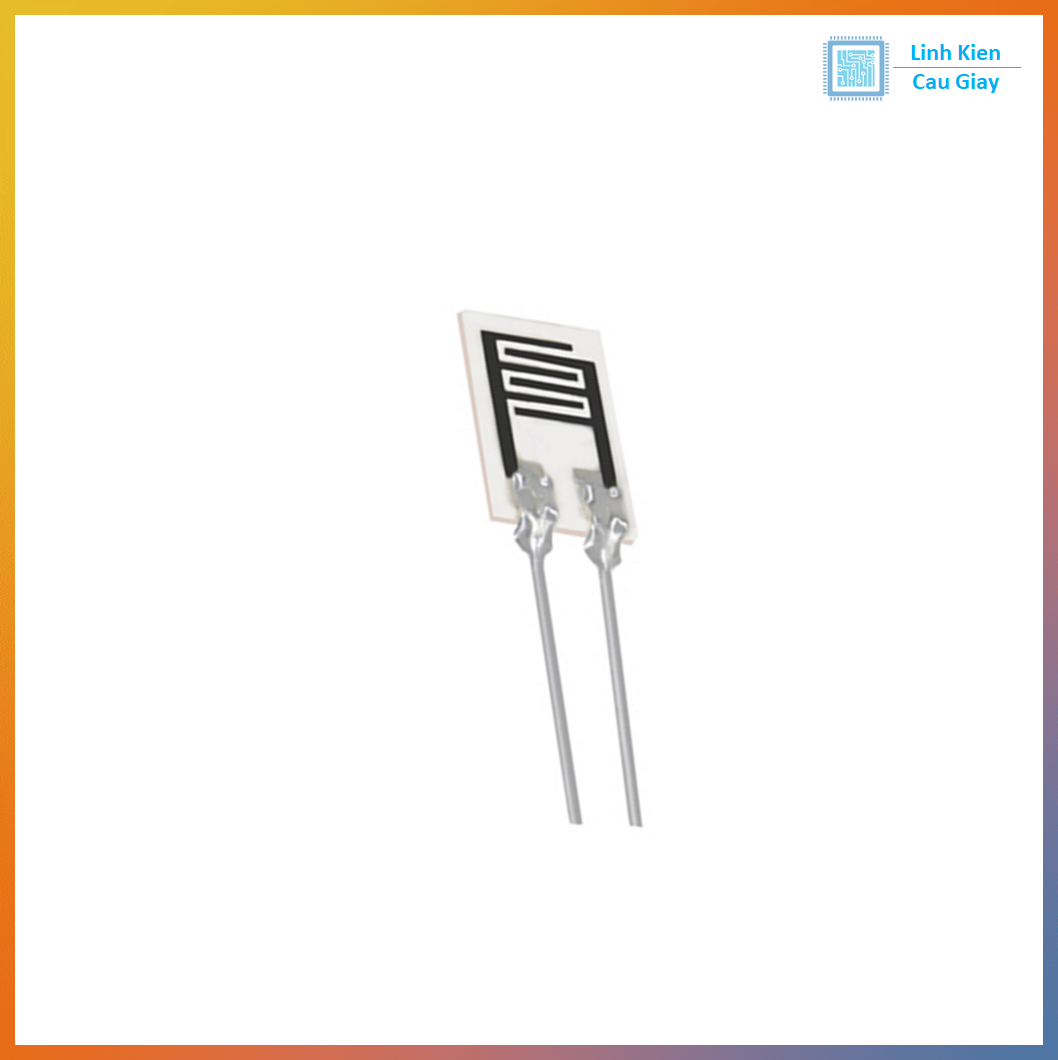

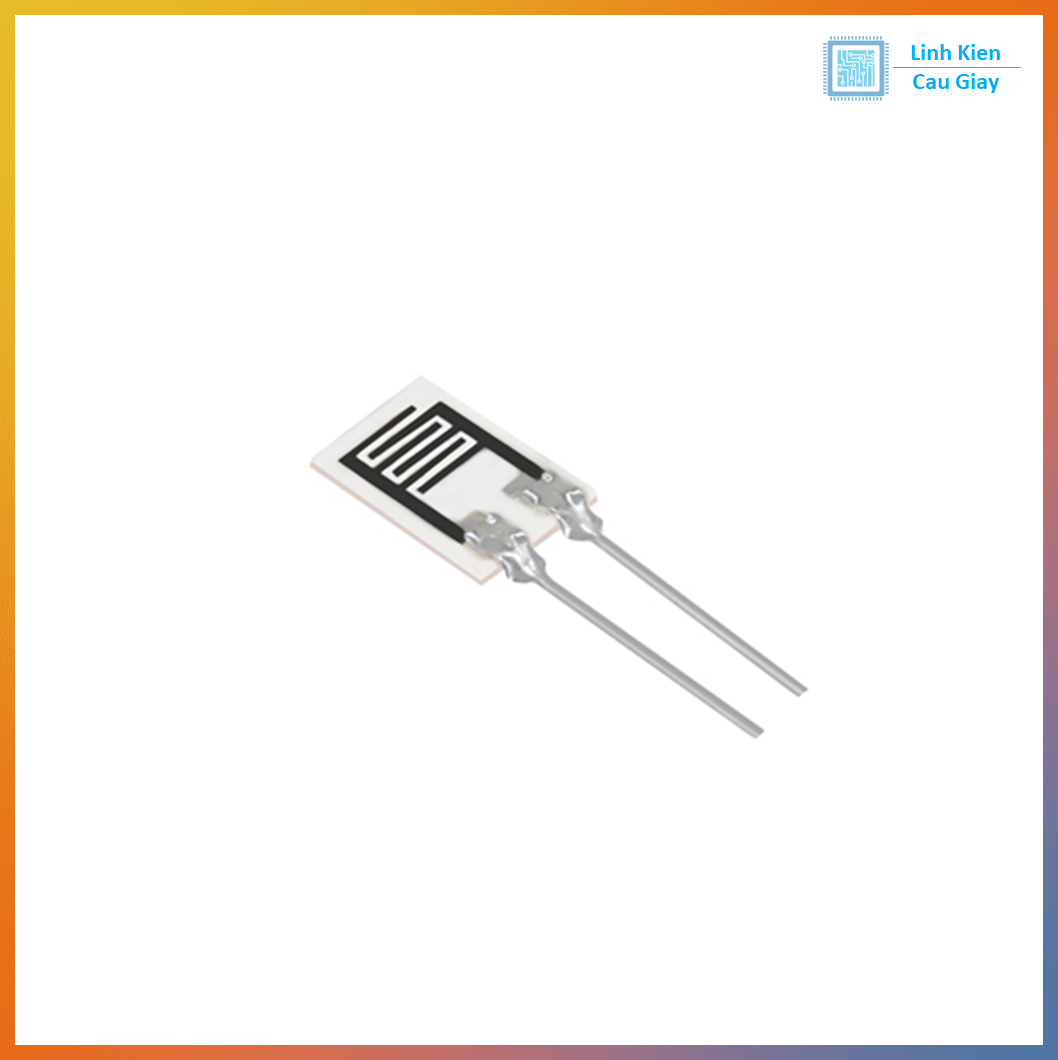

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
