Module nhiệt độ LM35D

Mô tả sản phẩm

• Module LM35D là cảm biến đo nhiệt độ analog tuyến tính, cho độ chính xác cao và tín hiệu đầu ra ổn định 10mV/°C.

• Được tích hợp sẵn trên bo mạch nhỏ gọn chỉ 28.2 × 13.2 mm, trọng lượng ~1.6g, rất phù hợp với Arduino, ESP32, STM32, Raspberry Pi và các dự án DIY – IoT.

• LM35D không cần hiệu chuẩn, tiêu thụ dòng thấp <60µA, hoạt động trong phạm vi 0–100°C, sai số chỉ ±0.5°C, chống nhiễu tốt.

• Mạch có bố trí chân rõ ràng (+5V – GND – OUT) giúp kết nối dễ dàng, đọc giá trị nhiệt độ trực tiếp bằng ADC.

Ứng dụng

• Đo nhiệt độ môi trường trong phòng, ngoài trời.

• Dự án Arduino, ESP32, STM32, IoT.

• Hệ thống cảnh báo nhiệt, giám sát nhiệt độ thiết bị.

• Máy ấp trứng, nhà vườn, điều khiển thông minh.

• Robot, mô hình STEM, điều khiển tự động.

Sơ đồ chân

• VCC (+5V): cấp nguồn cho module

• GND: mass

• OUT (Analog): xuất tín hiệu tuyến tính 10mV/°C → đọc bằng ADC của vi điều khiển

Cách đọc nhanh:

• 250mV → 25°C

• 500mV → 50°C

• 1.000mV → 100°C

Thông số kĩ thuật

• Chip cảm biến: LM35D (Analog Temperature Sensor)

• Điện áp hoạt động: 5V DC

• Dòng tiêu thụ: < 60µA

• Dải đo nhiệt độ: 0–100°C

• Độ chính xác: ±0.5°C

• Độ phân giải: 10mV / °C

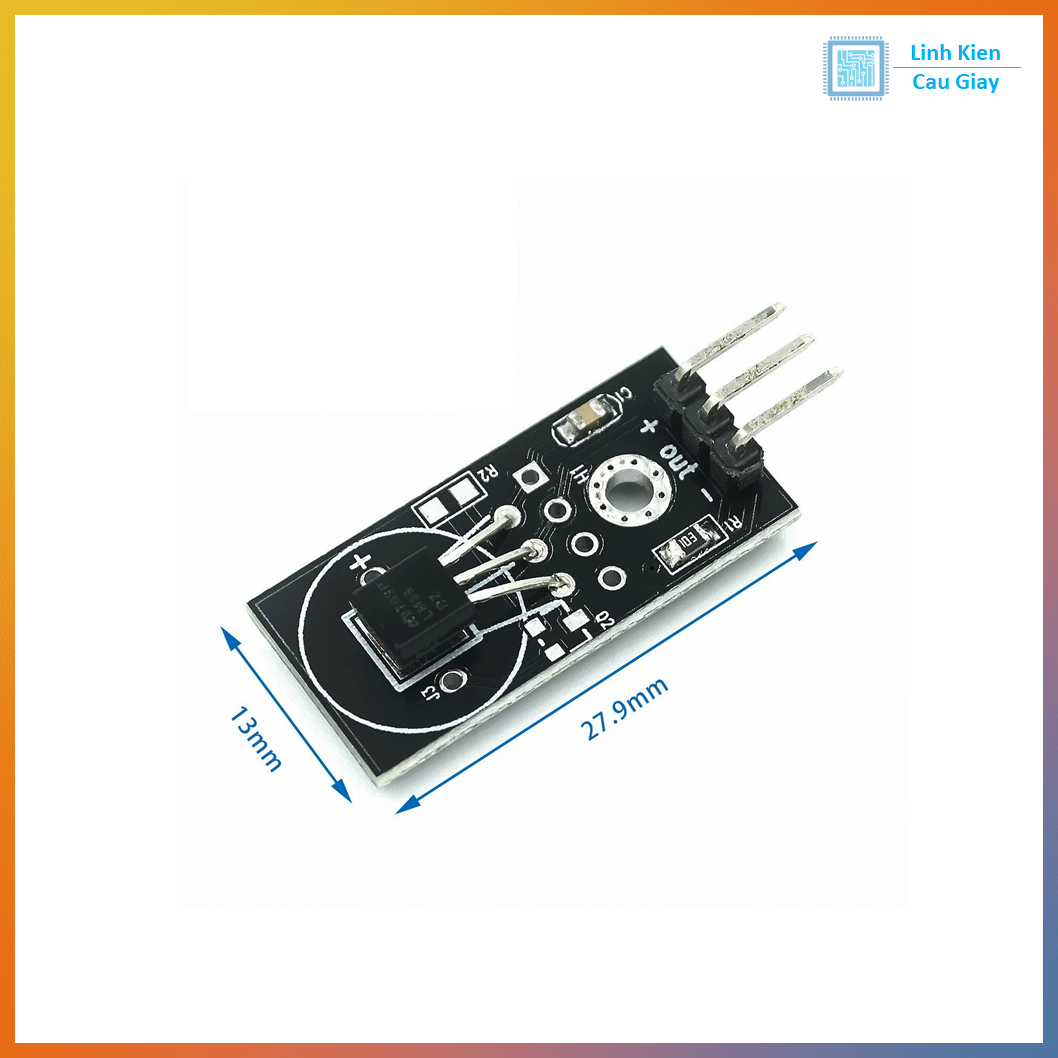

• Kích thước module: 28mm × 13mm × 10mm

• Tín hiệu xuất ra: Analog tuyến tính

• Trọng lượng: khoảng 1.6g

Hướng dẫn sử dụng

• Kết nối module theo thứ tự: VCC → 5V, GND → GND, OUT → chân Analog (A0).

• Đọc giá trị ADC:

  • Điện áp đo (mV) = (ADC_value / 1023) × 5000

  • Nhiệt độ (°C) = điện áp (mV) / 10

• Có thể sử dụng chung với Arduino IDE, ESP-IDF, Raspberry Pi Python.

• Đặt cảm biến ở vị trí thoáng gió để tránh sai số.

• Không đặt gần nguồn nhiệt trực tiếp để tránh cháy cảm biến.

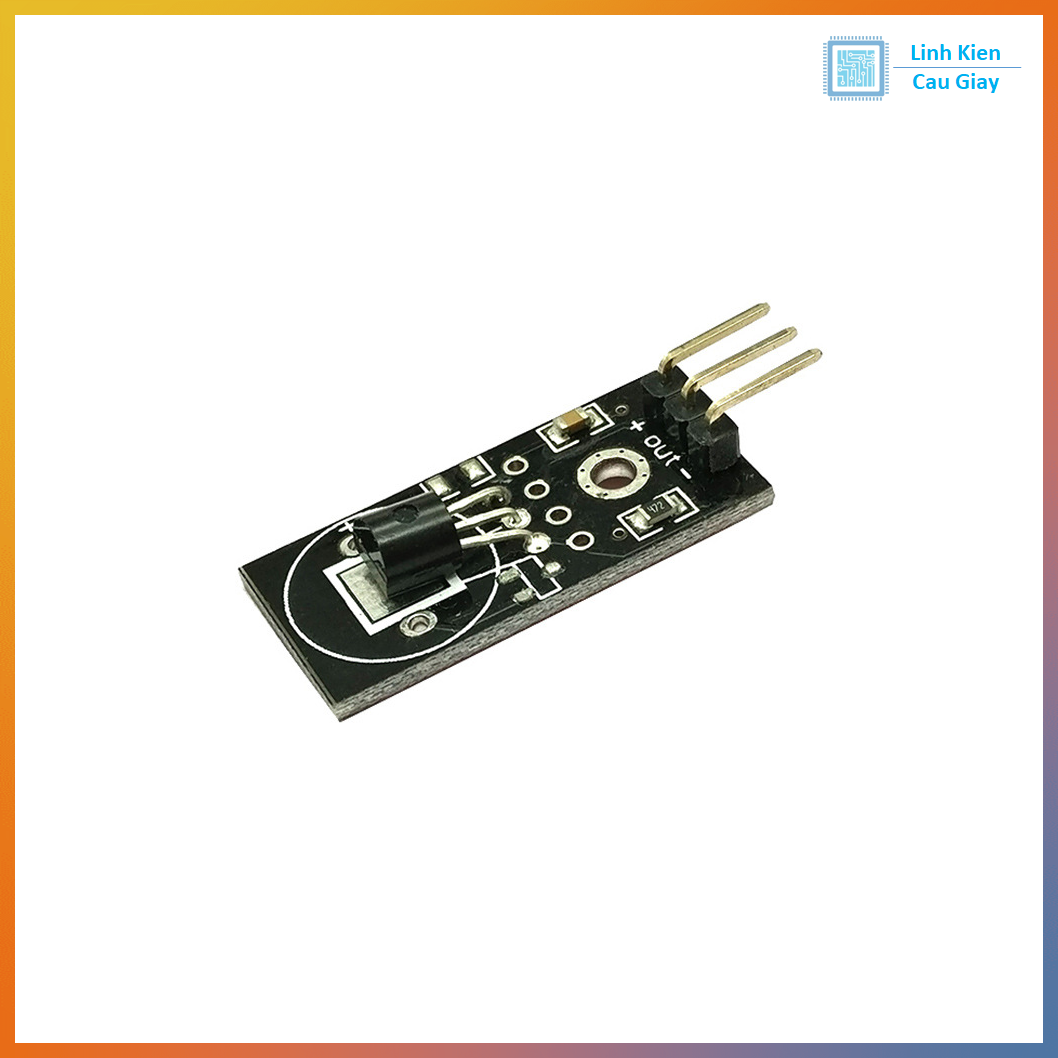

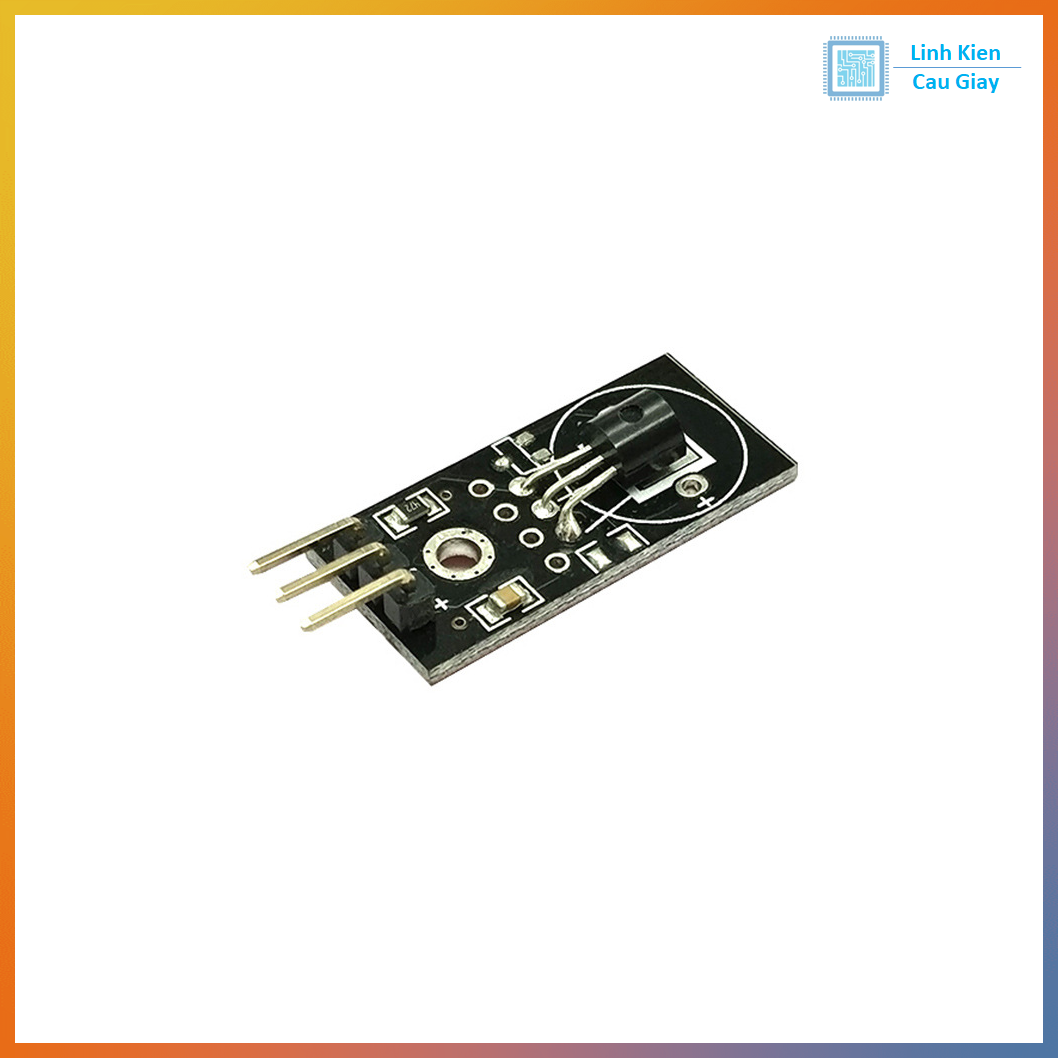

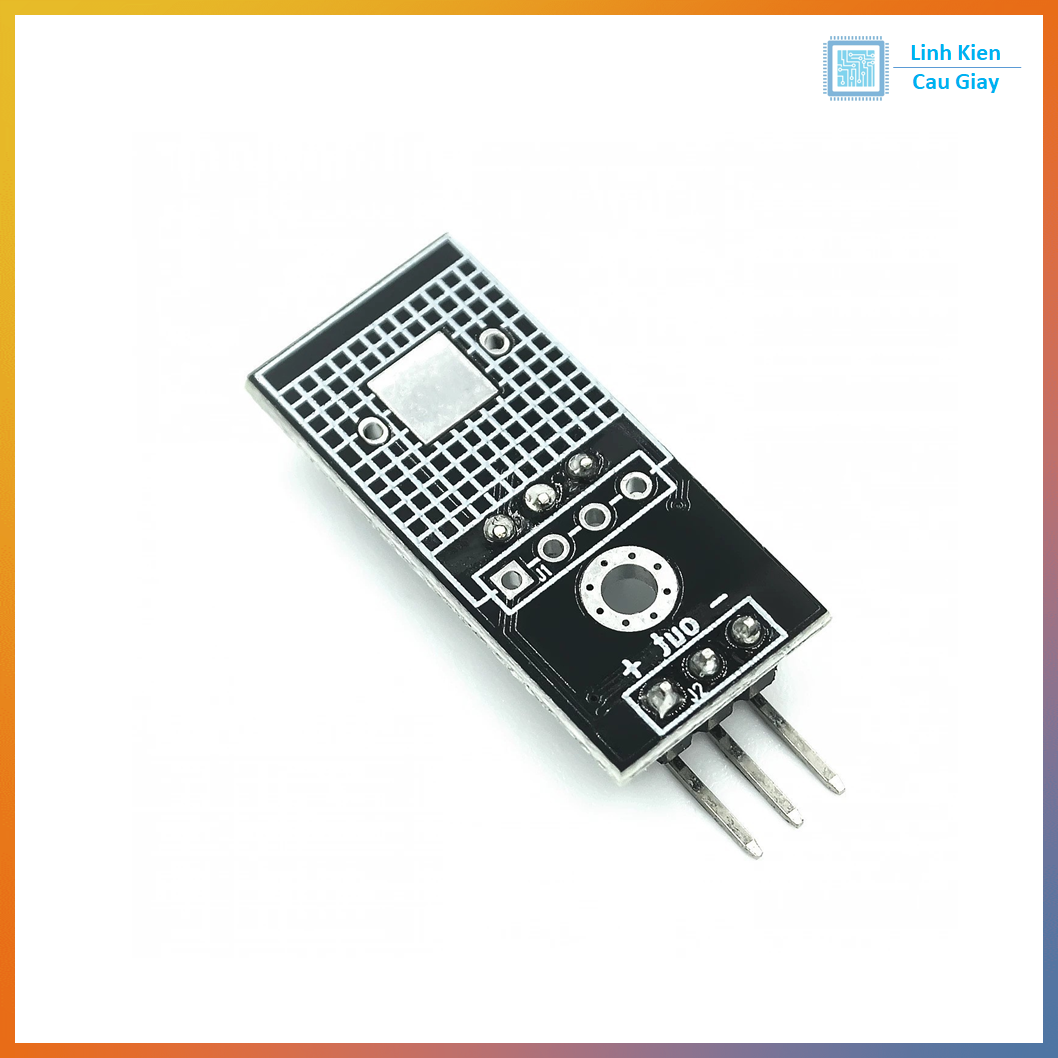

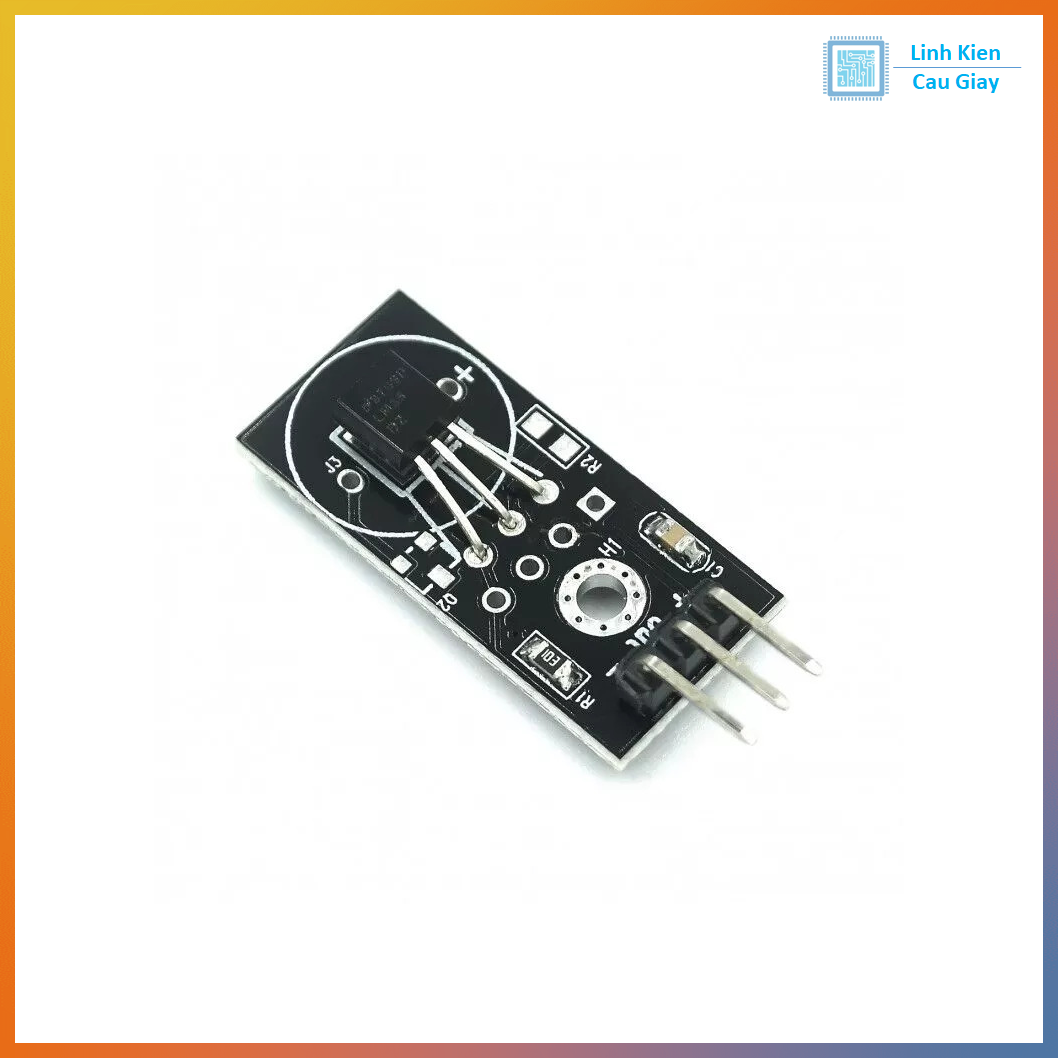

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
