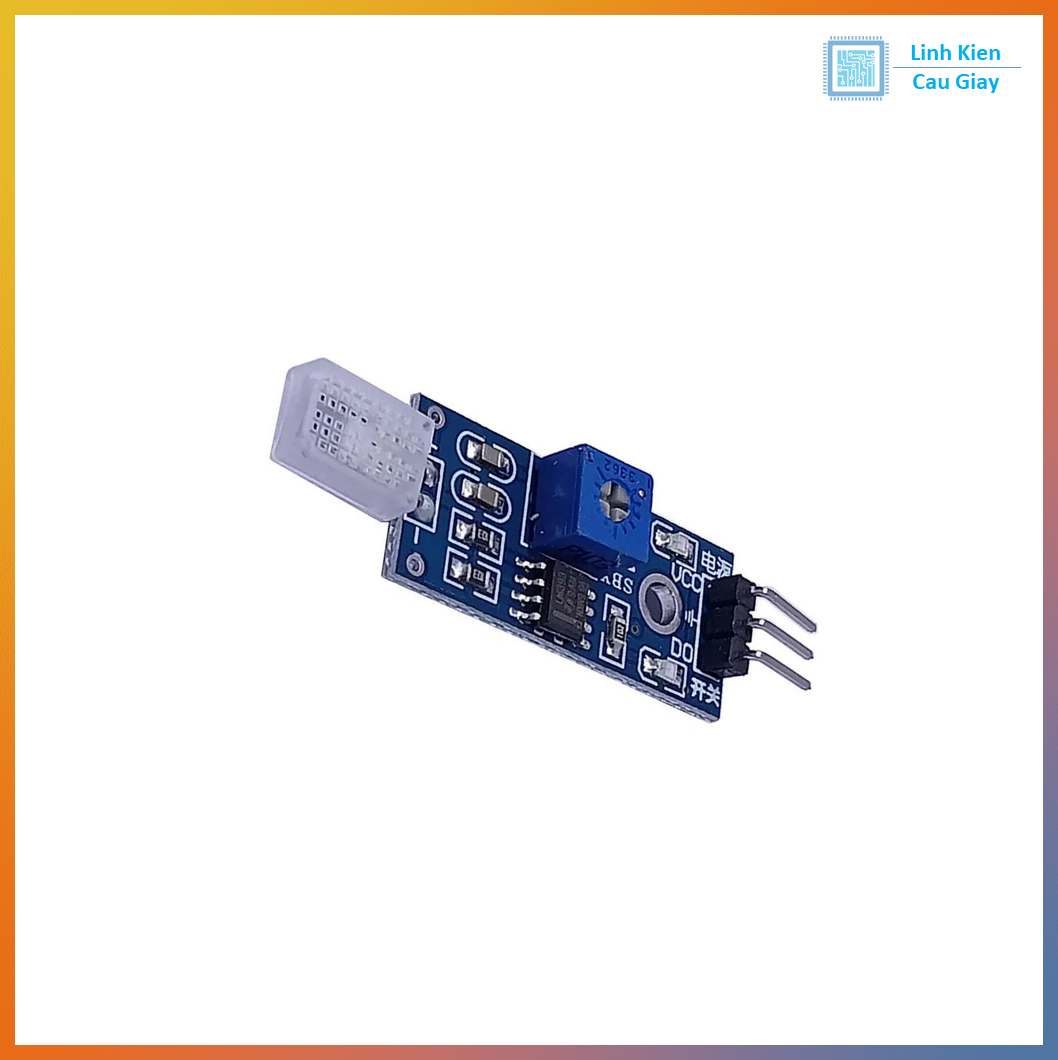

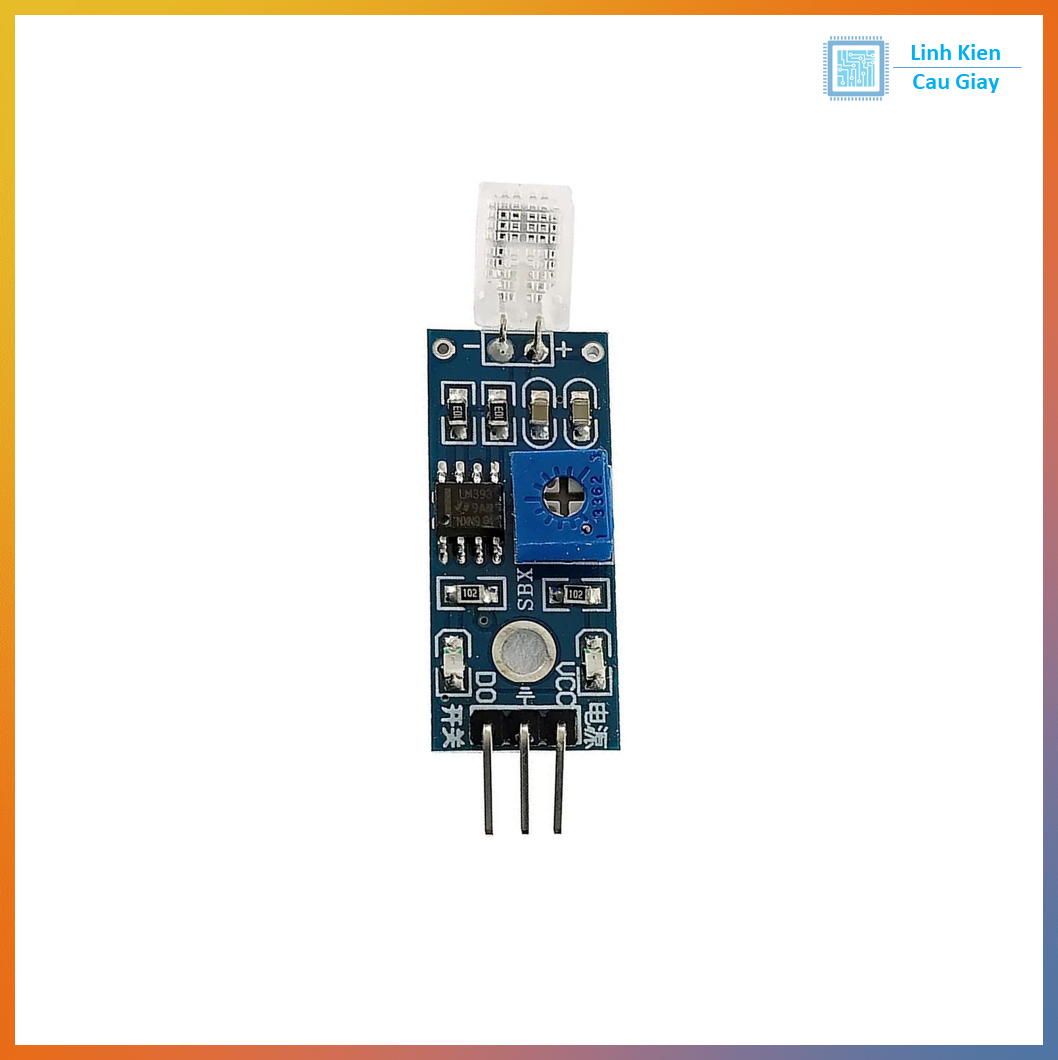

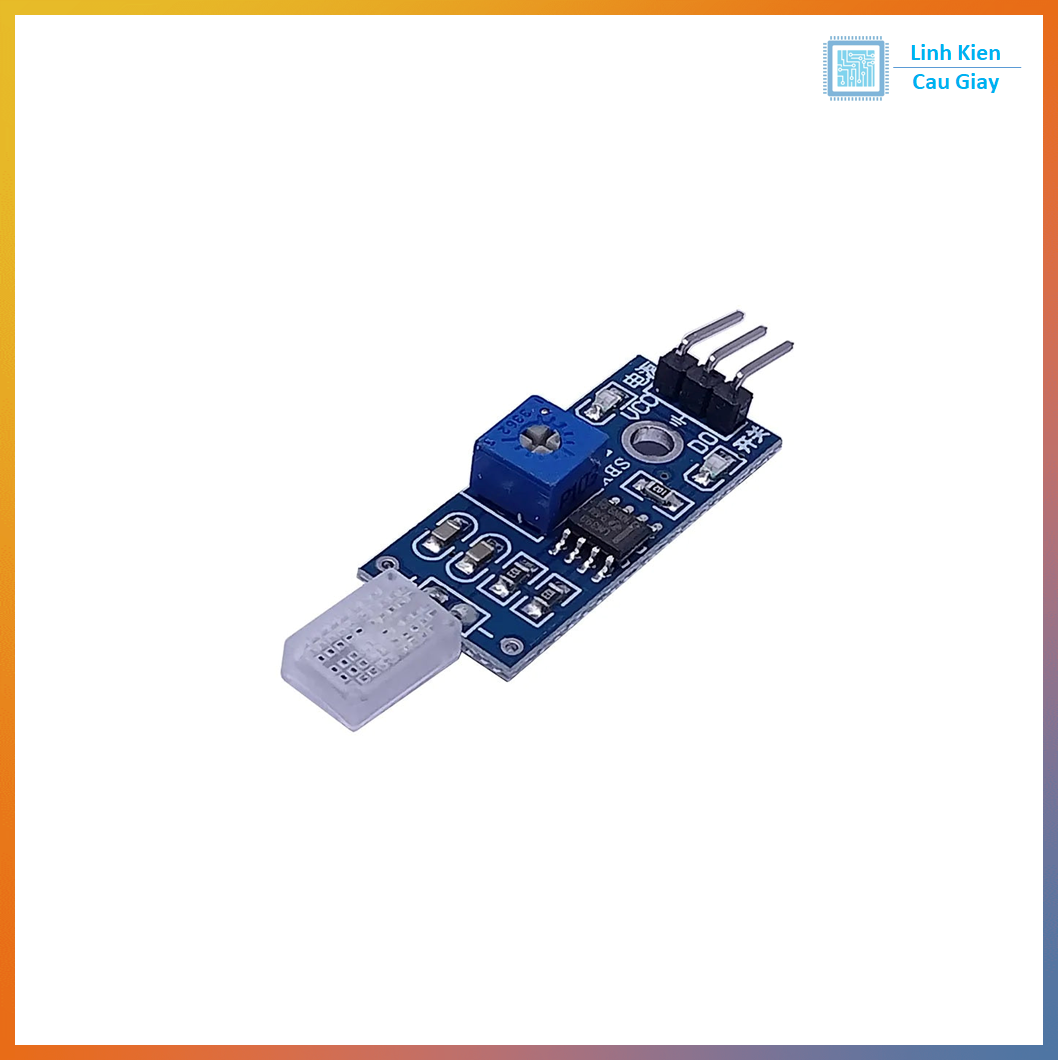

Module Đo Độ Ẩm HR202 3.3-5V Có Biến Trở Điều Chỉnh

Mô tả sản phẩm

Module Đo Độ Ẩm HR202 là giải pháp hiệu quả để đo độ ẩm không khí trong các dự án điện tử DIY. Sử dụng cảm biến HR202L kết hợp với IC so sánh LM393, module cung cấp đầu ra tín hiệu analog (AO) và digital (DO), cho phép phát hiện độ ẩm với độ nhạy cao, điều chỉnh ngưỡng qua biến trở. Module tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, phù hợp cho các ứng dụng trong nông nghiệp, nhà thông minh, và giám sát môi trường. Thiết kế nhỏ gọn, tích hợp LED báo trạng thái, dễ sử dụng cho cả người mới bắt đầu và chuyên gia.

Đặc điểm nổi bật:

  • Đầu ra analog (AO) và digital (DO) với ngưỡng điều chỉnh qua biến trở.

  • Phạm vi đo độ ẩm 20-95% RH, độ chính xác ±5%.

  • Tích hợp LED báo nguồn và trạng thái đầu ra digital.

  • Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.

  • Giá thành hợp lý, dễ tích hợp vào các dự án IoT.

Ứng dụng

  • Nông nghiệp thông minh: Đo độ ẩm không khí trong nhà kính, hệ thống tưới tự động.

  • Nhà thông minh: Kiểm soát độ ẩm cho máy tạo ẩm, điều hòa không khí, hoặc hệ thống thông gió.

  • Dự án DIY: Tích hợp vào các dự án Arduino, Raspberry Pi để giám sát độ ẩm môi trường.

  • Kho bãi và công nghiệp: Theo dõi độ ẩm trong kho thực phẩm, dược phẩm, dệt may, hoặc thuốc lá.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Đo Độ Ẩm HR202 có các chân kết nối chính:

  • VCC: Nguồn dương (3.3-5V DC).

  • GND: Nguồn âm (đất).

  • DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo độ ẩm vượt ngưỡng).

  • AO: Đầu ra analog (điện áp tương ứng với độ ẩm, kết nối với ADC).

Lưu ý:

  • Biến trở trên module điều chỉnh ngưỡng độ ẩm cho đầu ra DO (ví dụ: cài đặt ngưỡng 60% RH, DO xuất mức cao khi độ ẩm vượt 60%).

  • Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

  • Cảm biến: HR202/HR202L.

  • IC so sánh: LM393.

  • Điện áp hoạt động: 3.3-5V DC.

  • Dòng tiêu thụ: ~15mA (tối đa).

  • Phạm vi đo độ ẩm: 20-95% RH.

  • Độ chính xác: ±5% RH (tại 25°C, 1kHz, 1V AC).

  • Thời gian đáp ứng:

    • Hút ẩm: ≤20s.

    • Thải ẩm: ≤40s.

  • Độ ổn định: ≤1% RH/năm.

  • Trở kháng cảm biến: 19.8-50.2kΩ (tại 60% RH, 25°C, 1kHz).

  • Kích thước: ~32 x 14 x 8mm.

  • Trọng lượng: ~5g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

    • Dây nối hoặc breadboard.

    • Arduino IDE với thư viện phù hợp (nếu cần xử lý tín hiệu).

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

    • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

    • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo giá trị độ ẩm chính xác.

    • Xoay biến trở để cài đặt ngưỡng độ ẩm (LED trên module sáng khi độ ẩm vượt ngưỡng).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, quan sát LED báo nguồn và trạng thái DO.

    • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

    • Đặt module ở nơi thoáng khí, tránh tiếp xúc trực tiếp với nước hoặc đất (chỉ đo độ ẩm không khí).

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
