PT100 3 Dây Chống Nước Dài 70 cm - Kết Nối PLC 4–20mA ( Không ren )

(Mã SP:PVN3234)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

84.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

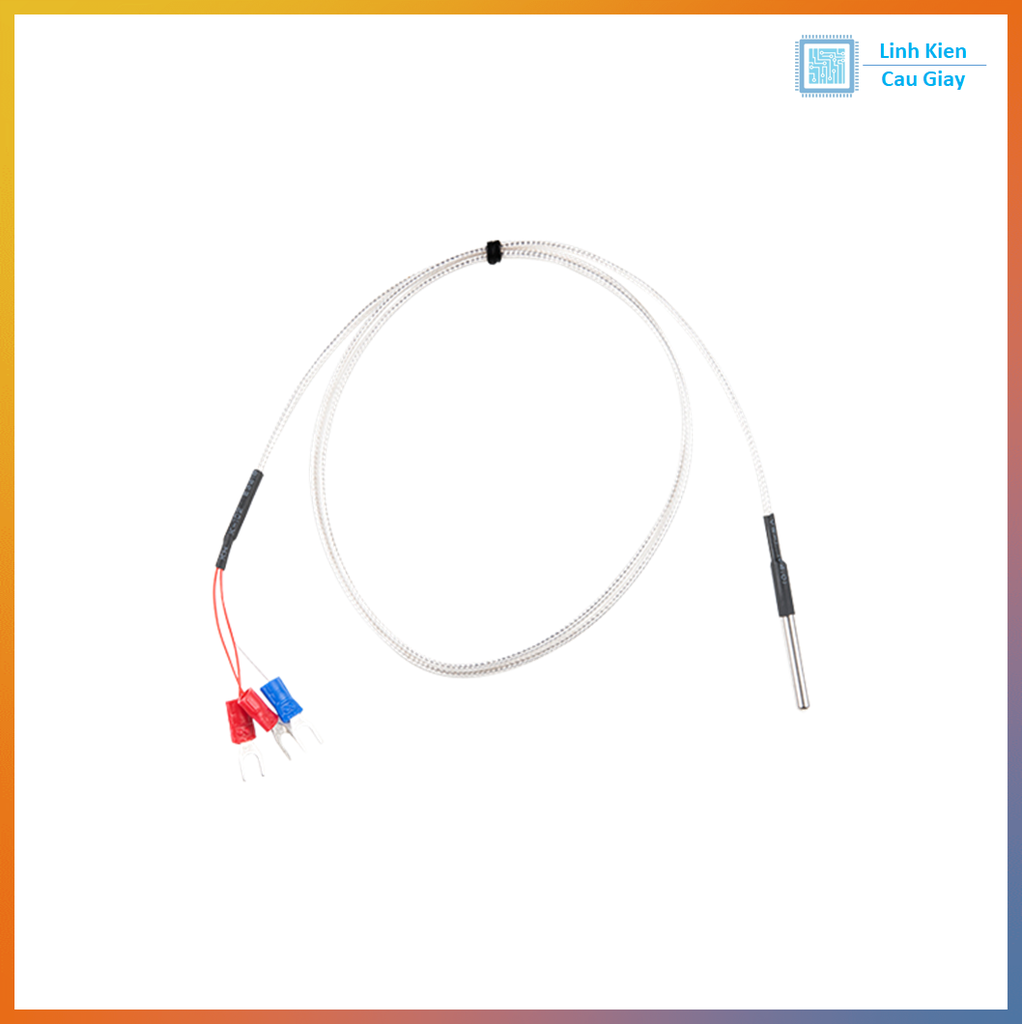

PT100 3 Dây Chống Nước – Đầu Dò Inox 304/316, Dài Cáp Tuỳ Chọn, Kết Nối PLC/Module MAX31865/Transmitter 4–20mA

Mô tả sản phẩm

PT100 3 dây là cảm biến nhiệt điện trở (RTD) có điện trở danh định 100Ω tại 0°C, độ ổn định cao, sai số thấp, thích hợp môi trường công nghiệp. Đầu dò inox chống nước, chịu ăn mòn, chống rung tốt; dây tín hiệu 3 lõi bù điện trở dây dẫn, cho kết quả chính xác hơn so với loại 2 dây. Dễ tích hợp PLC, DCS, hoặc qua module MAX31865/transmitter 4–20mA/0–10V cho hệ đo giám sát.

Ứng dụng

  • Giám sát nhiệt trong bồn, đường ống, lò sấy, nồi hơi.

  • Dây chuyền thực phẩm, đồ uống, dược phẩm (inox chống ăn mòn).

  • Tủ điện, HVAC, tủ ủ, phòng thí nghiệm, dự án IoT/SCADA.

  • Máy ép nhiệt, khuôn gia nhiệt, in 3D công nghiệp.

Sơ đồ chân

  • PT100 3 dây gồm 2 dây cùng màu nối chung một đầu phần tử1 dây màu còn lại nối đầu kia.

  • Kết nối vào mạch/PLC chế độ 3-wire RTD: đưa hai dây cùng màu vào hai cọc “+RTD” (hoặc RTD A/compensation), dây còn lại vào “−RTD” (hoặc RTD B).

  • Màu chuẩn thường gặp: đỏ–đỏ–trắng hoặc trắng–trắng–đỏ (tuỳ nhà sản xuất); ưu tiên theo ký hiệu trên thiết bị đo.

Thông số kĩ thuật

  • Loại cảm biến: RTD PT100 (α = 0.00385 Ω/Ω/°C).

  • Cấu hình: 3 dây (bù điện trở dây, tăng độ chính xác).

  • Dải đo: -50…+250°C (tuỳ phiên bản có thể đến 400°C).

  • Đầu dò: Inox 304/316, chống nước/ăn mòn; đường kính phổ biến 3/4/5/6 mm; chiều dài que 50–200 mm (tuỳ chọn).

  • Ren lắp: M8/M10/G1/4 hoặc kẹp giữ (tuỳ tùy chọn).

  • Dây tín hiệu: PTFE/sợi thuỷ tinh/silicone chịu nhiệt; chiều dài mặc định 1–2 m (có thể đặt dài hơn).

  • Cấp chính xác: Class B (±0.3°C @0°C) hoặc Class A (tuỳ mẫu).

  • Cách điện và thời gian đáp ứng: nhanh, phụ thuộc đường kính/kiểu lắp.

Hướng dẫn sử dụng

  • Chọn đường kính–chiều dài–ren phù hợp vị trí đo; lắp chắc chắn để đầu dò tiếp xúc tốt với môi trường cần đo.

  • Đấu dây đúng chuẩn 3-wire RTD của PLC/đồng hồ/Module MAX31865; hai dây cùng màu vào hai cực bù, dây còn lại vào cực còn lại.

  • Cấu hình loại cảm biến PT100, 3-wire, α=0.00385 trên thiết bị đo.

  • Nếu dùng transmitter 4–20mA, hiệu chỉnh dải (ví dụ 0–200°C ↔ 4–20mA); cấp nguồn theo datasheet transmitter.

  • Tránh kéo căng/bẻ gập sát đầu dò; đi dây xa nguồn công suất, nối shield (nếu có) về mass một đầu để giảm nhiễu.

  • Kiểm tra/hiệu chuẩn định kỳ bằng điểm băng/điểm sôi hoặc bể ổn nhiệt để đảm bảo sai số hệ thống.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
