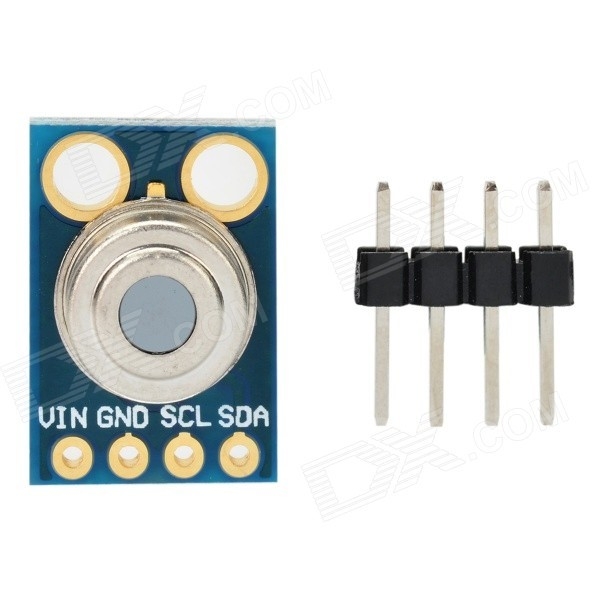

Module Cảm Biến Nhiệt Độ Hồng Ngoại GY-906 (MLX90614)

Module Cảm Biến Nhiệt Độ Hồng Ngoại GY-906 (MLX90614)

(Mã SP:CG000235)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

205.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

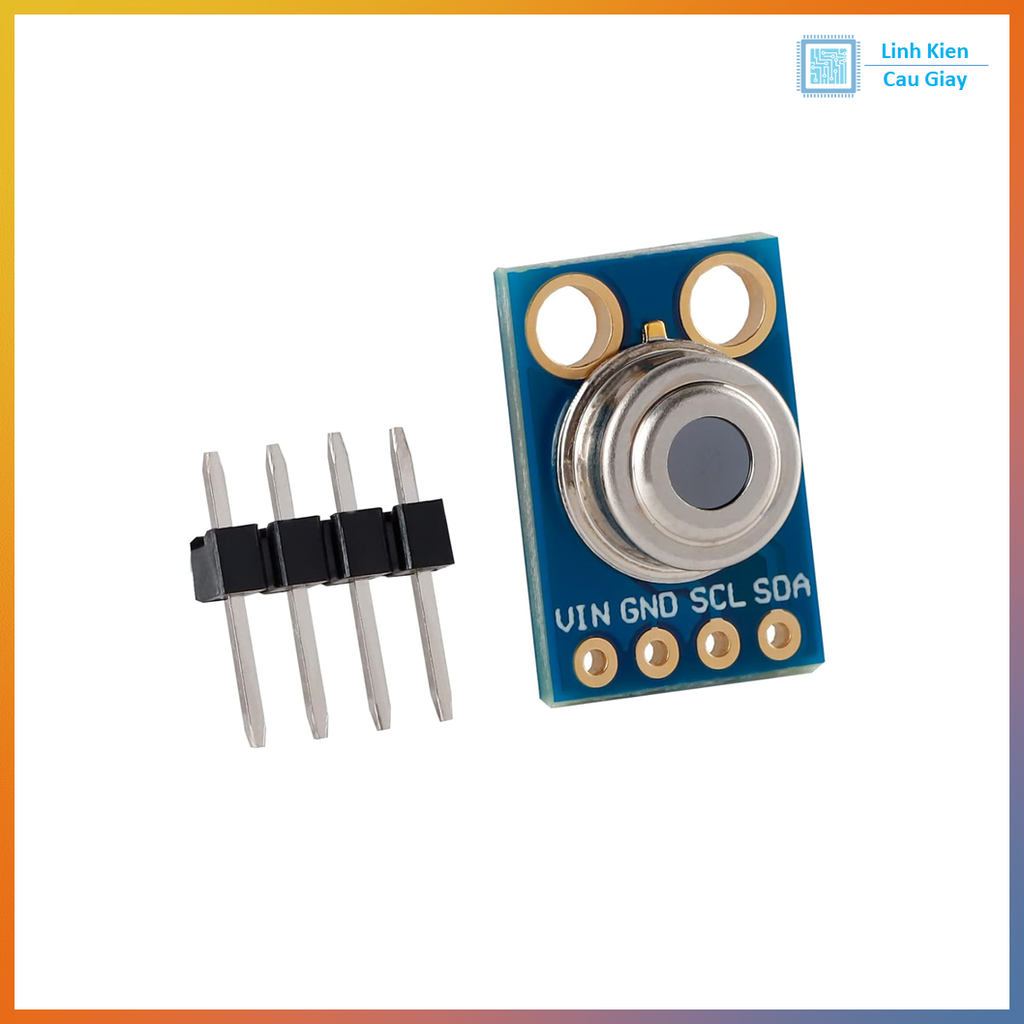

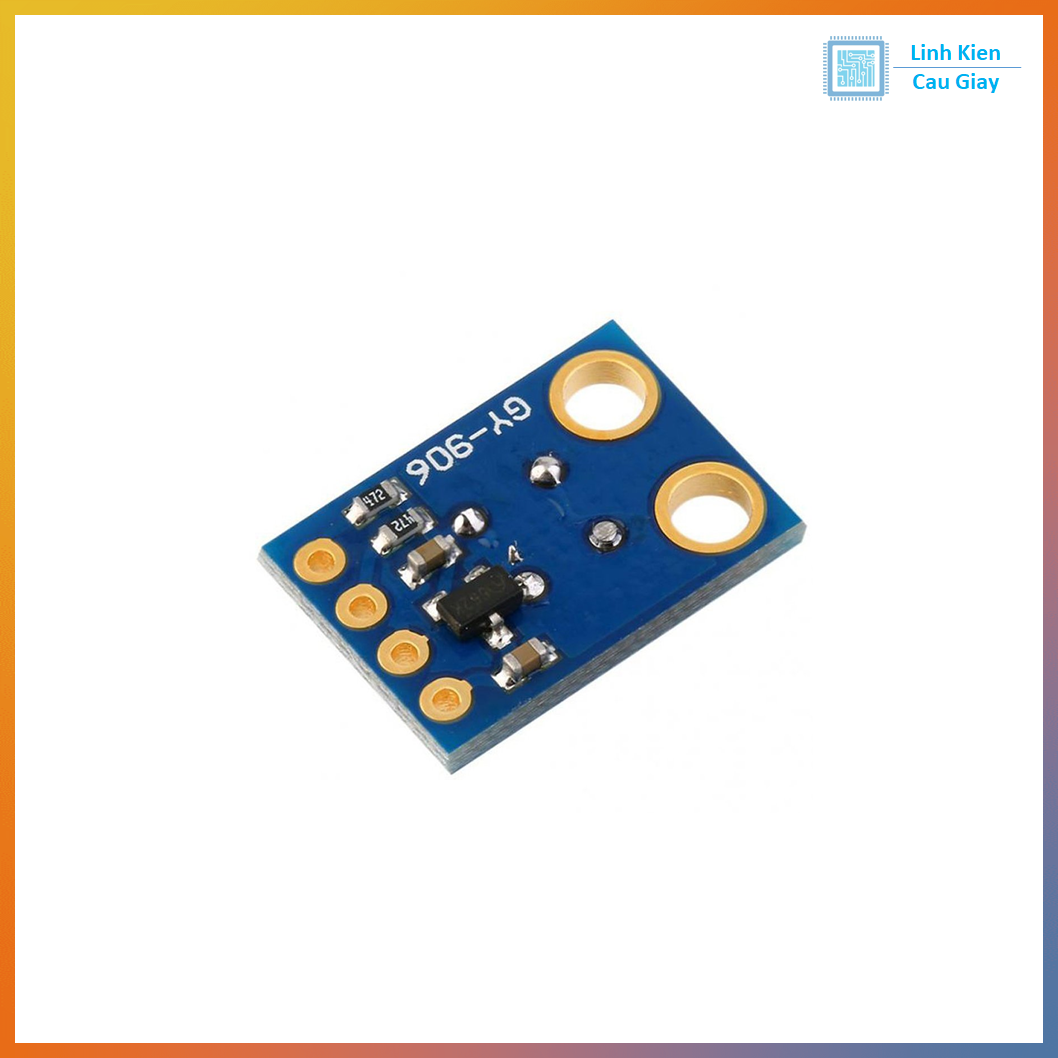

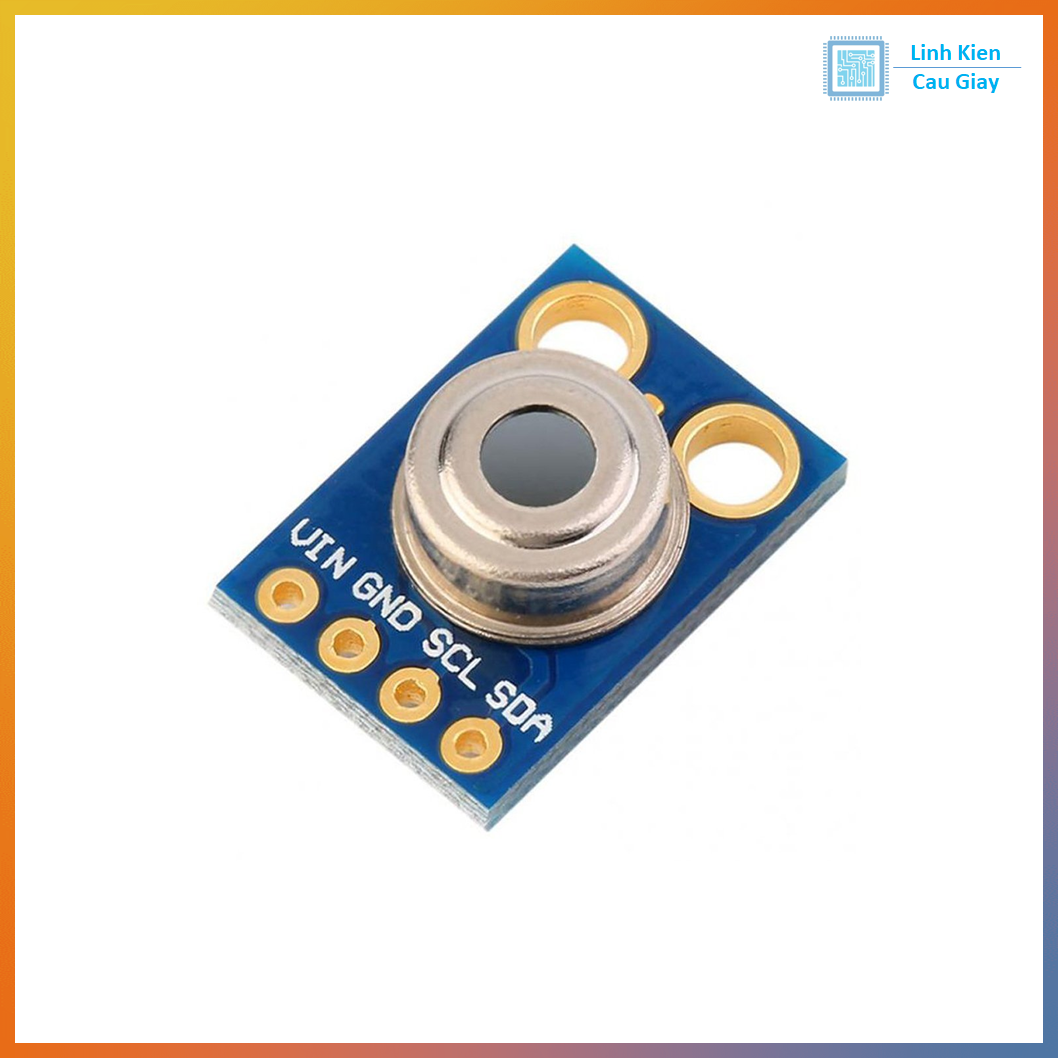

GY-906 là module cảm biến nhiệt độ hồng ngoại sử dụng chip MLX90614 của Melexis, cho phép đo nhiệt độ không tiếp xúc với độ chính xác cao. Cảm biến hoạt động dựa trên nguyên lý đo bức xạ hồng ngoại phát ra từ vật thể, sau đó tính toán ra giá trị nhiệt độ.

GY-906 hỗ trợ giao tiếp I2C, dễ dàng kết nối với các vi điều khiển như Arduino, ESP32, Raspberry Pi. Cảm biến có thể đo nhiệt độ vật thể từ khoảng cách xa (2 – 5 cm hoặc hơn) mà không cần tiếp xúc trực tiếp, rất hữu ích trong các ứng dụng đo nhiệt độ cơ thể, thực phẩm, hoặc thiết bị đang hoạt động.

Ứng dụng

Đo nhiệt độ cơ thể: Dùng trong nhiệt kế điện tử, máy đo trán.
Giám sát nhiệt độ máy móc: Đo động cơ, bộ nguồn, linh kiện công suất.
Hệ thống an toàn: Cảnh báo khi nhiệt độ vượt ngưỡng.
IoT & Nhà thông minh: Kết hợp hệ thống giám sát nhiệt độ từ xa.
Nghiên cứu khoa học: Đo nhiệt độ bề mặt vật thể trong phòng thí nghiệm.

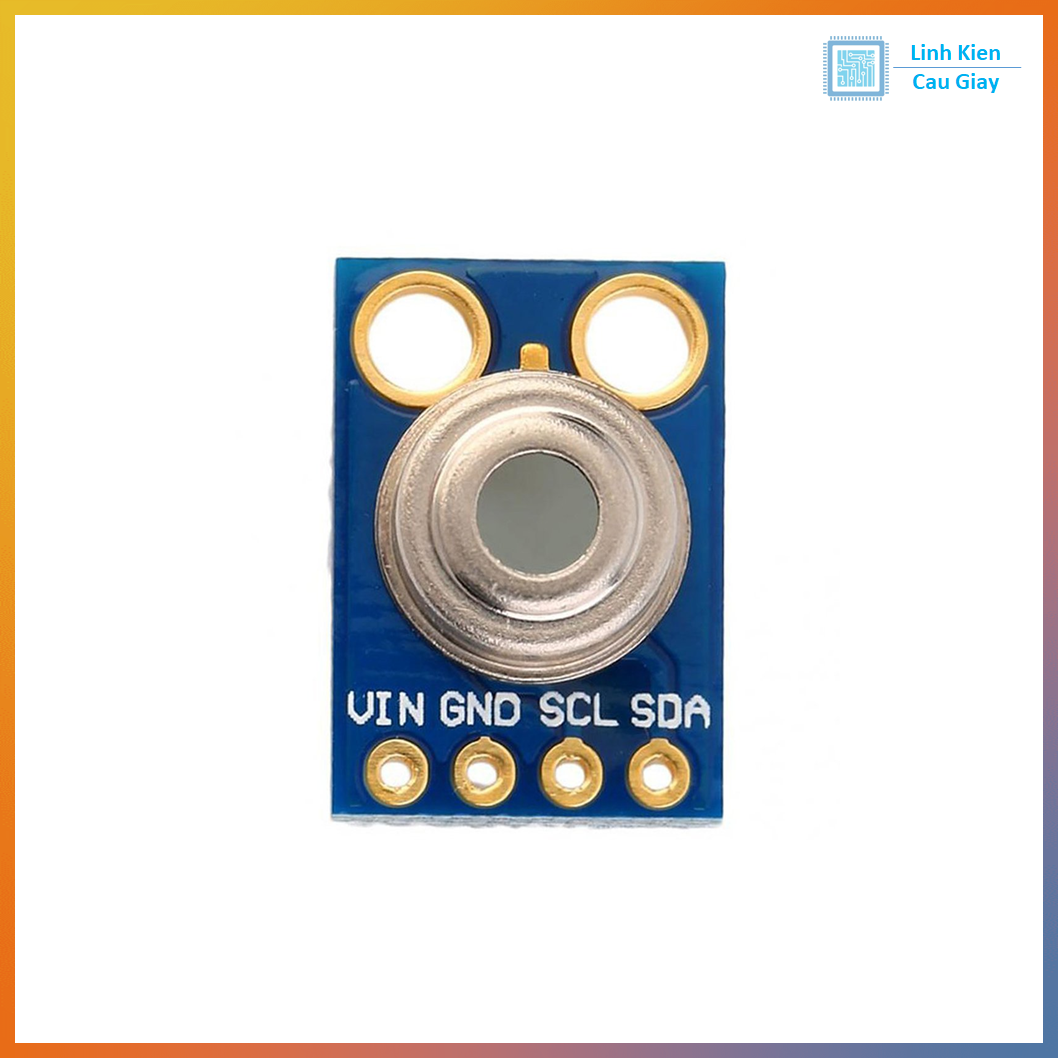

Sơ đồ chân

Module GY-906 thường có 4 chân:

VIN – Nguồn 3.3V ~ 5V.
GND – Mass nguồn.
SCL – Chân clock I2C.
SDA – Chân dữ liệu I2C.

Thông số kĩ thuật

Chip cảm biến: MLX90614ESF.
Nguồn hoạt động: 3.3V – 5V DC.
Giao tiếp: I2C (địa chỉ mặc định 0x5A).
Dải đo nhiệt độ vật thể: -70°C ~ +380°C.
Dải đo nhiệt độ môi trường: -40°C ~ +125°C.
Độ chính xác: ±0.5°C (trong dải -20°C ~ 120°C).
Góc quét: ~35°.
Kích thước module: ~20mm × 15mm.

Hướng dẫn sử dụng

VIN → 3.3V hoặc 5V từ Arduino/ESP32.
GND → GND.
SCL → Chân SCL (Arduino Uno: A5, ESP32: GPIO22).
SDA → Chân SDA (Arduino Uno: A4, ESP32: GPIO21).

Thư viện: Adafruit-MLX90614-Library

Code Arduino mẫu:

#include <Wire.h>
#include <Adafruit_MLX90614.h>

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
Serial.begin(9600);
mlx.begin();
}

void loop() {
Serial.print("Nhiet do vat the: ");
Serial.print(mlx.readObjectTempC());
Serial.println(" *C");

Serial.print("Nhiet do moi truong: ");
Serial.print(mlx.readAmbientTempC());
Serial.println(" *C");

delay(1000);
}

Đo ở khoảng cách 2 – 5 cm cho kết quả chính xác nhất.
Tránh ánh sáng hồng ngoại mạnh (như ánh sáng mặt trời) chiếu trực tiếp vào cảm biến.
Nếu đo cơ thể người, nên để cảm biến ổn định nhiệt độ trước khi đo.
