Cảm Biến Nhiệt Độ DS18B20
(Mã SP:CG000155)
Thương hiệu: Chưa cập nhật
16.000₫
Mô tả sản phẩm
Cảm Biến Nhiệt Độ DS18B20 là giải pháp đo nhiệt độ chính xác, sử dụng chip DS18B20 của Maxim Integrated với giao thức 1-Wire độc đáo. Module hỗ trợ đo nhiệt độ từ -55°C đến 125°C với độ chính xác ±0.5°C, lý tưởng cho các dự án điện tử DIY. Với khả năng kết nối nhiều cảm biến trên cùng một dây dữ liệu, DS18B20 hoạt động ổn định trong dải điện áp 3-5V, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế nhỏ gọn, tích hợp điện trở kéo lên 4.7kΩ (trên một số module), sản phẩm phù hợp cho hệ thống giám sát nhiệt độ, máy in 3D, và IoT.
Đặc điểm nổi bật:
-
Giao thức 1-Wire, hỗ trợ nhiều cảm biến trên cùng dây.
-
Dải đo nhiệt độ: -55°C đến 125°C, độ chính xác ±0.5°C.
-
Điện áp hoạt động 3-5V, tiêu thụ dòng thấp (~1mA).
-
Kích thước nhỏ gọn: ~18 x 5mm (tùy phiên bản).
-
Giá thành hợp lý, dễ tích hợp vào dự án DIY.
Ứng dụng
-
Máy in 3D: Đo nhiệt độ đầu đùn và bàn in nóng (Ender 3, CR-10).
-
Giám sát nhiệt độ: Theo dõi nhiệt độ trong nhà thông minh, kho lạnh, hoặc phòng thí nghiệm.
-
Nông nghiệp: Đo nhiệt độ đất hoặc không khí trong nhà kính.
-
Dự án DIY: Tích hợp vào hệ thống điều khiển nhiệt độ tự động.
-
Học tập và thực hành: Dùng trong các bài học về cảm biến 1-Wire và vi điều khiển.
Sơ đồ chân
Cảm Biến Nhiệt Độ DS18B20 có các chân kết nối chính:
-
VCC: Nguồn dương (3-5V DC).
-
GND: Nguồn âm (đất).
-
DQ: Chân dữ liệu 1-Wire (kết nối với vi điều khiển qua điện trở kéo lên 4.7kΩ).
Lưu ý:
-
Điện trở kéo lên 4.7kΩ giữa DQ và VCC là bắt buộc để ổn định tín hiệu 1-Wire.
-
Kiểm tra datasheet từ Maxim Integrated hoặc nhãn module (như hshop.vn) trước khi kết nối để tránh đảo cực.
Thông số kĩ thuật
-
Chip: DS18B20 (Maxim Integrated).
-
Giao thức: 1-Wire.
-
Điện áp hoạt động: 3-5V DC.
-
Dòng tiêu thụ: ~1mA (hoạt động), <1µA (ngủ).
-
Dải đo nhiệt độ: -55°C đến 125°C.
-
Độ chính xác: ±0.5°C (-10°C đến +85°C).
-
Độ phân giải: 9-12 bit (điều chỉnh qua phần mềm).
-
Thời gian đáp ứng: ~750ms (thời gian lấy mẫu).
-
Nhiệt độ hoạt động: -55°C đến 125°C.
-
Kích thước: ~18 x 5mm (tùy phiên bản).
-
Trọng lượng: ~1-2g.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).
-
Vi điều khiển (Arduino, Raspberry Pi) với giao tiếp 1-Wire.
-
Dây nối hoặc breadboard.
-
Điện trở kéo lên 4.7kΩ (nếu module không tích hợp).
-
-

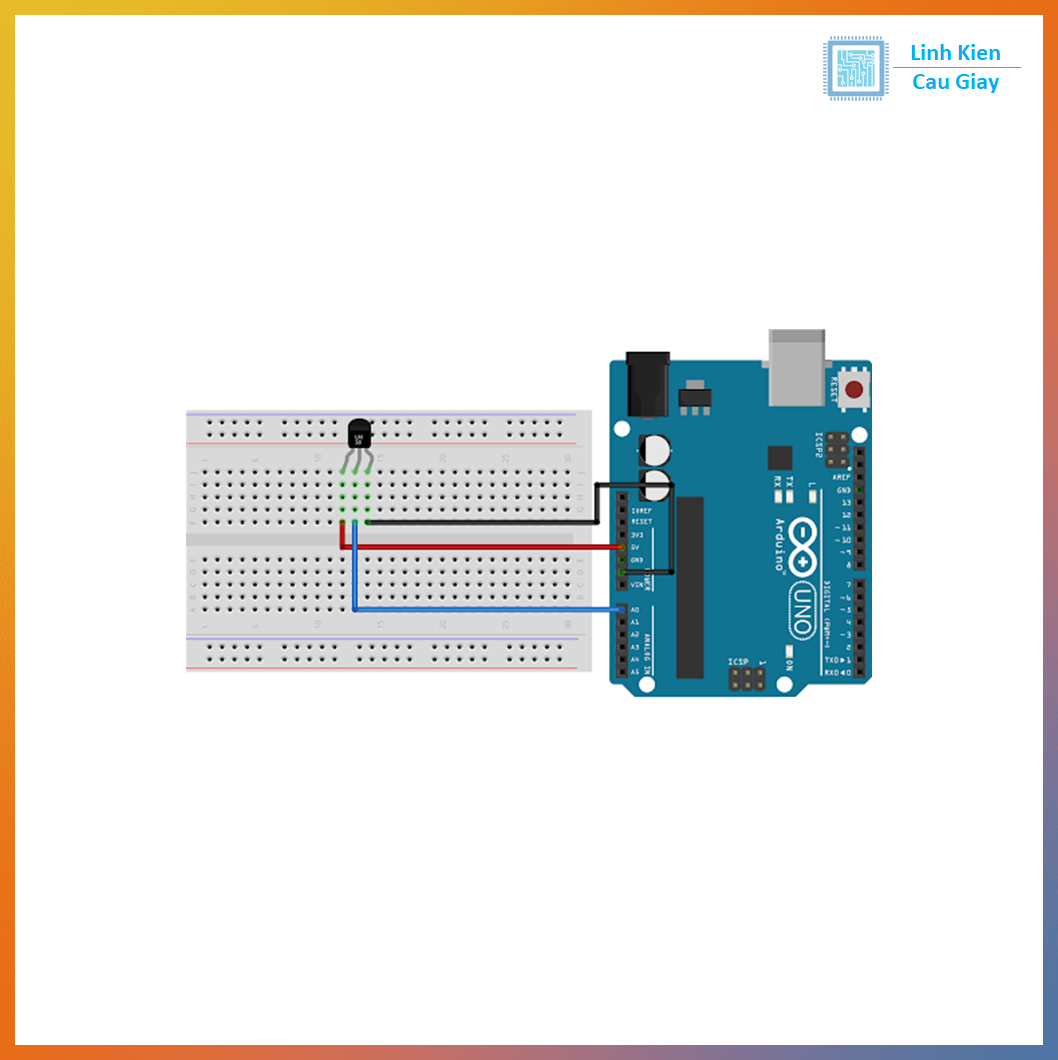

Kết nối:
-
Kết nối VCC vào nguồn 3-5V.
-
Kết nối GND vào đất.
-
Kết nối DQ vào chân digital của vi điều khiển (ví dụ: D2 trên Arduino) qua điện trở 4.7kΩ kéo lên VCC.
-
Đặt cảm biến tiếp xúc trực tiếp với môi trường cần đo nhiệt độ.
-
-
Lập trình và kiểm tra:
-
Cài đặt thư viện OneWire và DallasTemperature trong Arduino IDE.
-
Tải code mẫu để đọc nhiệt độ qua giao thức 1-Wire.
-
Kiểm tra giá trị nhiệt độ qua Serial Monitor.
-
Lưu ý:
-
Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng cảm biến.
-
Đảm bảo điện trở kéo lên 4.7kΩ giữa DQ và VCC để ổn định tín hiệu 1-Wire.
-
Tránh uốn cong dây quá mức hoặc tiếp xúc nước để bảo vệ cảm biến.
-
Hiệu chuẩn với thiết bị đo nhiệt độ chuẩn nếu cần độ chính xác cao (±0.5°C).

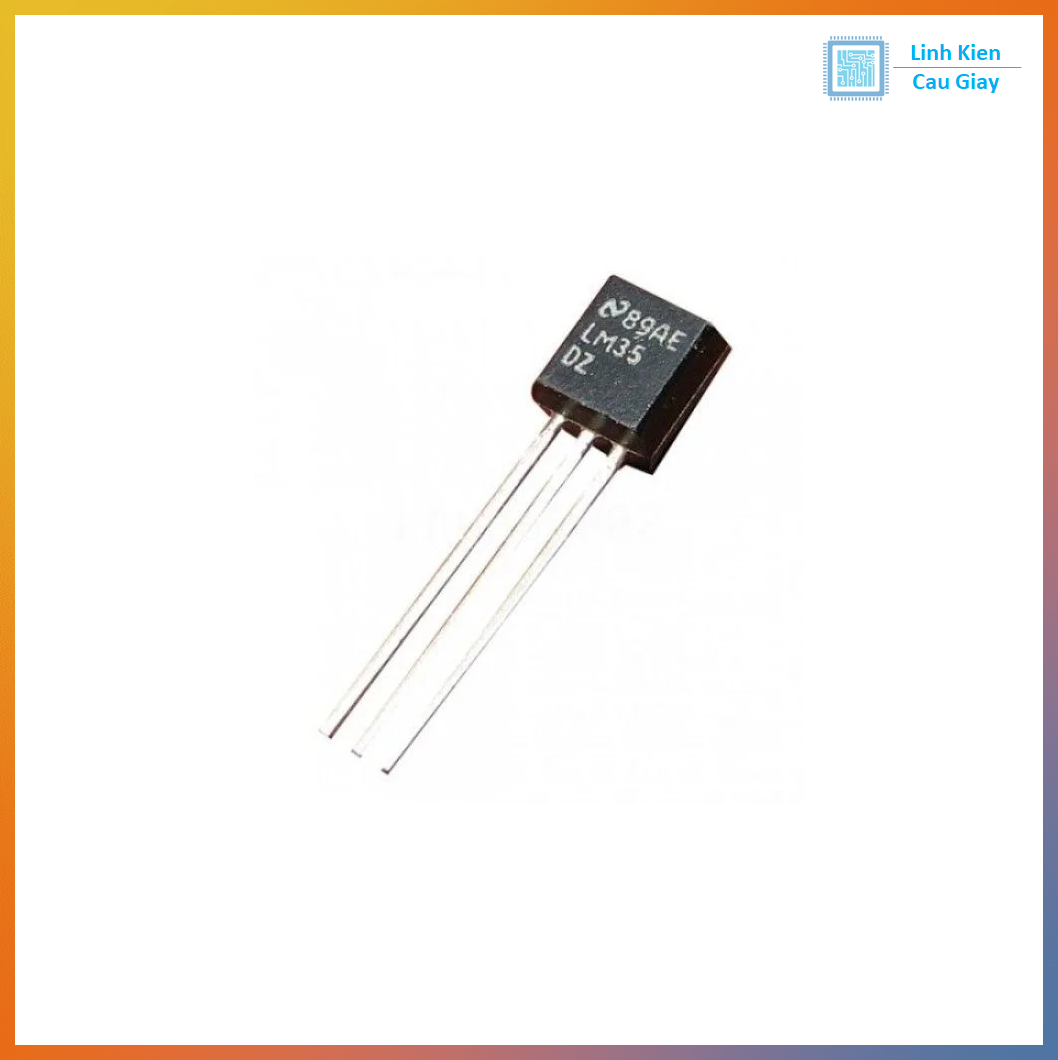

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
