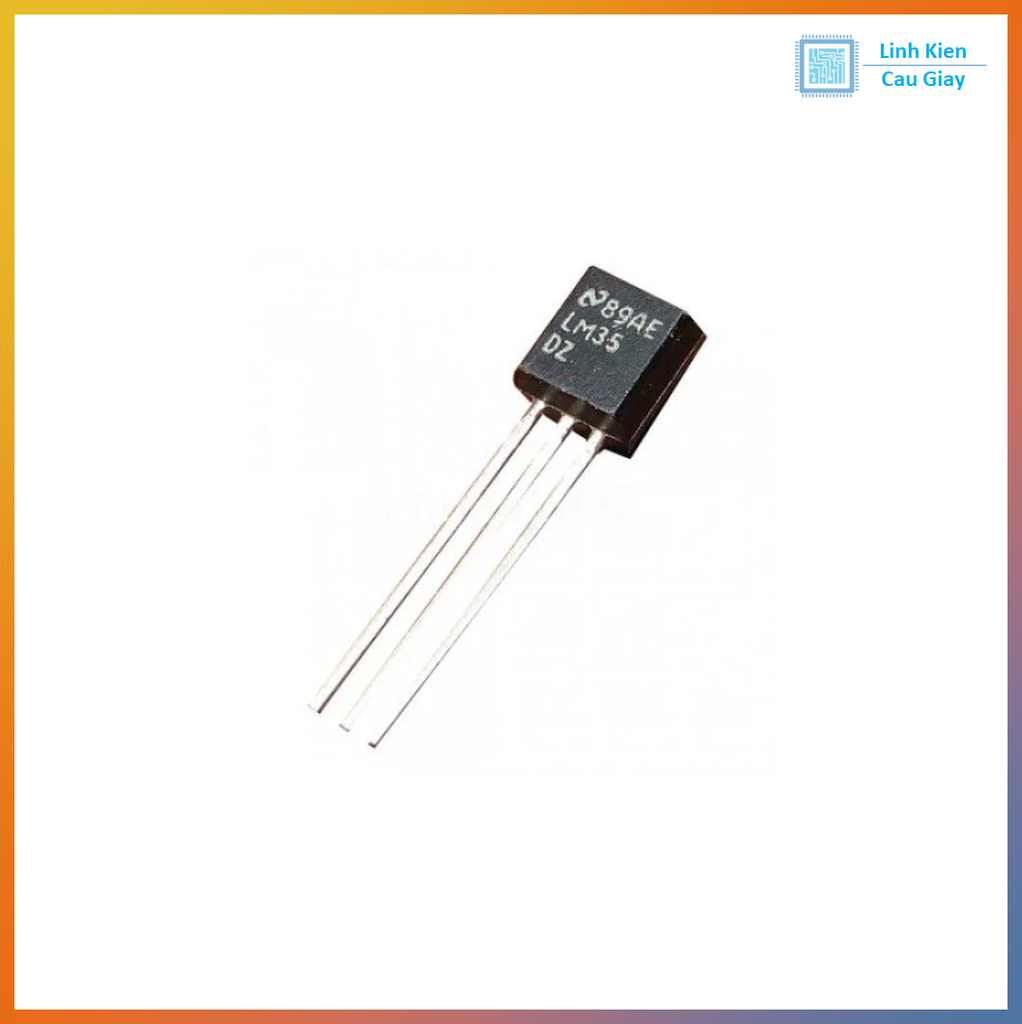

Cảm Biến Nhiệt Độ LM35 3.3-5V Đầu Ra Analog

Mô tả sản phẩm

Cảm Biến Nhiệt Độ LM35 là cảm biến nhiệt độ chính xác, sử dụng chip LM35 của Texas Instruments, cung cấp đầu ra analog tuyến tính với độ chính xác ±0.5°C tại 25°C. Module hoạt động trong dải điện áp 3.3-5V, đo nhiệt độ từ -55°C đến 150°C, lý tưởng cho các dự án điện tử DIY. Với thiết kế nhỏ gọn, dễ tích hợp với Arduino, Raspberry Pi, và các vi điều khiển khác, sản phẩm được sử dụng rộng rãi trong giám sát nhiệt độ, hệ thống tự động hóa, và học tập. Tích hợp điện trở kéo lên, module đảm bảo tín hiệu ổn định và đáng tin cậy.

Đặc điểm nổi bật:

• Đầu ra analog tuyến tính (10mV/°C).

• Dải đo nhiệt độ: -55°C đến 150°C, độ chính xác ±0.5°C.

• Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp (~60µA).

• Kích thước nhỏ gọn: ~20 x 10mm (tùy phiên bản).

• Giá thành hợp lý, dễ sử dụng cho người mới và chuyên gia.

Ứng dụng

• Giám sát nhiệt độ: Theo dõi nhiệt độ trong nhà thông minh, kho lạnh, hoặc phòng thí nghiệm.

• Dự án DIY: Tích hợp vào hệ thống điều khiển nhiệt độ tự động.

• Nông nghiệp: Đo nhiệt độ đất hoặc không khí trong nhà kính.

• Công nghiệp: Kiểm tra nhiệt độ trong máy móc, dây chuyền sản xuất.

• Học tập và thực hành: Dùng trong các bài học về cảm biến analog và vi điều khiển.

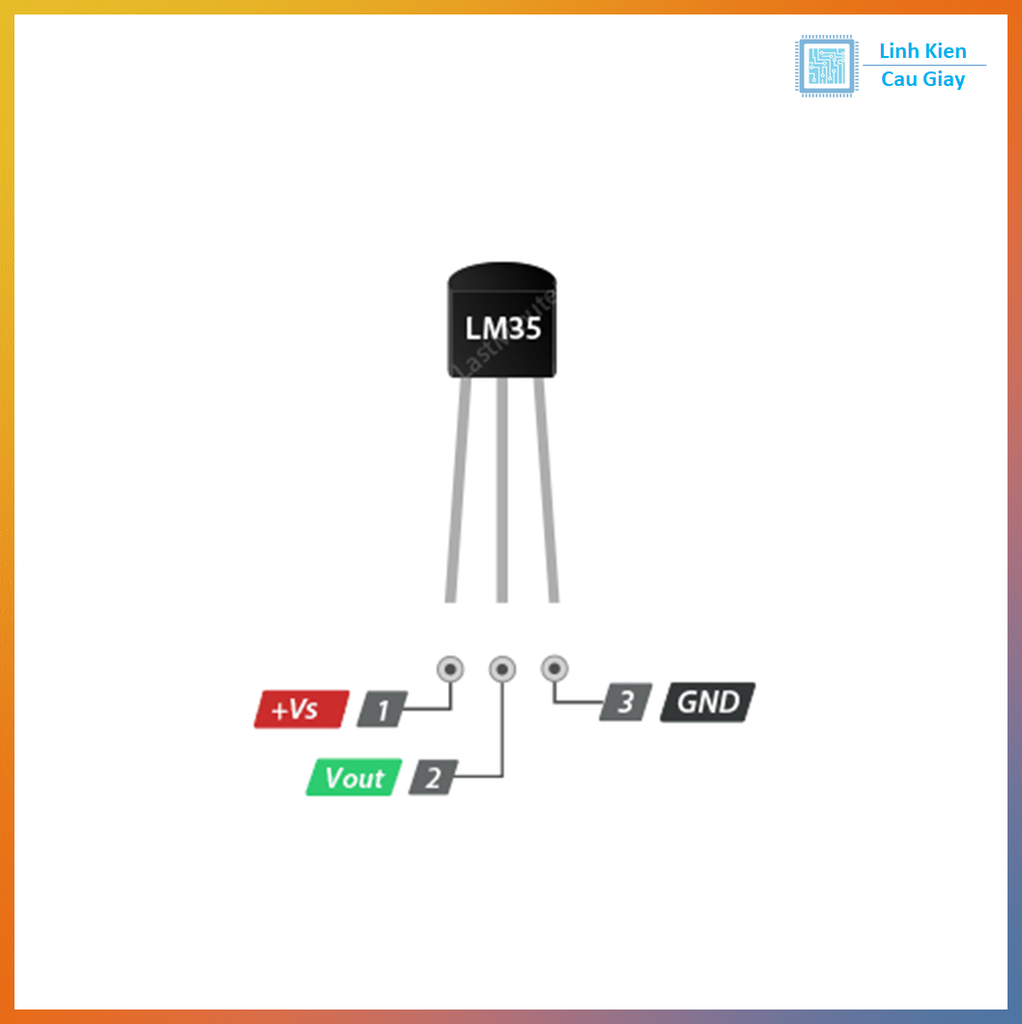

Sơ đồ chân

Cảm Biến Nhiệt Độ LM35 có các chân kết nối chính:

• VCC: Nguồn dương (3.3-5V DC).

• GND: Nguồn âm (đất).

• VOUT: Đầu ra analog (điện áp tương ứng với nhiệt độ, 10mV/°C).

Lưu ý:

• Cần kết nối với ADC của vi điều khiển để đọc giá trị analog.

Thông số kĩ thuật

• Chip: LM35 (Texas Instruments).

• Điện áp hoạt động: 4-30V DC (thường dùng 3.3-5V với module).

• Dòng tiêu thụ: ~60µA.

• Dải đo nhiệt độ: -55°C đến 150°C.

• Độ chính xác:

  • ±0.5°C tại 25°C.

  • ±1°C từ -10°C đến 100°C.

• Đầu ra: Analog, 10mV/°C (tính từ 0°C).

• Thời gian đáp ứng: ~0.5s (trong không khí).

• Nhiệt độ hoạt động: -55°C đến 150°C.

• Kích thước: ~20 x 10mm (tùy module).

• Trọng lượng: ~2-5g (tùy phiên bản).

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

   • Vi điều khiển (Arduino, Raspberry Pi) với ADC để đọc tín hiệu analog.

   • Dây nối hoặc breadboard.

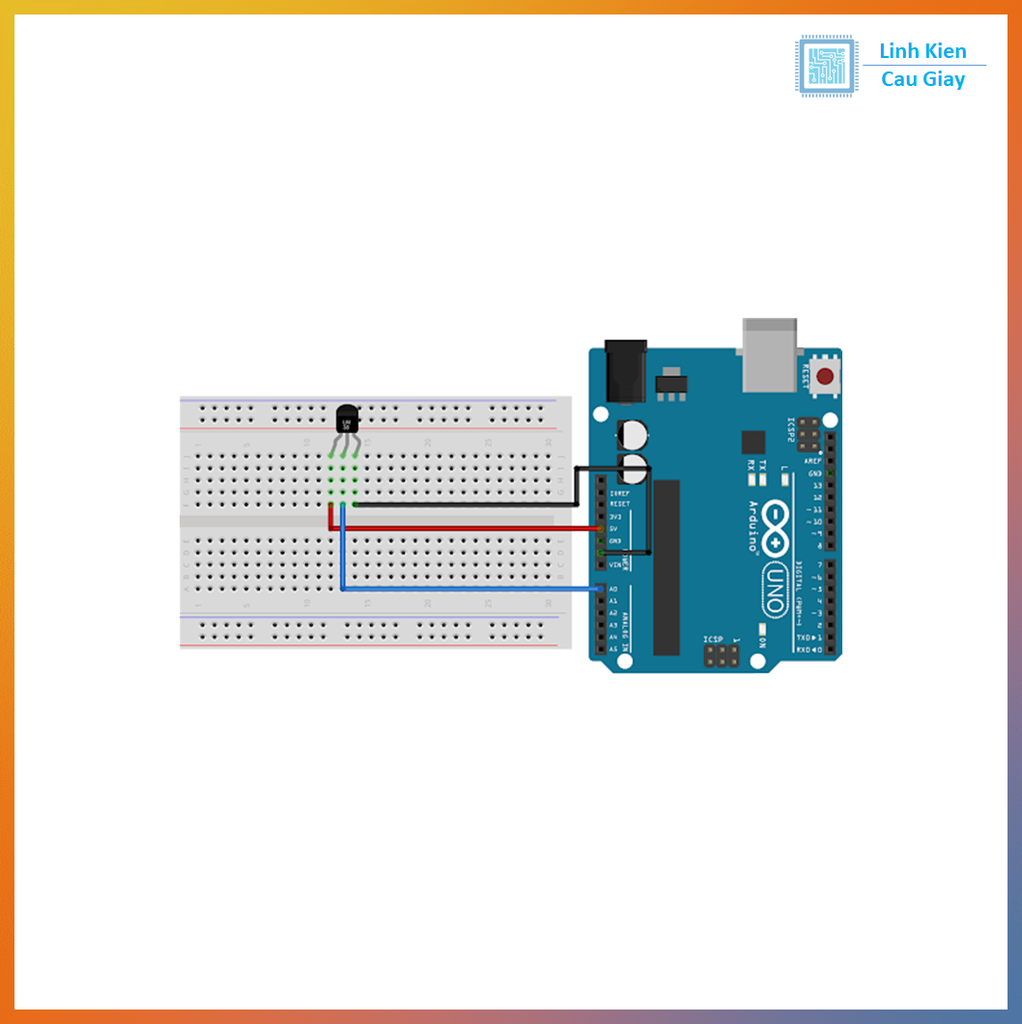

2. Kết nối:

   • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

   • Kết nối VOUT đến chân analog của vi điều khiển (ví dụ: A0 trên Arduino).

   • Đảm bảo cảm biến tiếp xúc trực tiếp với môi trường cần đo nhiệt độ.

3. Kiểm tra và sử dụng:

   • Bật nguồn, đọc giá trị analog (0-1023) trên Arduino và quy đổi thành nhiệt độ (10mV/°C).

   • Nếu dùng Arduino, viết code để hiển thị nhiệt độ qua Serial Monitor.

   • Đặt cảm biến ở nơi thoáng khí, tránh ánh sáng mặt trời trực tiếp để giảm nhiễu nhiệt.

Lưu ý:

• Không cấp nguồn vượt 30V hoặc đảo cực để tránh hỏng cảm biến.

• Đảm bảo cảm biến tiếp xúc tốt với môi trường đo để tránh sai lệch.

• Hiệu chuẩn với nhiệt kế chuẩn nếu cần độ chính xác cao (±0.5°C).

• Tránh tiếp xúc với nước hoặc chất lỏng nếu không được bọc cách điện.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
