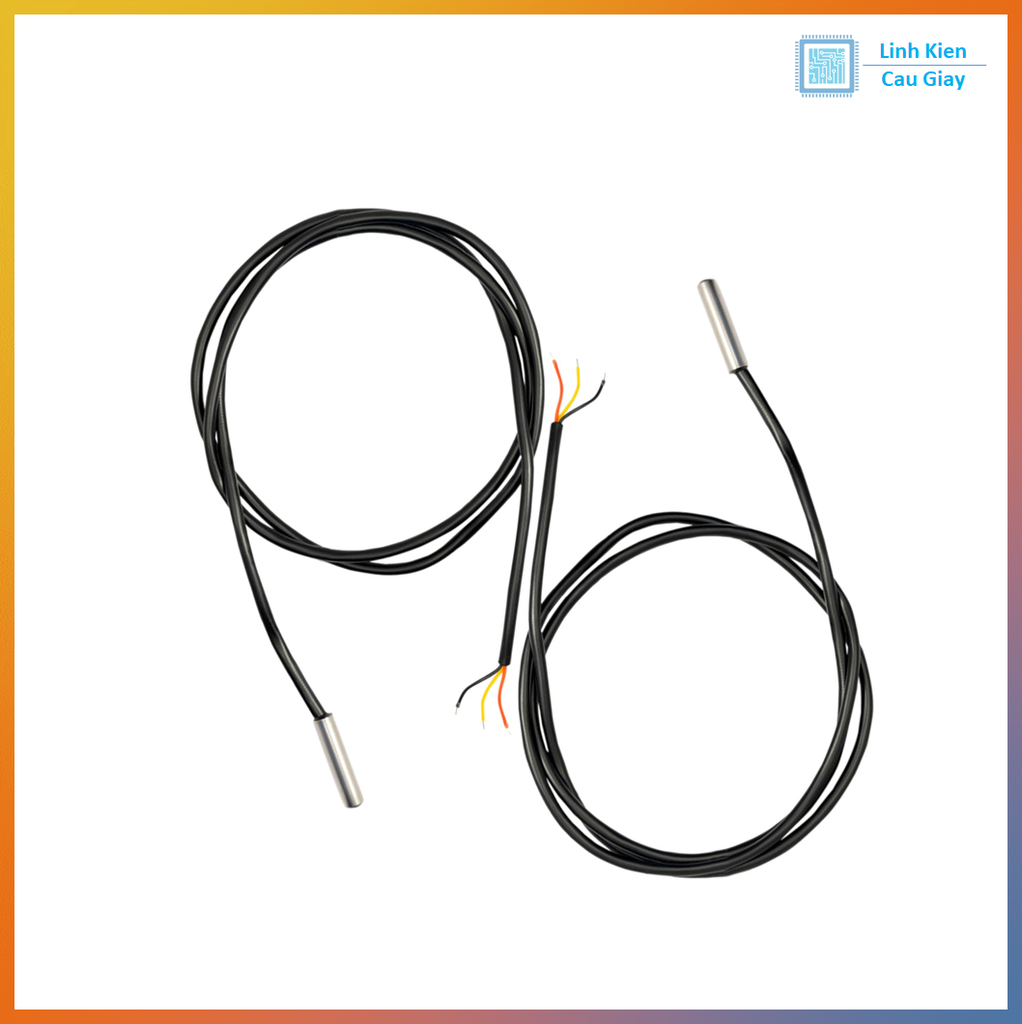

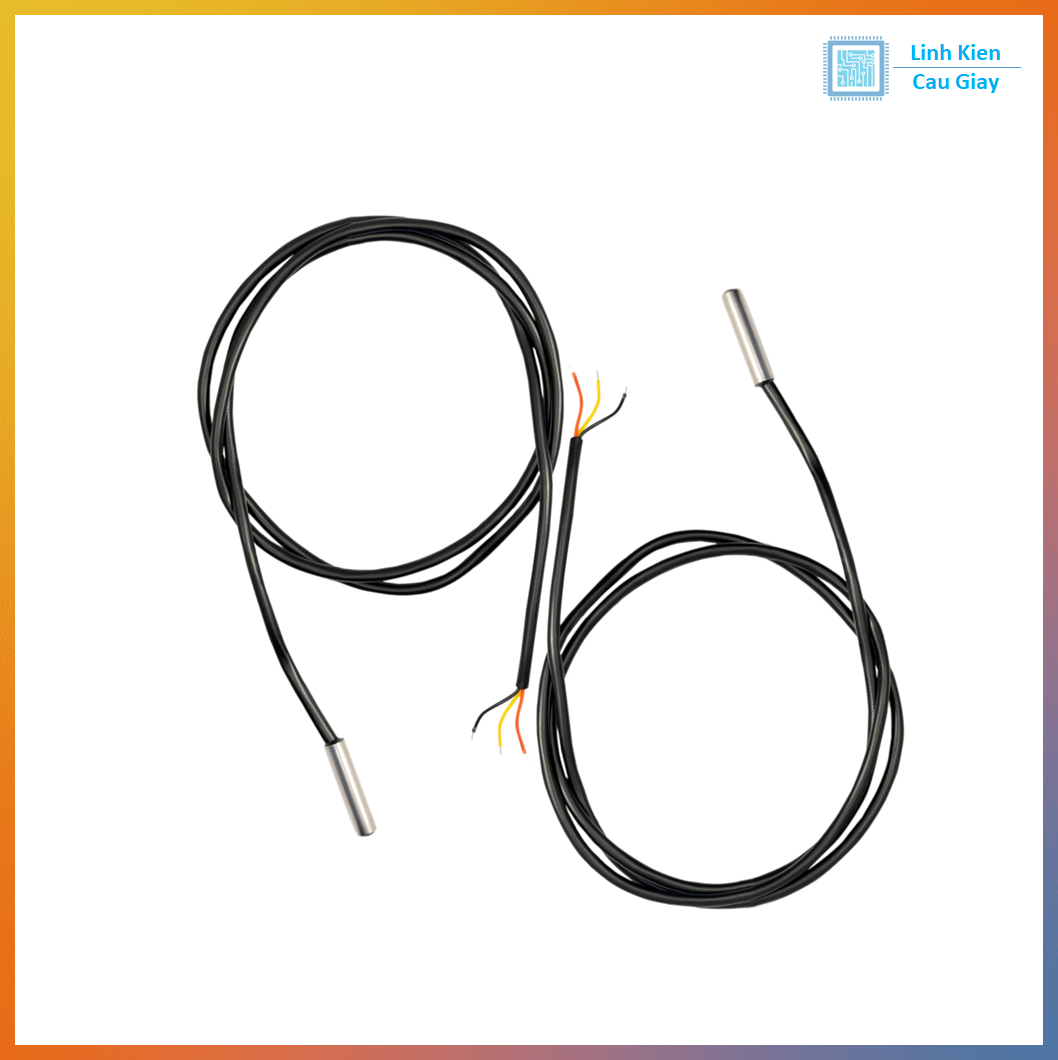

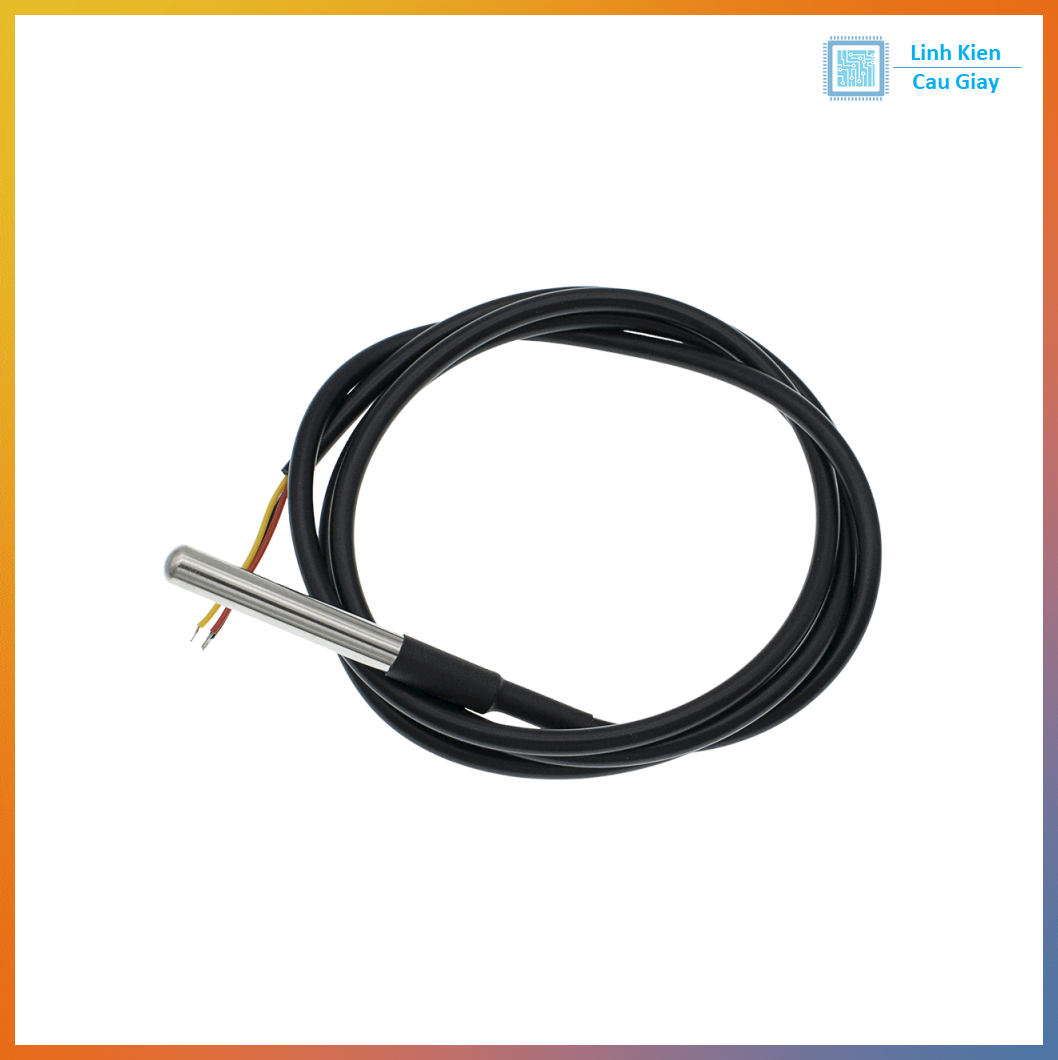

Dây Đo Nhiệt Độ Sử Dụng DS18B20 1-Wire 1m

Mô tả sản phẩm

Dây Đo Nhiệt Độ Sử Dụng DS18B20 1-Wire 1m là giải pháp đo nhiệt độ chính xác, sử dụng cảm biến DS18B20 của Maxim Integrated với giao thức 1-Wire. Với chiều dài dây 1m, dây được bọc cách nhiệt (thường bằng PVC hoặc Teflon), hỗ trợ đo nhiệt độ từ -55°C đến 125°C với độ chính xác ±0.5°C. Đầu nối thường là XH2.54-3P (VCC, GND, DQ), tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế nhỏ gọn, chống ăn mòn, sản phẩm lý tưởng cho máy in 3D, hệ thống giám sát nhiệt độ, và dự án DIY.

Đặc điểm nổi bật:

  • Giao thức 1-Wire, hỗ trợ nhiều cảm biến trên cùng đường dây.

  • Dải đo nhiệt độ: -55°C đến 125°C, độ chính xác ±0.5°C.

  • Dây dài 1m, bọc cách nhiệt, đầu nối XH2.54-3P.

  • Điện áp hoạt động 3-5V, tiêu thụ dòng thấp.

  • Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

  • Máy in 3D: Đo nhiệt độ đầu đùn và bàn in nóng (Ender 3, CR-10).

  • Hệ thống giám sát: Theo dõi nhiệt độ trong nhà thông minh, kho lạnh.

  • Nông nghiệp: Đo nhiệt độ đất hoặc không khí trong nhà kính.

  • Dự án DIY: Tích hợp vào hệ thống điều khiển nhiệt độ tự động.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến nhiệt độ và vi điều khiển.

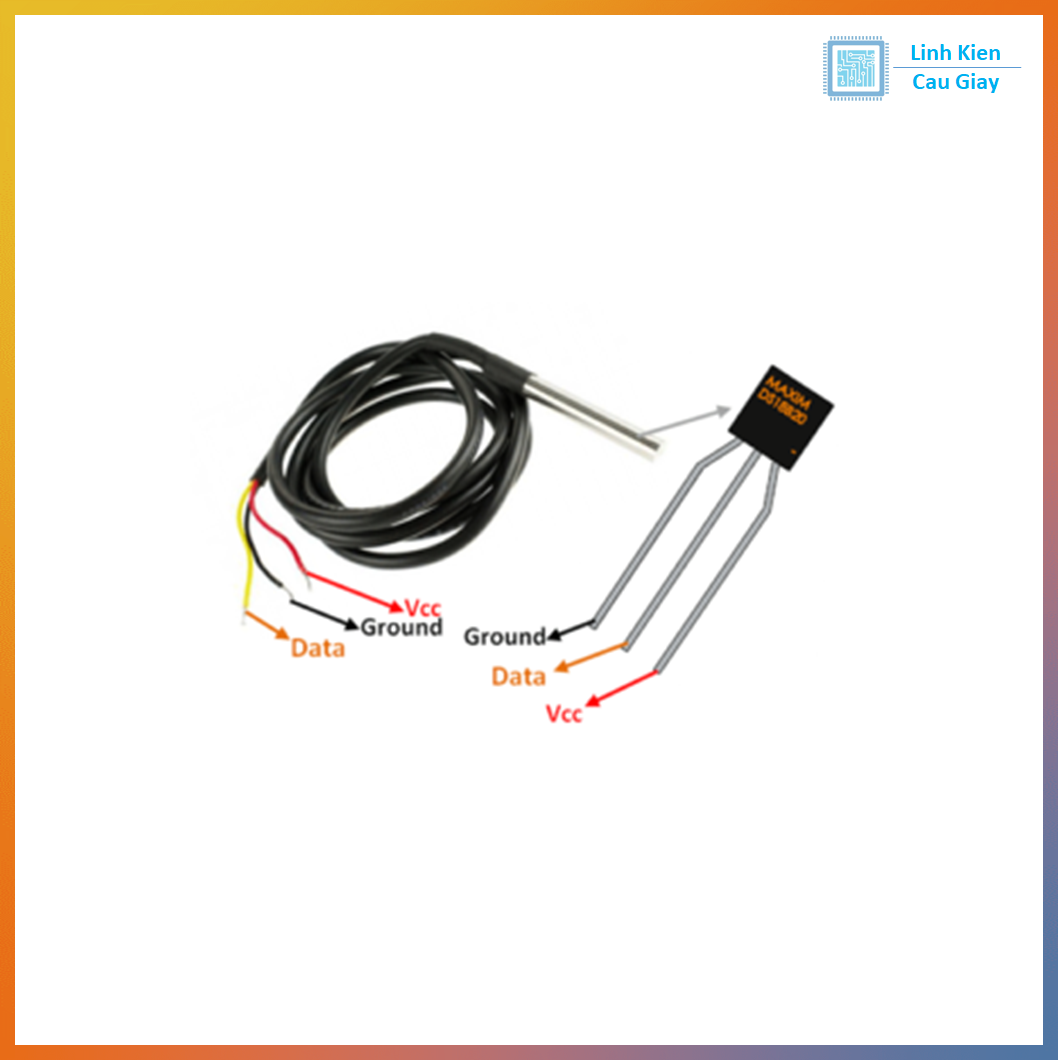

Sơ đồ chân

Dây Đo Nhiệt Độ DS18B20 có các đặc điểm kết nối chính:

  • Đầu nối: thường là dây trần phủ thiếc ( XH2.54-3P 3 chân, cách nhau 2.54mm tùy loại).

  • Dây dẫn: 3 dây (thường đỏ: VCC, đen: GND, vàng/xanh: DQ), bọc cách nhiệt, dài 1m.

  • Đầu đo: Cảm biến DS18B20 hàn dính, tiếp xúc nhiệt trực tiếp.

Lưu ý:

  • Dây đỏ thường là VCC (+), đen là GND (-), vàng/xanh là DQ (data), nhưng cần kiểm tra nhãn hoặc tài liệu từ nhà cung cấp (như hshop.vn).

  • Đảm bảo kết nối chắc chắn với bo mạch để tránh sai lệch nhiệt độ.

Thông số kĩ thuật

  • Cảm biến: DS18B20 (Maxim Integrated).

  • Giao thức: 1-Wire.

  • Điện áp hoạt động: 3-5V DC.

  • Dòng tiêu thụ: ~1mA (hoạt động), <1µA (ngủ).

  • Dải đo nhiệt độ: -55°C đến 125°C.

  • Độ chính xác: ±0.5°C (-10°C đến +85°C).

  • Chiều dài dây: 1m.

  • Chất liệu dây: PVC hoặc Teflon bọc cách nhiệt.

  • Thời gian đáp ứng: ~750ms (thời gian lấy mẫu).

  • Trọng lượng: ~10-15g (tùy phiên bản).

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Dây Đo Nhiệt Độ DS18B20 1m.

    • Nguồn điện 3-5V DC (USB 5V, pin, hoặc vi điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) với giao tiếp 1-Wire.

    • Dây nối hoặc breadboard.

    • Thư viện OneWireDallasTemperature cho Arduino.

  2. Kết nối:

    • Kết nối VCC (đỏ) vào nguồn 3-5V.

    • Kết nối GND (đen) vào đất.

    • Kết nối DQ (vàng/xanh) vào chân digital của vi điều khiển (ví dụ: D2 trên Arduino) qua điện trở kéo lên 4.7kΩ đến VCC.

    • Đặt đầu đo vào vị trí cần đo nhiệt độ (tiếp xúc trực tiếp).

  3. Lập trình và kiểm tra:

    • Cài đặt thư viện OneWireDallasTemperature trong Arduino IDE.

    • Tải code mẫu để đọc nhiệt độ qua giao thức 1-Wire.

    • Kiểm tra giá trị nhiệt độ qua Serial Monitor.



Thư Viện :

#include <OneWire.h>
#include <DallasTemperature.h>





Lưu ý:

  • Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng cảm biến.

  • Đảm bảo điện trở kéo lên 4.7kΩ giữa DQ và VCC để ổn định tín hiệu 1-Wire.

  • Tránh uốn cong dây quá mức hoặc tiếp xúc nước để bảo vệ cảm biến.

  • Hiệu chuẩn với thiết bị đo nhiệt độ chuẩn nếu cần độ chính xác cao.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
