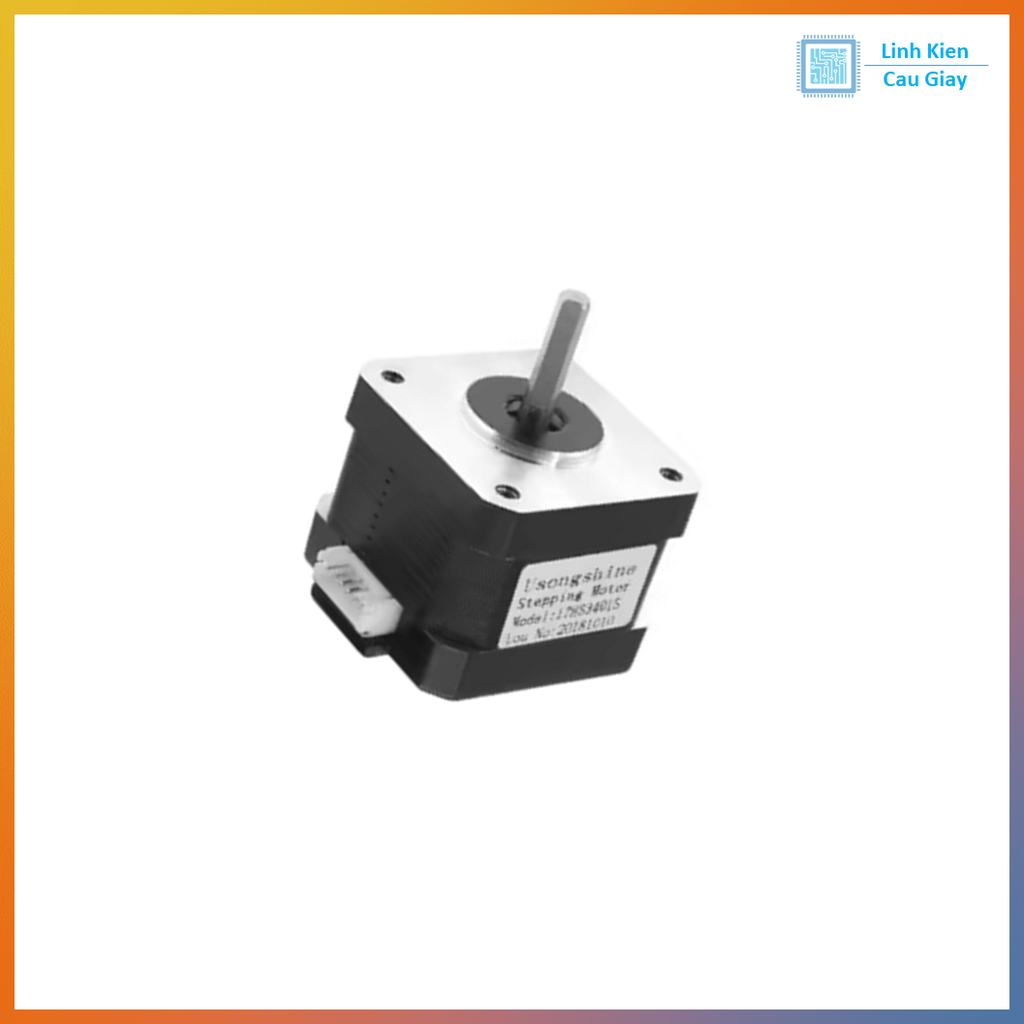

Động cơ step size 42 ngắn (NEMA17HS3401S)

Mô tả sản phẩm

Động cơ bước NEMA 17 size 42×42mm là loại động cơ phổ biến nhất trong máy in 3D (Ender/Prusa/Anycubic), máy CNC mini, robot và các dự án DIY cần độ chính xác cao.
Model 17HS4401S / HD6412-06 cho mô-men xoắn mạnh, hoạt động ổn định, độ rung thấp, chạy mượt ở tốc độ thấp lẫn tốc độ cao.
Dòng tiêu thụ từ 1.5A đến 2A, tương thích tốt với driver như A4988, DRV8825, TMC2208, TMC2100, TMC2225, TMC2209.

Ứng dụng

• Máy in 3D: trục X/Y/Z, đùn nhựa (extruder)

• Máy CNC mini, máy khắc laser

• Robot, tay gắp, cơ cấu truyền động tuyến tính

• Dự án DIY, mô hình tự động hóa

• Máy cuộn dây, máy đóng gói mini, thiết bị chuyển động chính xác

Sơ đồ chân

Động cơ 4 dây – 2 pha:

(Tùy lô màu có thể đổi, shop sẽ dán sơ đồ trên tem động cơ)

Tương thích driver: A4988, DRV8825, TMC2208, TMC2209, TMC2130, TB6600…

Thông số kĩ thuật

• Loại động cơ: Stepper Motor NEMA17 – Hybrid Step

• Kích thước thân: 42 × 42mm

• Dòng định mức: 1.5–2A / pha

• Góc bước: 1.8° (200 bước/vòng)

• Mô-men xoắn giữ: khoảng 40–50 N·cm (tùy model)

• Điện trở cuộn dây: tùy lô (shop có ghi trên tem)

• Chiều dài thân: 40–48mm (tùy mã 17HS / HD series)

• Trục motor: trục tròn D5 hoặc D5.5 dài 20–25mm

• Điện áp hoạt động: 3–12V (phụ thuộc driver)

• Trọng lượng: ~280–320g

Hướng dẫn sử dụng

• Kiểm tra đúng dòng định mức để chỉnh Vref driver A4988/TMC/DRV.

• Đảm bảo tản nhiệt driver tốt khi chạy dài.

• Lắp trục motor thẳng hàng với pulley/lead screw để tránh rung.

• Dùng giá đỡ NEMA17 để cố định động cơ chắc chắn.

• Không xoay trục mạnh bằng tay khi đang cấp điện.

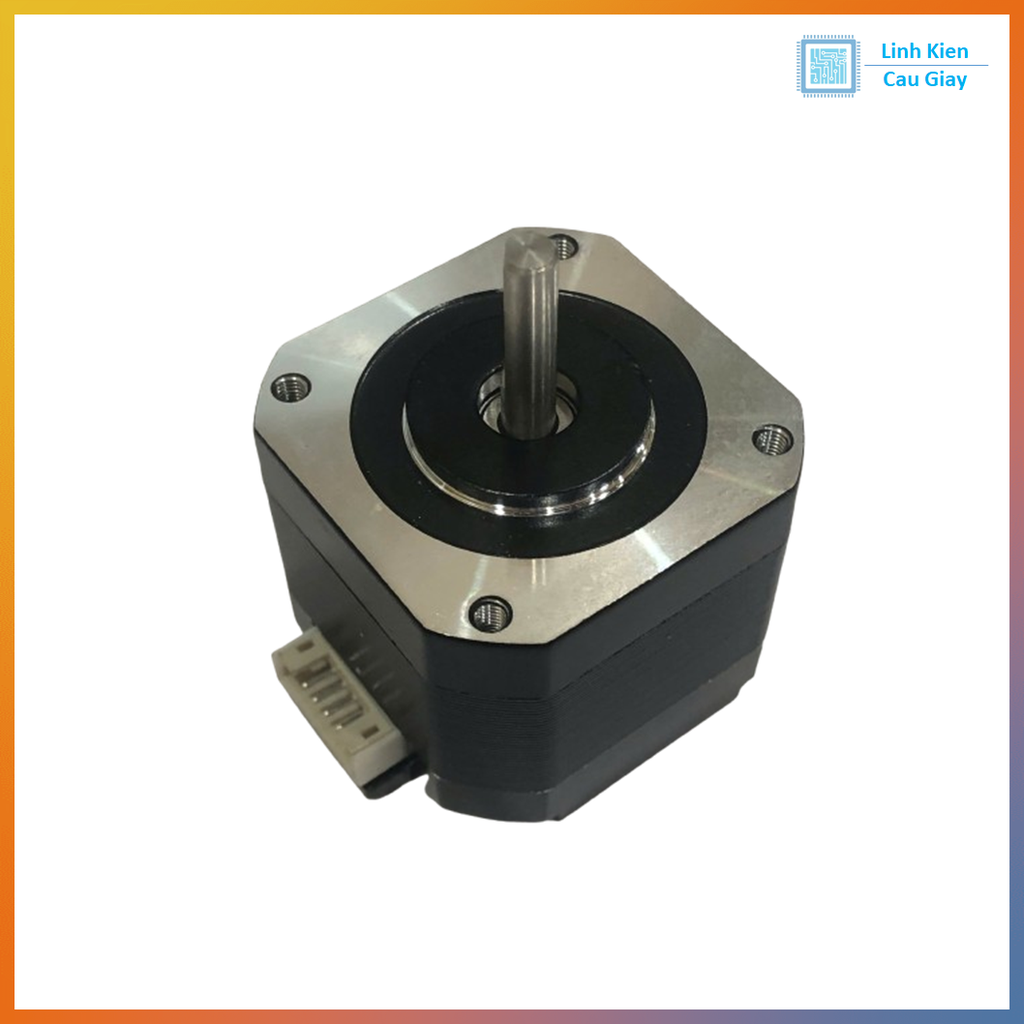

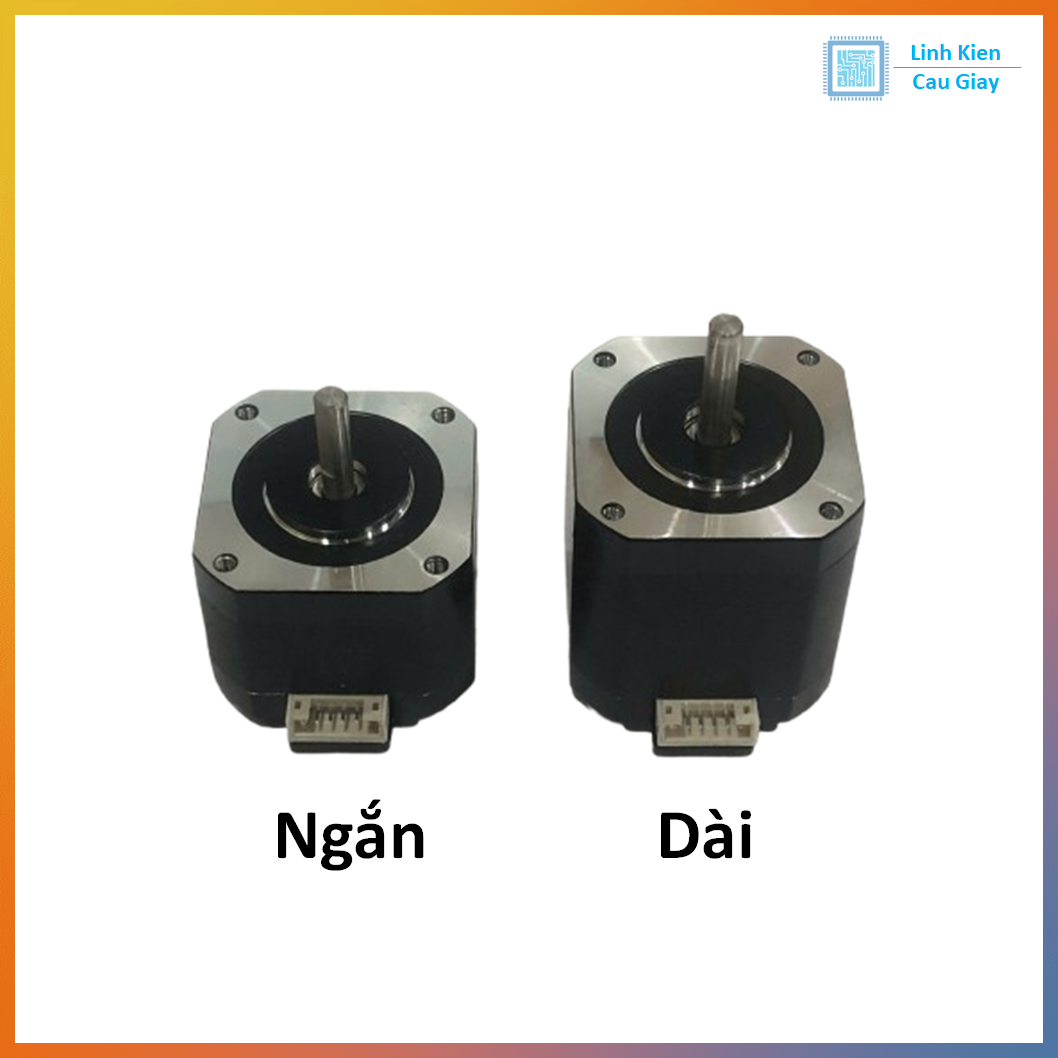

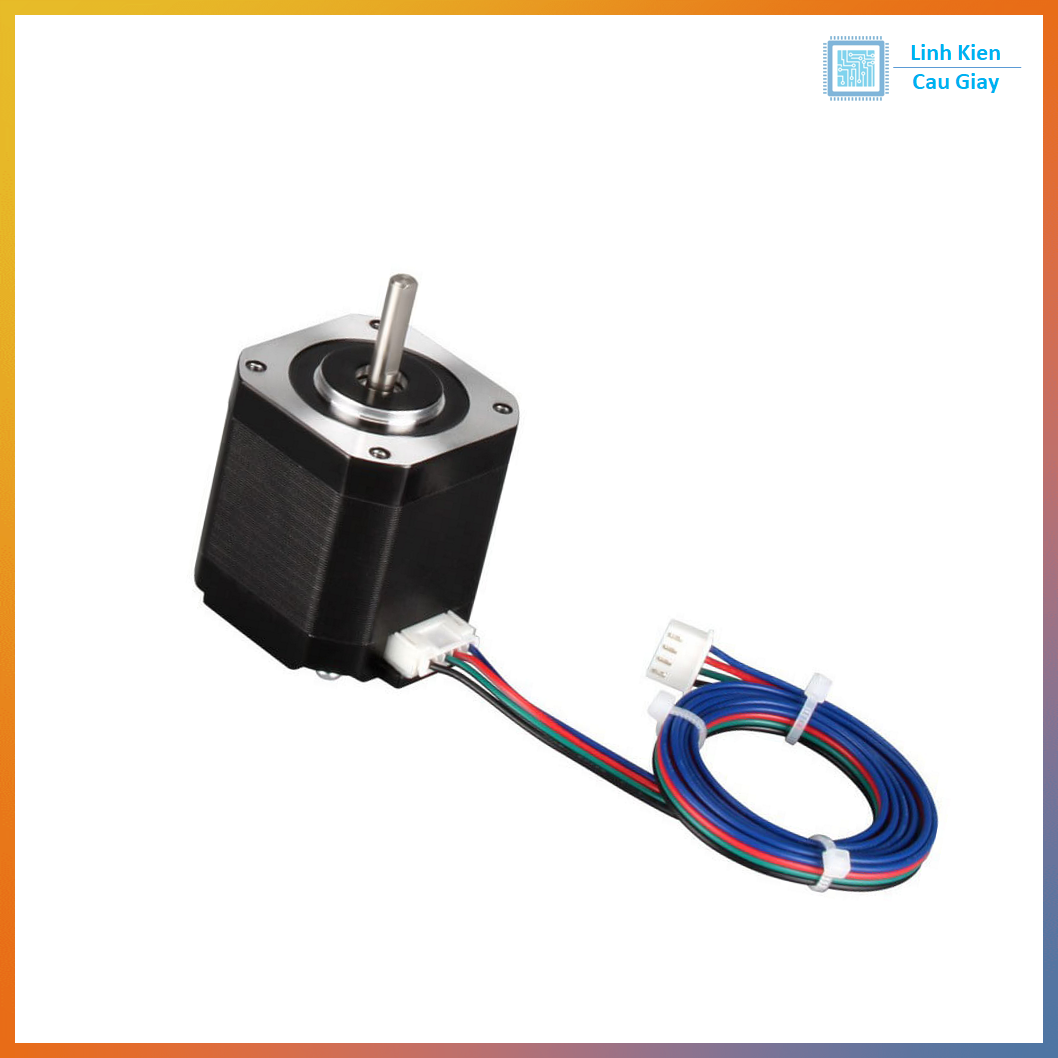

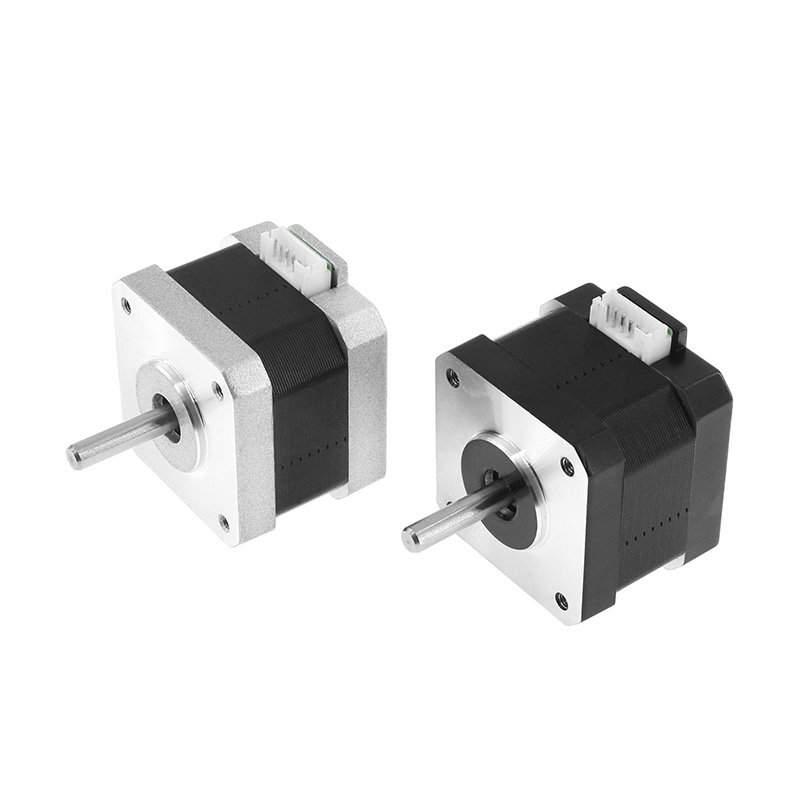

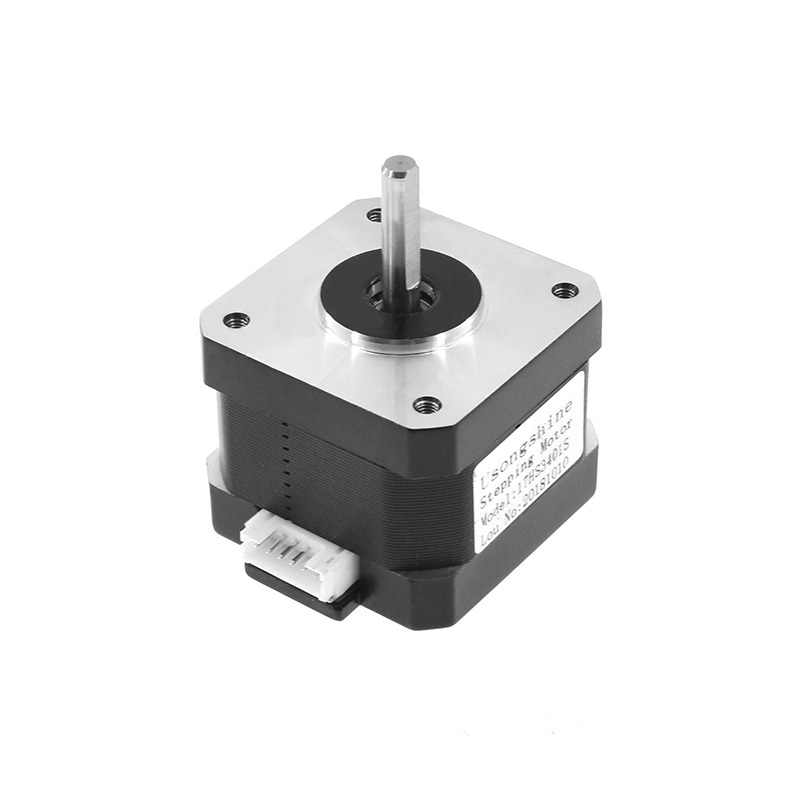

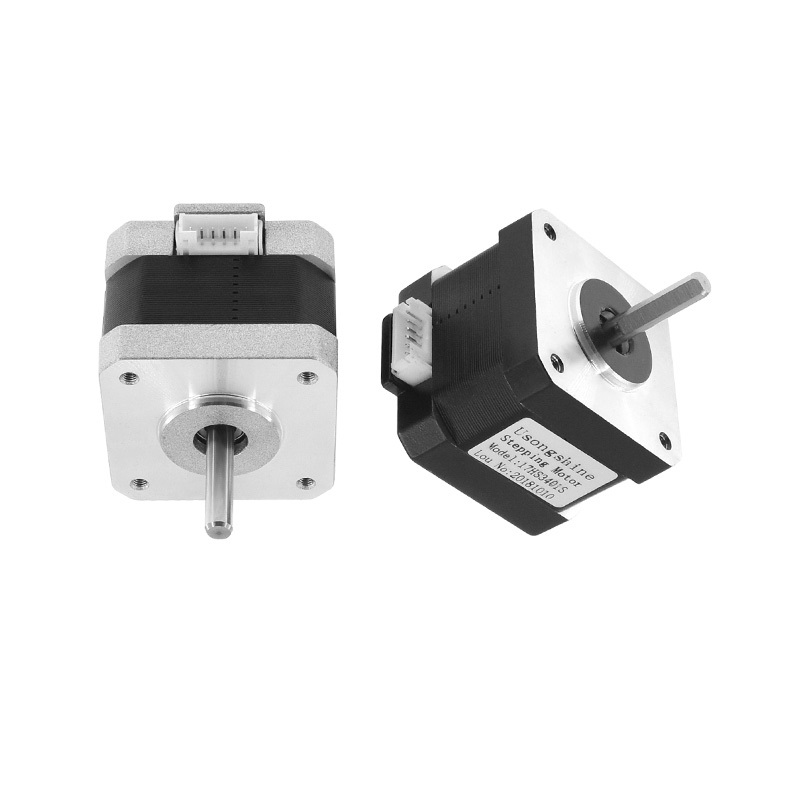

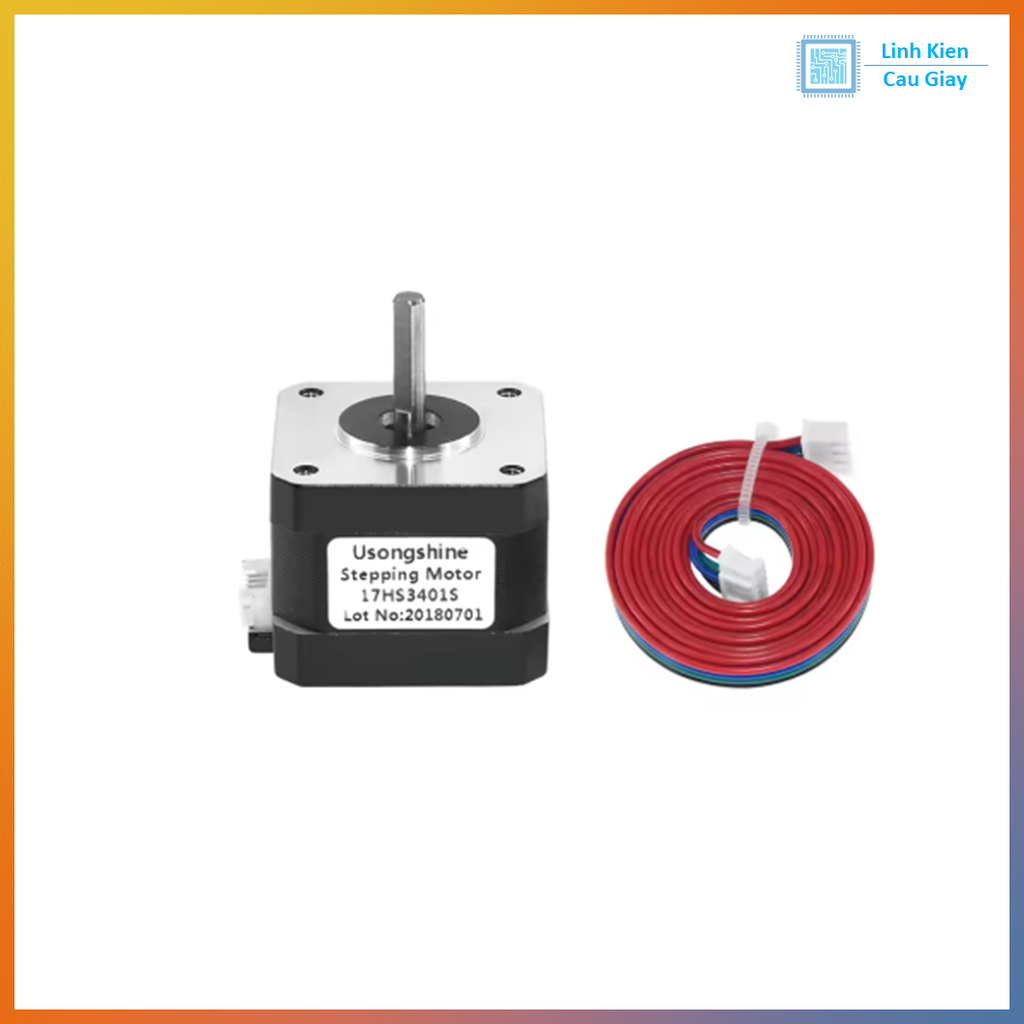

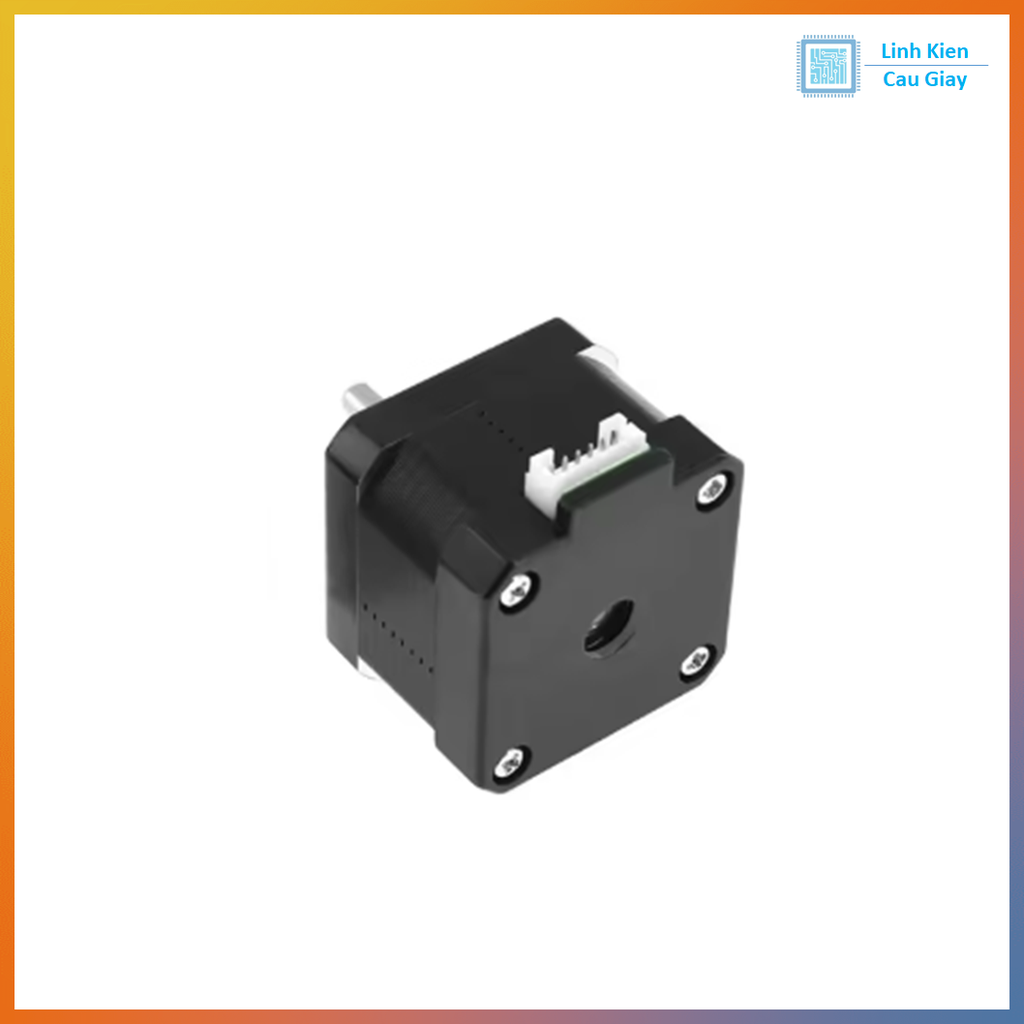

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
