Mô tả sản phẩm

17HS4023 là động cơ bước chuẩn NEMA17 size 42mm dạng thân ngắn (pancake stepper), thường dùng cho máy in 3D, extruder Titan, CNC mini và các hệ thống chuyển động chính xác.
Động cơ có kích thước nhỏ gọn nhưng vẫn cho mô-men xoắn ổn định, phù hợp các ứng dụng cần giảm trọng lượng đầu in hoặc tiết kiệm không gian

Chuẩn NEMA17 phổ biến
Thiết kế thân ngắn gọn nhẹ
Góc bước 1.8° cho độ chính xác cao
Trục D-shaft Φ5mm dễ gắn pulley
Hoạt động ổn định, độ rung thấp
Tương thích A4988, DRV8825, TMC2208, TMC2209...

Ứng dụng

Máy in 3D
Extruder Titan/BMG
Máy CNC mini
Máy khắc laser
Robot DIY
Thiết bị tự động hóa nhỏ

Sơ đồ chân

Thông số kĩ thuật

Model: 17HS4023
Loại motor: Stepper motor 2 phase
Chuẩn: NEMA17 / size 42
Kích thước mặt: 42 × 42mm
Chiều dài thân: ~23mm
Góc bước: 1.8° (200 bước/vòng)
Dòng định mức: 0.7A – 1A/phase
Điện áp tham khảo: 12V
Mô-men giữ: ~14N.cm
Đường kính trục: Φ5mm
Chiều dài trục: ~20–21mm
Số dây: 4 dây
Kiểu trục: D-cut

Hướng dẫn sử dụng

Kết nối với driver stepper (A4988/DRV8825/TMC...)
Cấp nguồn phù hợp cho driver
Điều chỉnh Vref đúng dòng motor
Không cấp trực tiếp vào nguồn DC không qua driver
Kiểm tra đúng cặp cuộn dây trước khi chạy

Motor thân ngắn sẽ yếu hơn loại 42-40 hoặc 42-48
Phù hợp extruder hơn là kéo tải nặng
Không cắm/rút motor khi đang cấp nguồn driver
Nên dùng tản nhiệt cho driver khi chạy liên tục

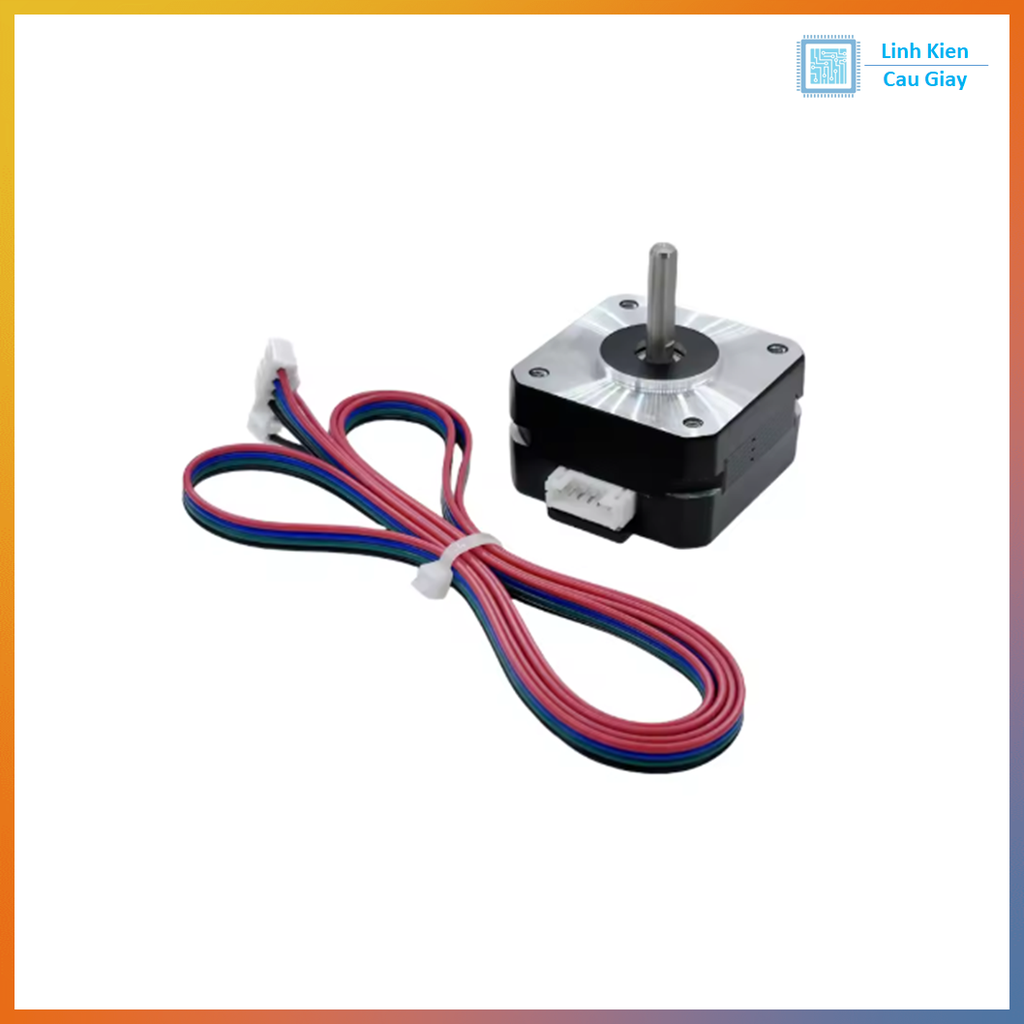

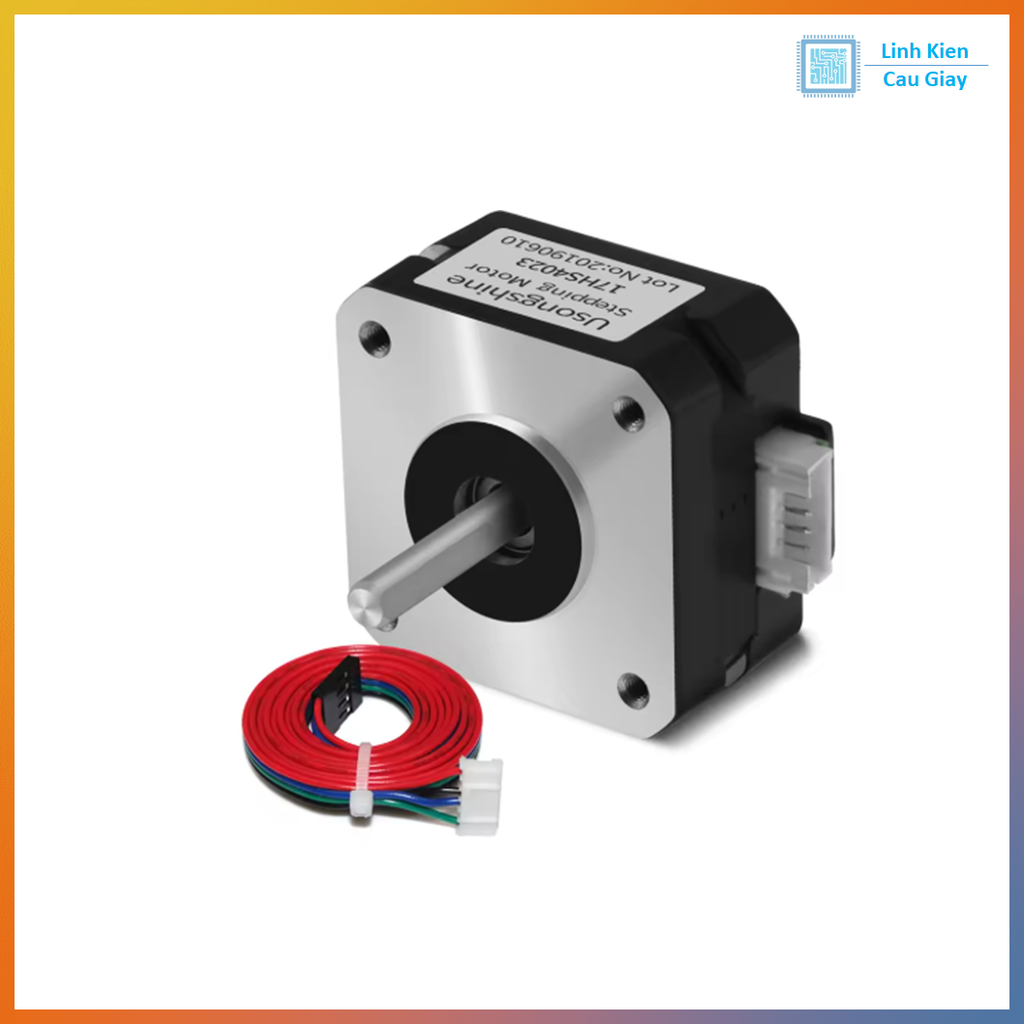

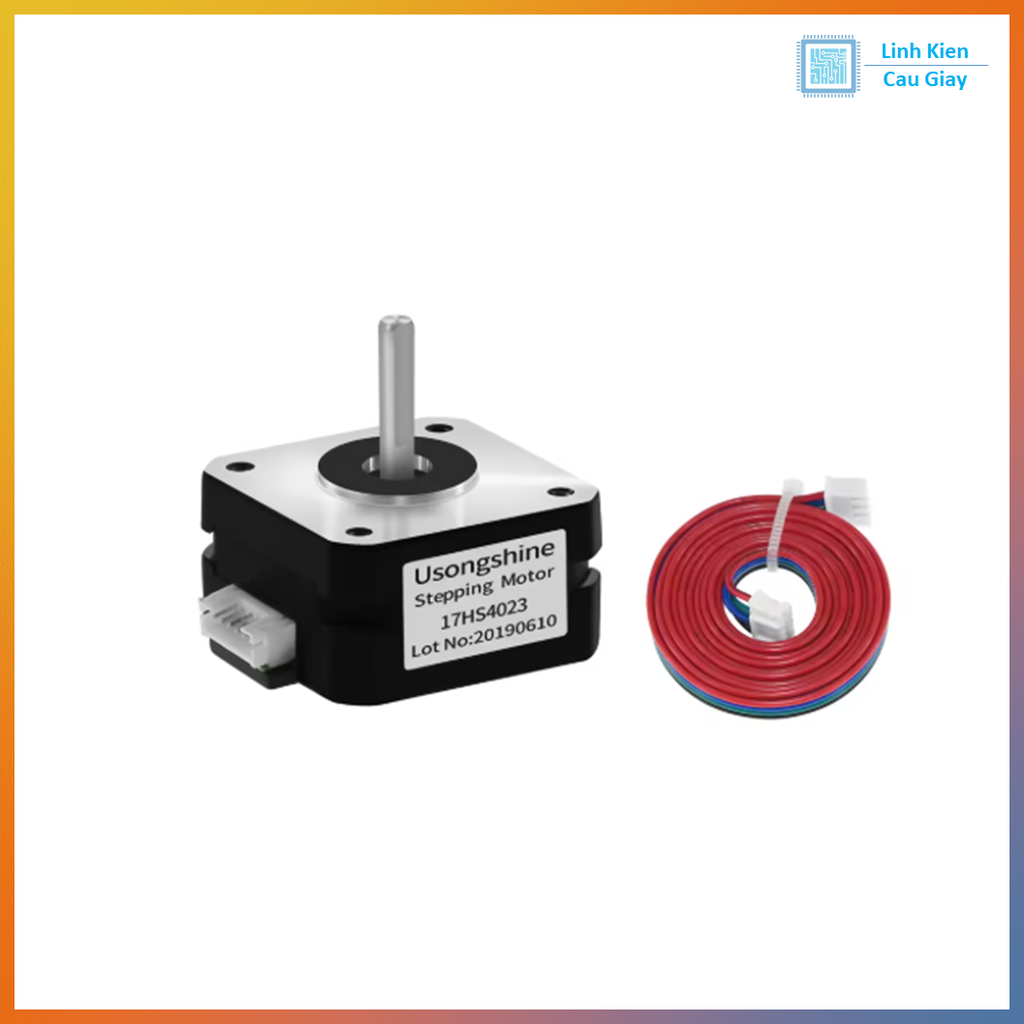

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
