IC Vi Điều Khiển STM32F407ZET6 ARM Cortex-M4 168MHz 512KB Flash LQFP144

Mô tả sản phẩm

STM32F407ZET6 là vi điều khiển 32-bit hiệu năng cao thuộc dòng STM32F4 của STMicroelectronics, sử dụng nhân ARM Cortex-M4 tích hợp FPU và tập lệnh DSP, tốc độ xử lý tối đa 168MHz.

Phiên bản STM32F407ZET6 được tích hợp 512KB Flash, bộ nhớ SRAM dung lượng lớn, đóng gói LQFP144, thích hợp cho các ứng dụng nhúng yêu cầu tốc độ xử lý cao, nhiều GPIO và nhiều giao tiếp ngoại vi.

Vi điều khiển hỗ trợ hàng loạt giao tiếp như UART/USART, SPI, I2C, CAN, USB OTG, SDIO, Ethernet 10/100, I2S, DCMI, đồng thời tích hợp ADC 12-bit, DAC, timer, PWM, DMA, RTC và bộ sinh số ngẫu nhiên phần cứng.

Nhân Cortex-M4 tích hợp FPU đơn chính xác giúp STM32F407ZET6 xử lý nhanh các phép toán số thực, thuật toán điều khiển, lọc tín hiệu số, PID, FFT, xử lý âm thanh và các bài toán DSP. Tần số CPU tối đa 168MHz, phiên bản STM32F407ZE có 512KB Flash và STM32F407ZET6 sử dụng package LQFP144 20 × 20mm.

STM32F407ZET6 phù hợp cho robot, điều khiển động cơ, máy CNC, thiết bị công nghiệp, thiết bị mạng Ethernet, hệ thống thu thập dữ liệu, âm thanh số, camera, máy in 3D và nhiều hệ thống nhúng chuyên nghiệp.

Ứng dụng

IC STM32F407ZET6 được sử dụng trong:

• Robot và hệ thống điều khiển robot.
• Điều khiển động cơ BLDC.
• Điều khiển động cơ servo.
• Điều khiển động cơ bước.
• Bộ điều khiển FOC.
• Máy CNC.
• Máy in 3D.
• Hệ thống PLC và điều khiển công nghiệp.
• Bộ điều khiển tự động hóa.
• Hệ thống IoT.
• Gateway công nghiệp.
• Thiết bị Ethernet.
• Bộ điều khiển mạng.
• Hệ thống thu thập dữ liệu.
• Data Logger.
• Máy đo và thiết bị đo lường.
• Oscilloscope và thiết bị đo DIY.
• Thiết bị xử lý tín hiệu số.
• DSP và xử lý âm thanh.
• Bộ lọc tín hiệu số.
• Xử lý FFT.
• Bộ điều khiển PID tốc độ cao.
• Bộ phát tín hiệu.
• Thiết bị âm thanh số.
• Giao tiếp thẻ nhớ SD.
• Hệ thống camera sử dụng giao tiếp DCMI.
• HMI và màn hình LCD.
• Điều khiển TFT LCD.
• Thiết bị y tế và thiết bị đo chuyên dụng phù hợp.
• Hệ thống nhúng thời gian thực.
• Nghiên cứu và phát triển sản phẩm điện tử.
• Các dự án STM32 chuyên sâu.

Sơ đồ chân

STM32F407ZET6 sử dụng package:

LQFP144 – 144 chân

Kích thước package khoảng:

20 × 20 × 1.4mm

Pitch chân:

0.5mm

Phiên bản LQFP144 cung cấp tới 114 GPIO, cho phép kết nối đồng thời nhiều cảm biến, module, bus truyền thông và thiết bị ngoại vi

Thông số kĩ thuật

Tên IC: STM32F407ZET6

Hãng sản xuất: STMicroelectronics

Dòng MCU: STM32F4

Kiến trúc: 32-bit ARM

CPU Core: ARM Cortex-M4

FPU: Có – Single Precision

DSP Instructions: Có

Tần số CPU tối đa: 168MHz

Hiệu năng: khoảng 210 DMIPS

Flash Memory: 512KB

SRAM: 192KB

Backup SRAM: 4KB

OTP Memory: 512 Byte

Điện áp hoạt động: 1.8V – 3.6V

Điện áp sử dụng phổ biến: 3.3V

Package: LQFP144

Số chân: 144

Kích thước package: 20 × 20mm

Pitch chân: 0.5mm

GPIO: Tối đa 114 GPIO trên package LQFP144

ADC: 3 × ADC 12-bit

Số kênh ADC tối đa trên LQFP144: 24 kênh

Tốc độ ADC: Tối đa 2.4MSPS/ADC

DAC: 2 × DAC 12-bit

Timer: Hệ thống timer lên tới 17 khối timer

Timer 32-bit: Có

PWM: Có

Encoder Interface: Có

DMA: Có – 16 Stream

I2C: Tối đa 3

SPI: Tối đa 3

I2S: Có

USART: Tối đa 4

UART: Tối đa 2

CAN: 2 × CAN 2.0B

USB OTG FS: Có

USB OTG HS: Có

Ethernet MAC: 10/100Mbps

Ethernet MII/RMII: Có

SDIO: Có

Camera Interface DCMI: Có

FSMC: Có

RTC: Có

CRC: Có

Hardware RNG: Có

Unique ID: 96-bit

Watchdog: Có

SWD: Có

JTAG: Có

Nhiệt độ hoạt động của phiên bản T6:

-40°C đến +85°C

Trong mã STM32F407ZET6:

STM32 = Vi điều khiển STM32 ARM 32-bit

F = Dòng STM32F

407 = STM32F407, tích hợp các chức năng kết nối nâng cao, Ethernet và Camera Interface

Z = 144 chân

E = 512KB Flash

T = Package LQFP

6 = Dải nhiệt độ công nghiệp -40°C đến +85°C

Các đặc tính bộ nhớ, giao tiếp, ADC/DAC, Ethernet, USB, GPIO, package và quy tắc mã sản phẩm trên được STMicroelectronics công bố cho STM32F407ZE/STM32F407ZET6.

Hướng dẫn sử dụng

Cấp nguồn cho STM32F407ZET6

Nguồn sử dụng phổ biến:

3.3V

Kết nối tất cả:

VDD → 3.3V

VSS → GND

VDDA → 3.3V

VSSA → GND

Không được bỏ trống các chân nguồn VDD/VSS.

Tụ lọc nguồn

Nên đặt tụ 100nF gần từng cặp nguồn VDD/VSS để giảm nhiễu cao tần.

Ngoài ra nên có tụ tổng:

4.7µF

trên đường nguồn.

Đối với VDDA nên sử dụng tụ lọc riêng phù hợp.

Tụ cho VCAP

Khi sử dụng bộ ổn áp nội bình thường:

VCAP1 → 2.2µF

VCAP2 → 2.2µF

Sử dụng tụ gốm ESR thấp và đặt càng gần MCU càng tốt. STMicroelectronics

Không sử dụng VCAP làm nguồn cấp cho linh kiện bên ngoài.

Cấu hình BOOT

Để MCU chạy chương trình trong Flash:

BOOT0 → GND

Có thể sử dụng điện trở kéo xuống khoảng:

10kΩ

và thêm jumper hoặc nút để thay đổi Boot Mode khi cần.

Kết nối ST-Link

Kết nối tối thiểu:

ST-Link SWDIO → PA13

ST-Link SWCLK → PA14

ST-Link GND → GND

ST-Link 3.3V/VREF → VDD

Có thể kết nối thêm:

ST-Link NRST → NRST

để tăng khả năng nạp và debug.

Phần mềm lập trình

Có thể phát triển STM32F407ZET6 bằng:

STM32CubeIDE

STM32CubeMX

STM32CubeProgrammer

Keil MDK-ARM

IAR Embedded Workbench

PlatformIO

Ngoài ra có thể phát triển bằng GCC ARM Toolchain và các framework hỗ trợ STM32.

Quy trình lập trình cơ bản

Bước 1: Thiết kế mạch nguồn 3.3V cho STM32F407ZET6.

Bước 2: Kết nối các chân VDD, VSS, VDDA, VSSA, VCAP đúng yêu cầu.

Bước 3: Kéo BOOT0 xuống GND.

Bước 4: Kết nối ST-Link qua SWDIO và SWCLK.

Bước 5: Tạo project trong STM32CubeIDE.

Bước 6: Chọn MCU:

STM32F407ZET6

Bước 7: Cấu hình Clock.

Bước 8: Cấu hình GPIO và ngoại vi.

Bước 9: Generate Code.

Bước 10: Compile và nạp chương trình qua ST-Link.

Ví dụ cấu hình LED đơn giản

Có thể cấu hình một GPIO làm Output:

GPIO Output → Điện trở → LED → GND

Sau đó dùng HAL:

HAL_GPIO_WritePin()

hoặc:

HAL_GPIO_TogglePin()

để bật, tắt hoặc nhấp nháy LED.

Sử dụng Ethernet

Để sử dụng Ethernet cần bổ sung:

STM32F407ZET6 + Ethernet PHY + RJ45 có biến áp mạng

Ví dụ:

STM32F407ZET6 → RMII → LAN8720 → RJ45 → Ethernet

Có thể sử dụng với:

LwIP
TCP/IP
Web Server
Modbus TCP
MQTT Gateway

Sử dụng USB

USB OTG Full Speed có thể dùng cho:

USB Device
USB Host
USB CDC
USB HID
USB Mass Storage

Tùy ứng dụng cần thêm mạch bảo vệ ESD, đầu USB và linh kiện phụ trợ phù hợp.

Sử dụng màn hình TFT

STM32F407ZET6 có FSMC nên rất phù hợp với TFT LCD giao tiếp song song.

Có thể kết nối:

STM32F407 → FSMC → TFT LCD

Cho tốc độ cập nhật màn hình cao hơn đáng kể so với việc điều khiển LCD lớn bằng GPIO thông thường.

LƯU Ý KHI SỬ DỤNG

STM32F407ZET6 là IC SMD LQFP144 pitch 0.5mm, yêu cầu kỹ thuật hàn SMD phù hợp.

Không cấp trực tiếp 5V vào VDD hoặc VDDA.

Điện áp hoạt động phổ biến của GPIO là mức logic 3.3V.

Nhiều chân digital hỗ trợ mức vào 5V tolerant, nhưng không phải tất cả các chân đều chịu được 5V. Phải kiểm tra loại chân trong datasheet trước khi đưa tín hiệu 5V vào MCU.

Các chân analog không được mặc định coi là 5V tolerant.

Không để chân nguồn VDD, VSS, VDDA hoặc VSSA bị bỏ trống.

Tụ decoupling nên đặt sát chân IC.

Đường thạch anh nên ngắn và tránh chạy gần đường PWM hoặc tín hiệu switching.

Các đường USB, Ethernet và tín hiệu tốc độ cao cần thiết kế PCB theo quy tắc impedance và layout phù hợp.

Khi hàn IC cần xác định đúng Pin 1 theo dấu chấm hoặc ký hiệu trên vỏ.

Cần chống tĩnh điện ESD khi bảo quản và hàn IC.

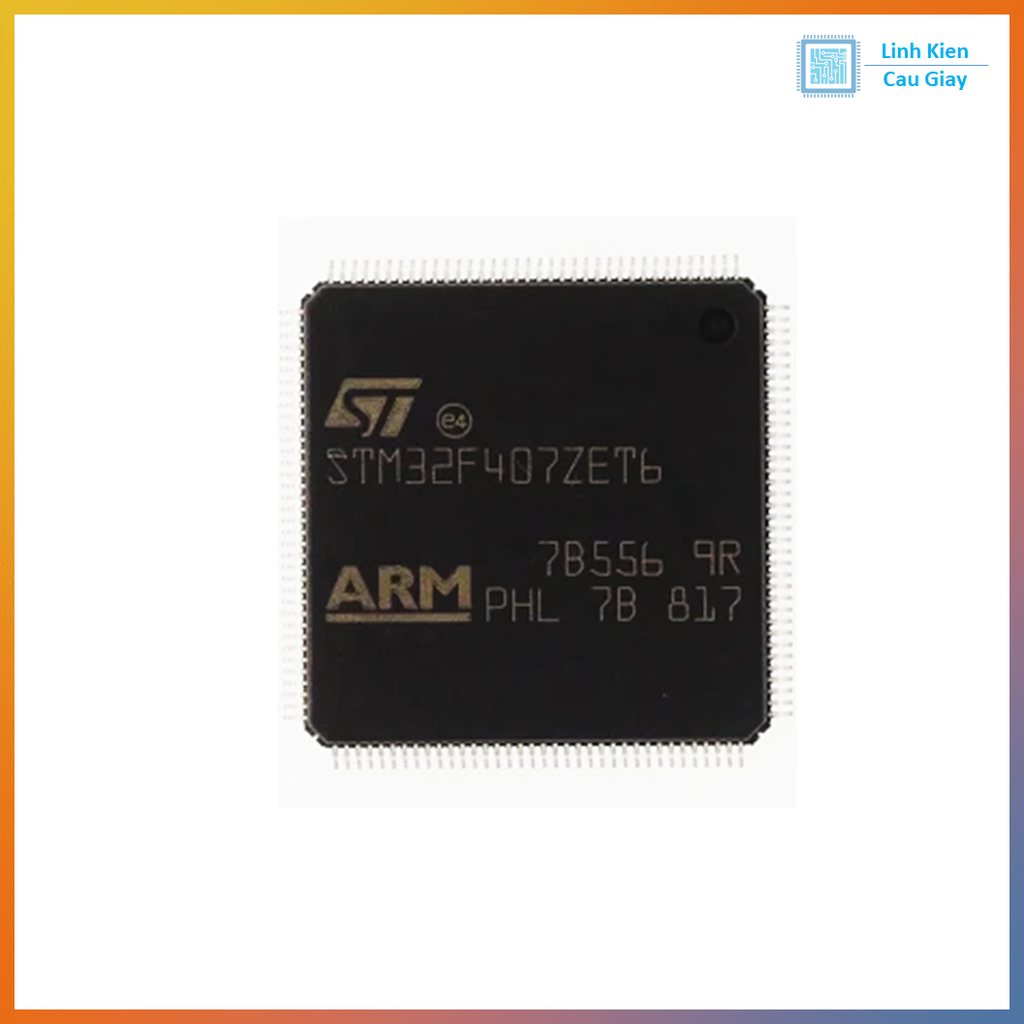

Hình ảnh
