Linh kiện STM32F103VBT6 QFP100 Vi Điều Khiển ARM Cortex-M3

Mô tả sản phẩm

STM32F103VBT6 là dòng vi điều khiển 32-bit thuộc họ STM32F1 High-Density, do STMicroelectronics sản xuất, tích hợp lõi xử lý ARM Cortex-M3, tốc độ cao, dung lượng bộ nhớ lớn, số lượng chân GPIO cực kỳ đa dạng, phù hợp cho các ứng dụng từ dự án nhúng cơ bản đến hệ thống công nghiệp chuyên nghiệp.

Với đóng gói QFP-100 (100 chân), bộ nhớ 128KB Flash, 20KB RAM, tốc độ xung nhịp lên tới 72MHz, vi điều khiển STM32F103VBT6 là lựa chọn lý tưởng cho các sản phẩm yêu cầu xử lý nhanh, giao tiếp ngoại vi phong phú và khả năng điều khiển mạnh mẽ.

Ứng dụng

  • Phát triển robot tự hành, tay gắp, cánh tay robot

  • Thiết bị IoT, Smart Home, đo lường và điều khiển từ xa

  • Hệ thống công nghiệp, điều khiển tự động, thiết bị y tế

  • Hệ thống thu thập dữ liệu, Data Logger, Gateway công nghiệp

  • Thiết kế thiết bị đo đạc, đồng hồ thời gian thực, mạch xử lý tín hiệu

  • Phù hợp dự án học tập, nghiên cứu, sản phẩm thương mại

Sơ đồ chân

Chân Ký hiệu Mô tả chính
5, 6 OSC_IN, OSC_OUT Thạch anh ngoài (tùy chọn)
Nhiều chân PAx, PBx, PCx, PDx, PEx Tổng cộng hơn 80 chân GPIO đa chức năng (ADC, PWM, SPI, I2C, UART…)
7, 8, 37, 38, ... VSS, VDD Nguồn cấp, nối đất
9, 10 NRST, VDDA Reset, nguồn tương tự (cho ADC)

Thông số kĩ thuật

Thông số Giá trị
Mã sản phẩm STM32F103VBT6
Kiến trúc ARM Cortex-M3, 32-bit
Bộ nhớ Flash 128KB
RAM 20KB
Tốc độ xử lý Lên tới 72MHz
Điện áp hoạt động 2.0V – 3.6V
Tổng số chân 100 chân (QFP-100)
Số chân GPIO khả dụng Hơn 80 chân đa chức năng
Ngoại vi tích hợp SPI, I2C, USART, CAN, USB, PWM, ADC, DAC, Timer
ADC 12-bit, nhiều kênh tốc độ cao
Bộ Timer Timer 16-bit, Timer 32-bit, PWM đa kênh
Bộ nạp chương trình SWD, JTAG, UART Bootloader
Chuẩn đóng gói QFP-100, dễ hàn, dùng cho công nghiệp

Hướng dẫn sử dụng

  • Cấp nguồn ổn định 3.3V vào các chân VDD, nối GND.

  • Có thể gắn thạch anh ngoài (8MHz hoặc 32.768KHz) để nâng cao độ chính xác xung nhịp.

  • Nạp chương trình qua giao diện ST-Link, SWD hoặc UART Bootloader.

  • Cấu hình các chân GPIO làm chức năng ADC, PWM, UART, SPI, I2C tùy theo nhu cầu.

  • Lập trình bằng phần mềm STM32CubeIDE, Keil C, PlatformIO hoặc Arduino IDE (cài STM32 core).

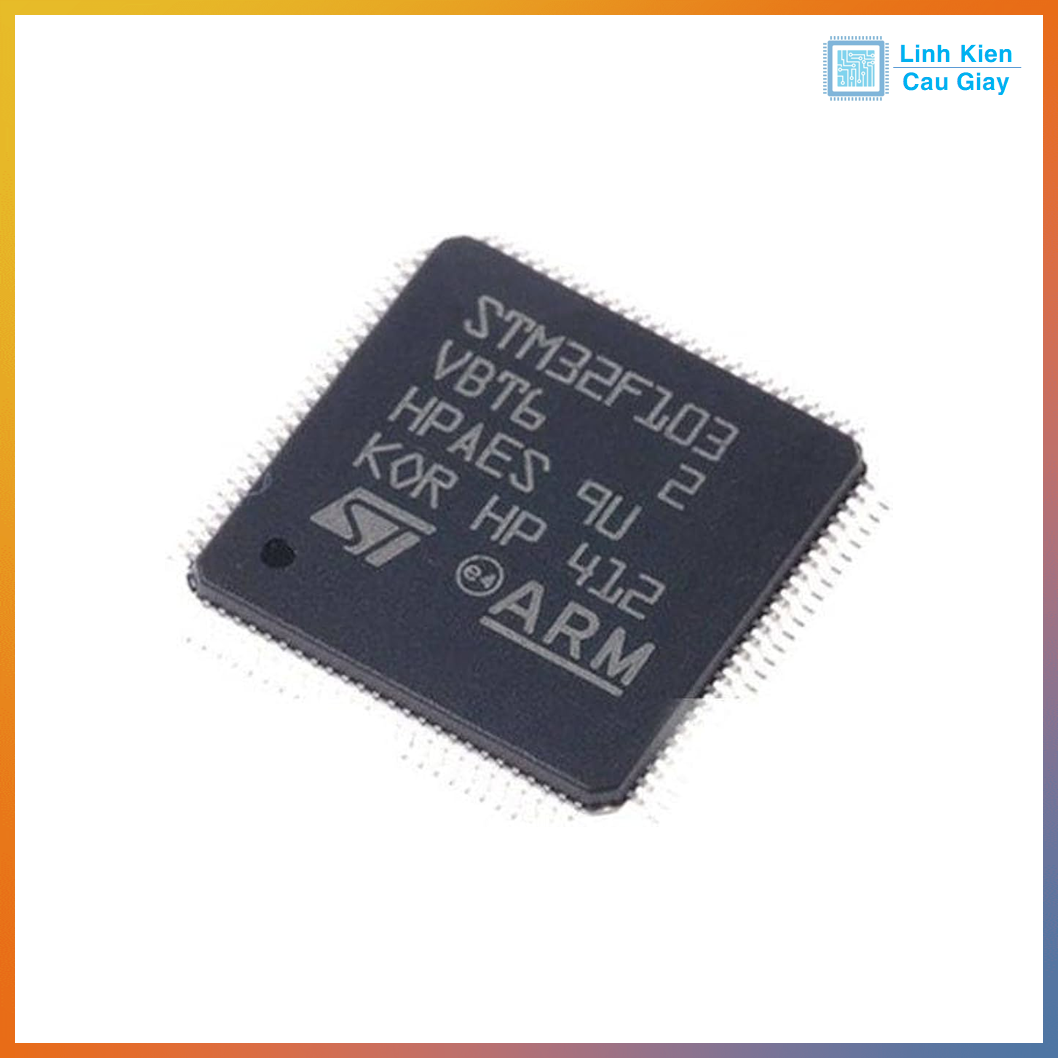

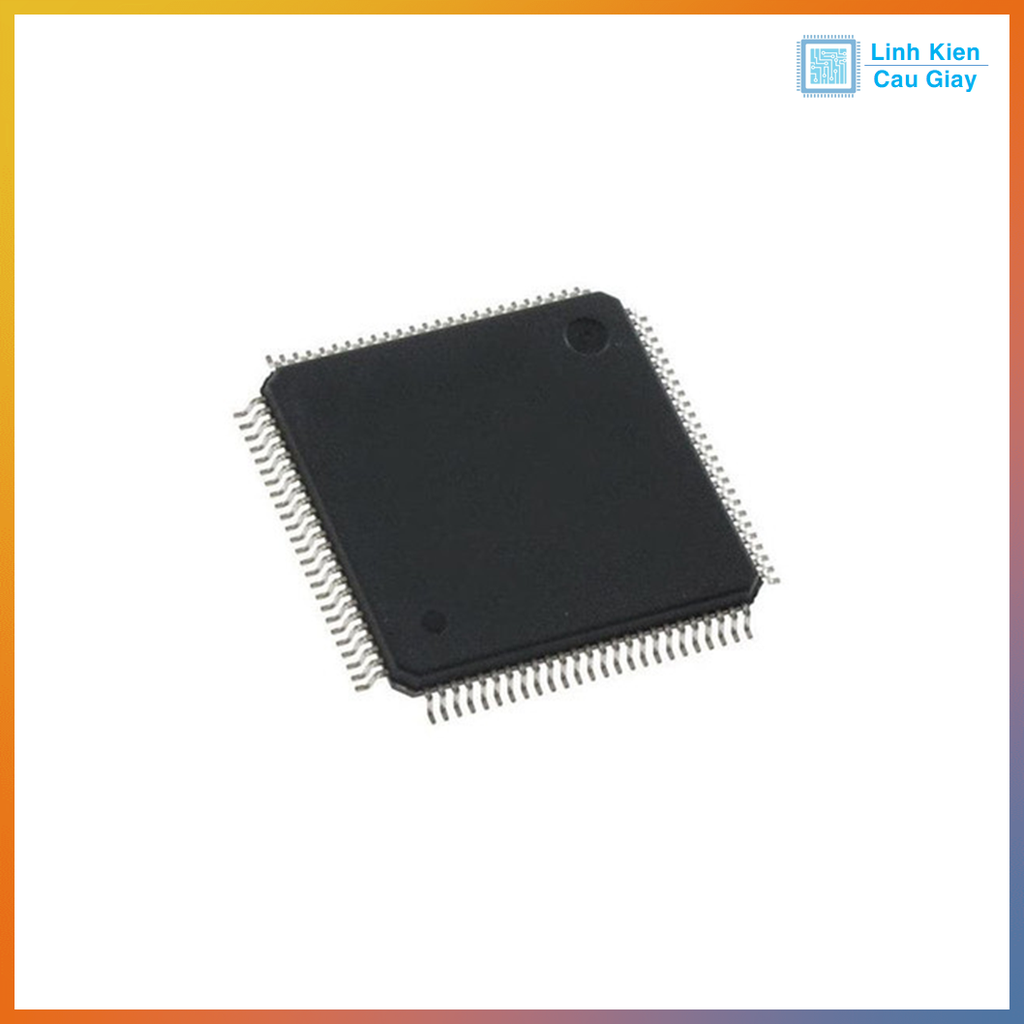

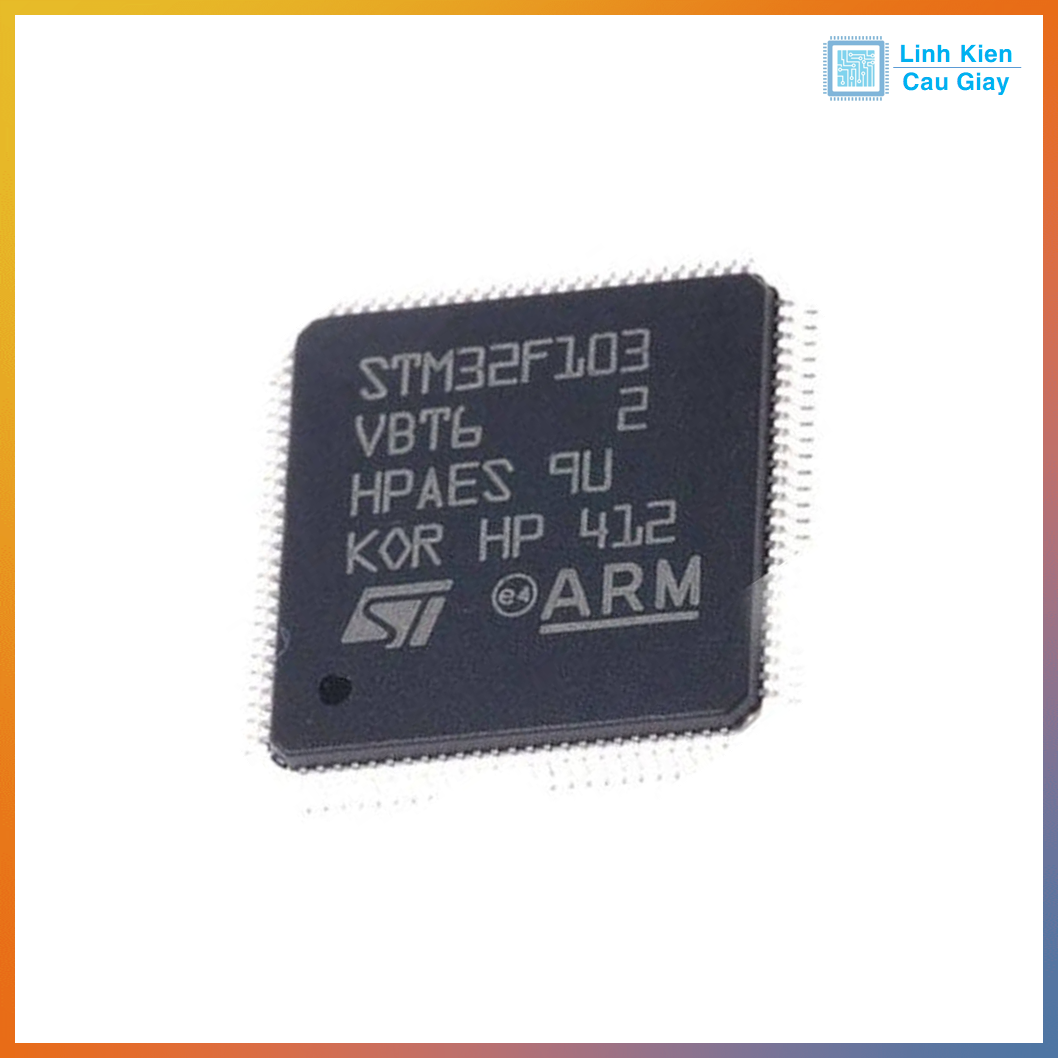

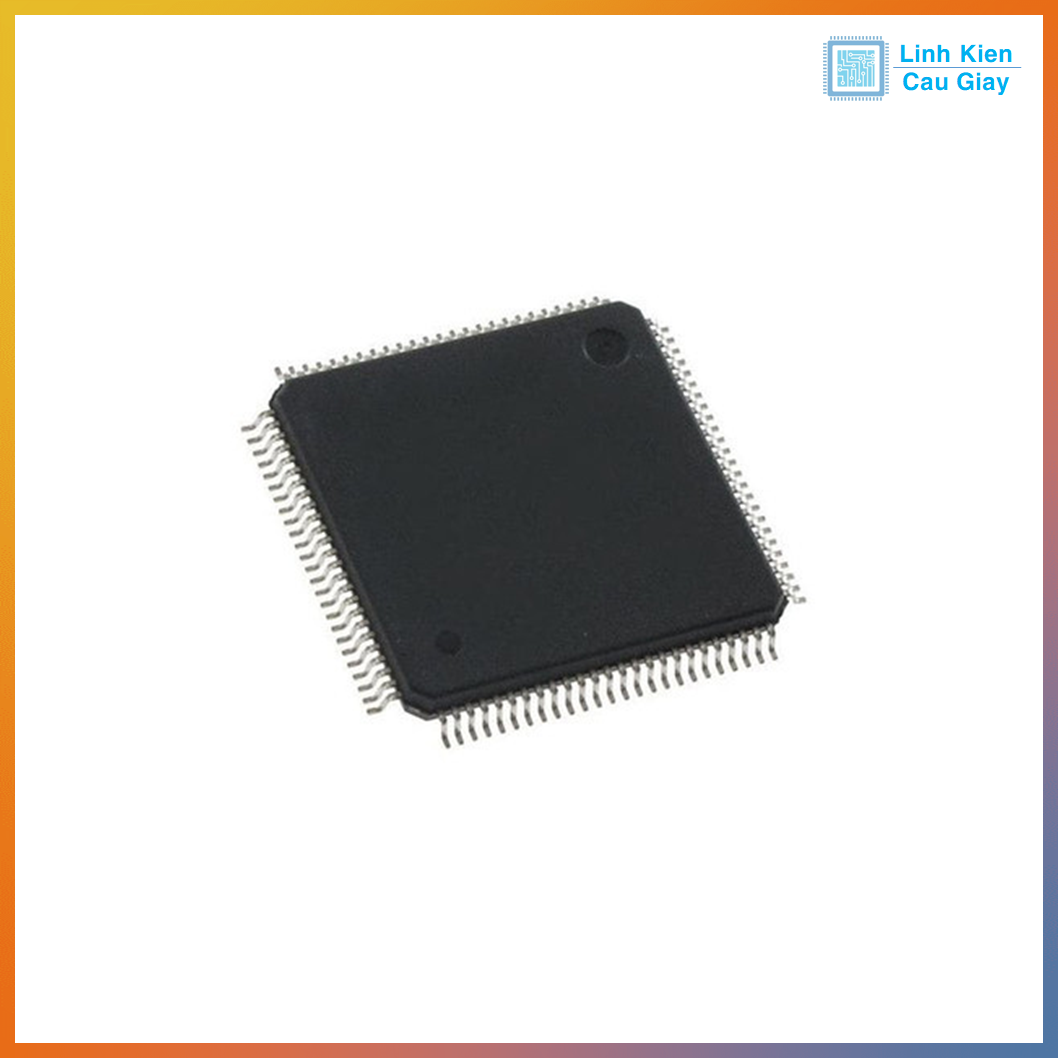

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
