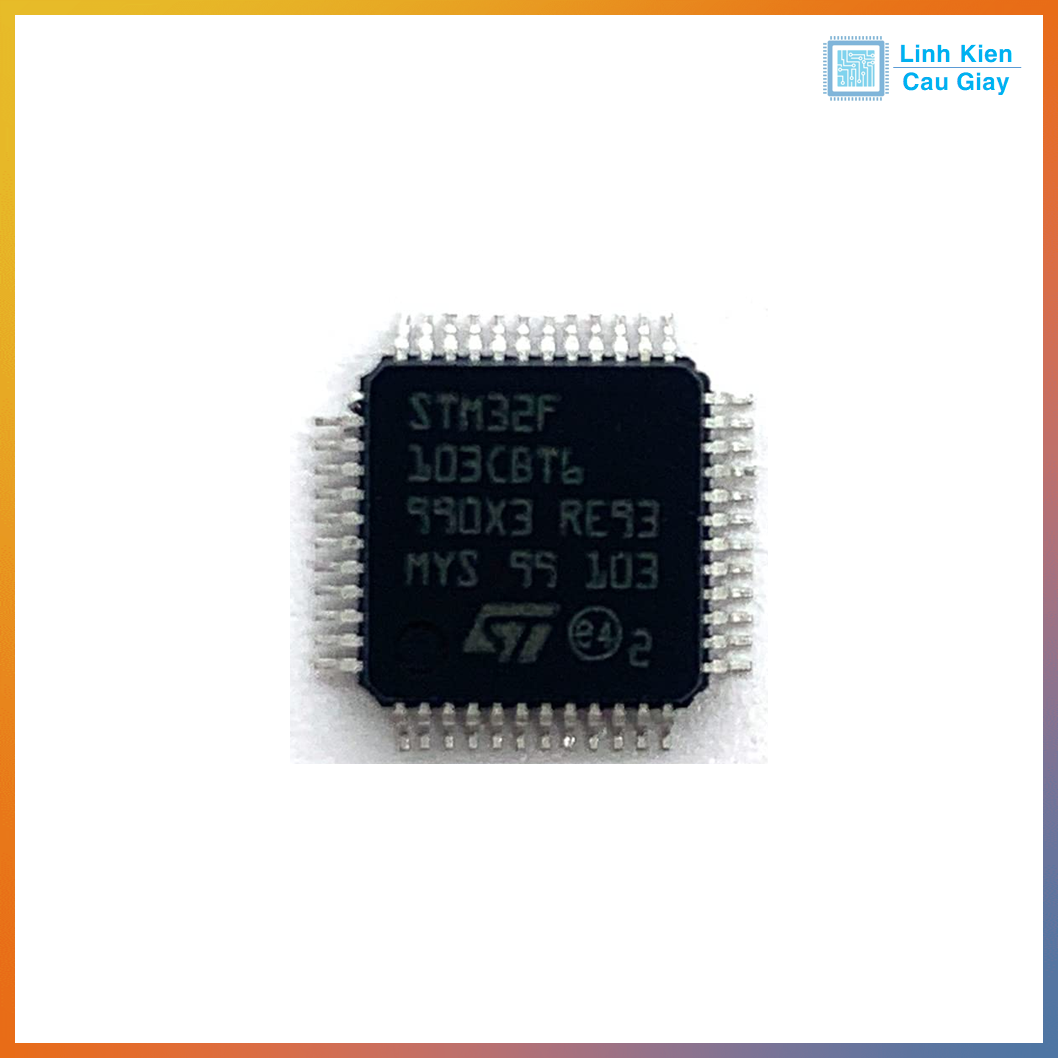

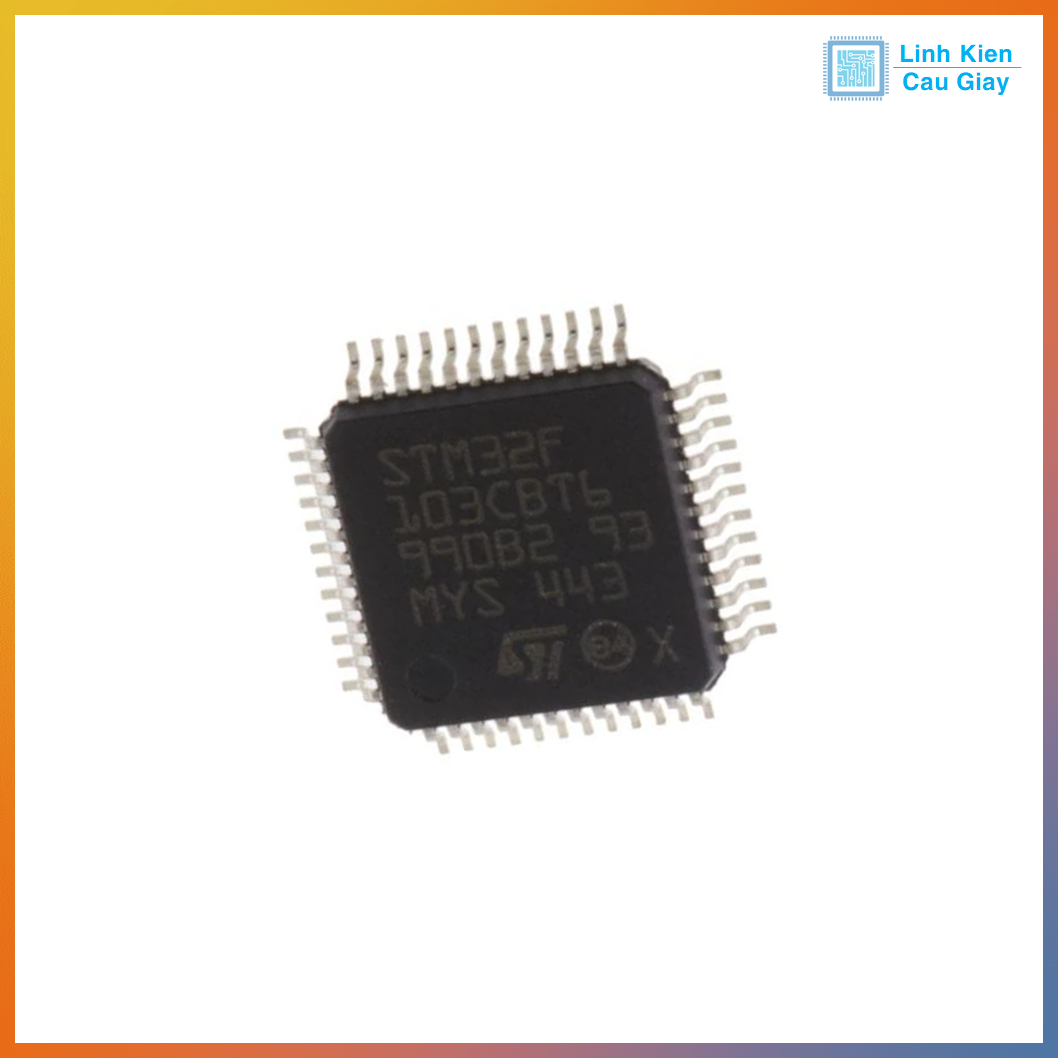

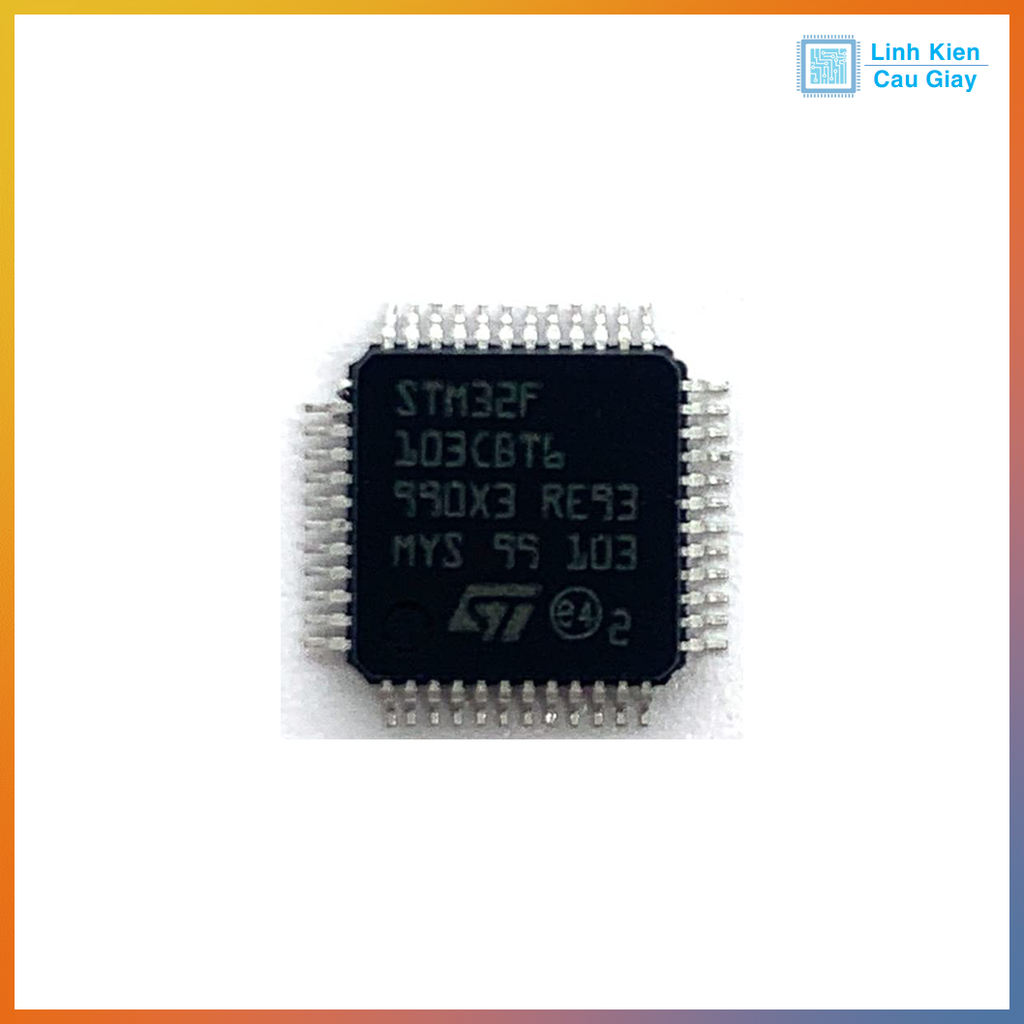

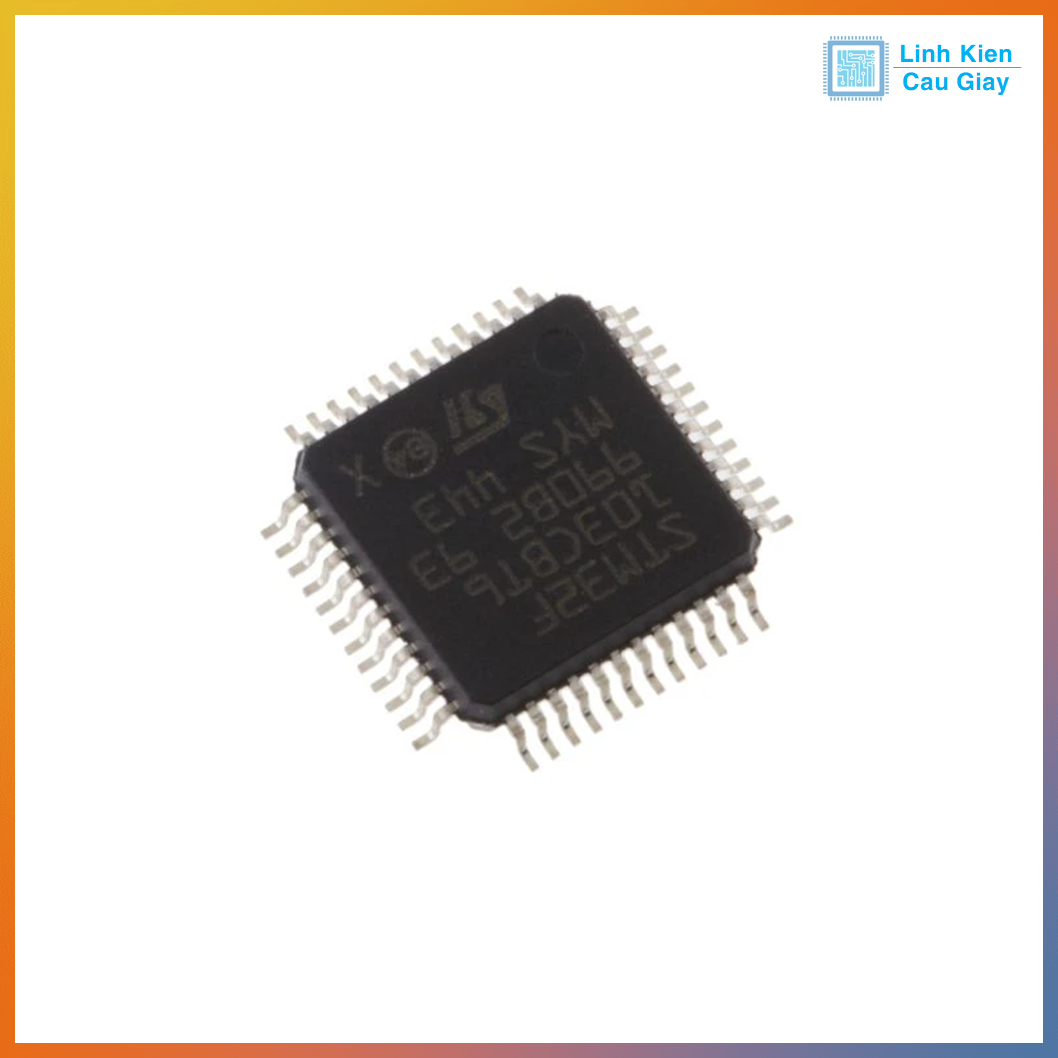

Vi điều khiển STM32F103CBT6

(Mã SP:PVN5314)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

25.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

STM32F103CBT6 | Vi điều khiển ARM Cortex-M3 | Flash 128KB | LQFP-48 – Giải pháp nhúng mạnh mẽ cho hệ thống điều khiển thông minh

Mô tả sản phẩm

STM32F103CBT6 là vi điều khiển 32-bit hiệu suất cao thuộc dòng STM32F1 của hãng STMicroelectronics, tích hợp lõi xử lý ARM Cortex-M3, bộ nhớ Flash 128KB, SRAM 20KB, tốc độ xử lý lên đến 72MHz. Chip hỗ trợ nhiều ngoại vi mạnh như UART, SPI, I2C, USB, ADC, PWM, Timer, phù hợp với hầu hết các ứng dụng nhúng, công nghiệp và IoT hiện đại.

Với kích thước nhỏ gọn dạng LQFP-48, sản phẩm này là lựa chọn tối ưu cho các dự án yêu cầu vi điều khiển mạnh nhưng tiết kiệm không gian PCB.

Ứng dụng

Thiết bị đo lường và điều khiển thông minh
Các hệ thống nhúng sử dụng giao tiếp UART/I2C/SPI/USB
Thiết bị truyền thông, GPS, GSM, mô-đun WiFi/LoRa
Điều khiển robot, servo, motor DC
Tự động hóa công nghiệp, PLC mini, hệ thống HMI
Thiết bị IoT và smart home

Sơ đồ chân

📌 Lưu ý: Sử dụng công cụ CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng

Nhóm chân	Mô tả chính
VDD, VSS	Cấp nguồn 3.3V và GND
NRST	Reset ngoài
GPIO (PAx-PDx)	Chức năng đa năng: UART, SPI, I2C, ADC, PWM, Timer...
VDDA, VSSA	Cấp nguồn cho ADC (analog domain)
BOOT0	Chọn chế độ khởi động (Flash/Serial bootloader)
USB D+/D-	Hỗ trợ giao tiếp USB Full Speed
SWDIO, SWCLK	Cổng lập trình và debug SWD (tương thích ST-Link)

Tài liệu chi tiết STM32F103CBT6 Datasheet

Thông số kĩ thuật

Thông số	Giá trị
Dòng chip	STM32F103CBT6
Kiến trúc	ARM Cortex-M3 32-bit
Xung nhịp tối đa	72 MHz
Flash	128 KB
SRAM	20 KB
GPIO	37 chân I/O
ADC	12-bit, 10 kênh
UART/USART	3 kênh
SPI / I2C	2 SPI, 2 I2C
USB	1 USB Full-Speed
Timer	3 x 16-bit + 1 x 16-bit PWM
CAN	Có hỗ trợ
Điện áp hoạt động	2.0V – 3.6V
Package	LQFP-48
Nhiệt độ hoạt động	-40°C ~ +85°C

Hướng dẫn sử dụng

Kết nối nguồn: Cấp 3.3V vào VDD và GND vào VSS. Nếu dùng ADC, cấp riêng VDDA.
Lập trình chip:
- Qua ST-Link V2 (dùng chân SWDIO và SWCLK).
- Hoặc nạp qua UART bằng USB to Serial, giữ BOOT0 = HIGH khi khởi động.
Phần mềm hỗ trợ:
- Dùng STM32CubeIDE, Keil uVision, hoặc PlatformIO (VSCode).
Các bước cơ bản:
- Viết chương trình blink LED, điều khiển PWM, UART debug.
- Giao tiếp cảm biến I2C (như MPU6050, OLED), SPI (như NRF24L01).
