Vi điều khiển STM32F103RET6

(Mã SP:PVN5315)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

STM32F103RET6 | Vi điều khiển ARM Cortex-M3 | 512KB Flash | LQFP-64 – Lựa chọn lý tưởng cho hệ thống nhúng và công nghiệp

Mô tả sản phẩm

STM32F103RET6 là vi điều khiển 32-bit hiệu suất cao thuộc dòng STM32F1 của hãng STMicroelectronics, tích hợp lõi xử lý ARM Cortex-M3, bộ nhớ Flash 512KB, SRAM 64KB, tốc độ xử lý lên tới 72MHz và hỗ trợ nhiều ngoại vi mạnh mẽ như UART, SPI, I2C, CAN, USB, ADC 12-bit.

Phiên bản LQFP-64 chân rất phổ biến trong các mạch phát triển, mạch điều khiển công nghiệp, robot, thiết bị đo lường và hệ thống IoT.

Ứng dụng

  • Hệ thống nhúng yêu cầu bộ nhớ lớn: đo lường, điều khiển, thu thập dữ liệu

  • Tự động hóa công nghiệp, PLC mini, HMI đơn giản

  • Ứng dụng robot, điều khiển động cơ, xử lý tín hiệu sensor

  • Thiết bị IoT, Smart Home, thiết bị y tế, điện tử tiêu dùng

  • Giao tiếp với cảm biến, mô-đun GPS, GSM, WiFi, CAN bus, USB

Sơ đồ chân


📌 Lưu ý: Sử dụng công cụ CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết

Nhóm chân

Chức năng chính

VDD, VSS

Cấp nguồn 3.3V, GND

NRST

Reset ngoại

PAx, PBx, PCx

GPIO đa chức năng (ADC, PWM, UART, SPI, I2C...)

VDDA, VSSA

Nguồn cho ADC (Analog)

BOOT0

Chọn chế độ khởi động (nạp qua UART/USB)

USB D+/D-

Giao tiếp USB 2.0 Full-Speed

CAN_RX, CAN_TX

Giao tiếp mạng công nghiệp CAN bus

SWDIO, SWCLK

Nạp và debug qua SWD (ST-Link)

Tài liệu chi tiết STM32F103RET6 Datasheet

Tùy vào cấu hình firmware, các chân có thể thay đổi chức năng nhờ alternate function.

Thông số kĩ thuật

Thông số

Giá trị

Dòng chip

STM32F103RET6

Kiến trúc

ARM Cortex-M3 32-bit

Tốc độ xung nhịp

Lên đến 72 MHz

Flash

512 KB

SRAM

64 KB

GPIO

51 chân I/O

ADC

12-bit, 16 kênh

Timer

4 x Timer 16-bit + Timer PWM

UART/USART

5 kênh

SPI / I2C / CAN / USB

Có đầy đủ

Điện áp hoạt động

2.0 – 3.6V

Package

LQFP-64

Nhiệt độ hoạt động

-40°C ~ +85°C





Hướng dẫn sử dụng

  1. Cấp nguồn: 3.3V vào chân VDD, GND vào VSS. Nếu sử dụng ADC cần cấp riêng VDDA.

  2. Lập trình:

    • Qua ST-Link V2 hoặc USB to UART.

    • Dùng phần mềm STM32CubeIDE, Keil C hoặc PlatformIO.

  3. Debug: Sử dụng SWD (chân SWDIO, SWCLK).

  4. Ứng dụng thực tế:

    • Giao tiếp UART với mô-đun như GPS, GSM, ESP8266.

    • Điều khiển motor bằng PWM.

    • Đọc cảm biến qua ADC hoặc giao tiếp I2C.

    • Kết nối mạng công nghiệp qua CAN.

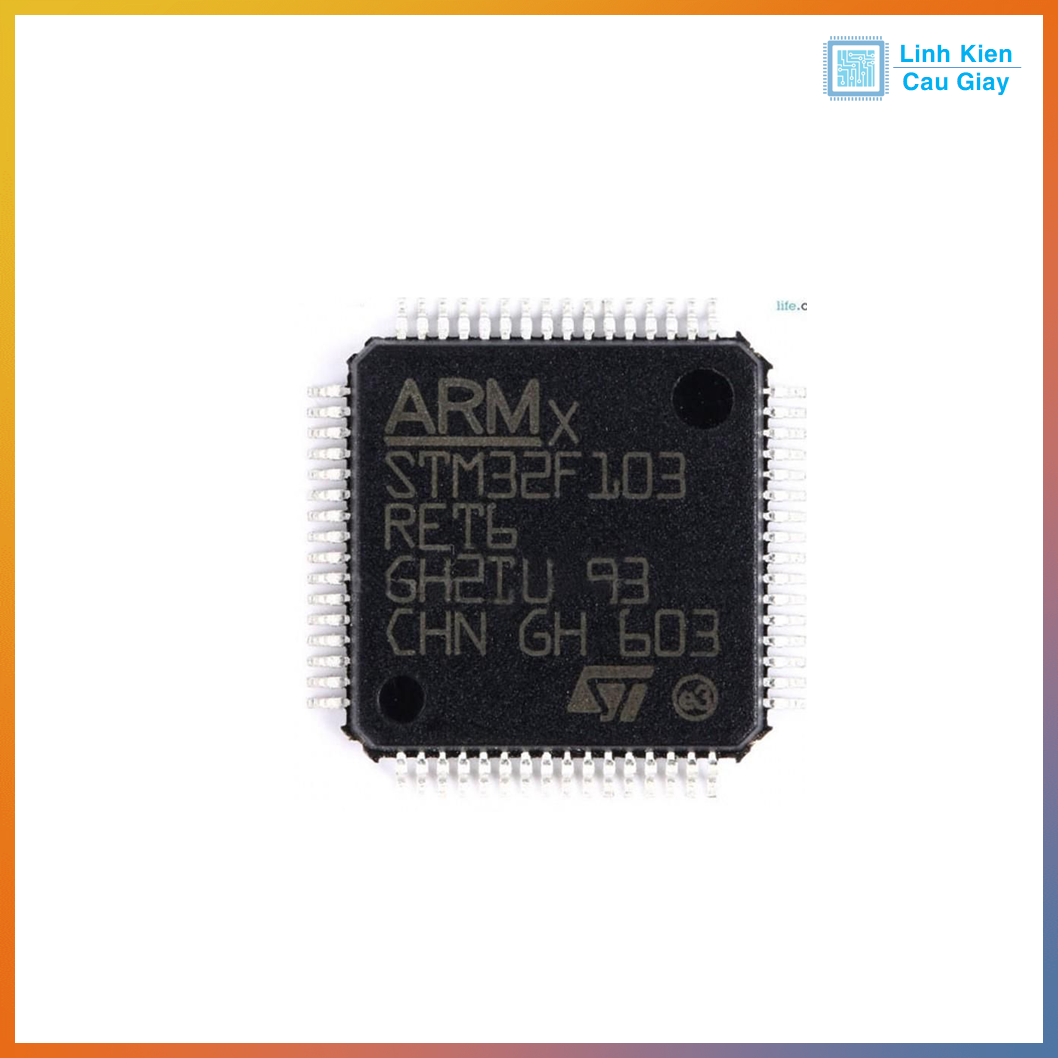

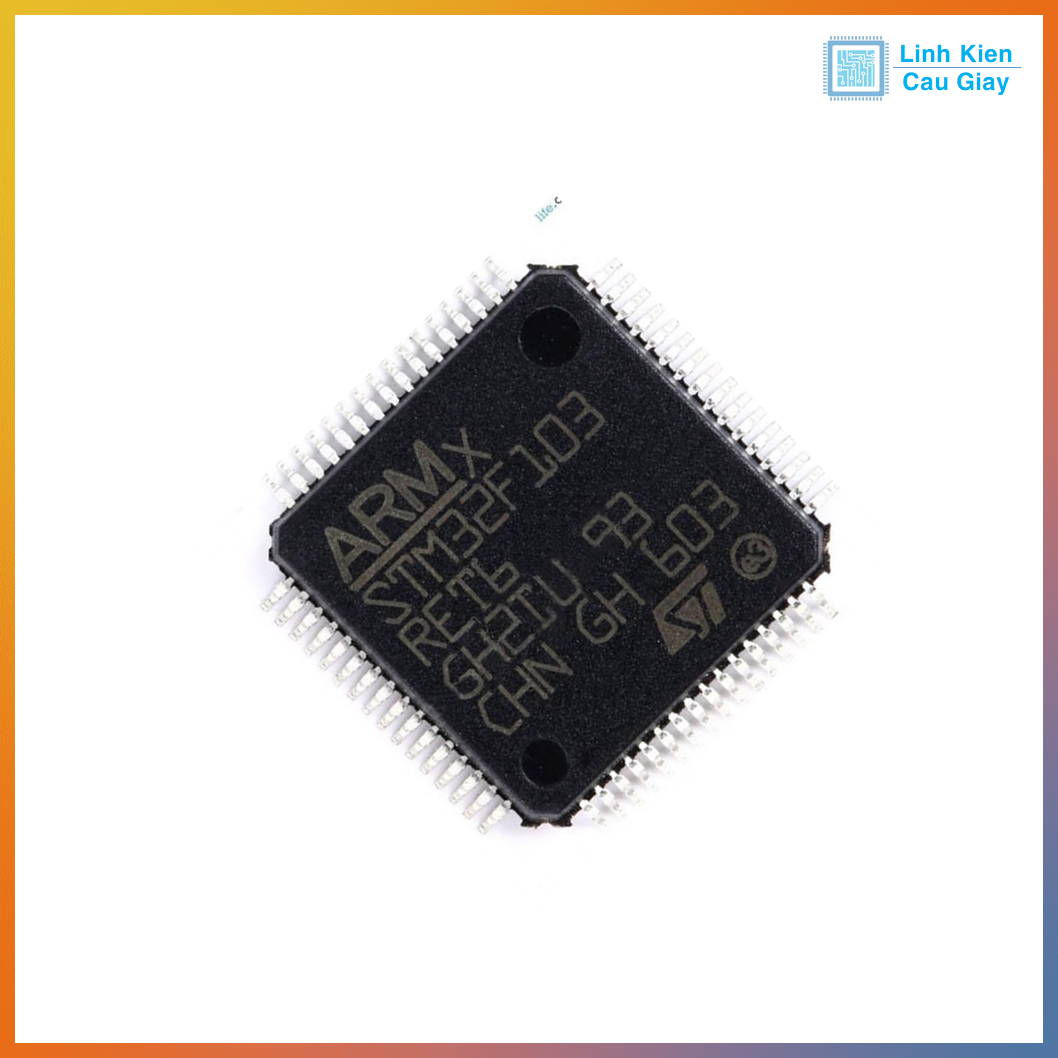

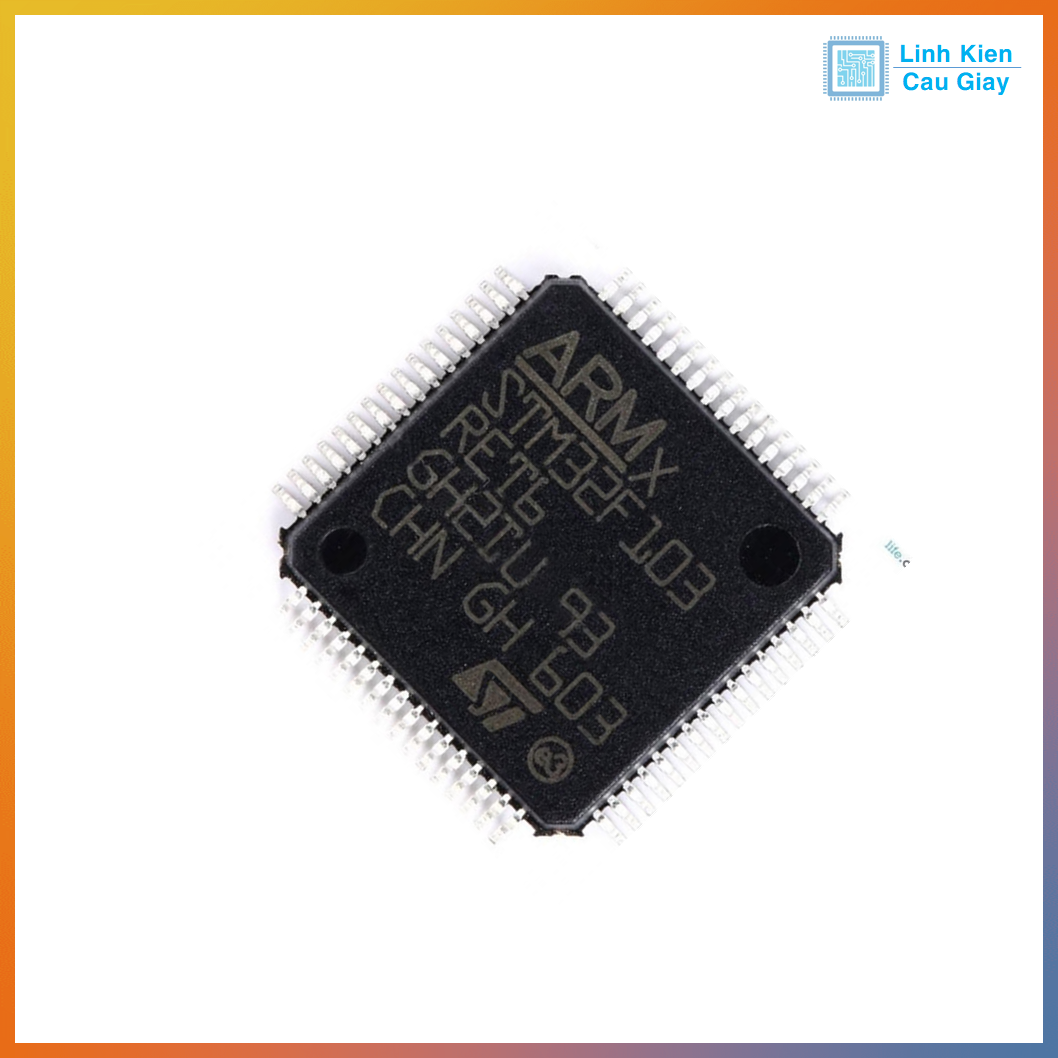

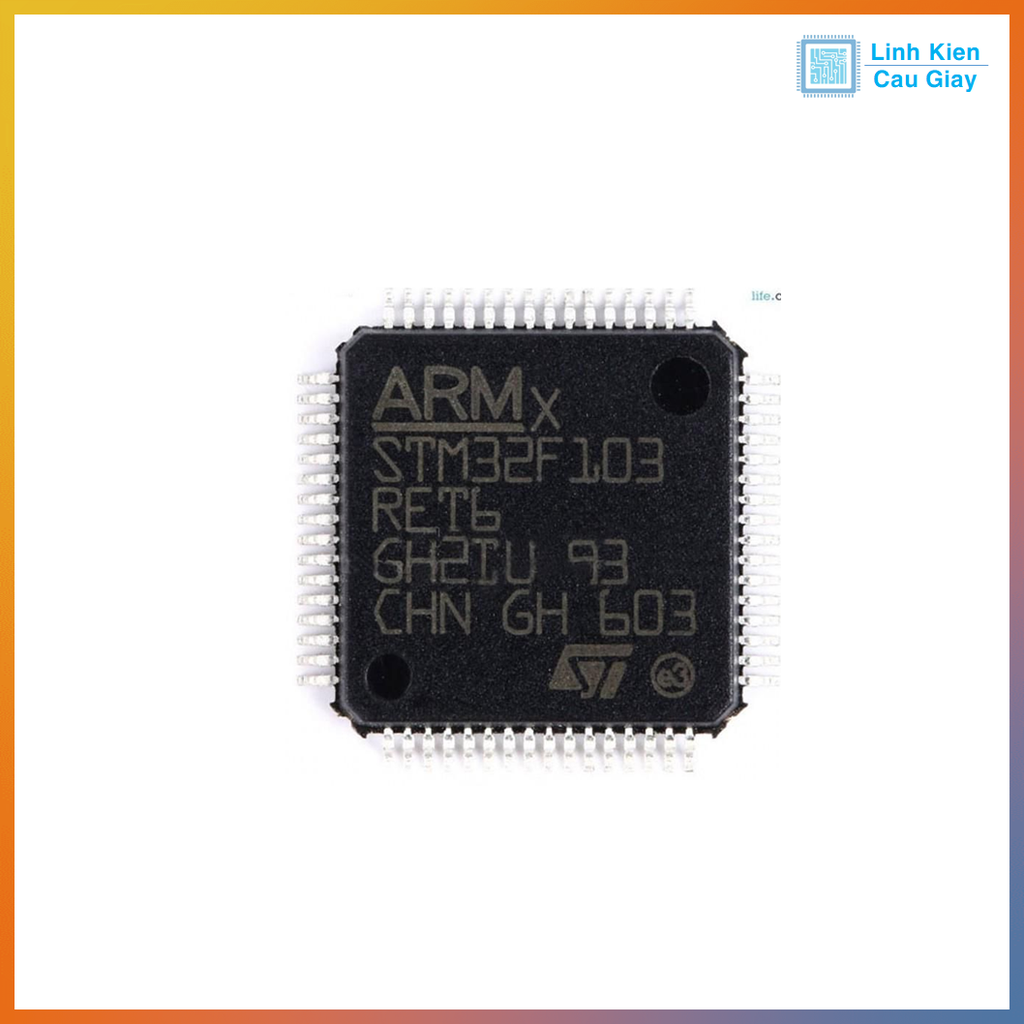

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
