  STM32F103RFT6 | Vi điều khiển ARM Cortex-M3 | 512KB Flash | 64 chân | LQFP-64 – Bộ não mạnh mẽ cho các hệ thống nhúng chuyên nghiệp

Mô tả sản phẩm

STM32F103RFT6 là một vi điều khiển cao cấp trong dòng STM32F1 của STMicroelectronics, tích hợp lõi ARM Cortex-M3 32-bit, bộ nhớ Flash lên đến 512KB, SRAM 64KB, hoạt động ở xung nhịp tối đa 72MHz. Với số lượng lớn chân I/O, khả năng giao tiếp ngoại vi đa dạng, tích hợp USB, CAN, SPI, I2C, UART, sản phẩm rất phù hợp cho các ứng dụng điều khiển phức tạp.

Kiểu đóng gói LQFP-64 giúp dễ dàng tích hợp trên các bo mạch phát triển hoặc thiết kế mạch công nghiệp.

Với bộ nhớ lớn, ngoại vi mạnh mẽ và khả năng xử lý tốc độ cao, STM32F103RFT6 là giải pháp lý tưởng cho các hệ thống nhúng yêu cầu hiệu năng cao, giao tiếp đa dạng và độ tin cậy công nghiệp.

Ứng dụng

  • Các hệ thống điều khiển nhúng phức tạp, tốc độ cao

  • Bộ điều khiển máy CNC, máy in 3D, robot công nghiệp

  • Thiết bị truyền thông (CAN, USB, UART)

  • Thiết bị đo lường, điều khiển tự động hóa

  • Thiết bị IoT yêu cầu nhiều ngoại vi và bộ nhớ lớn

  • Hệ thống quản lý pin, BMS, điều khiển động cơ

Sơ đồ chân

📌 Lưu ý: Sử dụng công cụ CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.

Nhóm chân

Chức năng chính

VDD, VSS

Cấp nguồn 3.3V và GND

NRST

Reset ngoài

PAx, PBx, PCx

GPIO, hỗ trợ chức năng I2C, SPI, UART, PWM, ADC...

VDDA, VSSA

Cấp nguồn cho khối analog/ADC

BOOT0

Chọn chế độ khởi động (nạp qua Flash/UART)

USB D+/D-

Giao tiếp USB 2.0 Full Speed

CAN_RX, CAN_TX

Giao tiếp CAN Bus

SWDIO, SWCLK

Lập trình và debug qua ST-Link (SWD)



Tài liệu chi tiết STM32F103RF Datasheet

Thông số kĩ thuật

Thông số

Giá trị

Tên IC

STM32F103RFT6

Kiến trúc

ARM Cortex-M3 32-bit

Xung nhịp tối đa

72 MHz

Flash

512 KB

SRAM

64 KB

GPIO

Tối đa 51 chân I/O

ADC

3 x 12-bit, tổng 16 kênh

UART/USART

3 kênh

SPI / I2C

2 SPI, 2 I2C

USB

Full-Speed (tích hợp PHY)

CAN

1 CAN

Timer

4 x 16-bit, 1 x 16-bit PWM

Watchdog

Có hỗ trợ

Điện áp hoạt động

2.0V ~ 3.6V

Package

LQFP-64

Nhiệt độ hoạt động

-40°C đến +85°C





Hướng dẫn sử dụng

  • Cấp nguồn và khởi động:

    • Cấp 3.3V vào chân VDD, GND vào VSS

    • BOOT0 dùng để chọn chế độ khởi động (Flash hoặc UART)

  • Lập trình vi điều khiển:

    • Sử dụng ST-Link V2 qua cổng SWD (SWDIO/SWCLK)

    • Hoặc nạp chương trình qua UART1 (PA9/PA10) với USB-UART

  • Phần mềm hỗ trợ:

    • STM32CubeIDE (chính thức từ ST)

    • Keil C, IAR, PlatformIO (VSCode)

  • Các bước cơ bản:

    • Khởi tạo xung clock, GPIO

    • Test blink LED, giao tiếp UART debug

    • Tích hợp cảm biến, mô-đun: OLED I2C, nRF24L01, GPS, LoRa...

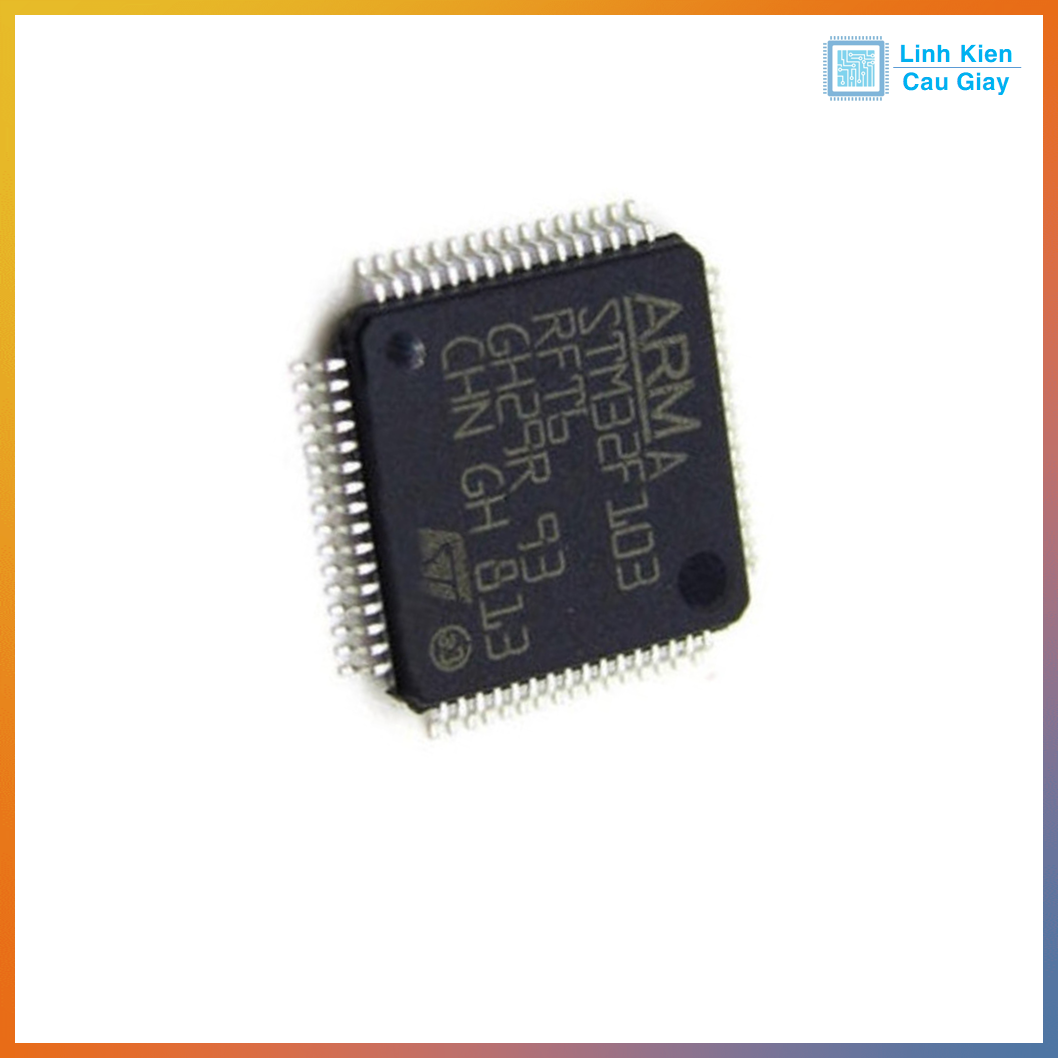

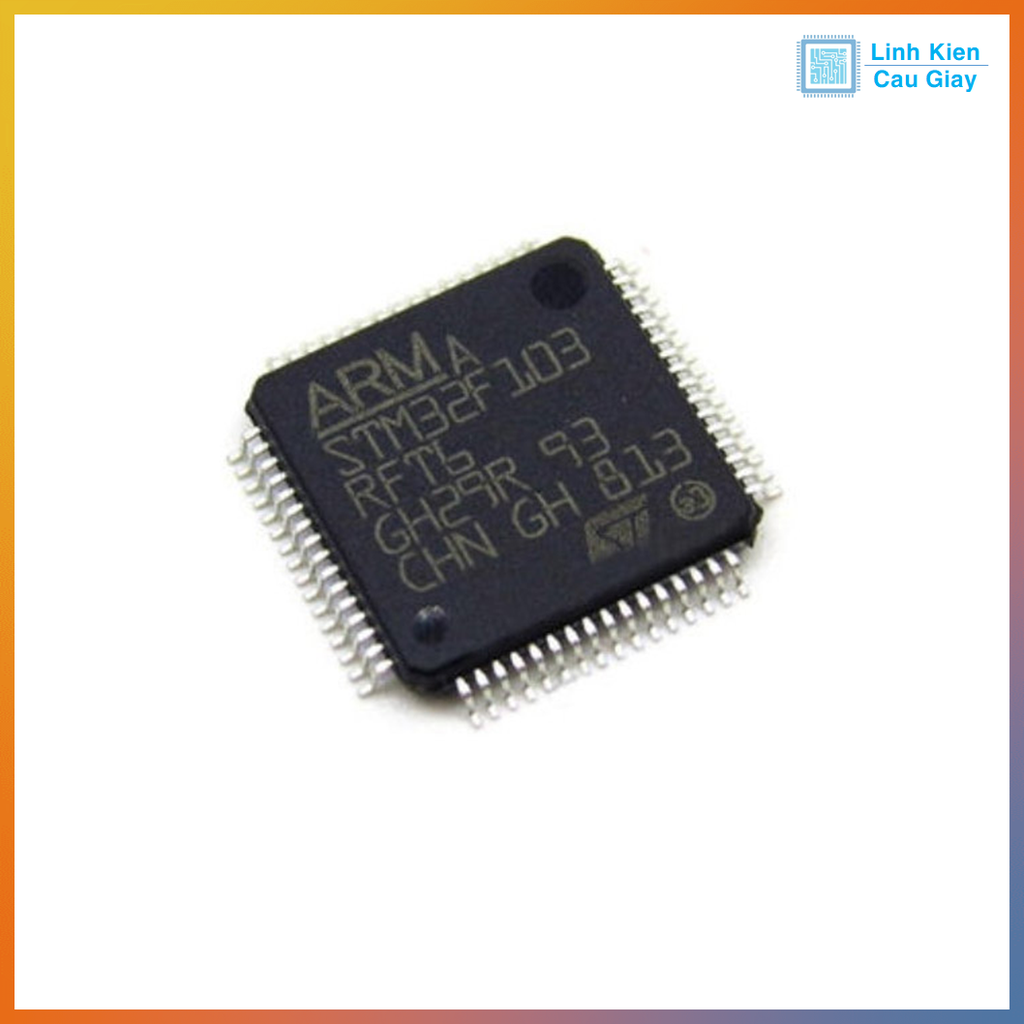

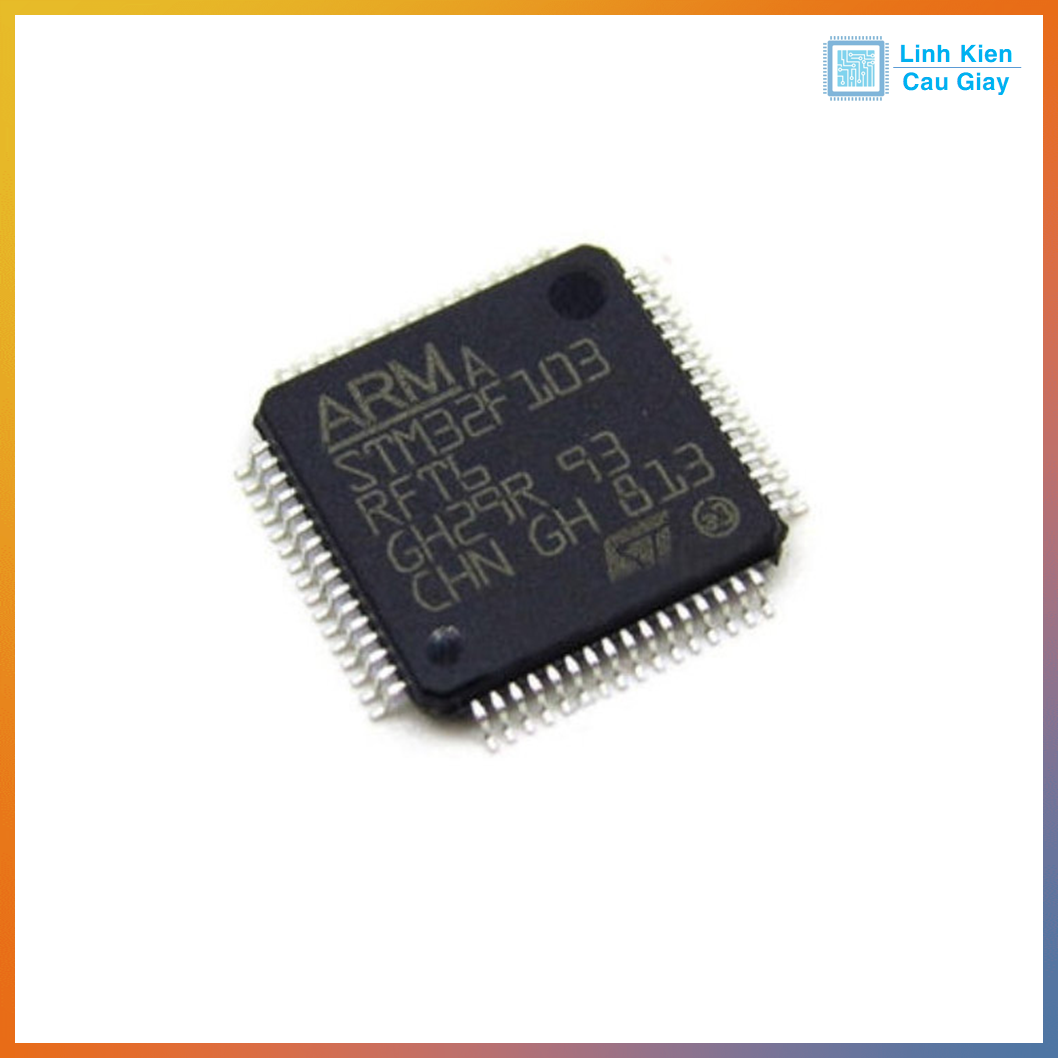

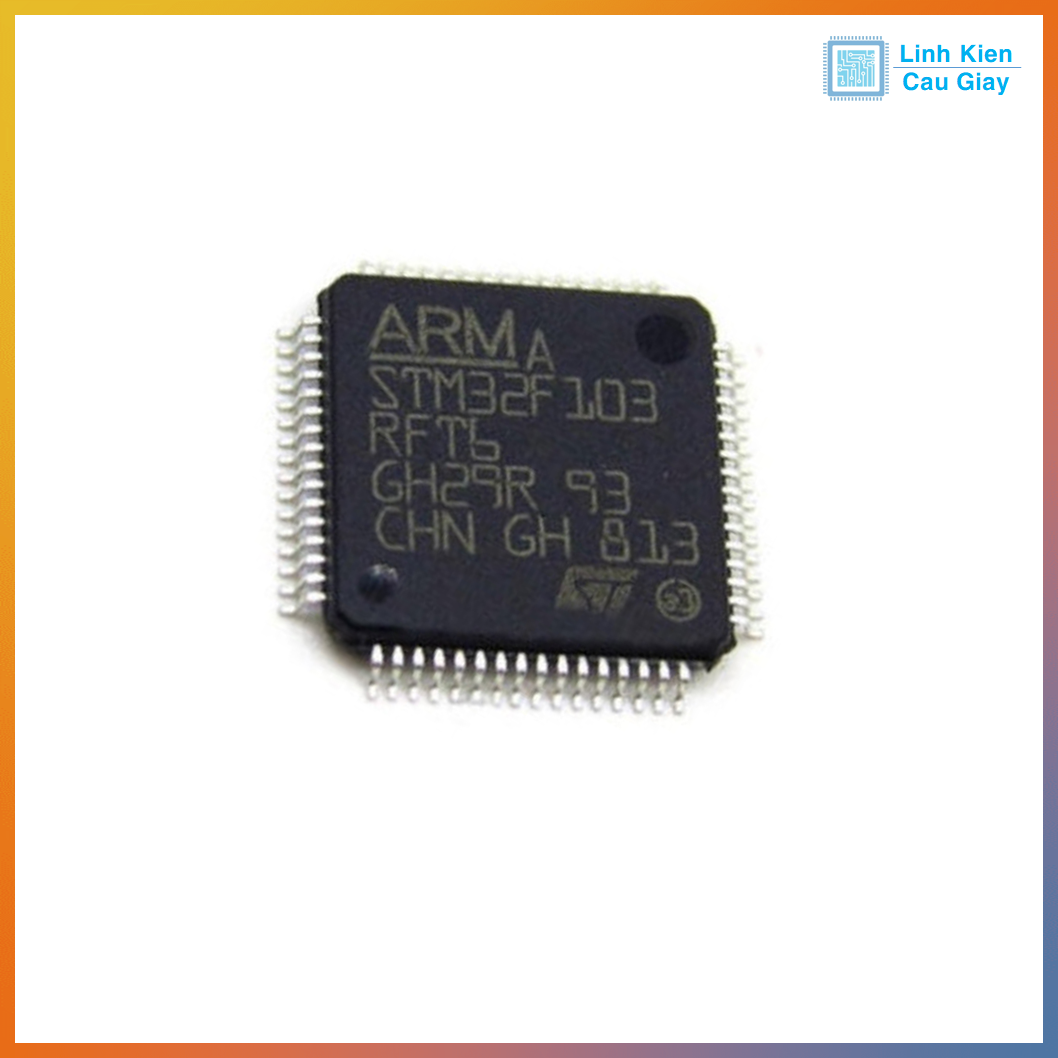

Hình ảnh
