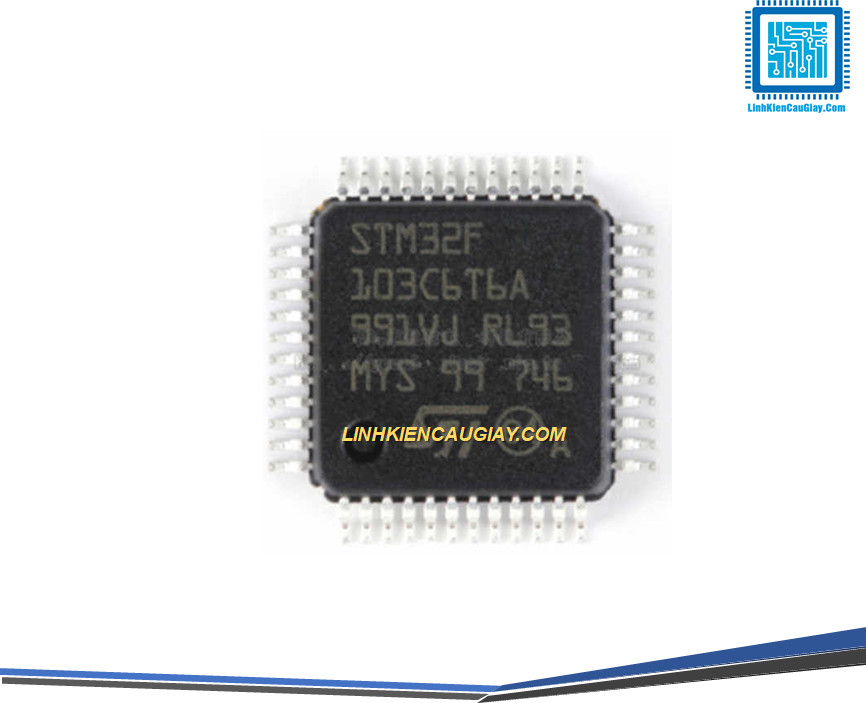

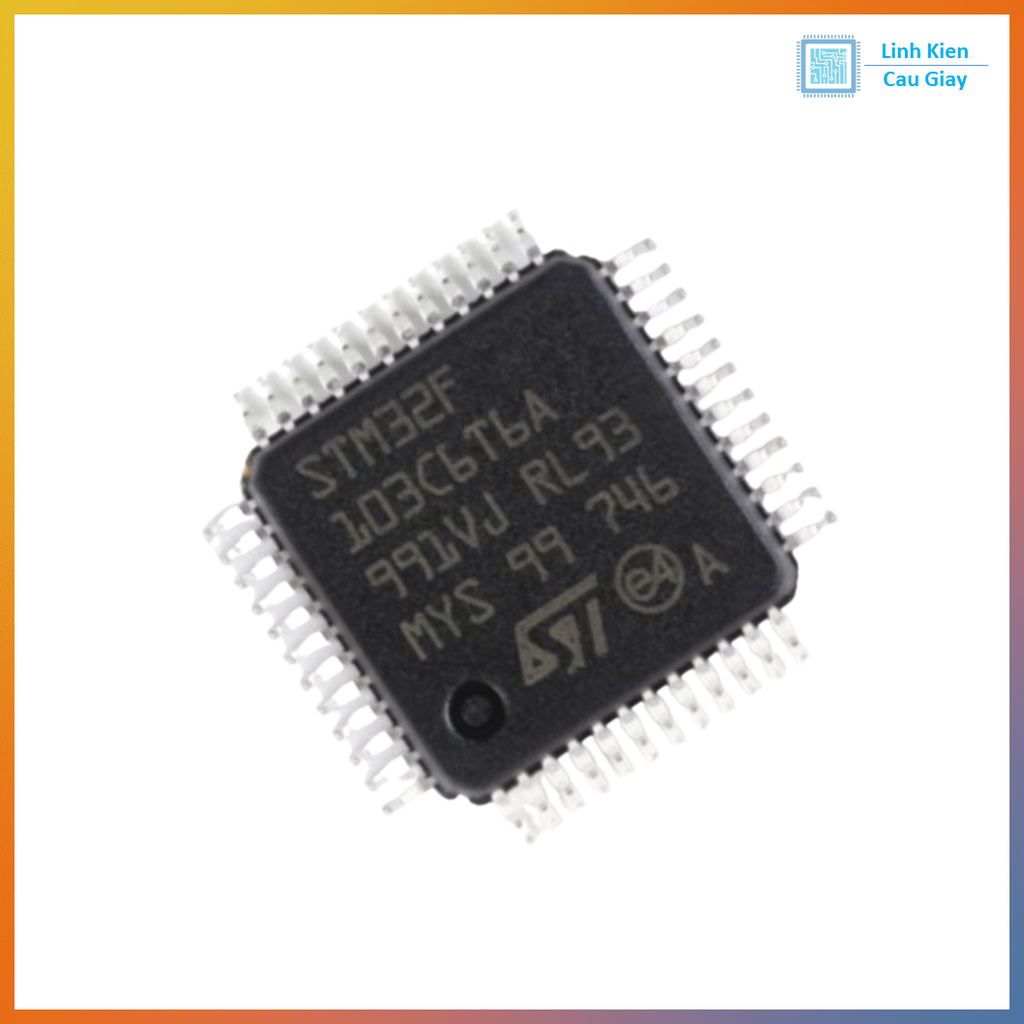

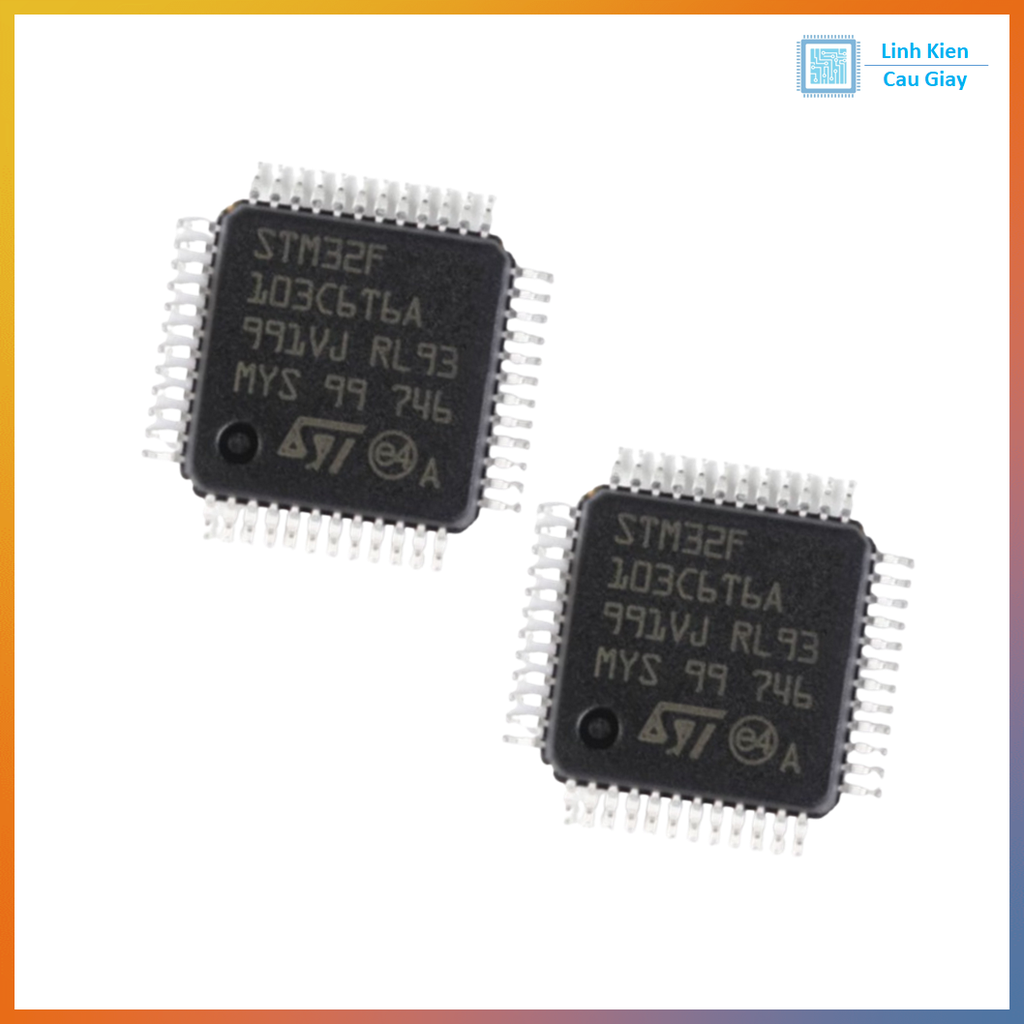

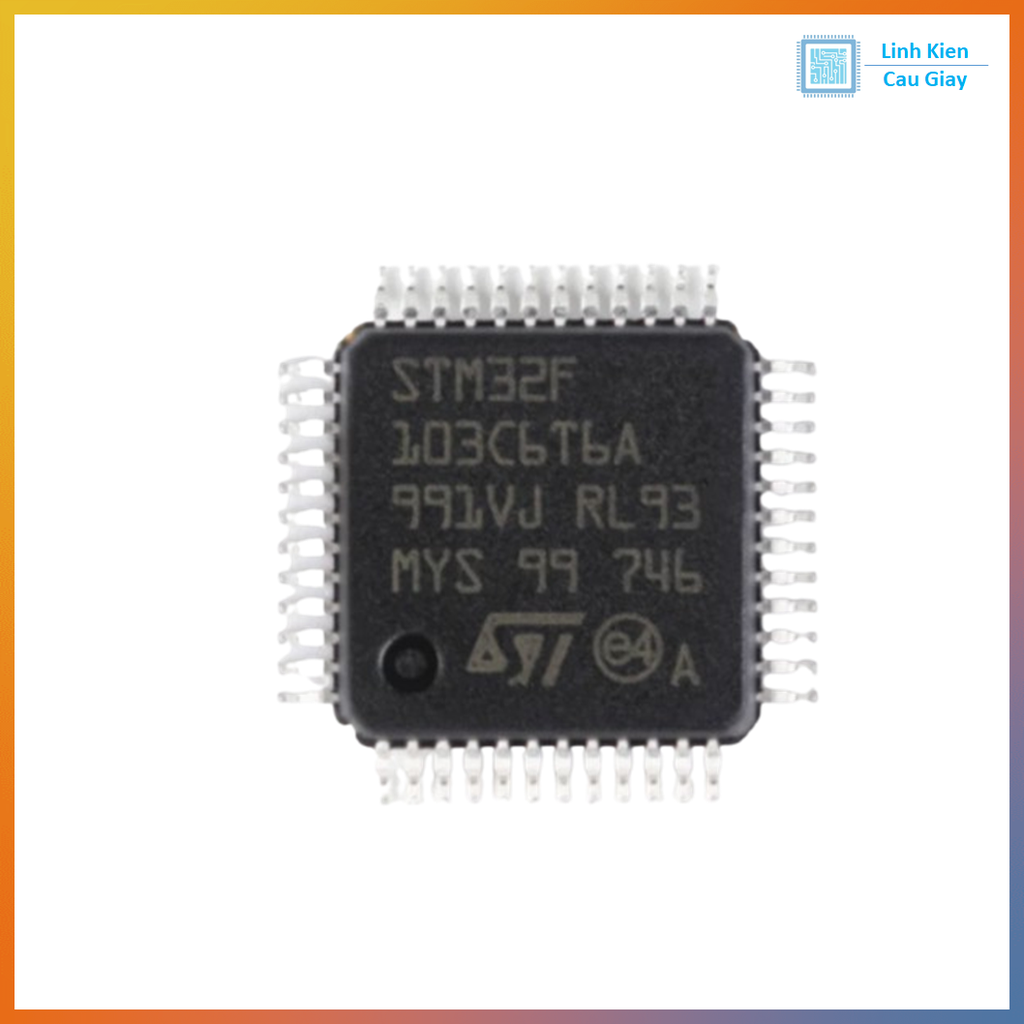

STM32F103C6T6A LQFP48

(Mã SP:PVN2387)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

110.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Vi điều khiển STM32F103C6T6A | ARM Cortex-M3 | 32-bit | LQFP-48

Mô tả sản phẩm

STM32F103C6T6A là vi điều khiển 32-bit mạnh mẽ thuộc dòng STM32F1 của hãng STMicroelectronics, sử dụng lõi ARM Cortex-M3, xung nhịp lên đến 72 MHz. Với bộ nhớ Flash 32KB, RAM 10KB, cùng nhiều ngoại vi tích hợp như UART, I2C, SPI, ADC, PWM, USB, vi điều khiển này rất phù hợp cho các ứng dụng nhúng hiện đại. Dạng đóng gói LQFP-48 phù hợp cho cả sản xuất công nghiệp và nghiên cứu học tập.

Sản phẩm tương thích với nhiều công cụ phát triển như STM32CubeMX, Keil, Arduino IDE, PlatformIO, thuận tiện cho cả người mới bắt đầu lẫn chuyên gia.

Ứng dụng

Robot điều khiển, xe tự hành, robot dò line
Thiết bị IoT, điều khiển từ xa qua Bluetooth/WiFi
Máy đo thông minh, cảm biến, camera, xử lý tín hiệu
Bộ đếm, bộ định thời, đồng hồ đo thời gian thực (RTC)
Điều khiển LED RGB, LED ma trận, PWM công suất
Màn hình LCD/TFT, bàn phím cảm ứng, GUI đơn giản
Thiết bị công nghiệp tự động hoá, điều khiển servo/motor

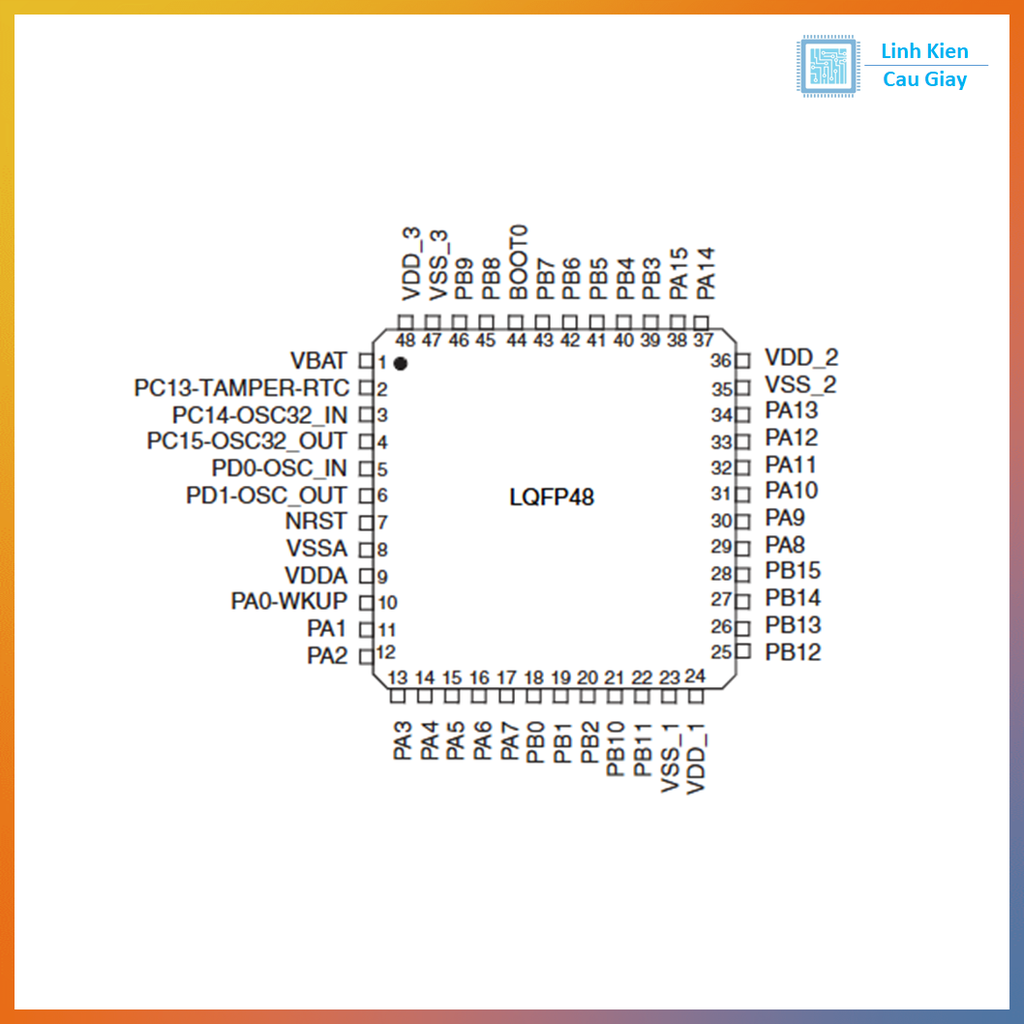

Sơ đồ chân

Pinout cơ bản - LQFP48,

📌 Lưu ý: Sử dụng công cụ STM8CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.

Nhóm chân	Chức năng chính
VDD, VSS	Nguồn cấp 3.3V và GND
PAx, PBx, PC13~15	GPIO đa chức năng (digital I/O, ADC, PWM, UART...)
USART1~3	Giao tiếp UART nối tiếp
SPI1, SPI2	Giao tiếp tốc độ cao với thiết bị ngoại vi
I2C1, I2C2	Giao tiếp cảm biến, EEPROM, màn hình LCD
ADC1	Bộ chuyển đổi tín hiệu analog 10 kênh 12-bit
TIM1~4	Bộ đếm thời gian, tạo xung PWM, điều khiển động cơ
USB D+/D-	Giao tiếp USB 2.0 tích hợp
NRST	Chân Reset
BOOT0	Cấu hình chế độ khởi động (chạy từ Flash hoặc Bootloader)
SWDIO, SWCLK	Giao diện lập trình/debug chuẩn SWD

Tài liệu chi tiết STM32F103C6T6A Datasheet

Thông số kĩ thuật

Thông số	Giá trị
Tên vi điều khiển	STM32F103C6T6A
Lõi xử lý	ARM Cortex-M3 (32-bit)
Tốc độ xung nhịp	Lên đến 72 MHz
Bộ nhớ Flash	32 KB
SRAM	10 KB
GPIO	37 chân I/O
ADC	12-bit, 10 kênh
Timer	4 bộ Timer (bao gồm PWM)
UART/I2C/SPI	Có đầy đủ giao tiếp nối tiếp
USB	Full-speed USB 2.0
Điện áp hoạt động	2.0V ~ 3.6V (khuyến nghị: 3.3V)
Package	LQFP-48
Nhiệt độ hoạt động	-40°C đến +85°C

Hướng dẫn sử dụng

Cấp nguồn:
- Cấp điện áp 3.3V tại chân VDD, nối đất tại VSS.
- Khuyến nghị có tụ lọc nguồn 0.1µF gần VDD/VSS.
Lập trình và nạp code:
- Sử dụng ST-Link V2 hoặc nạp qua UART với bootloader.
- IDE hỗ trợ: STM32CubeIDE, Keil C, Arduino IDE (thêm core).
Lập trình ngoại vi:
- Sử dụng STM32CubeMX để cấu hình chân và ngoại vi (SPI, UART, ADC…).
- Tích hợp thư viện HAL/LL dễ lập trình và bảo trì.
Nạp chương trình:
- Chế độ Bootloader bằng cách kết nối BOOT0 lên HIGH khi khởi động.
- Chế độ SWD nạp bằng ST-Link hoặc CMSIS-DAP.
