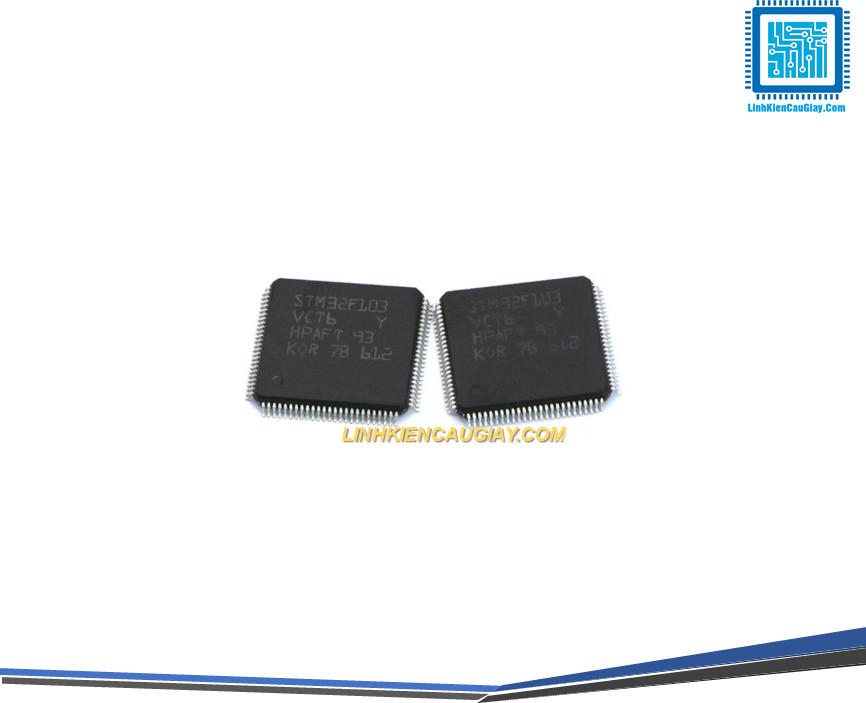

STM32F103VCT6 LQFP100

(Mã SP:PVN2391)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

STM32F103VCT6 – Vi điều khiển ARM Cortex-M3 32-bit | LQFP-100 | Flash 256KB

Mô tả sản phẩm

STM32F103VCT6 là vi điều khiển hiệu suất cao thuộc dòng STM32F1 của STMicroelectronics, sử dụng nhân xử lý ARM Cortex-M3 32-bit, xung nhịp lên đến 72MHz, dung lượng Flash 256KB, RAM 48KB, tích hợp nhiều ngoại vi mạnh mẽ như USART, SPI, I2C, CAN, ADC, DAC, PWM...

Với gói chân LQFP-100, sản phẩm cung cấp đến 80 chân I/O, rất thích hợp cho các hệ thống nhúng phức tạp, yêu cầu nhiều kết nối ngoại vi và xử lý tín hiệu nhanh, độ tin cậy cao.

Ứng dụng

  • Điều khiển robot, thiết bị nhúng phức tạp

  • Thiết bị IoT, đo lường công nghiệp, truyền thông CAN

  • Hệ thống điều khiển động cơ (PWM, ADC)

  • Ứng dụng xử lý tín hiệu, giao tiếp cảm biến nhiều kênh

  • Thiết kế bo mạch STM32 custom, dùng trong giáo dục, R&D

  • Hệ thống truyền thông RS485, UART, USB 2.0 (Device)

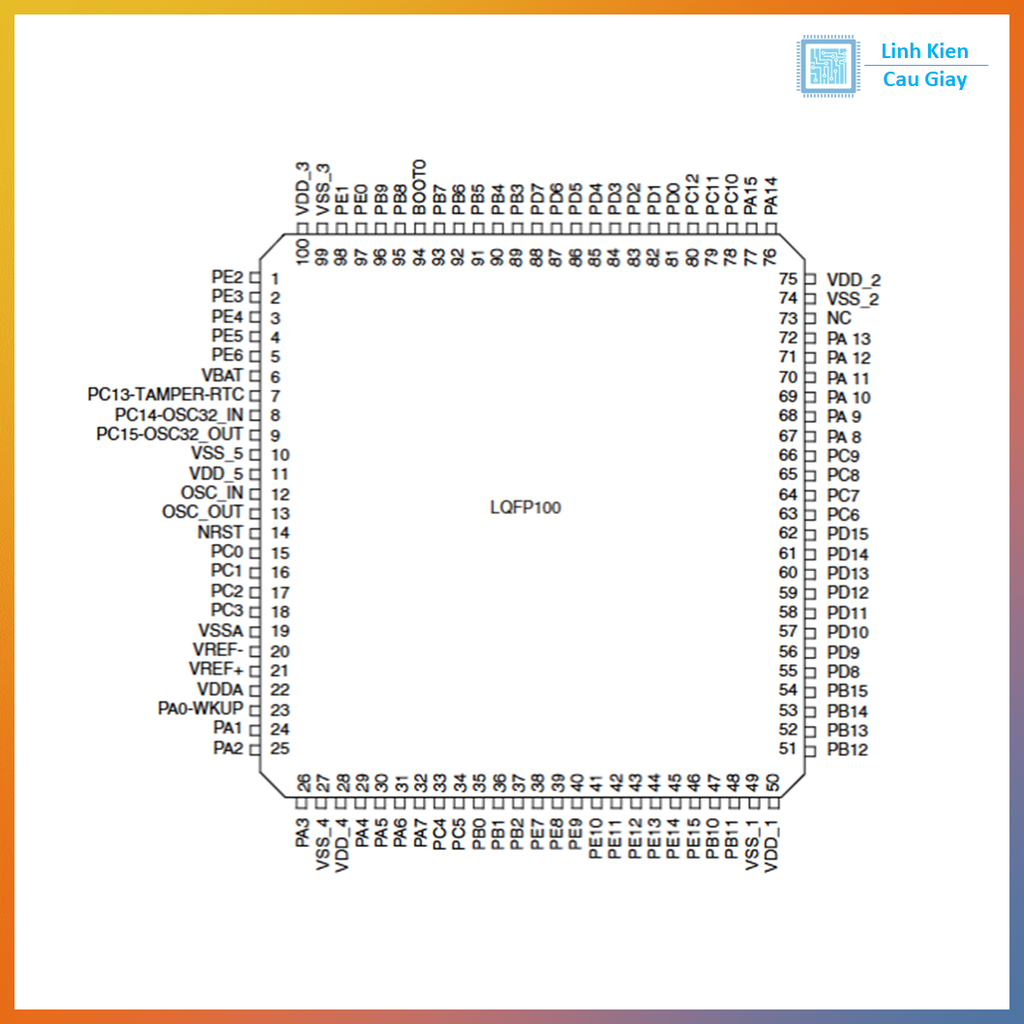

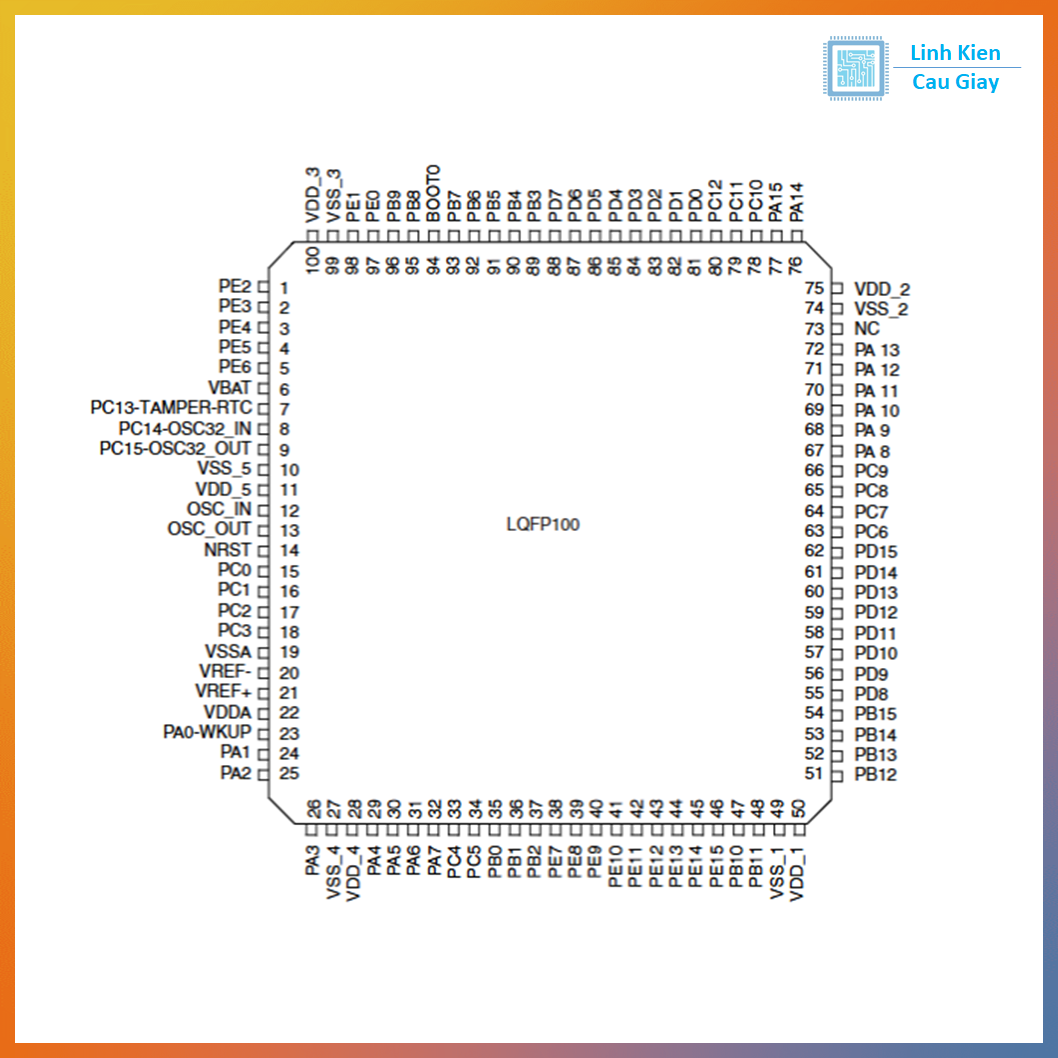

Sơ đồ chân

STM32F103VCT6 sử dụng gói LQFP-100, gồm:

  • 3 cổng ADC 12-bit (16 kênh)

  • 9 x UART/USART, 3 x SPI, 2 x I2C

  • 2 x DAC, 3 x Timer nâng cao + nhiều Timer chung

  • GPIO: 80 chân có thể lập trình

Datasheet STM32F103VCT6

Thông số kĩ thuật

Thông số kỹ thuật

Giá trị

Vi xử lý (MCU)

STM32F103VCT6 – ARM Cortex-M3 72MHz

Bộ nhớ Flash

256KB

RAM

48KB SRAM

Giao tiếp ngoại vi

3 x USART, 2 x SPI, 2 x I2C, USB 2.0 FS

ADC

3 ADC 12-bit, 16 kênh

DAC

2 kênh DAC

GPIO

Lên đến 80 chân GPIO

Timer

3 x Timer nâng cao + Timer chuẩn

Giao tiếp khác

CAN, RTC, Watchdog

Điện áp hoạt động

2.0V – 3.6V

Package

LQFP-100

Nhiệt độ hoạt động

-40°C ~ +85°C





Hướng dẫn sử dụng

  1. Cấp nguồn:

    • Hoạt động ở 3.3V (có thể dùng LDO AMS1117-3.3)

    • Chân VDD, VDDA cấp nguồn; GND nối đất; VCAP kết tụ 1µF.

  2. Nạp chương trình:

    • Qua cổng SWD (2 dây) hoặc UART (Bootloader).

    • Dùng ST-Link V2 hoặc USB to UART với phần mềm STM32CubeProgrammer.

  3. Lập trình:

    • IDE phổ biến: STM32CubeIDE, Keil, PlatformIO, Arduino IDE (với thư viện hỗ trợ).

    • Cấu hình chân, ngoại vi bằng STM32CubeMX.

  4. Sử dụng ngoại vi:

    • UART: Giao tiếp máy tính, module RF.

    • SPI/I2C: Giao tiếp cảm biến, màn hình.

    • PWM: Điều khiển động cơ, LED dimming.

    • ADC: Đọc tín hiệu analog từ cảm biến.

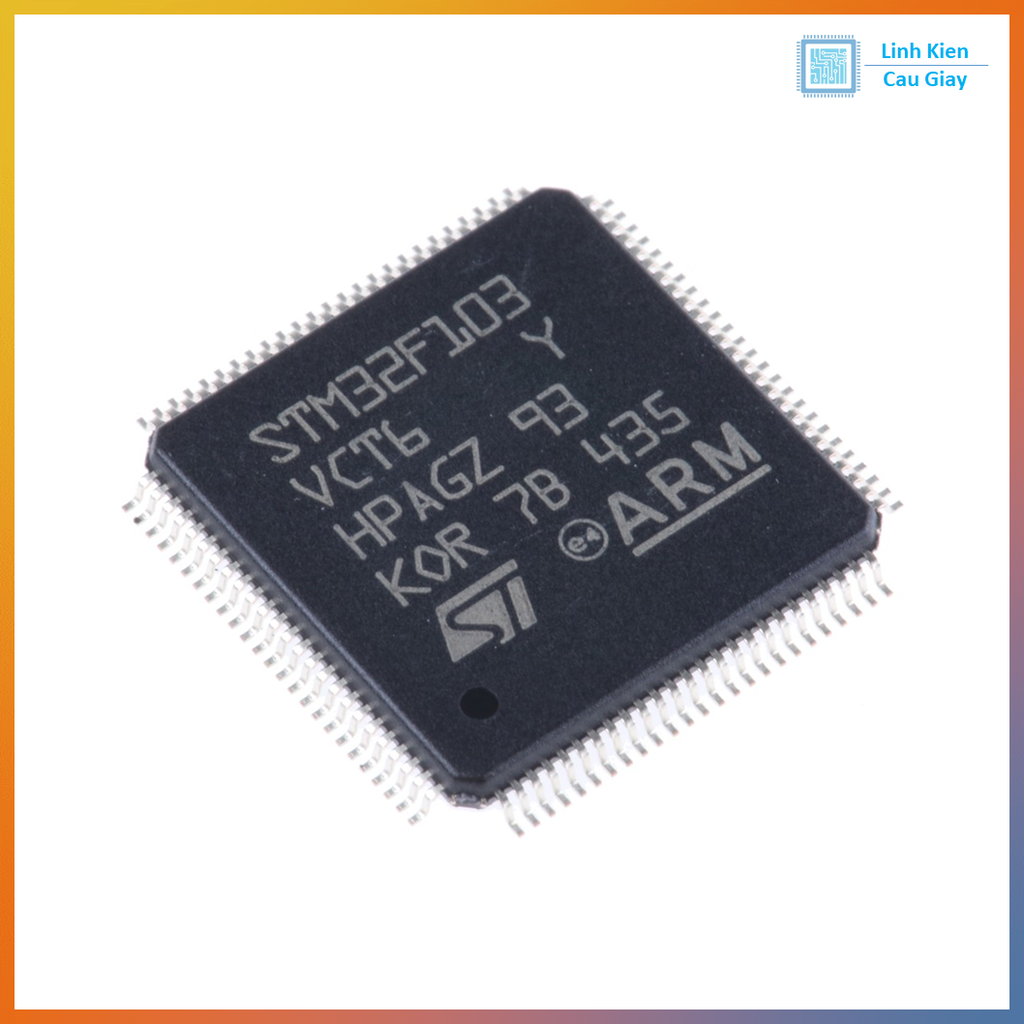

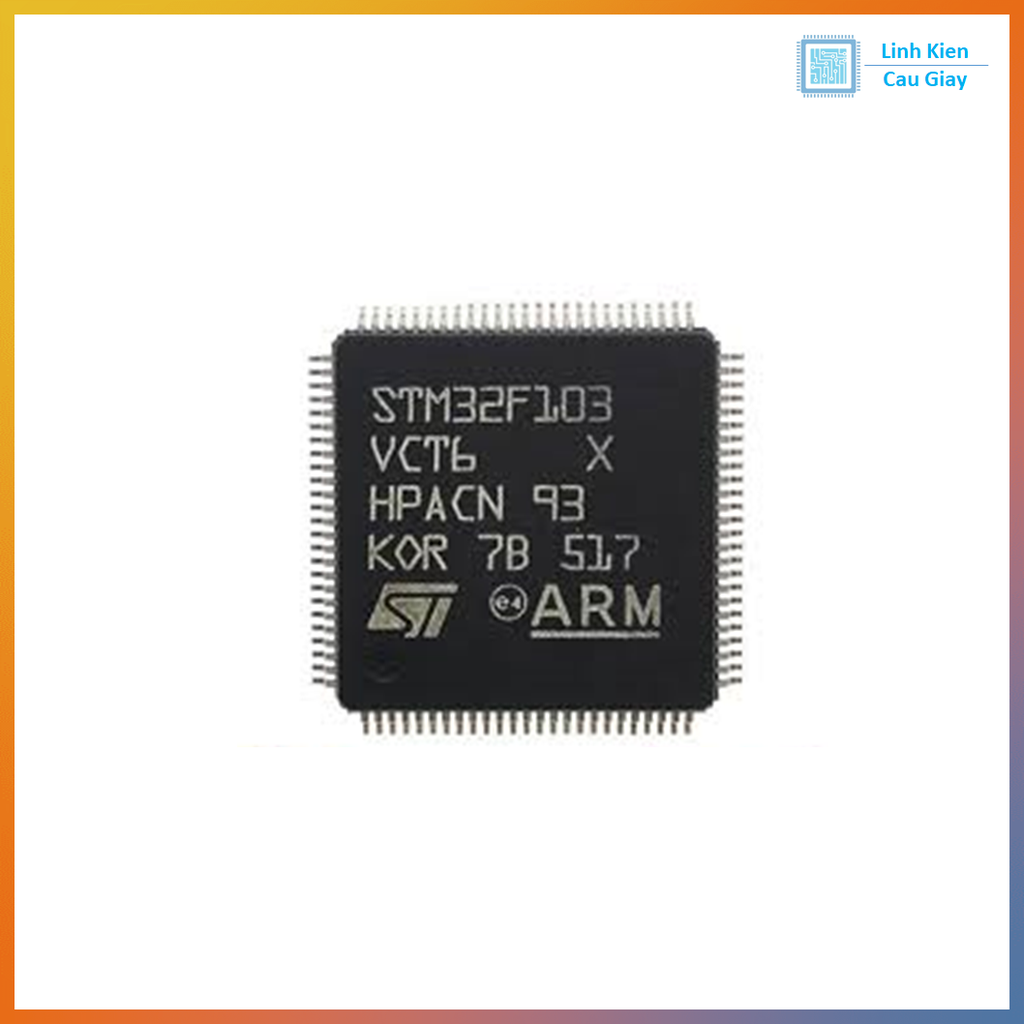

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
