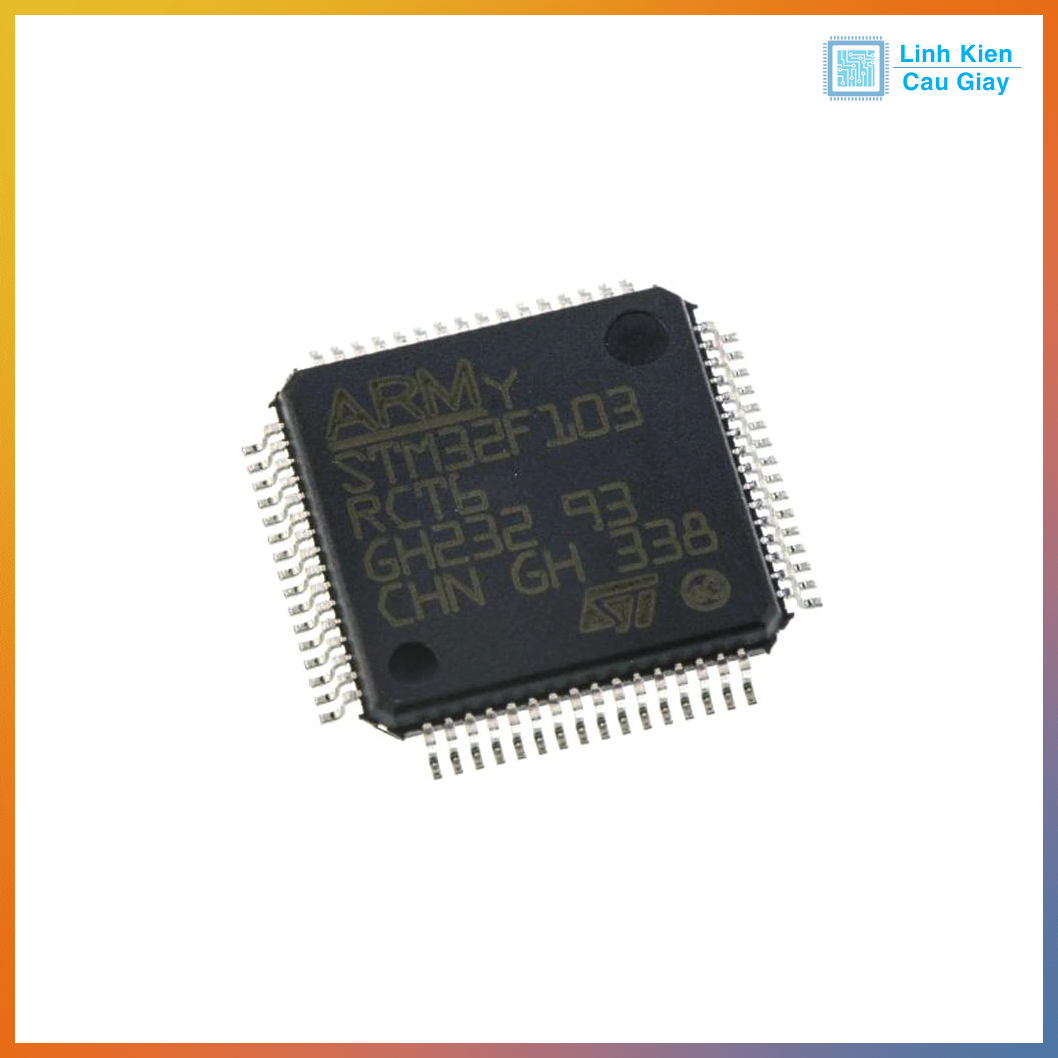

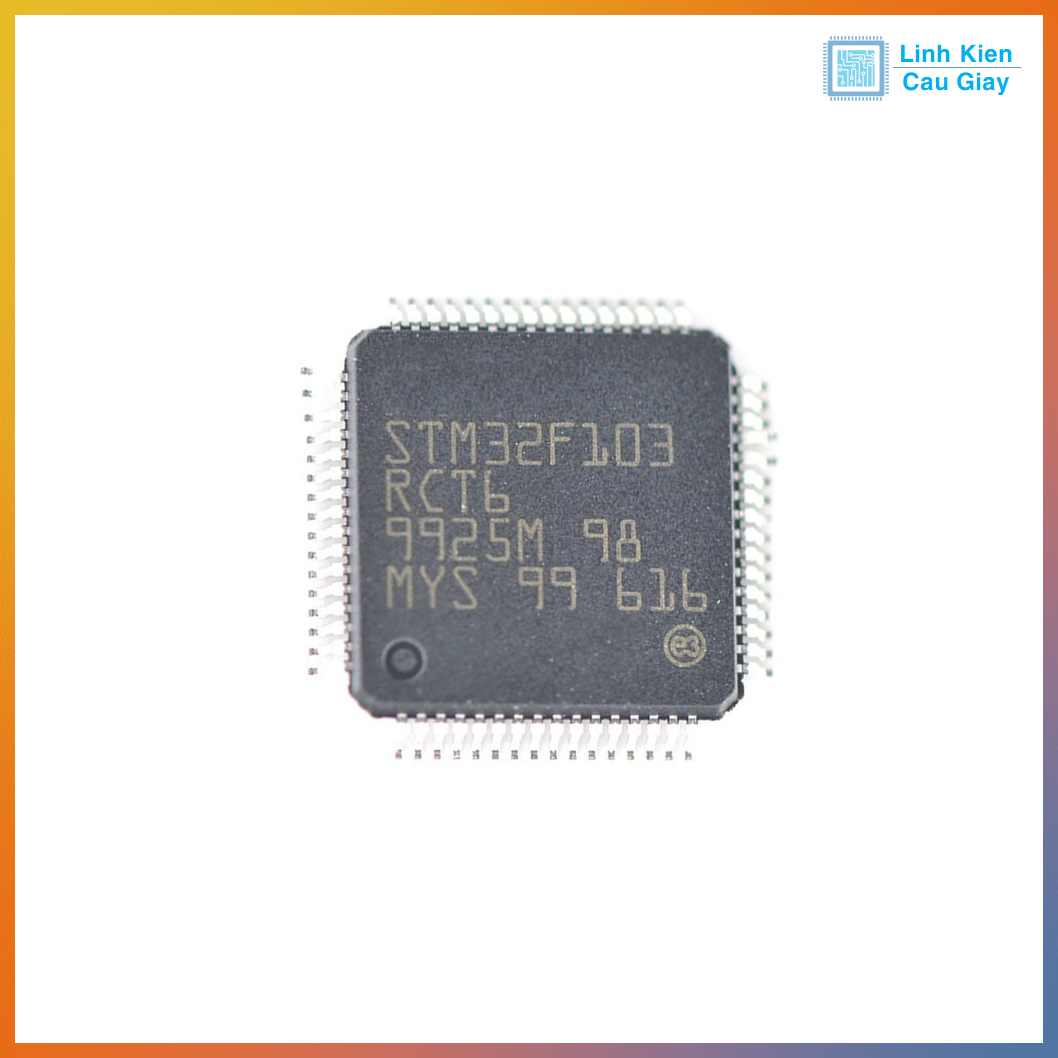

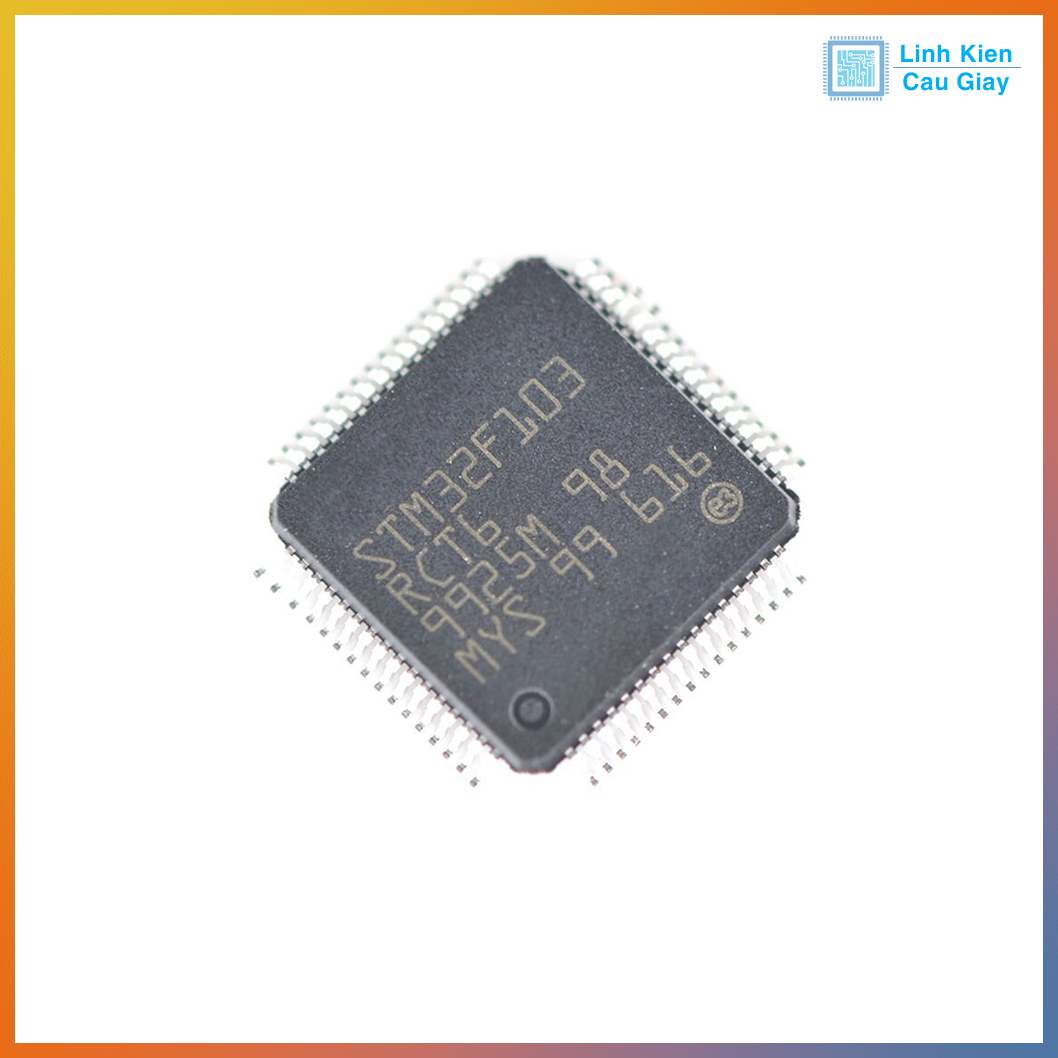

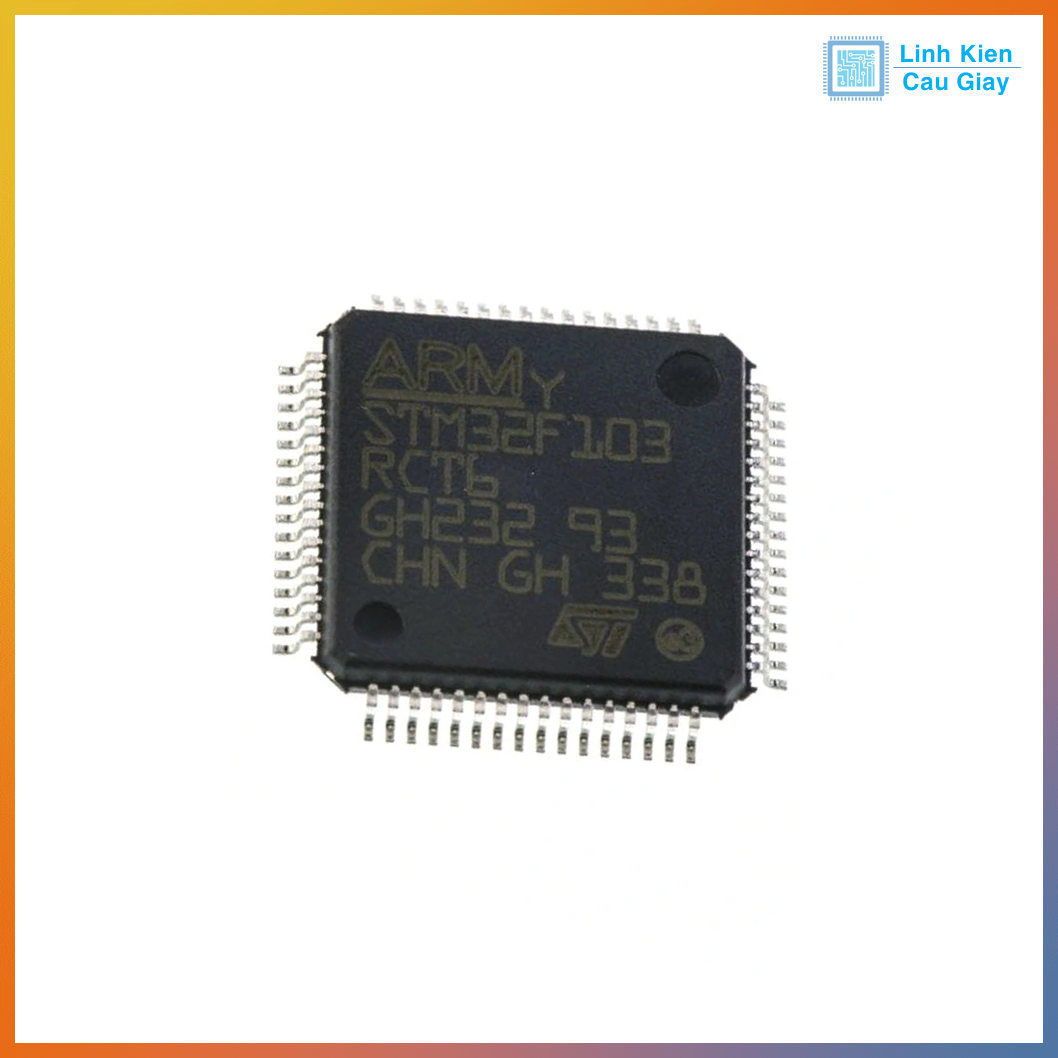

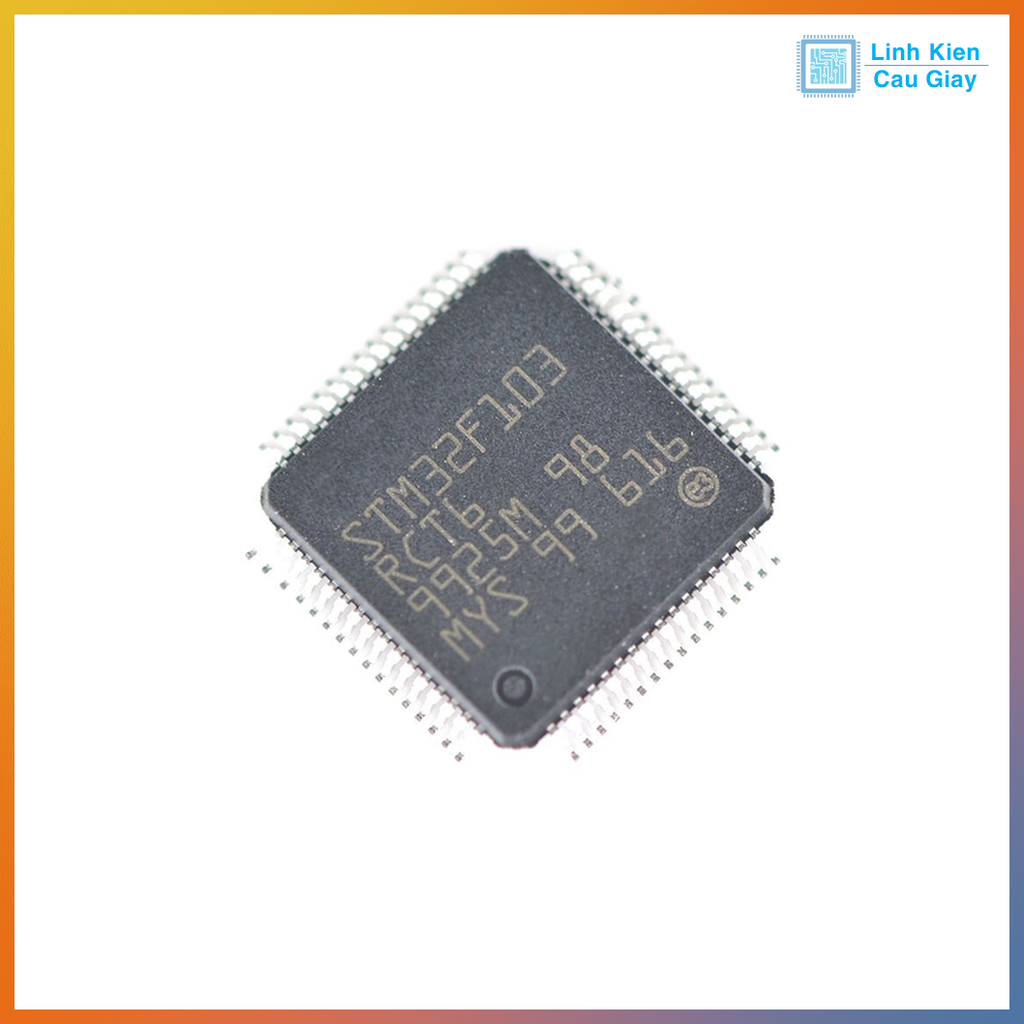

Linh kiện STM32F103RCT6 Vi điều khiển ARM Cortex-M3

(Mã SP:CG001153)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện STM32F103RCT6 Vi điều khiển ARM Cortex-M3

Mô tả sản phẩm

STM32F103RCT6 là vi điều khiển 32 bit thuộc dòng STM32F1 High-Density của STMicroelectronics, tích hợp lõi xử lý ARM Cortex-M3, tốc độ cao, bộ nhớ Flash lớn và nhiều ngoại vi phong phú. Đây là lựa chọn lý tưởng cho các ứng dụng nhúng, robot, thiết bị IoT, hệ thống đo lường và điều khiển công nghiệp.

Với 64 chân I/O đa chức năng, 256KB Flash, 48MHz xung nhịp và khả năng giao tiếp đa dạng như UART, SPI, I2C, CAN, ADC, PWM, STM32F103RCT6 cho khả năng mở rộng mạnh mẽ, độ ổn định cao trong các dự án thực tế.

Ứng dụng

STM32F103RCT6 là vi điều khiển 32 bit thuộc dòng STM32F1 High-Density của STMicroelectronics, tích hợp lõi xử lý ARM Cortex-M3, tốc độ cao, bộ nhớ Flash lớn và nhiều ngoại vi phong phú. Đây là lựa chọn lý tưởng cho các ứng dụng nhúng, robot, thiết bị IoT, hệ thống đo lường và điều khiển công nghiệp.

Với 64 chân I/O đa chức năng, 256KB Flash, 48MHz xung nhịp và khả năng giao tiếp đa dạng như UART, SPI, I2C, CAN, ADC, PWM, STM32F103RCT6 cho khả năng mở rộng mạnh mẽ, độ ổn định cao trong các dự án thực tế.

Sơ đồ chân

Chân Ký hiệu Mô tả chính
5, 6 OSC_IN, OSC_OUT Kết nối thạch anh ngoài (tùy chỉnh)
1–48 PAx, PBx, PCx GPIO đa chức năng: ADC, PWM, UART, SPI, I2C...
49–64 PDx, VSS, VDD GPIO bổ sung, nguồn, mass
9, 10 NRST, VDDA Reset và nguồn tương tự (ADC)

Thông số kĩ thuật

Thông số Giá trị
Tên sản phẩm STM32F103RCT6
Kiến trúc ARM Cortex-M3, 32 bit
Bộ nhớ Flash 256KB
RAM 48KB
Tốc độ xung nhịp 48MHz
Điện áp hoạt động 2.0V – 3.6V
Số chân tổng cộng 64 chân (LQFP-64)
GPIO khả dụng 51 chân đa chức năng
Ngoại vi tích hợp SPI, I2C, USART, ADC, PWM, CAN, USB
Bộ ADC 12-bit, nhiều kênh, tốc độ cao
Timer/Counter Nhiều bộ Timer 16/32 bit
Bộ nạp code SWD, UART Bootloader
Khả năng hoạt động Công nghiệp, nhiệt độ cao, độ ổn định tốt

Hình ảnh - Hướng dẫn sử dụng

  1. Cấp nguồn ổn định 3.3V cho VDD, nối GND.

  2. Có thể sử dụng thạch anh ngoài hoặc bộ dao động nội để tạo xung.

  3. Nạp chương trình bằng giao diện SWD hoặc UART Bootloader.

  4. Cấu hình chân GPIO theo yêu cầu: I2C, SPI, UART, PWM, ADC, Digital I/O.

  5. Lập trình thông qua STM32CubeIDE, Keil, hoặc Arduino IDE (cài STM32 core).

📌 Dễ dàng tích hợp cho cả dự án DIY, nghiên cứu hoặc hệ thống công nghiệp quy mô lớn.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
