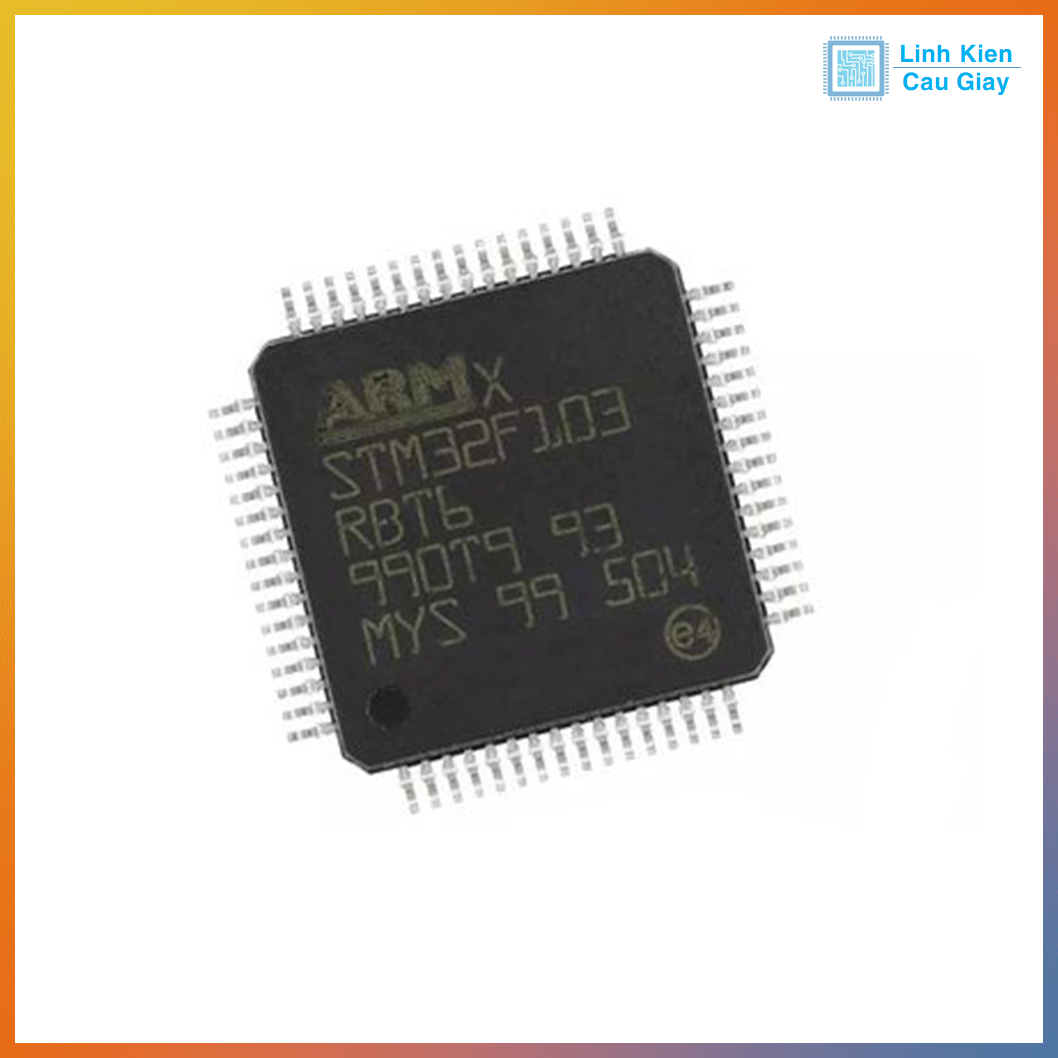

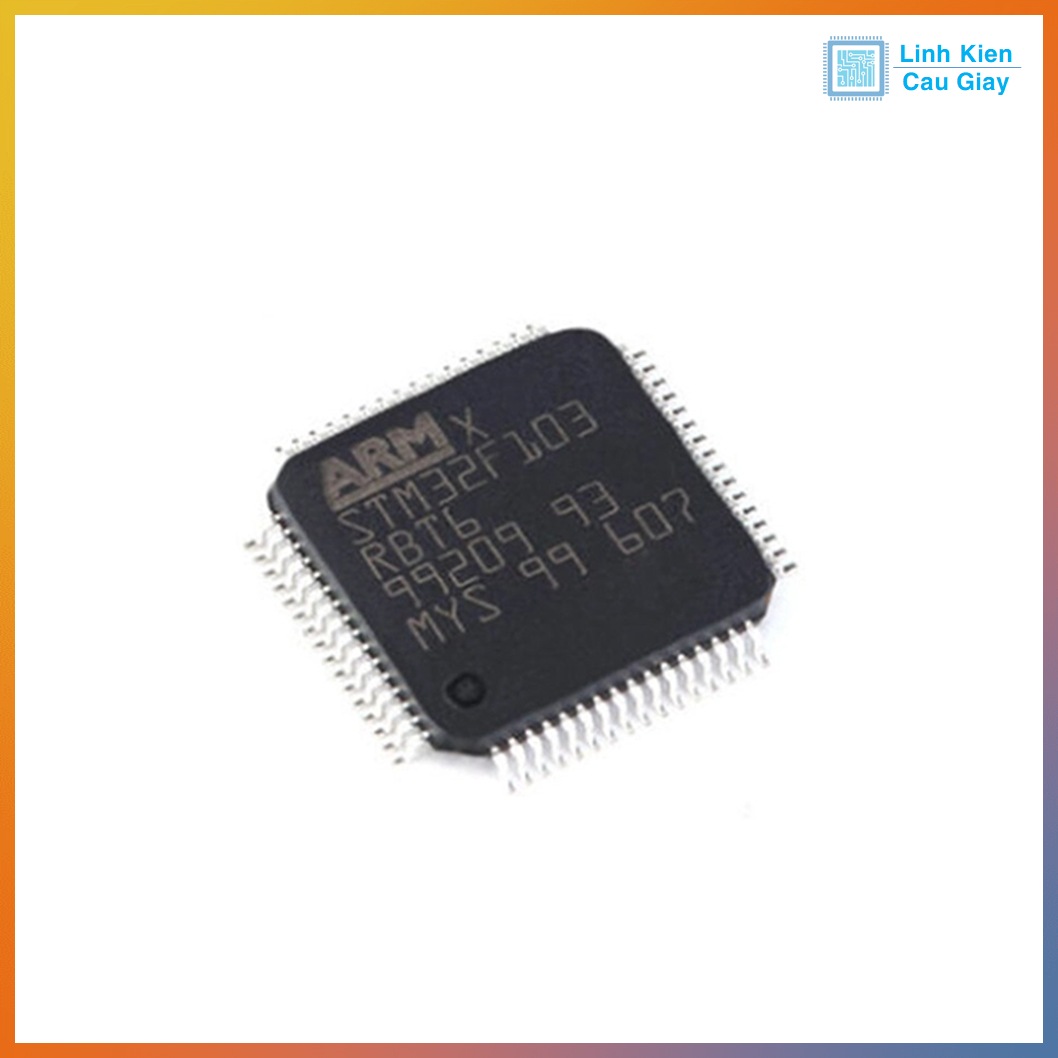

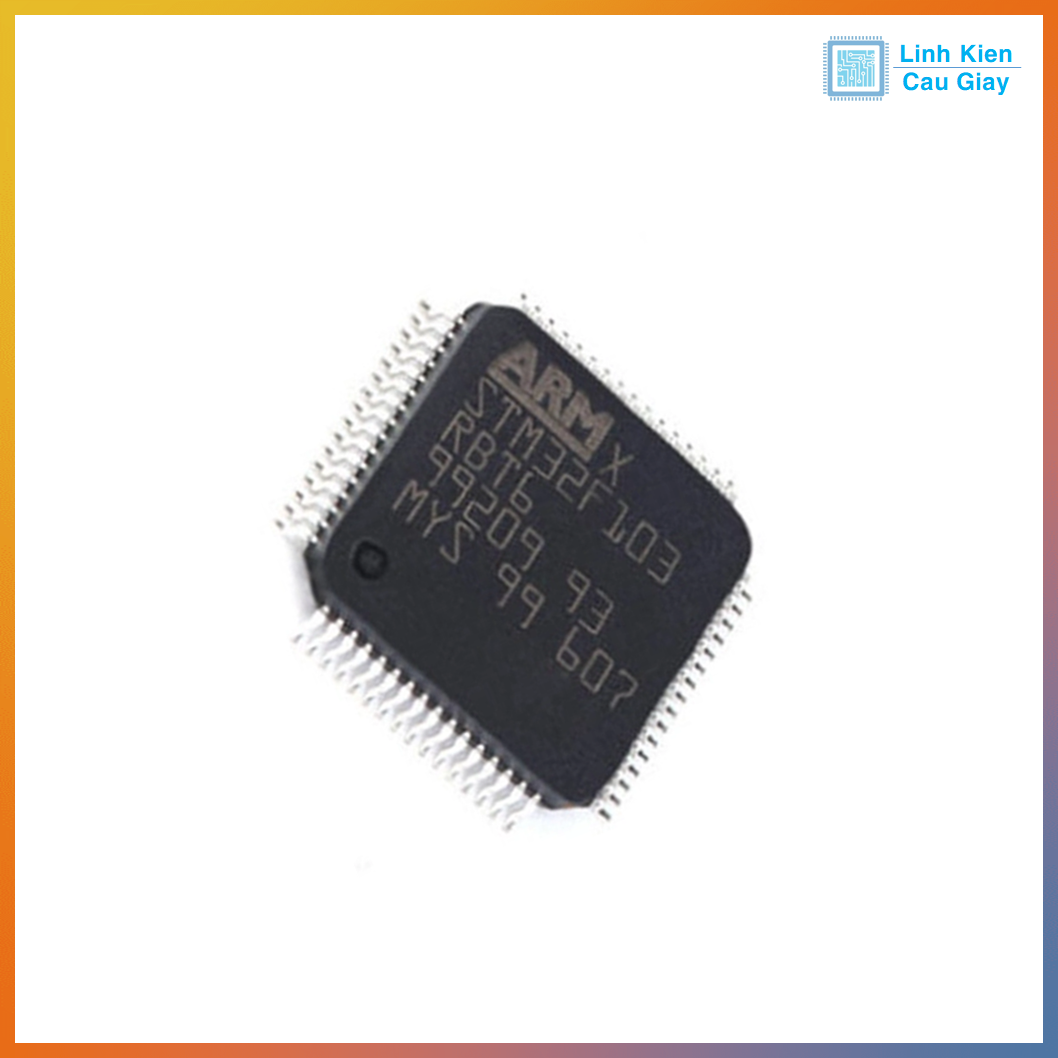

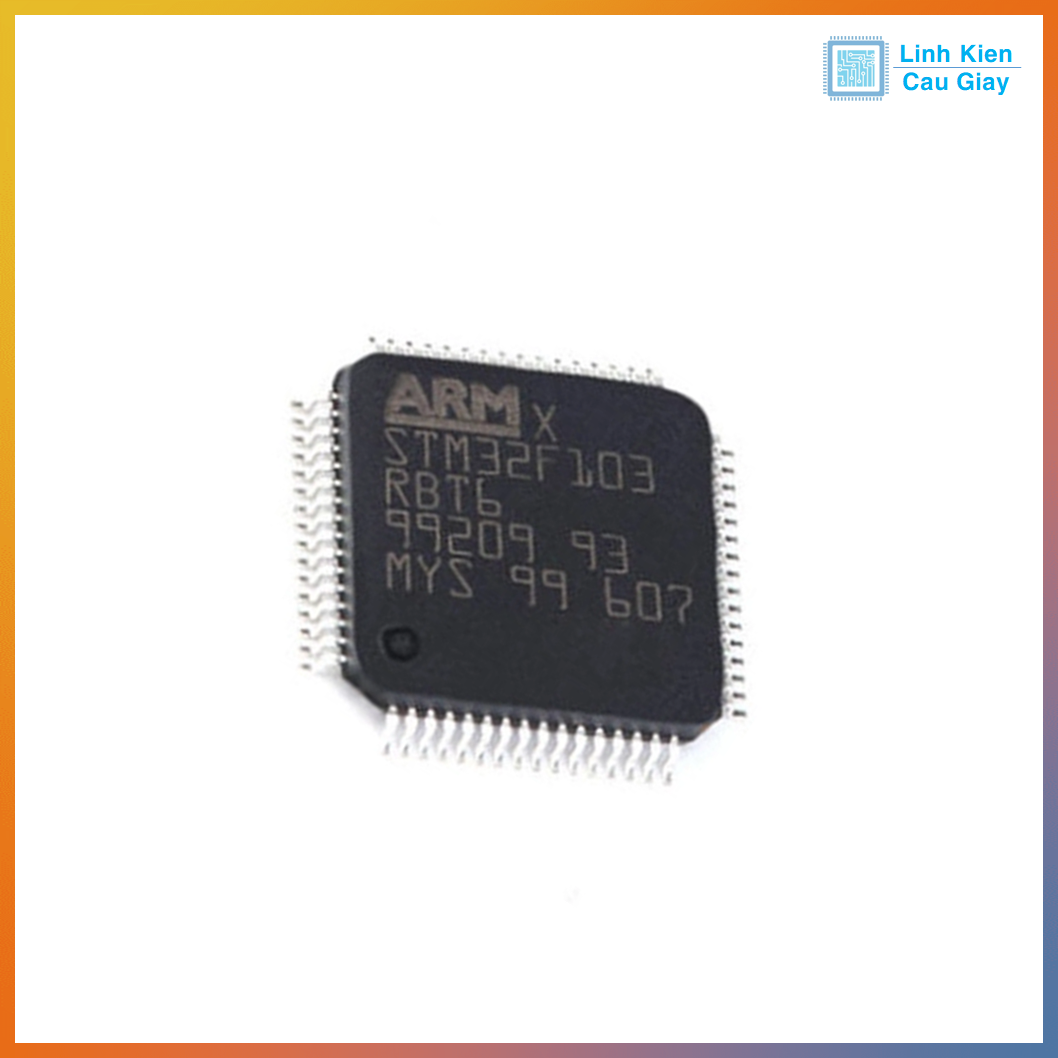

Linh kiện STM32F103RBT6 Vi Điều Khiển ARM Cortex-M3

(Mã SP:CG001152)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

20.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện STM32F103RBT6 Vi Điều Khiển ARM Cortex-M3



Mô tả sản phẩm

STM32F103RBT6 là vi điều khiển 32 bit thuộc dòng STM32F1 High-Density của STMicroelectronics, tích hợp lõi ARM Cortex-M3 tốc độ cao, phù hợp các ứng dụng nhúng, IoT, điều khiển thiết bị, tự động hóa, robot và các sản phẩm thông minh.

Với 64 chân đa chức năng, 128KB bộ nhớ Flash, 20KB RAM và các giao tiếp mạnh mẽ như USART, SPI, I2C, ADC, CAN, USB, PWM, IC mang lại khả năng xử lý mạnh mẽ, mở rộng linh hoạt và độ bền cao cho các dự án thực tế.

Ứng dụng

  • Phát triển robot, xe tự hành, điều khiển tay máy, mô hình tự động

  • Thiết kế thiết bị IoT, điều khiển từ xa qua Internet

  • Hệ thống đo lường, thu thập dữ liệu, Data Logger

  • Điều khiển công nghiệp, máy móc tự động hóa

  • Dự án nghiên cứu kỹ thuật số, điện tử, xử lý tín hiệu nhúng

  • Học lập trình ARM, STM32, xử lý ngoại vi phức tạp

Sơ đồ chân

Chân Ký hiệu Mô tả chức năng chính
5, 6 OSC_IN, OSC_OUT Kết nối thạch anh ngoài (lên tới 8MHz)
1–48 PAx, PBx, PCx GPIO đa chức năng: ADC, PWM, UART, SPI, I2C…
49–64 PDx, VSS, VDD GPIO mở rộng, cấp nguồn, mass
9, 10 NRST, VDDA Reset và nguồn cho mạch analog (ADC)

Thông số kĩ thuật

Thông số Giá trị
Tên sản phẩm STM32F103RBT6
Kiến trúc ARM Cortex-M3 32 bit
Bộ nhớ Flash 128KB
RAM 20KB
Tốc độ xung nhịp 72MHz
Điện áp hoạt động 2.0V – 3.6V
Tổng số chân 64 chân (LQFP-64)
Số chân GPIO 51 chân đa chức năng
Ngoại vi tích hợp SPI, I2C, USART, ADC, PWM, CAN, USB, Timer
Bộ ADC 12-bit, nhiều kênh, tốc độ cao
Timer/Counter Timer 16-bit và 32-bit tích hợp
Bộ nạp chương trình SWD, JTAG, UART Bootloader
Chuẩn đóng gói LQFP-64 dễ hàn, độ bền cao

Hình ảnh - Hướng dẫn sử dụng

  • Cấp nguồn ổn định 3.3V, nối GND.

  • Có thể dùng thạch anh ngoài 8MHz để tăng độ chính xác xung nhịp.

  • Nạp chương trình thông qua ST-Link, SWD hoặc UART Bootloader.

  • Lập trình bằng STM32CubeIDE, Keil hoặc Arduino IDE (cài thêm STM32 core).

  • Sử dụng các chân GPIO linh hoạt cho điều khiển động cơ, cảm biến, giao tiếp thiết bị ngoại vi.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
