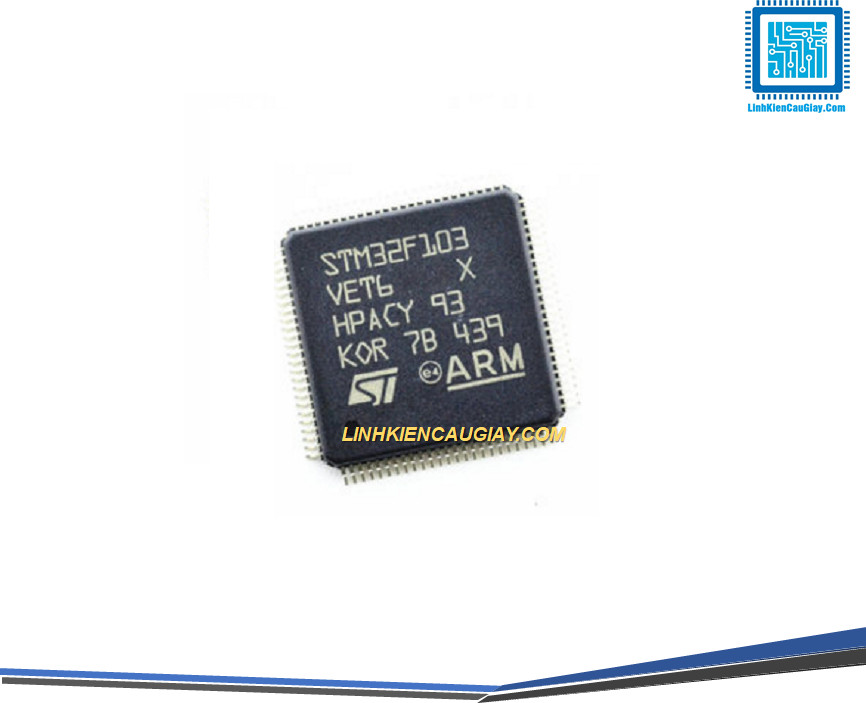

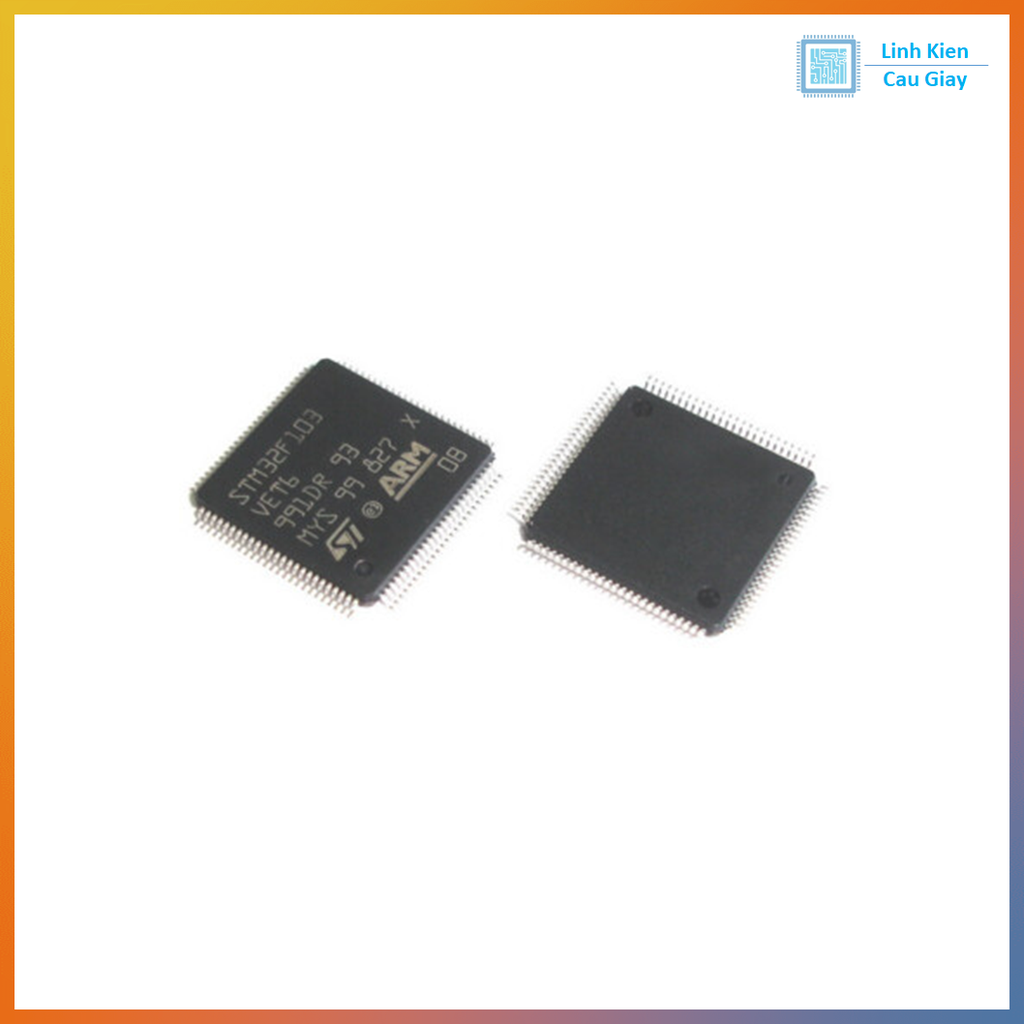

STM32F103VET6 LQFP-100

(Mã SP:PVN2389)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

35.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

STM32F103VET6 – Vi điều khiển ARM Cortex-M3 72MHz | 512KB Flash | QFP100

Mô tả sản phẩm

STM32F103VET6 là vi điều khiển hiệu suất cao thuộc dòng STM32F1 của STMicroelectronics, sử dụng lõi ARM Cortex-M3 hoạt động ở tần số 72MHz, tích hợp bộ nhớ Flash lên đến 512KB, RAM 64KB và nhiều module ngoại vi mạnh mẽ.

Với 100 chân (LQFP100) và số lượng I/O lên tới 80 chân, IC này rất phù hợp với các ứng dụng công nghiệp, điều khiển robot, hệ thống đo lường và điều khiển thời gian thực.

Ứng dụng

Thiết bị IoT công nghiệp, đo lường dữ liệu thời gian thực
Robot, cánh tay điều khiển tự động, máy in 3D
Camera, thiết bị điều khiển hình ảnh
Điều khiển động cơ, máy CNC, PLC mini
Thiết bị y tế, đo đạc, giám sát cảm biến
Giao tiếp ngoại vi tốc độ cao qua CAN, USB, USART

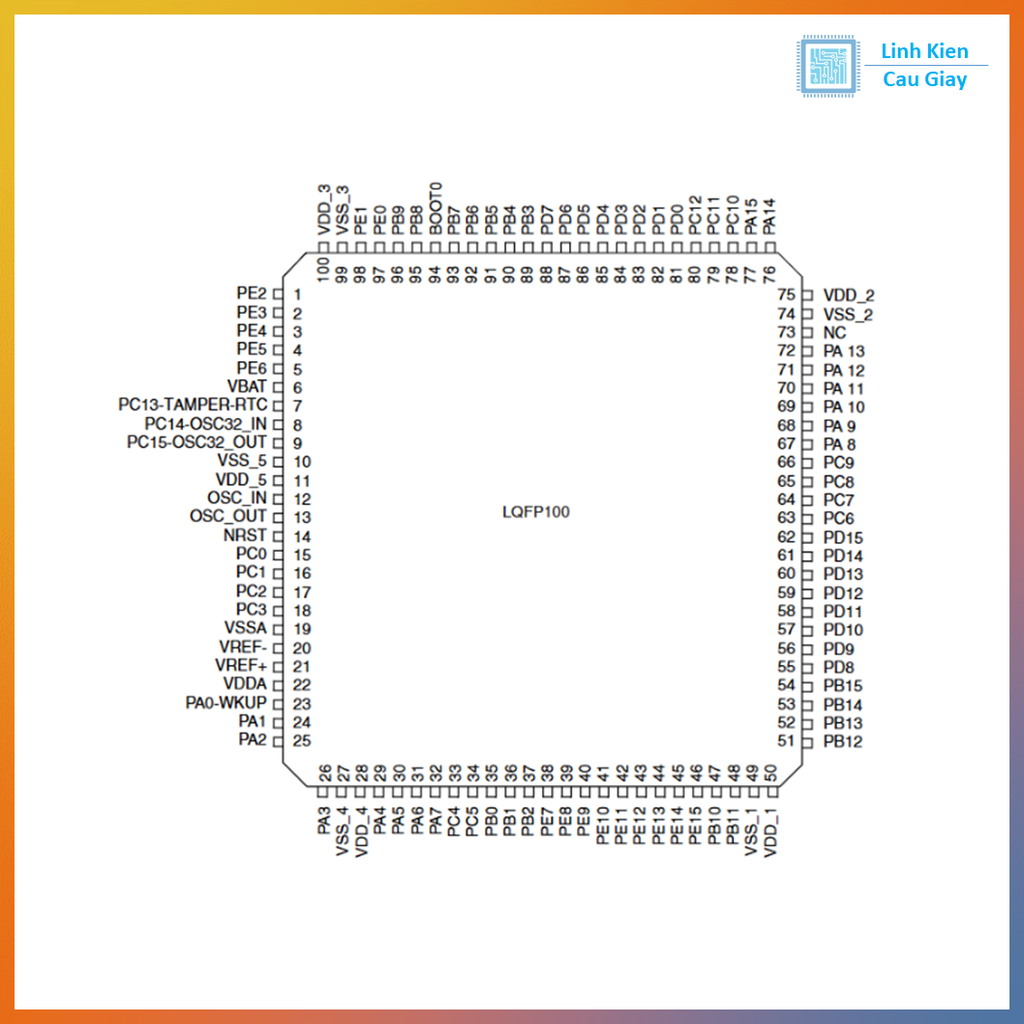

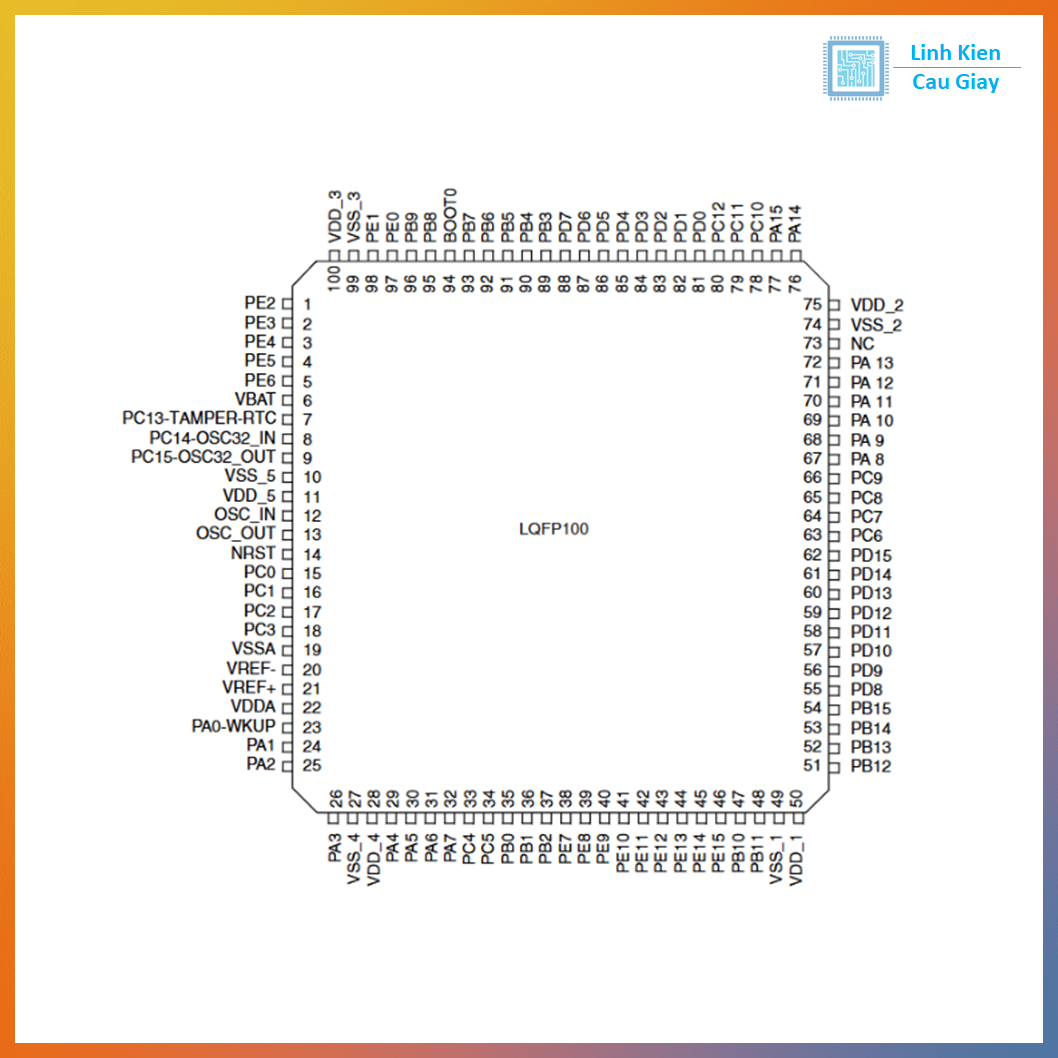

Sơ đồ chân

Tổng cộng 100 chân (LQFP-100)
I/O khả trình: ~80 chân GPIO
Chân cấp nguồn: VDD, VSS, VDDA, VSSA
Giao tiếp ngoại vi:
- USART1–3, SPI1–3, I2C1–2, CAN, USB
- Timer 16/32-bit: TIM1–TIM4
- ADC 12-bit: 16 kênh
Chân lập trình / debug: SWD, JTAG (TMS, TCK, TDO, TDI, NRST)

📌 Lưu ý: Sử dụng công cụ STM8CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.

Xem chi tiết tại đây

Thông số kĩ thuật

Thông số	Giá trị
MCU	STM32F103VET6
Lõi xử lý	ARM Cortex-M3
Tốc độ	72 MHz
Flash	512 KB
SRAM	64 KB
GPIO	~80 chân
ADC	12-bit, 16 kênh
Timer	4x Timer 16/32-bit
Giao tiếp	USART, SPI, I2C, CAN, USB
Điện áp hoạt động	2.0V – 3.6V
Package	LQFP-100 (100 chân)
Nhiệt độ hoạt động	-40°C ~ +85°C

Hướng dẫn sử dụng

Cấp nguồn:
- Cần nguồn 3.3V ổn định cho VDD và VDDA.
- Tụ lọc nguồn 0.1µF gần mỗi cặp VDD–VSS để giảm nhiễu.
Lập trình:
- Qua ST-Link V2 với chuẩn SWD hoặc JTAG.
- Dùng phần mềm STM32CubeIDE, Keil C, PlatformIO, hoặc Arduino IDE (cài STM32 core).
Phát triển ứng dụng:
- Sử dụng STM32CubeMX để thiết lập sơ đồ chân (pinout) và cấu hình ngoại vi.
- Lập trình bằng HAL hoặc LL API để thao tác ngoại vi (ADC, Timer, UART, v.v.).
Giao tiếp:
- UART dùng cho truyền nhận dữ liệu hoặc debug.
- SPI/I2C dùng kết nối cảm biến, module WiFi, OLED, EEPROM.
- USB hỗ trợ kết nối PC hoặc thiết bị ngoại vi (USB Device/Host).
