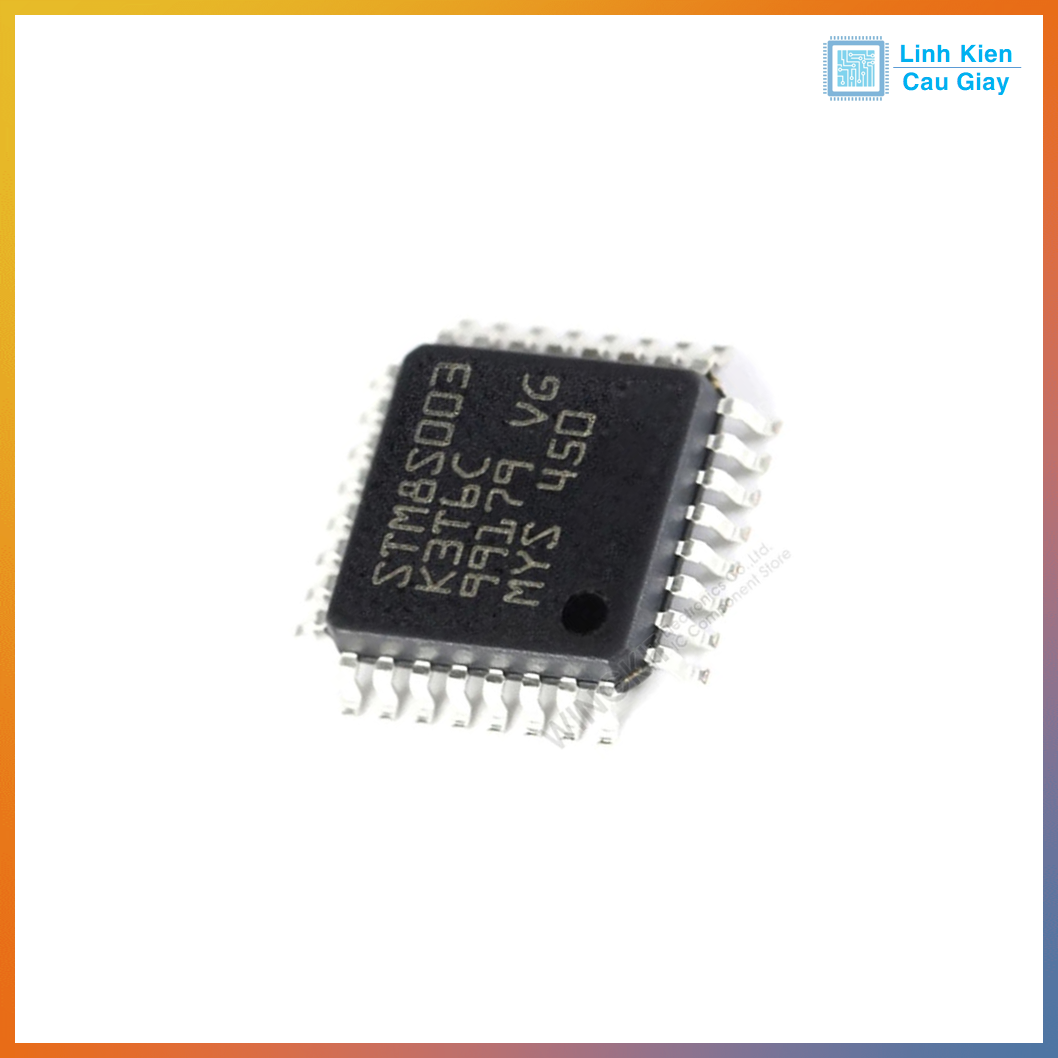

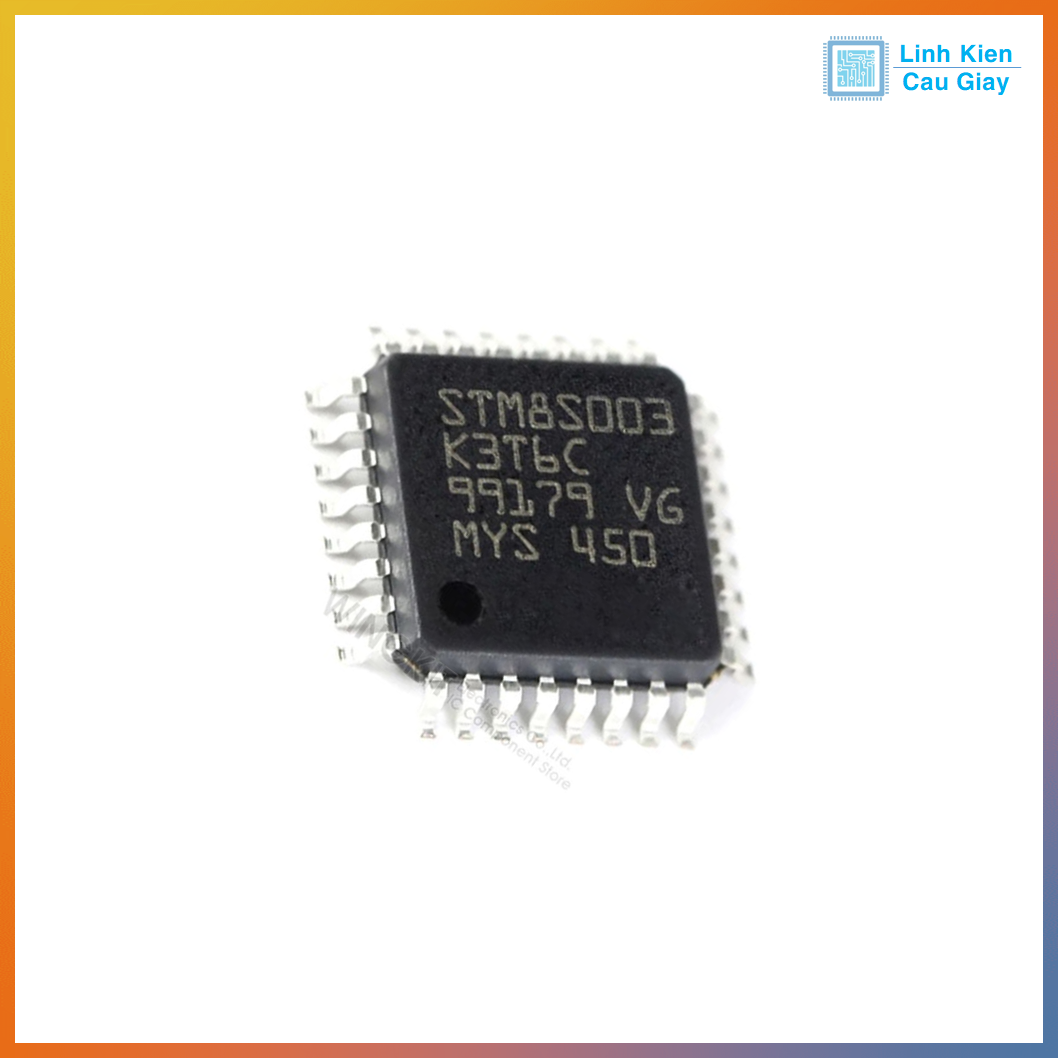

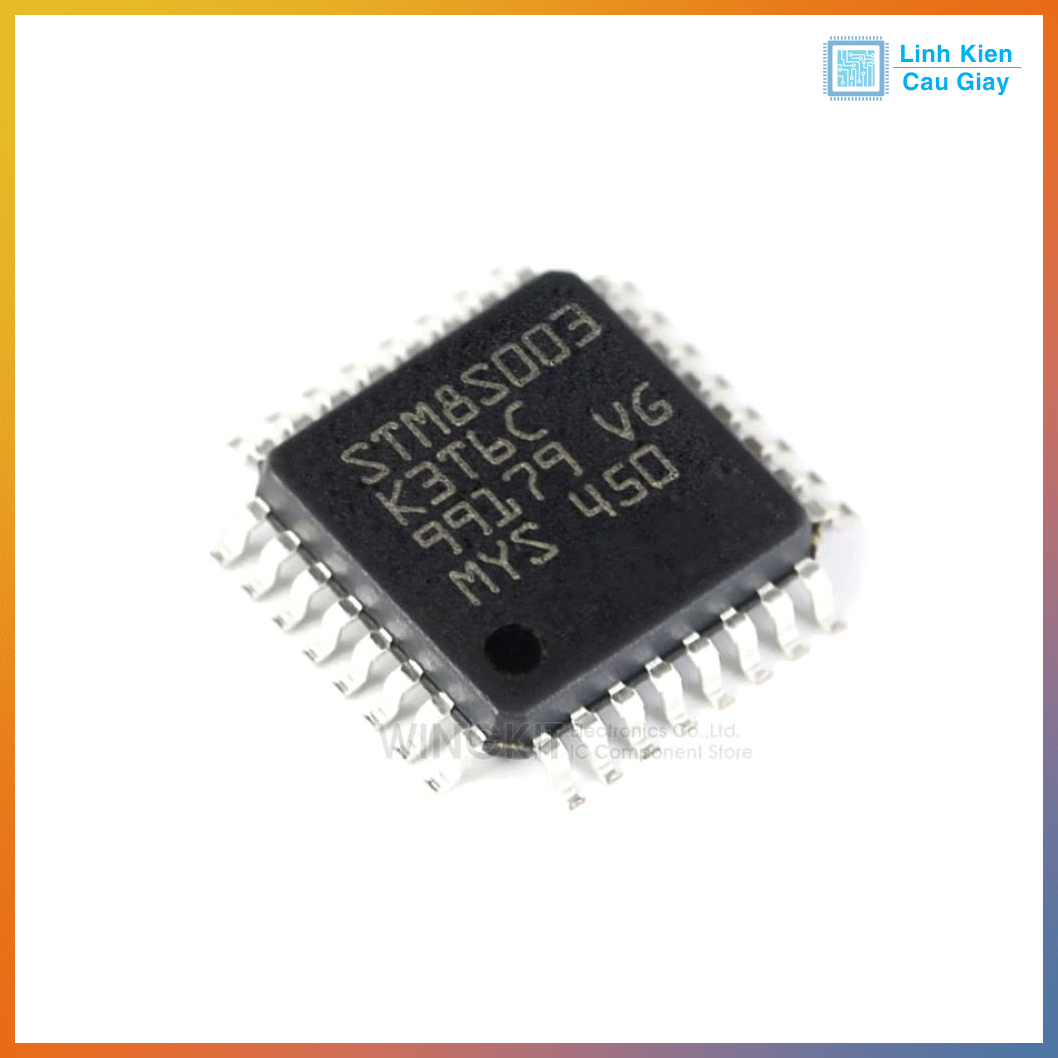

STM8S003K3T6C – Vi điều khiển 8-bit STM8, Flash 8KB, LQFP-32 | Chất lượng – Giá tốt – Phù hợp thiết kế công nghiệp
Mô tả sản phẩm
STM8S003K3T6C là vi điều khiển 8-bit thuộc dòng STM8S003 do STMicroelectronics sản xuất. IC sử dụng lõi STM8, tích hợp bộ nhớ Flash 8KB, RAM 1KB, EEPROM 640B, hỗ trợ xung nhịp lên đến 16MHz. Với kiểu đóng gói LQFP-32, IC phù hợp cho các thiết kế mạch in công nghiệp hoặc DIY có diện tích hạn chế.
STM8S003K3T6C mang lại hiệu năng đáng tin cậy với chi phí thấp, rất được ưa chuộng trong các ứng dụng điện tử dân dụng và công nghiệp nhẹ.
Với chi phí thấp, dễ lập trình, lại hỗ trợ đầy đủ ngoại vi cơ bản, STM8S003K3T6C là lựa chọn tuyệt vời cho các dự án điều khiển đơn giản, tiết kiệm chi phí nhưng vẫn đảm bảo độ ổn định và tin cậy cao.
hiết bị gia dụng thông minh (quạt, lò vi sóng, máy bơm...)
Hệ thống đo nhiệt độ, độ ẩm, cảm biến đơn giản
Điều khiển LED ma trận, LED 7 đoạn
Điều khiển công suất (dimmer, relay, PWM…)
Các sản phẩm học tập hoặc module phát triển STM8
Mạch điều khiển sản xuất công nghiệp giá rẻ
📌 Lưu ý: Sử dụng công cụ CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.
|
Nhóm chân |
Chức năng chính |
|---|---|
|
VDD, VSS |
Cấp nguồn 3.3V hoặc 5V và GND |
|
NRST |
Reset ngoại |
|
PAx, PBx, PCx |
GPIO đa chức năng (PWM, UART, I2C, SPI, ADC...) |
|
SWIM |
Chân nạp chương trình & debug (1 dây) |
|
OSCIN, OSCOUT |
Kết nối thạch anh ngoài |
|
ADCx |
Ngõ vào ADC 10-bit (tối đa 5 kênh) |
Tài liệu chi tiết STM8S003K3T6C Datasheet
|
Thông số |
Giá trị |
|---|---|
|
Tên IC |
STM8S003K3T6C |
|
Kiến trúc |
STM8 8-bit RISC |
|
Xung nhịp tối đa |
16 MHz |
|
Flash |
8 KB |
|
SRAM |
1 KB |
|
EEPROM |
640 Byte |
|
GPIO |
Tối đa 28 chân I/O |
|
ADC |
5 kênh 10-bit |
|
Timer |
3 bộ định thời |
|
UART / SPI / I2C |
Có hỗ trợ đầy đủ |
|
Điện áp hoạt động |
2.95V – 5.5V |
|
Package |
LQFP-32 |
|
Nhiệt độ hoạt động |
-40°C đến +85°C |
Hướng dẫn sử dụng
Cấp nguồn và reset
VDD = 3.3V hoặc 5V tùy ứng dụng
Kết nối chân NRST với điện trở kéo lên nếu cần
Lập trình vi điều khiển
Sử dụng ST-Link V2 với chân SWIM
Phần mềm hỗ trợ: STM8CubeIDE, ST Visual Develop (STVD)
Khởi tạo & lập trình
Tùy chọn thư viện chuẩn SPL hoặc STM8Cube
Thích hợp cho lập trình C truyền thống, phù hợp người mới học
Ứng dụng mẫu
Điều khiển LED nháy, giao tiếp UART, đọc ADC cảm biến nhiệt độ
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận
✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu
✅ Cam kết linh kiện chính hãng, đúng mô tả
✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
