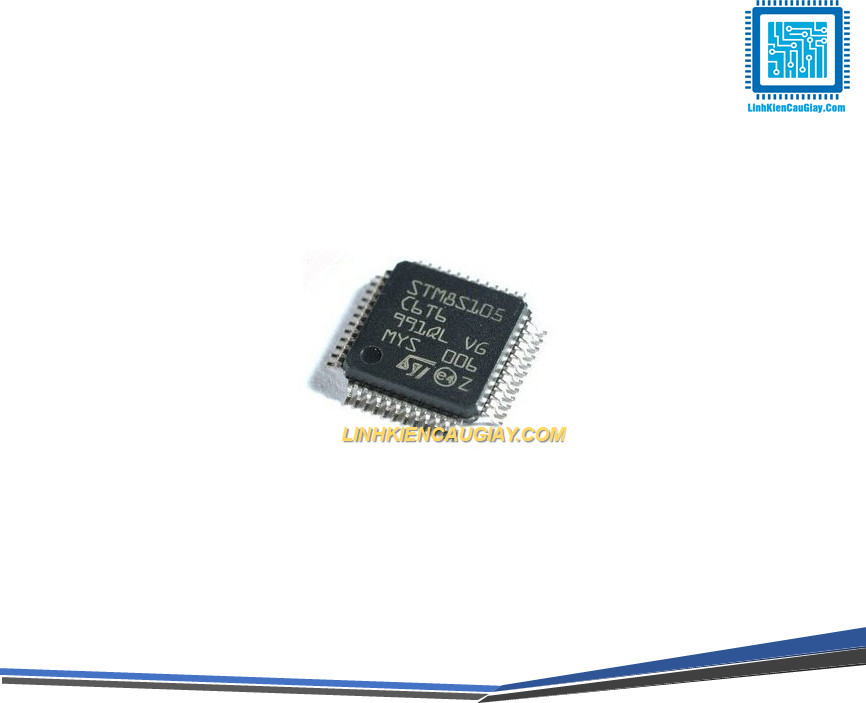

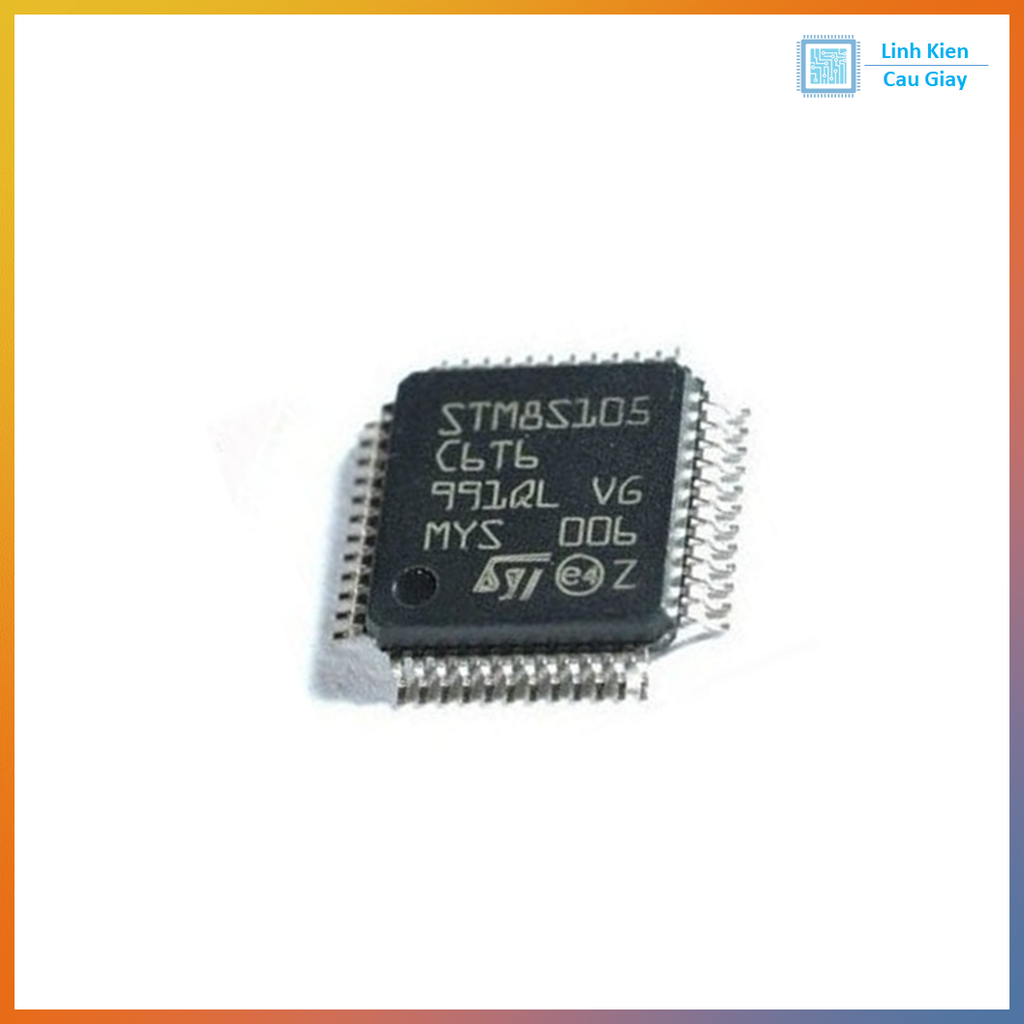

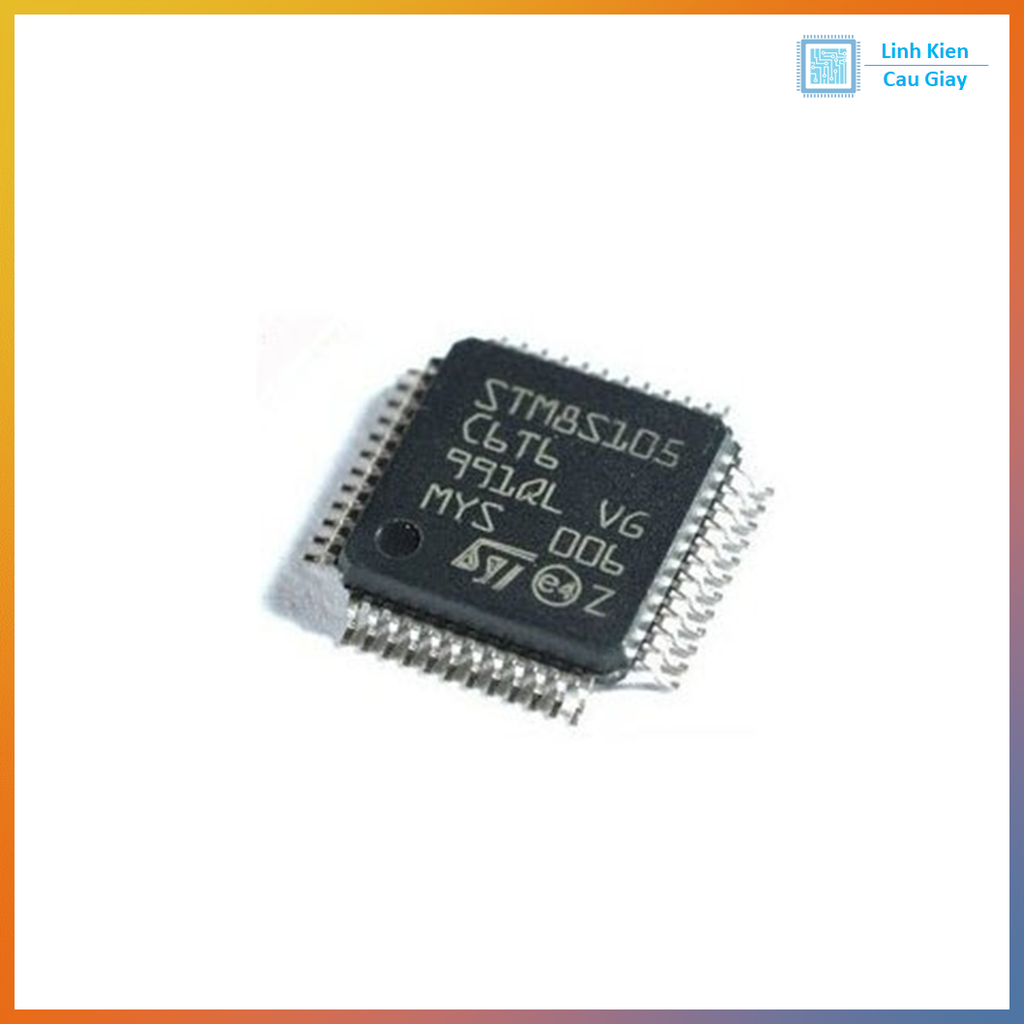

STM8S105C6T6 QFP48
(Mã SP:PVN2390)
Thương hiệu: Chưa cập nhật
26.000₫
Vi điều khiển STM8S105C6T6 – STM8 8-bit | QFP-48 | Flash 32KB | Tốc độ 16MHz
Mô tả sản phẩm
STM8S105C6T6 là vi điều khiển 8-bit hiệu năng cao thuộc dòng STM8S của STMicroelectronics, tích hợp nhân STM8, chạy ở xung nhịp lên đến 16MHz, bộ nhớ Flash 32KB, RAM 2KB và EEPROM 1KB. IC hỗ trợ nhiều ngoại vi như USART, SPI, I2C, ADC, Timer, thích hợp cho các ứng dụng nhúng chi phí thấp.
Gói QFP48 với 38 chân I/O có thể lập trình, dễ dàng tích hợp vào mạch in PCB tiêu chuẩn trong công nghiệp, dân dụng hoặc học tập.
Ứng dụng
-
Điều khiển thiết bị gia dụng, máy đo, hệ thống nhúng nhỏ
-
Mạch sạc, giám sát nguồn điện, ổn áp số
-
Ứng dụng trong lĩnh vực xe điện, xe mô hình
-
Thiết bị điều khiển từ xa, giao tiếp RF, IR
-
Thiết bị đo lường, cảm biến analog số
-
Thí nghiệm, học tập lập trình vi điều khiển

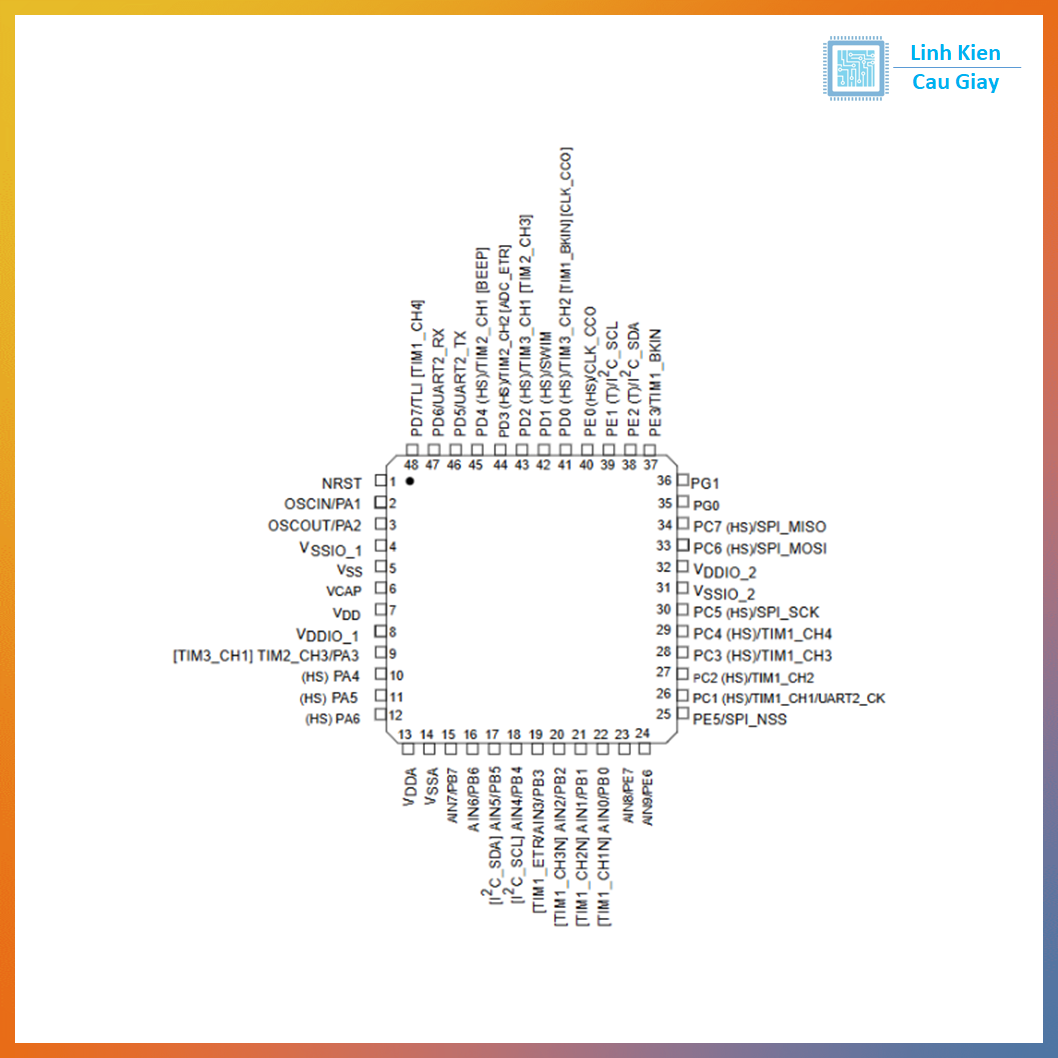

Sơ đồ chân
STM8S105C6T6 dùng package LQFP-48:
-
GPIO: ~38 chân I/O khả trình
-
ADC: 10 kênh ADC 10-bit
-
USART/SPI/I2C: giao tiếp ngoại vi mạnh
-
Timer: nhiều bộ định thời (PWM, capture, compare)
-
RESET, VDD, VSS, NRST, SWIM: chân nguồn và lập trình
📌 Lưu ý: Sử dụng công cụ STM8CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.
Thông số kĩ thuật
Thông số kỹ thuật |
Giá trị |
---|---|
Vi xử lý |
STM8S105C6T6 (nhân STM8, 8-bit) |
Flash |
32KB |
RAM |
2KB |
EEPROM |
1KB |
Tốc độ xung nhịp |
Lên đến 16MHz |
Giao tiếp |
USART, SPI, I2C, LIN |
ADC |
10-bit, 10 kênh |
Timer |
3 Timer 16-bit + 1 Advanced Timer |
GPIO |
38 chân I/O |
Điện áp hoạt động |
2.95V – 5.5V |
Package |
LQFP-48 |
Nhiệt độ hoạt động |
-40°C ~ +85°C |
- Xem chi tiết tài liệu tại đây.
Hướng dẫn sử dụng
-
Cấp nguồn:
-
Dải điện áp từ 3.3V đến 5V (thường dùng 5V cho mạch logic TTL).
-
Chân VDD, VSS cấp nguồn & nối đất; tụ lọc nguồn 0.1µF gần mỗi cặp VDD/VSS.
-
-
Lập trình (nạp code):
-
Qua giao diện SWIM (Single Wire Interface Module).
-
Dùng ST-Link V2 với phần mềm ST Visual Programmer hoặc STM8CubeIDE.
-
-
Lập trình ứng dụng:
-
Ngôn ngữ: C/C++.
-
IDE đề xuất: STM8CubeIDE (ST), Cosmic C Compiler, IAR Embedded Workbench.
-
Có thể dùng STM8S SPL (Standard Peripheral Library) để lập trình nhanh.
-
-
Sử dụng ngoại vi:
-
UART để giao tiếp máy tính hoặc module RF.
-
SPI/I2C dùng cho cảm biến hoặc EEPROM ngoài.
-
ADC đo tín hiệu điện áp cảm biến.
-
PWM Timer điều khiển LED, động cơ, buzzer.
-
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
