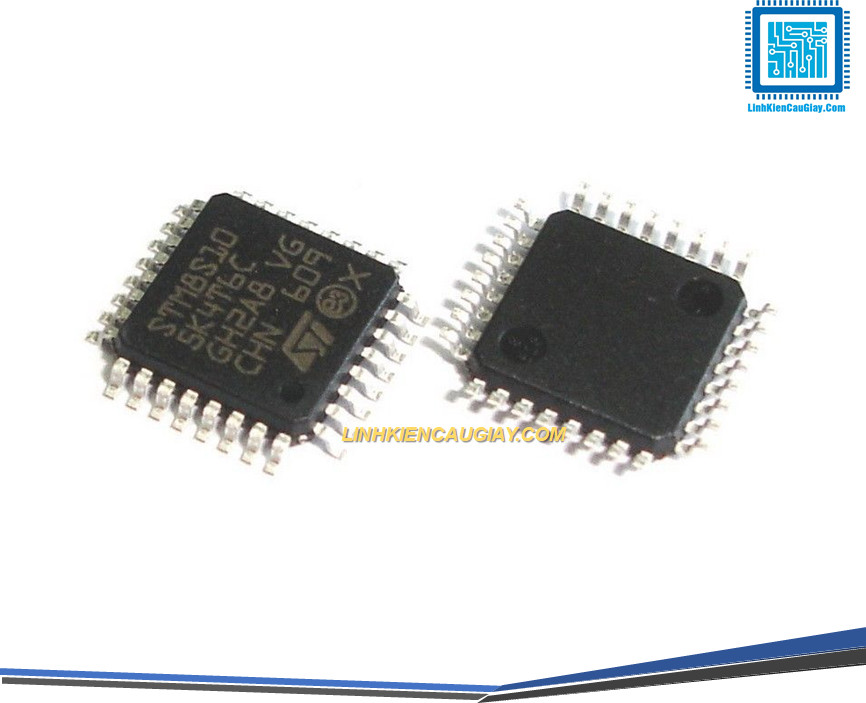

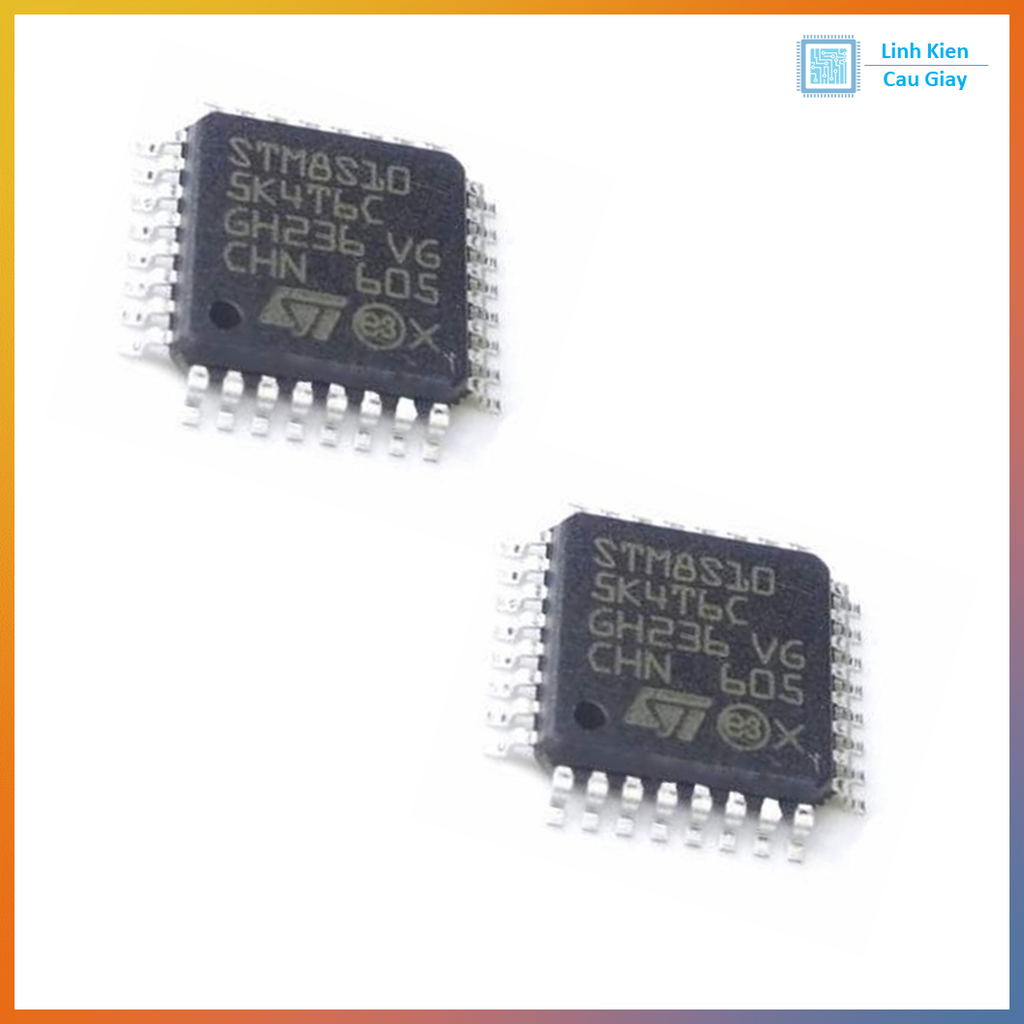

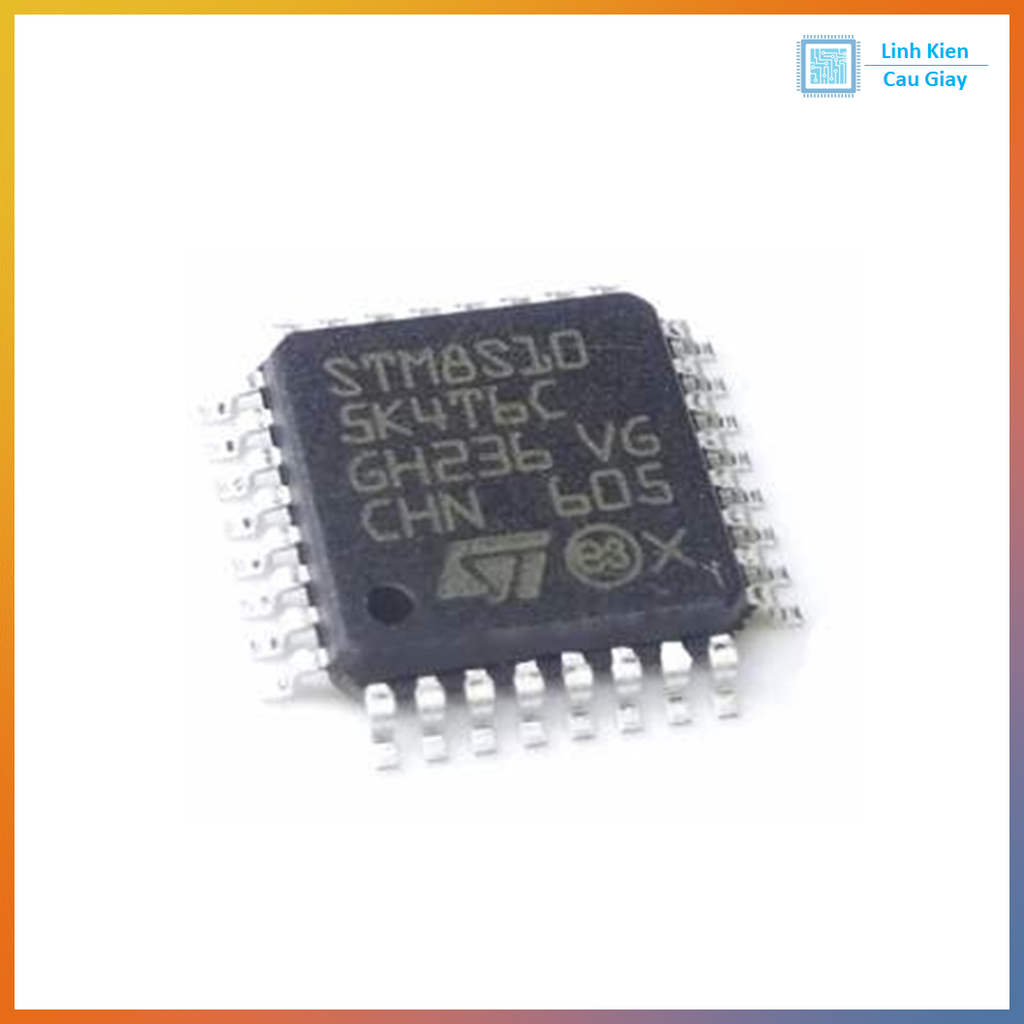

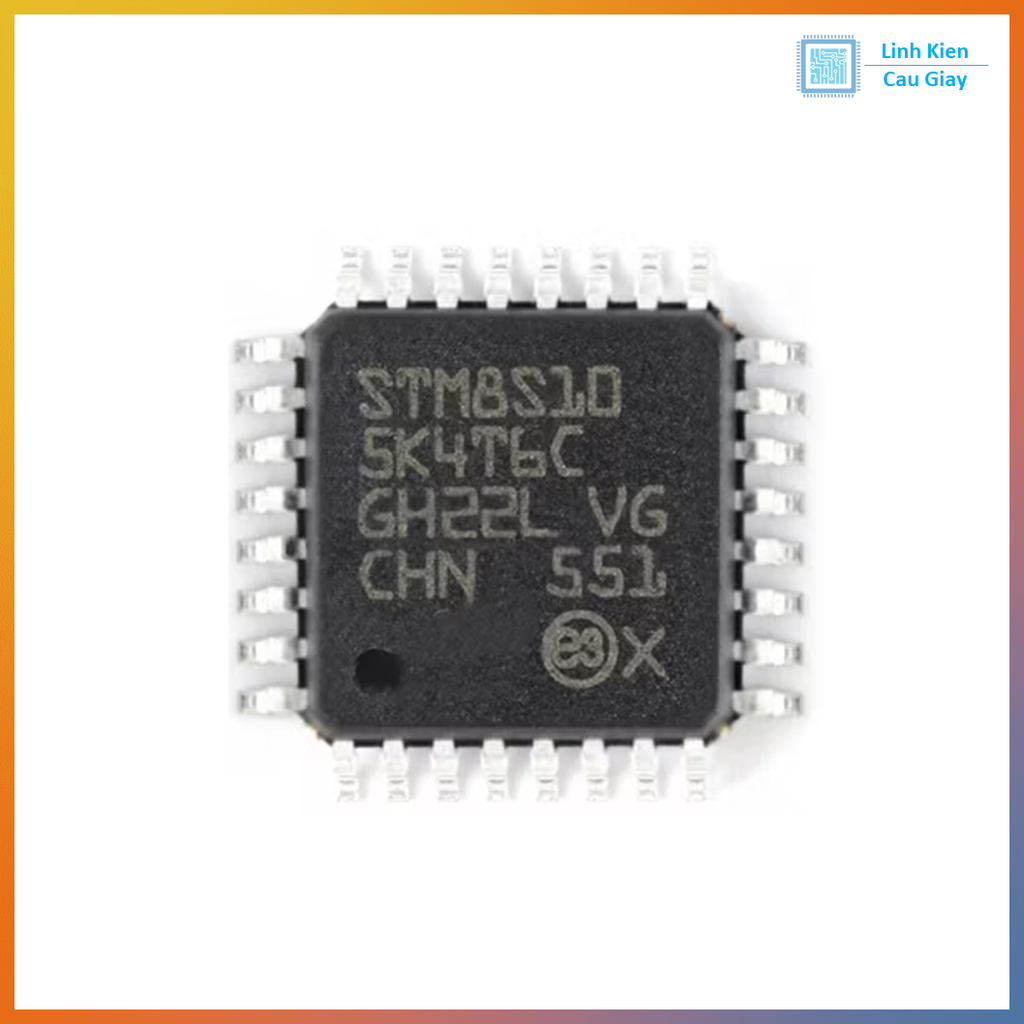

STM8S105K4T6C QFP32

(Mã SP:PVN2384)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

12.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Vi điều khiển STM8S105K4T6C | 8-bit | 16MHz | LQFP-32 | STMicroelectronics

Mô tả sản phẩm

STM8S105K4T6C là một vi điều khiển hiệu suất cao thuộc dòng STM8S của hãng STMicroelectronics, thiết kế theo chuẩn LQFP-32, hoạt động với xung nhịp lên tới 16 MHz. Với bộ nhớ Flash 16 KB, SRAM 2 KB, EEPROM 1 KB, vi điều khiển này được tích hợp nhiều tính năng mạnh mẽ như: UART, SPI, I2C, PWM, ADC 10-bit, rất phù hợp cho các ứng dụng nhúng chi phí thấp nhưng yêu cầu độ ổn định cao.

Việc lập trình STM8S105K4T6C được thực hiện qua giao diện SWIM với trình nạp ST-Link V2, hỗ trợ đầy đủ qua phần mềm STVD/STVP hoặc IAR EWSTM8.

Ứng dụng

Ứng dụng trong thiết bị điện gia dụng: nồi cơm, điều hòa, máy lọc nước
Điều khiển LED, LCD, nút nhấn, cảm biến
Bộ điều khiển hệ thống cảnh báo, giám sát
Điều khiển động cơ nhỏ, servo, relay, quạt
Dự án đo lường đơn giản, ứng dụng học tập – nghiên cứu
Thay thế IC 8-bit như ATmega/PIC trong các thiết bị công nghiệp nhẹ

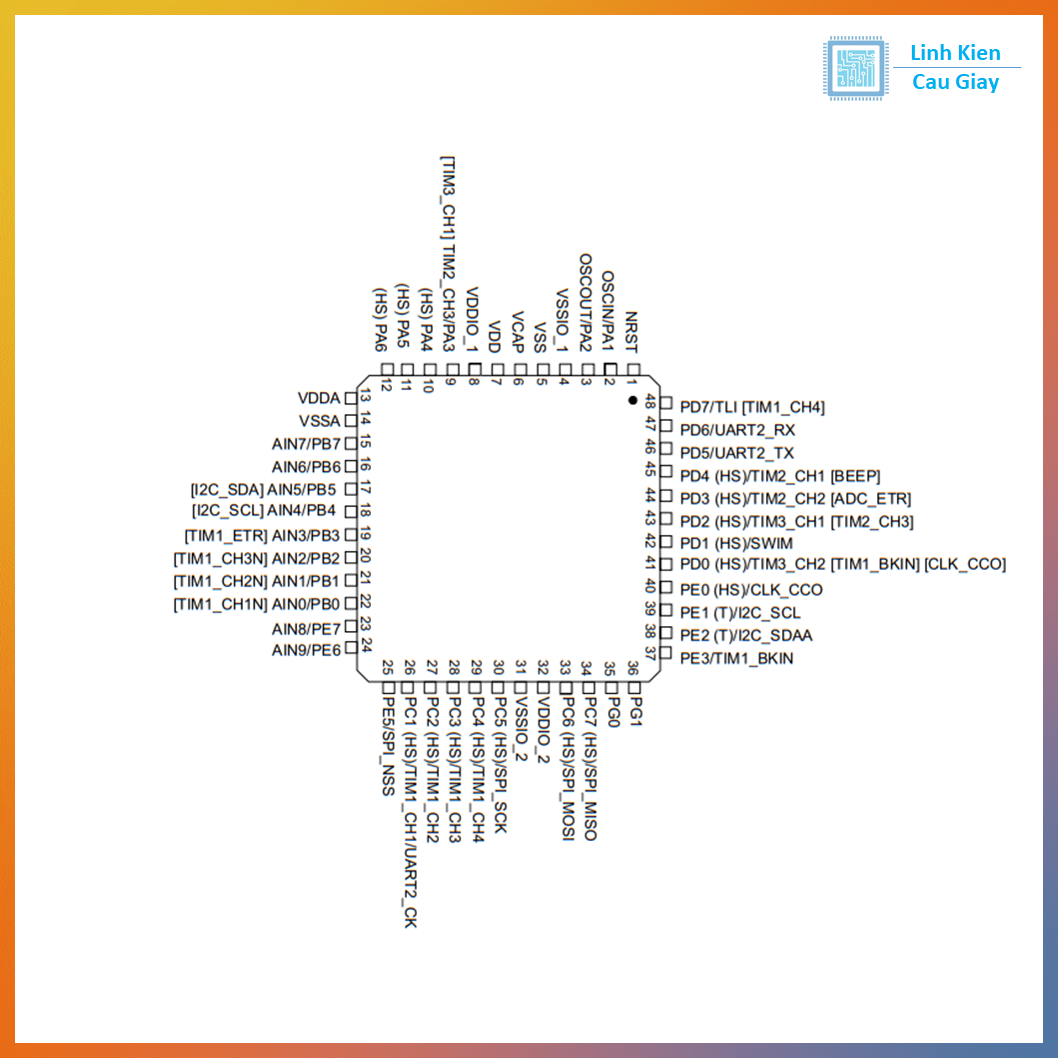

Sơ đồ chân

Tên chân	Chức năng chính
VDD, VSS	Nguồn (3.3V~5.5V) và GND
PAx/PBx	Chân I/O lập trình được
SWIM	Giao tiếp lập trình
NRST	Reset vi điều khiển
UART1/2	Giao tiếp nối tiếp với máy tính/module
SPI/I2C	Giao tiếp cảm biến, EEPROM, OLED,...
ADC	Bộ chuyển đổi Analog → Digital (10-bit)
Timer	Bộ định thời, tạo PWM cho motor/servo

Tài liệu chi tiết STM8S005K6T6C

Thông số kĩ thuật

Thông số	Giá trị
Tên vi điều khiển	STM8S105K4T6C
Kiến trúc	8-bit STM8
Tốc độ xung nhịp	16 MHz
Bộ nhớ Flash	16 KB
SRAM	2 KB
EEPROM nội	1 KB
GPIO	Lên đến 28 chân
ADC	10-bit, tối đa 7 kênh
Giao tiếp ngoại vi	UART, SPI, I2C
Timer/PWM	4 bộ Timer, hỗ trợ phát xung PWM
Điện áp hoạt động	2.95V đến 5.5V
Dạng vỏ (Package)	LQFP-32
Nhiệt độ hoạt động	-40°C đến +85°C

Hướng dẫn sử dụng

Cấp nguồn:
- Sử dụng nguồn từ 3.3V đến 5V, phổ biến nhất là 5V.
Lập trình:
- Dùng ST-Link V2 kết nối qua chân SWIM và NRST.
- Sử dụng phần mềm STVD/STVP hoặc IAR EWSTM8 để nạp chương trình.
Khởi tạo ngoại vi:
- Cấu hình UART, I2C, SPI, ADC hoặc GPIO bằng thư viện SPL (Standard Peripheral Library) do ST cung cấp.
Ứng dụng thực tế:
- Tạo chương trình nhấp nháy LED, đọc giá trị cảm biến (nhiệt độ, độ ẩm,...), điều khiển relay, quạt, hiển thị dữ liệu lên màn hình LCD/OLED.
