Vi Điều Khiển STM8S903K3T6C QFP32

(Mã SP:CG001148)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

15.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

STM8S903K3T6C là vi điều khiển 8-bit cao cấp thuộc dòng STM8S903 của hãng STMicroelectronics, sử dụng lõi STM8 Core, tốc độ xử lý 16MHz, tích hợp nhiều ngoại vi mạnh mẽ như UART, SPI, I2C, ADC, PWM, Timer, LIN, hỗ trợ bộ nạp qua SWIM, có bộ nhớ Flash lên tới 8KB và RAM 1KB.

Được đóng gói dạng QFP32 (Quad Flat Package – 32 chân), STM8S903K3T6C phù hợp cho cả các ứng dụng nhúng đơn giản và công nghiệp, đặc biệt là những nơi yêu cầu vi điều khiển nhỏ gọn, chi phí thấp và tiêu thụ điện năng thấp.

Ứng dụng

Thiết bị điều khiển tự động, robot công nghiệp

Ứng dụng nguồn, sạc pin thông minh, mạch ổn áp

 Thiết bị đo và giám sát môi trường (cảm biến, đo nhiệt độ, độ ẩm…)

Ứng dụng y tế, cảnh báo đơn giản

Lập trình nhúng cơ bản đến nâng cao trong đào tạo kỹ thuật

Giao tiếp LIN trong ứng dụng ô tô

Sơ đồ chân

Nhóm chân Chức năng chính
VDD, VSS Nguồn và GND
NRST Reset cứng
PA, PB, PC GPIO, ADC, UART, I2C
PD, PE PWM, SPI, LIN
SWIM Lập trình nạp

Thông số kĩ thuật

Thông số Giá trị
Tên vi điều khiển STM8S903K3T6C
Lõi xử lý STM8 Core 8-bit
Xung nhịp 16 MHz
Flash 8 KB
RAM 1 KB
EEPROM 128 Byte
GPIO 28 chân đa chức năng
ADC 10-bit, 5 kênh
Giao tiếp UART, SPI, I2C, LIN
Timer TIM1 (16-bit), TIM2, TIM4
Giao tiếp nạp SWIM (qua ST-Link V2)
Điện áp hoạt động 2.95 – 5.5V
Dòng tiêu thụ < 6 mA ở 16 MHz
Nhiệt độ hoạt động -40°C đến +85°C
Đóng gói QFP-32 (5mm x 5mm)

Hướng dẫn sử dụng

  • Nạp chương trình bằng ST-Link V2 qua chân SWIM & GND

  • Sử dụng phần mềm STVD (ST Visual Develop) với Cosmic C Compiler hoặc SDCC

  • Cấp nguồn 5V cho VDD và nối GND

  • Cấu hình chân chức năng qua code (I/O, UART, PWM…)

  • Kiểm tra hoạt động qua LED, UART hoặc cảm biến đầu vào

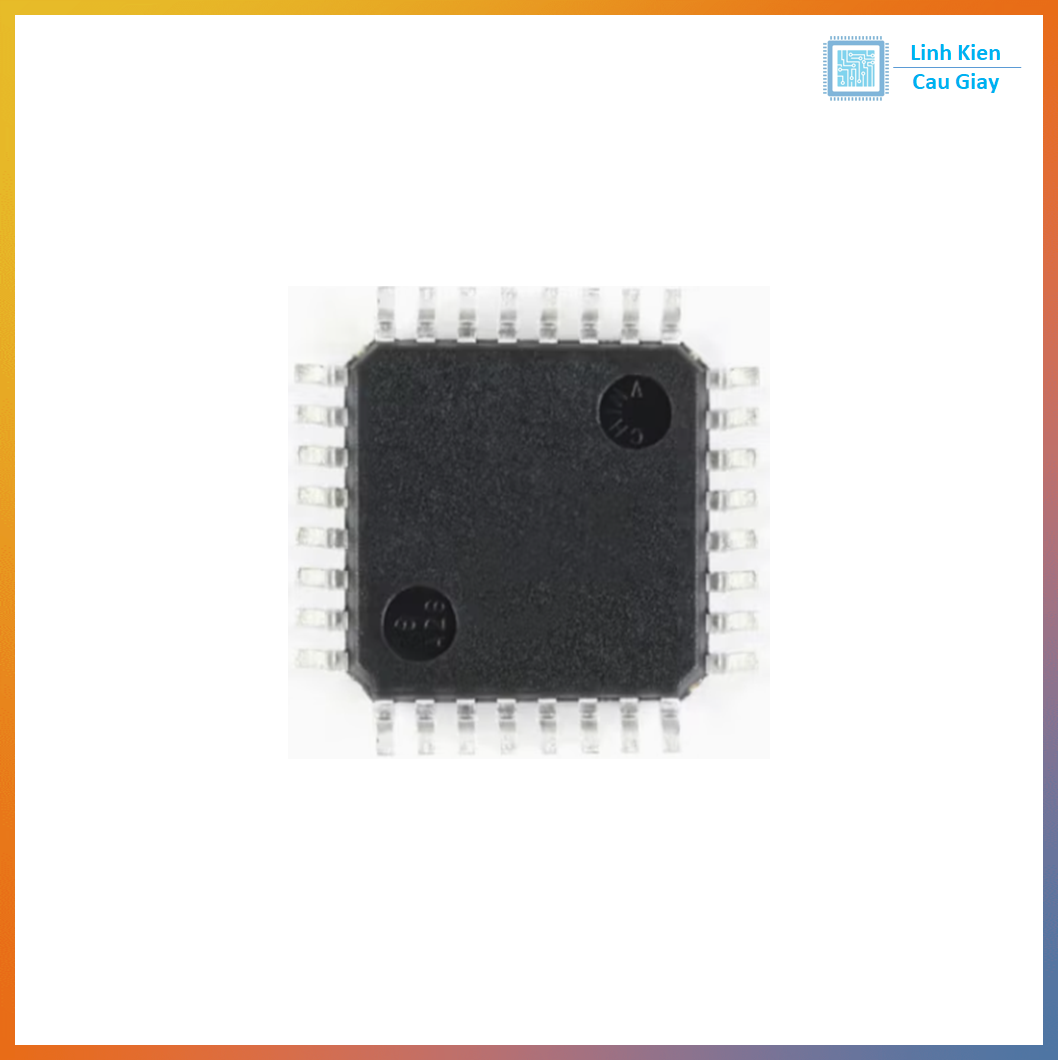

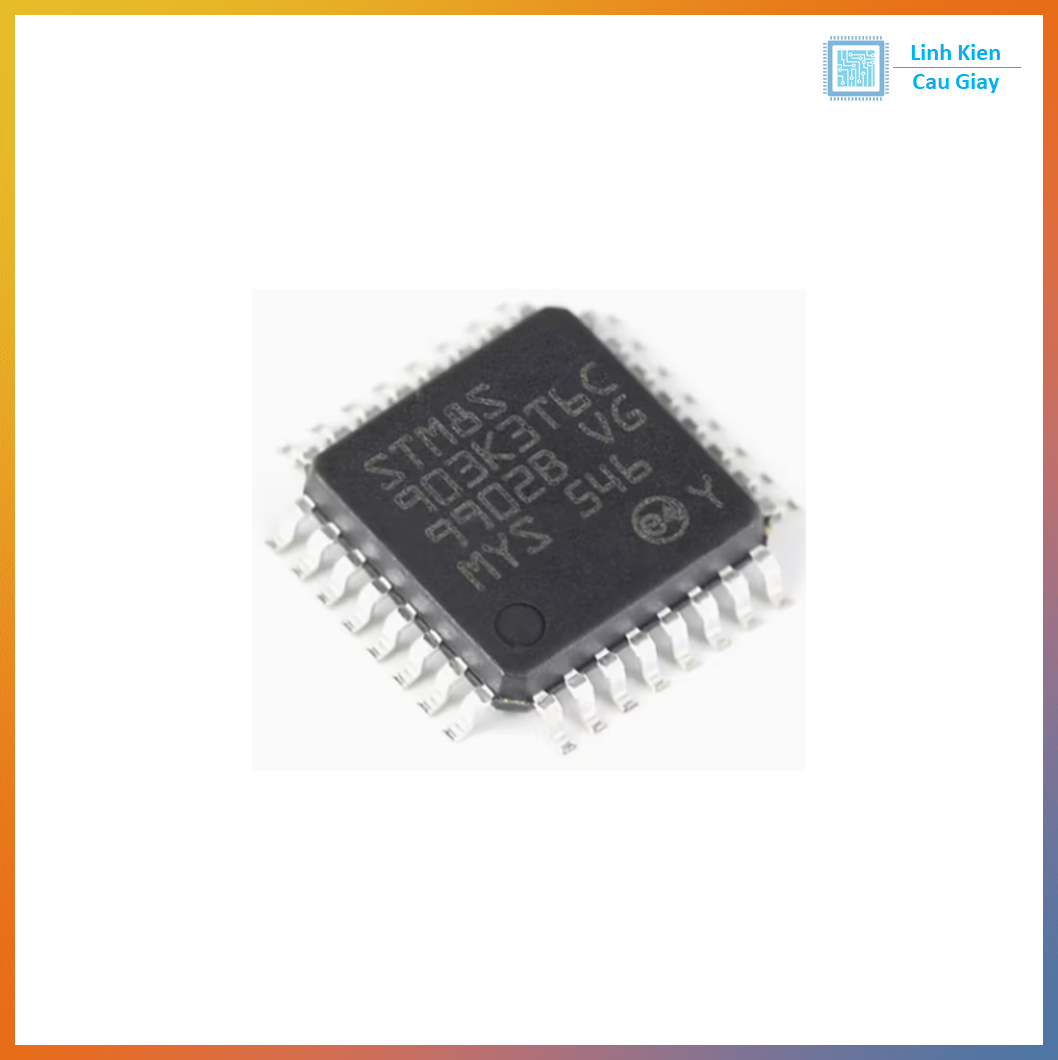

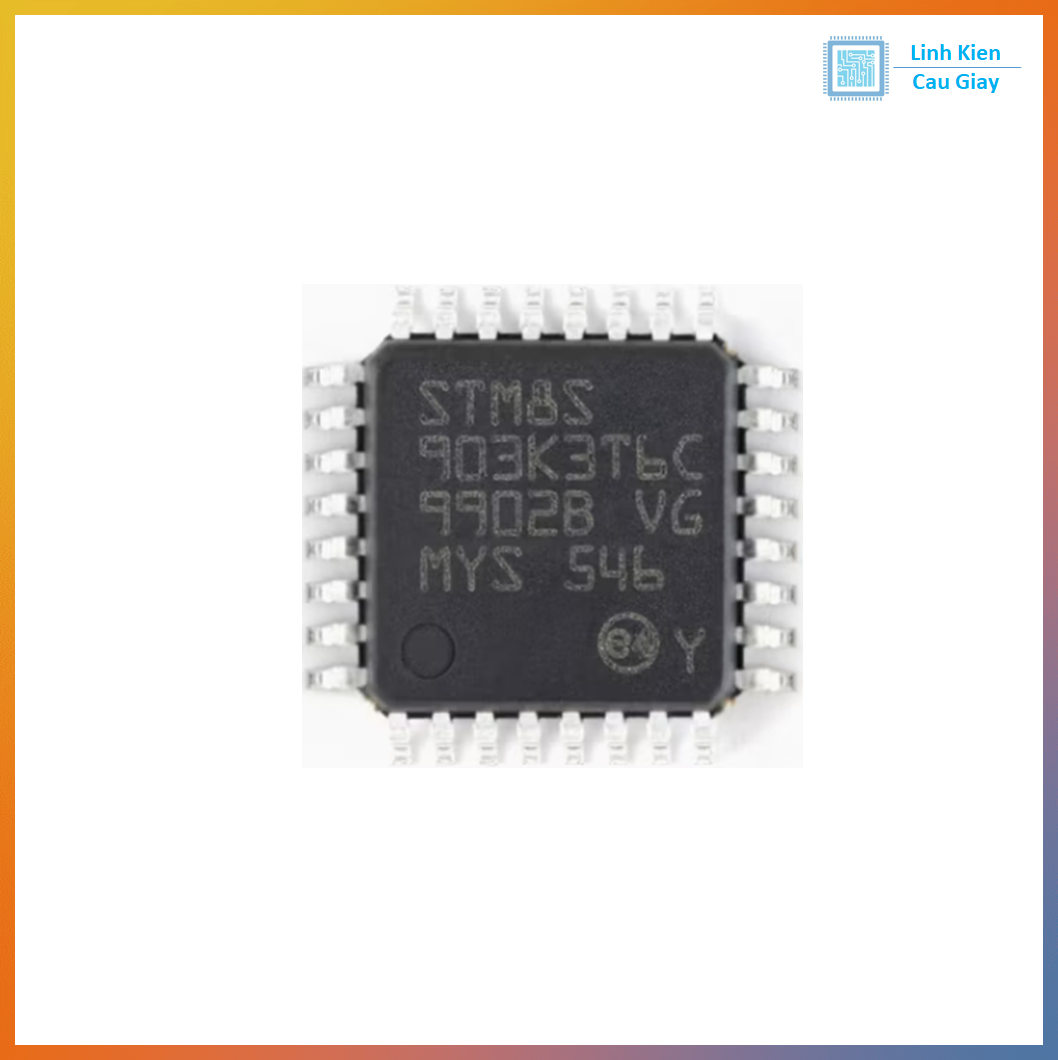

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
