Vi điều khiển STM8S105S6T6C

(Mã SP:PVN5317)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

12.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

STM8S105S6T6C | Vi điều khiển 8-bit | LQFP-32 | Bộ nhớ Flash 32KB – Tối ưu cho ứng dụng công nghiệp và nhúng

Mô tả sản phẩm

STM8S105S6T6C là vi điều khiển 8-bit hiệu suất cao thuộc dòng STM8S của STMicroelectronics, đóng gói dạng LQFP-32. Chip có bộ nhớ Flash 32KB, RAM 2KB, và nhiều ngoại vi tích hợp mạnh mẽ như UART, SPI, I2C, ADC, Timer giúp tối ưu chi phí nhưng vẫn đáp ứng tốt các ứng dụng nhúng công nghiệp, tự động hóa, thiết bị điện dân dụng và học tập.

STM8S105S6T6C sử dụng bộ xử lý STM8 Core, đạt tốc độ tối đa 16 MHz, hoạt động ổn định với điện áp 2.95V đến 5.5V, tương thích tốt với các hệ thống 5V truyền thống.

Ứng dụng

  • Điều khiển động cơ DC, servo công suất nhỏ

  • Hệ thống công tắc cảm ứng, điều khiển thiết bị gia dụng

  • Thiết bị đo lường và ghi dữ liệu (data logger)

  • Ứng dụng công nghiệp như: cảm biến, điều khiển máy móc

  • Học tập và nghiên cứu lập trình vi điều khiển 8-bit

  • Tự động hóa đơn giản, mạch điều khiển trung tâm

Sơ đồ chân

📌 Lưu ý: Sử dụng công cụ STM8CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.

Tên chân

Chức năng

VDD, VSS

Cấp nguồn 5V và mass

NRST

Chân reset

PA[1:3]

GPIO, ADC, UART

PB[0:7]

GPIO đa năng

PC[0:7]

GPIO, SPI, I2C, Timer

PD[0:7]

GPIO, PWM

SWIM

Giao tiếp lập trình/debug (1-wire)



Tài liệu chi tiết STM8S105S6T6C Datasheet

Thông số kĩ thuật

Thông số

Giá trị

Tên vi điều khiển

STM8S105S6T6C

Kiến trúc

8-bit STM8 Core

Bộ nhớ Flash

32 KB

RAM

2 KB

EEPROM

1 KB

Tốc độ xung nhịp

Lên đến 16 MHz

Giao tiếp ngoại vi

UART, SPI, I2C, ADC, Timer

ADC

10-bit, 10 kênh

Số chân I/O

28 chân GPIO

Điện áp hoạt động

2.95V – 5.5V

Package

LQFP-32

Nhiệt độ hoạt động

-40°C đến +85°C

Hướng dẫn sử dụng

  1. Cấp nguồn:

    • Cấp 5V vào chân VDD, nối mass vào VSS.

    • Có thể hoạt động ổn định từ 3V – 5.5V, phù hợp nhiều hệ thống.

  2. Lập trình:

    • Sử dụng ST-Link V2 và phần mềm ST Visual Programmer hoặc STM8CubeIDE.

    • Kết nối qua chân SWIM và GND (giao tiếp 1 dây độc quyền của STM8).

  3. Phát triển:

    • STM8 có thể lập trình bằng ngôn ngữ C với SDCC, hoặc dùng Cosmic Compiler (chuẩn ST).

    • Hỗ trợ các IDE: STM8CubeIDE, IAR for STM8, PlatformIO (giới hạn).

  4. Thí nghiệm đơn giản:

    • Điều khiển LED, đo điện áp qua ADC, xuất tín hiệu PWM cho động cơ...

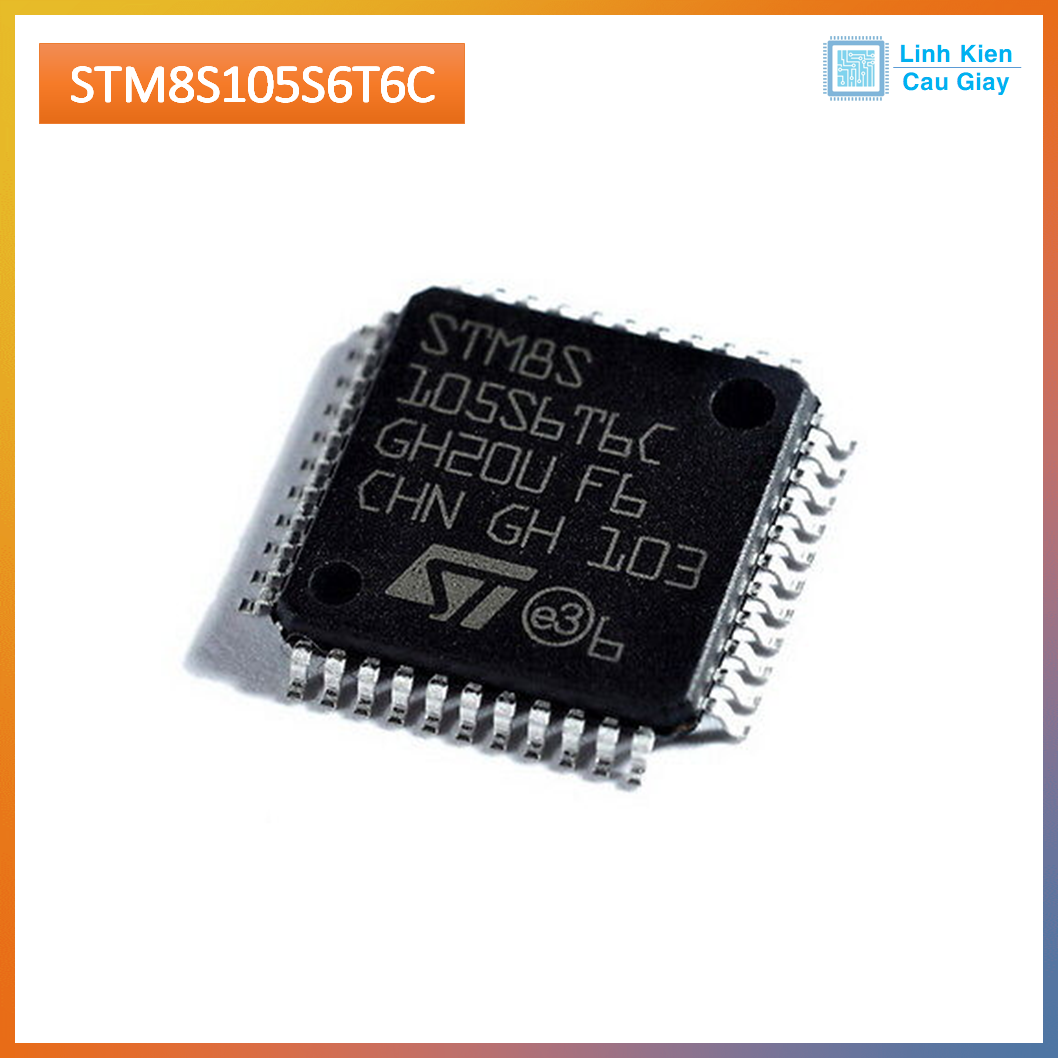

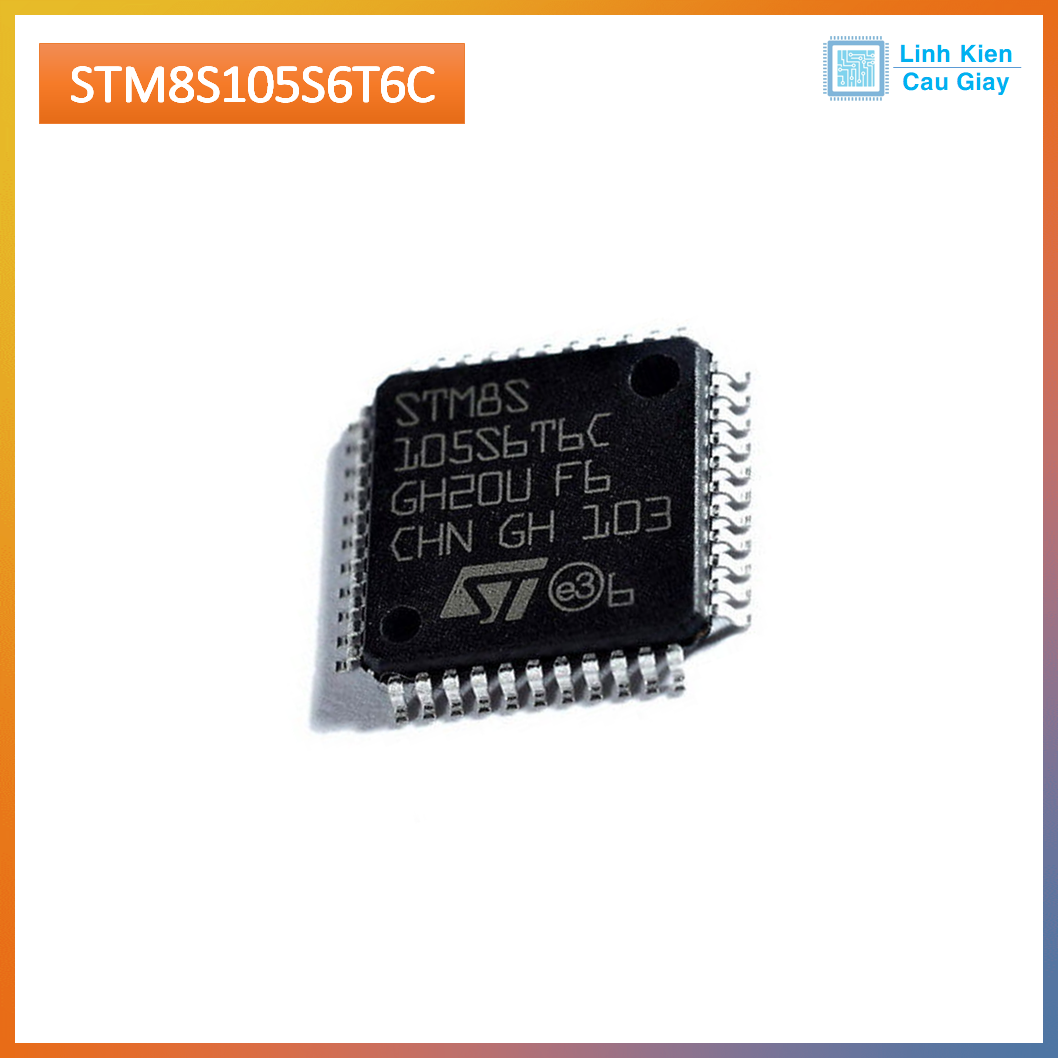

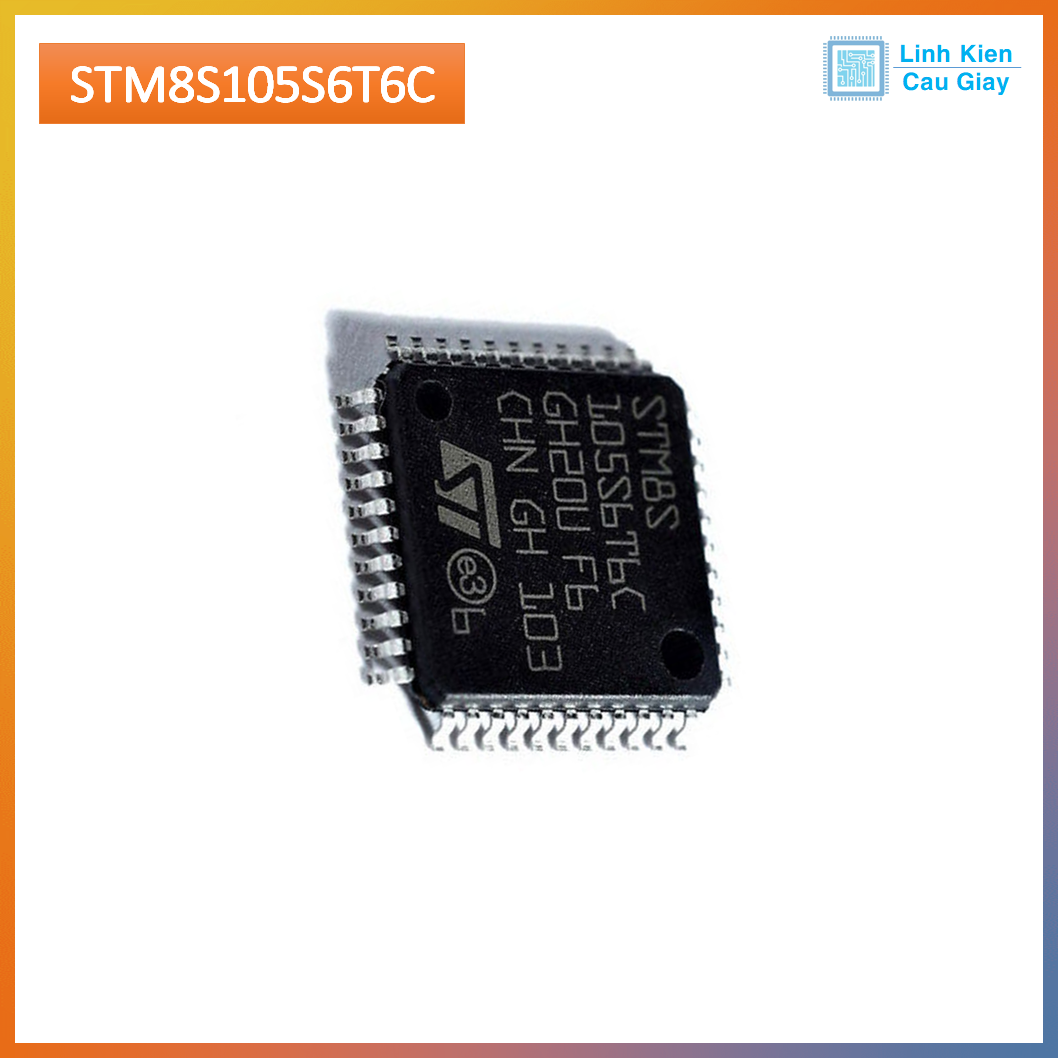

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
