STM8S103K3T6C LQFP-32

(Mã SP:PVN2388)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

52.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

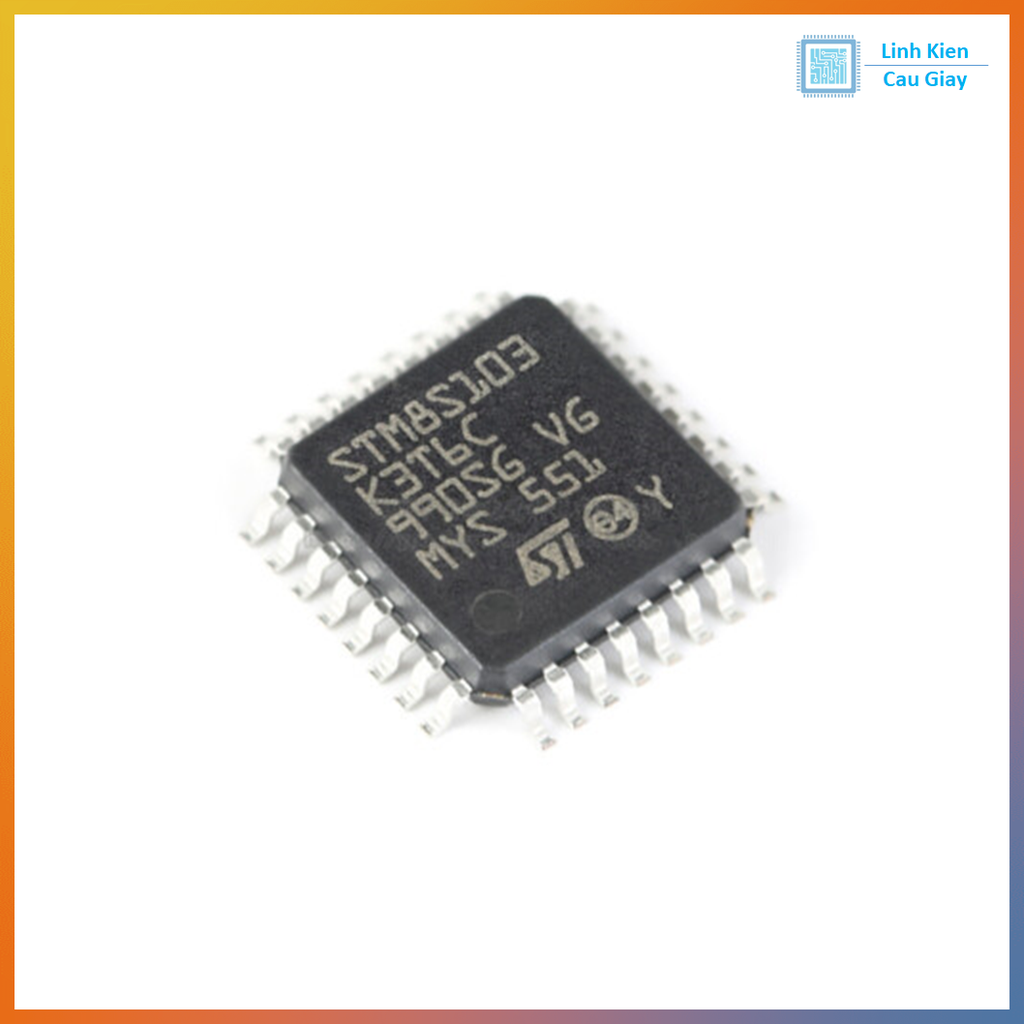

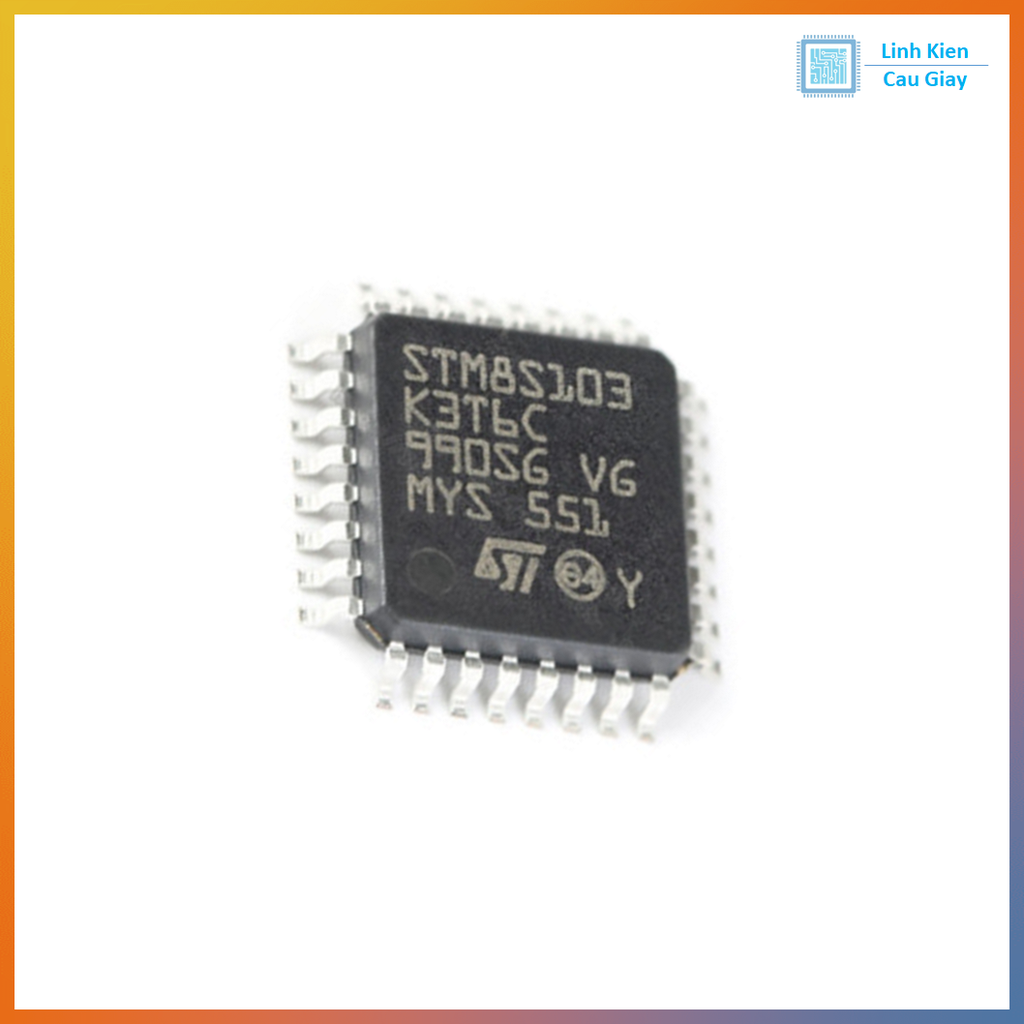

Vi điều khiển STM8S103K3T6C – 8-bit, 8KB Flash, 1KB RAM | LQFP-32

Mô tả sản phẩm

STM8S103K3T6C là vi điều khiển 8-bit của hãng STMicroelectronics, thuộc dòng STM8S Value Line, sử dụng lõi STM8, tích hợp bộ nhớ Flash 8KB, RAM 1KB và EEPROM 640 byte. Với dạng đóng gói LQFP-32, sản phẩm được thiết kế tối ưu cho các ứng dụng nhúng giá rẻ, nhỏ gọn, tiêu thụ điện năng thấp nhưng vẫn đảm bảo hiệu năng và độ ổn định cao.

Sản phẩm lý tưởng cho người mới bắt đầu làm quen với vi điều khiển cũng như các ứng dụng công nghiệp, dân dụng yêu cầu tính đơn giản, hiệu quả và tiết kiệm chi phí.

Ứng dụng

Ứng dụng điều khiển trong thiết bị điện gia dụng
Điều khiển đèn LED, relay, mạch công suất
Thiết bị đo lường đơn giản, đồng hồ thời gian thực
Điều khiển tay cầm game, robot đơn giản
Hệ thống truyền thông UART, I2C, SPI cơ bản
Mạch nhúng nhỏ gọn dùng trong sản phẩm thương mại

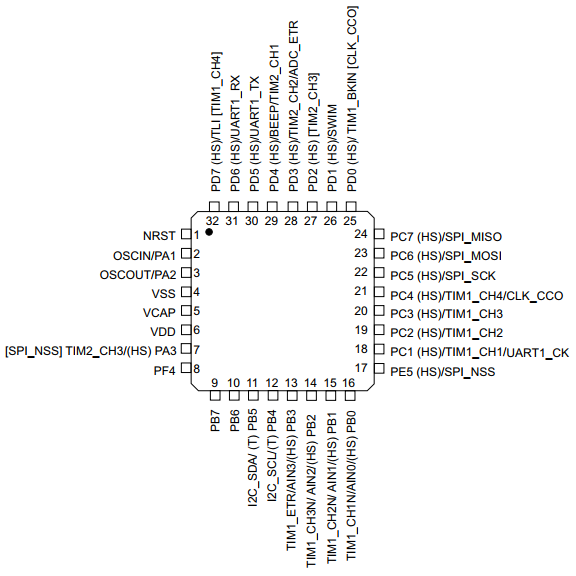

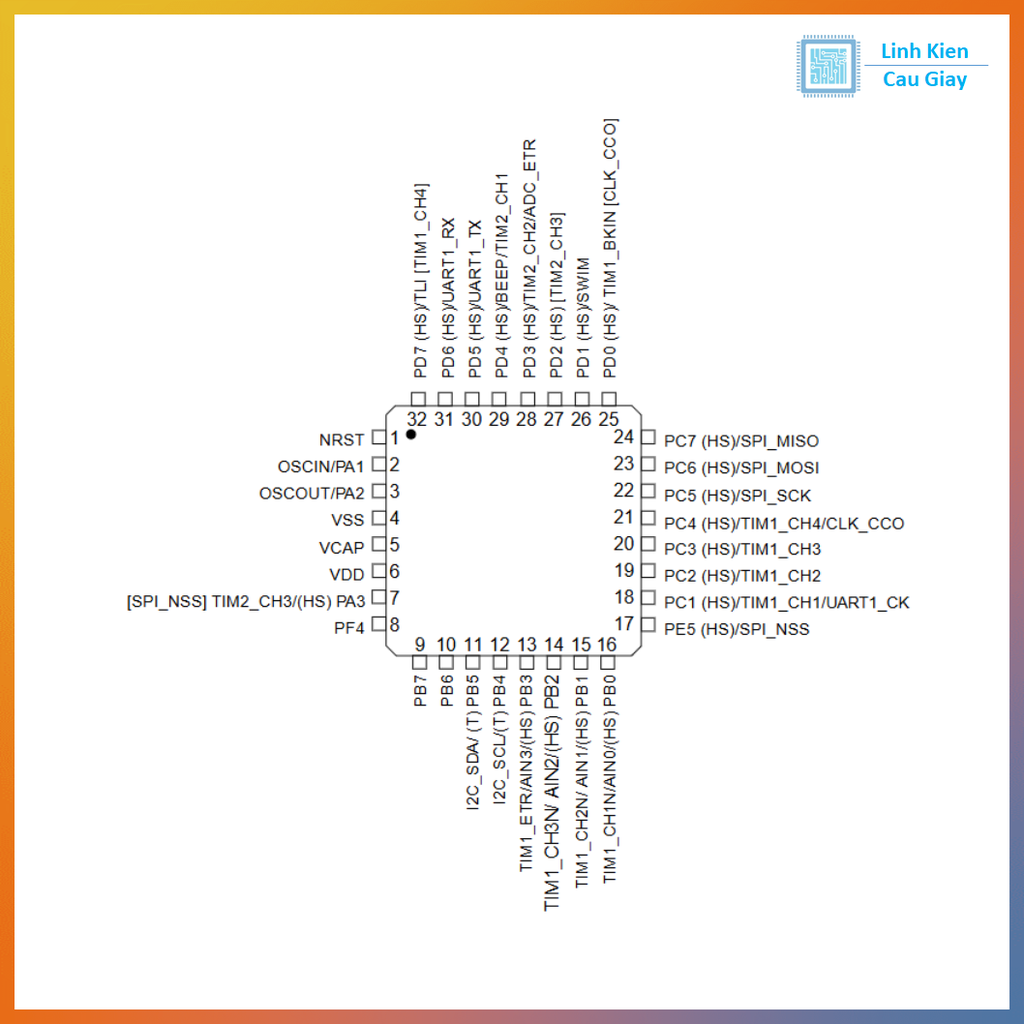

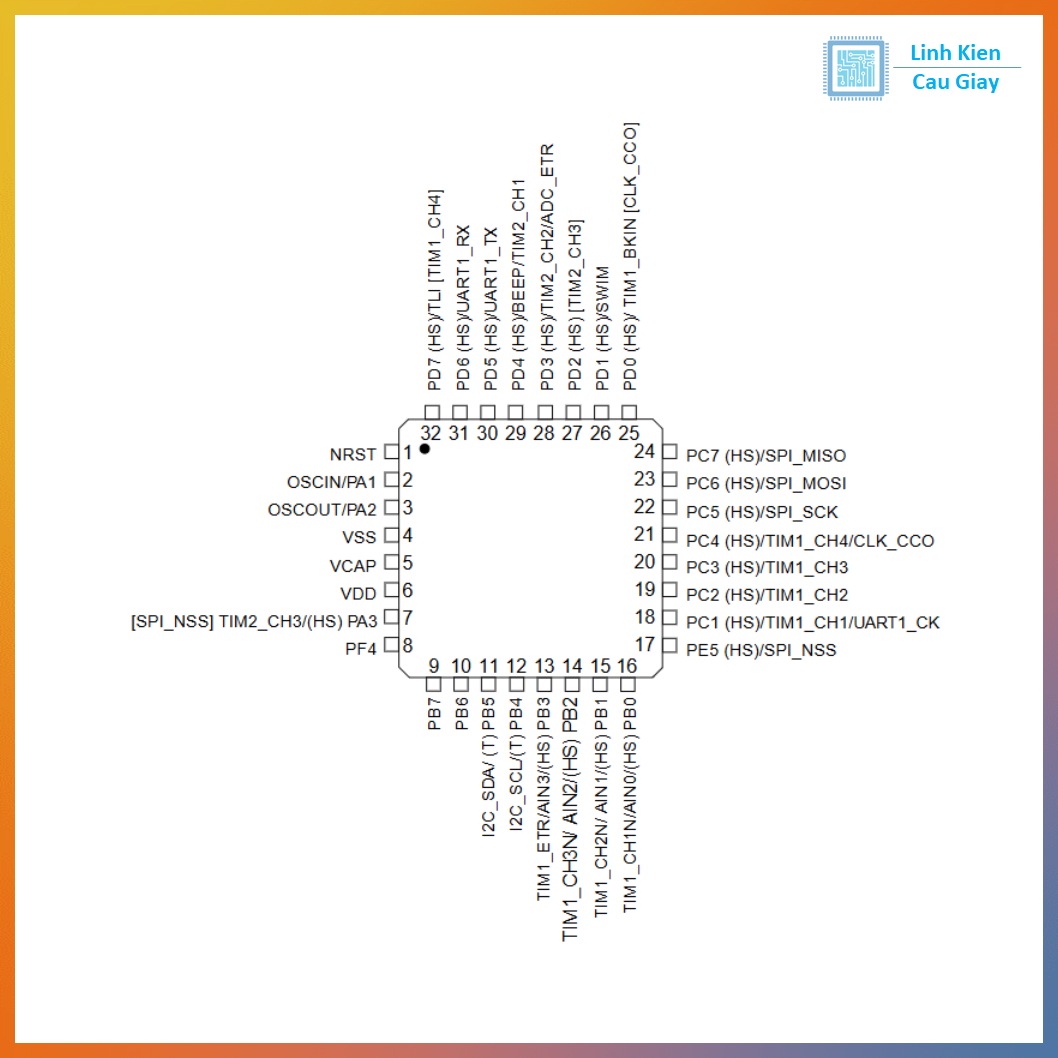

Sơ đồ chân

Pinout cơ bản

Nhóm chân	Chức năng chính
VDD, VSS	Nguồn nuôi 5V/3.3V và GND
PAx, PBx	GPIO đa chức năng (I/O)
UART (Tx, Rx)	Giao tiếp nối tiếp (serial)
I2C, SPI	Giao tiếp ngoại vi (sensor, EEPROM, v.v.)
NRST	Reset ngoài
SWIM	Chân lập trình – dùng với ST-Link
ADC	Bộ chuyển đổi tín hiệu tương tự – số (10-bit)

Datasheet: STM8S103K3T6c LQFP 32

Thông số kĩ thuật

Thông số	Giá trị
Tên vi điều khiển	STM8S103K3T6C
Lõi xử lý	STM8 (8-bit RISC)
Tốc độ xung nhịp	Lên đến 16 MHz
Flash	8 KB
RAM	1 KB
EEPROM	640 byte
GPIO	28 chân I/O
ADC	10-bit, 5 kênh
Timer	3 timer (16-bit + watchdog + hệ thống)
Giao tiếp	UART, I2C, SPI
Điện áp hoạt động	2.95V ~ 5.5V
Package	LQFP-32
Nhiệt độ hoạt động	-40°C ~ +85°C

Hướng dẫn sử dụng

Cấp nguồn:
- Điện áp cấp từ 3.3V hoặc 5V tùy thiết kế mạch.
- Thêm tụ lọc nguồn (0.1μF) gần các chân VDD/VSS.
Lập trình vi điều khiển:
- Dùng ST-Link V2 qua chuẩn SWIM.
- Phần mềm hỗ trợ: STM8 ST Visual Develop (STVD) hoặc PlatformIO.
Viết chương trình:
- Cấu hình ngoại vi bằng STM8CubeMX hoặc code trực tiếp.
- Hỗ trợ C/ASM, có thể lập trình bằng Arduino IDE với cài thêm core (cộng đồng).
Giao tiếp:
- Kết nối UART để debug hoặc giao tiếp máy tính.
- SPI/I2C để làm việc với cảm biến, LED, màn hình…
