Vi Điều Khiển STM8 S005K6T6C QFP-32

(Mã SP:CG001147)

Thương hiệu: Chưa cập nhật | #STM8S005K6T6C,

Đánh giá

:

Giá

:

10.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

STM8S005K6T6C là vi điều khiển 8-bit thuộc dòng STM8S của hãng STMicroelectronics, được đóng gói theo chuẩn QFP-32, tích hợp bộ nhớ Flash 32KB, RAM 2KB, EEPROM 128B cùng nhiều ngoại vi mạnh mẽ như UART, SPI, I2C, ADC 10-bit, PWM, Timer… rất thích hợp cho các ứng dụng điều khiển nhúng, thiết bị công nghiệp, học tập và phát triển sản phẩm điện tử.

Với thiết kế nhỏ gọn, khả năng chịu điện áp rộng và giá thành rẻ, STM8S005K6T6C là lựa chọn lý tưởng thay thế cho các dòng vi điều khiển 8-bit truyền thống như ATmega8, PIC.

Ứng dụng

Điều khiển thiết bị công nghiệp

Ứng dụng giao tiếp UART/I2C/SPI với cảm biến

Robot mini, xe điều khiển từ xa, hệ nhúng

Bộ nguồn thông minh, bộ sạc pin

Điều khiển tín hiệu trong xe hơi (LIN)

Học lập trình vi điều khiển STM8, nghiên cứu mạch logic

Sơ đồ chân

Nhóm chân Chức năng chính
VDD, VSS Nguồn và GND
NRST Chân Reset
PAx–PDx GPIO đa năng
SWIM Lập trình qua ST-Link V2
Giao tiếp UART, SPI, I2C, LIN
Timer TIM1 (16-bit), TIM2, TIM4
ADC 10-bit, lên đến 10 kênh

Thông số kĩ thuật

Thông số Giá trị
Tên vi điều khiển STM8S005K6T6C
Lõi xử lý STM8 – 8-bit
Xung nhịp 16 MHz
Bộ nhớ Flash 32 KB
SRAM 2 KB
EEPROM 128 Byte
GPIO 28 chân đa năng
ADC 10-bit, 10 kênh
Timer TIM1, TIM2, TIM4
Giao tiếp UART, I2C, SPI, LIN
Điện áp hoạt động 2.95V – 5.5V
Giao diện lập trình SWIM (qua ST-Link V2)
Nhiệt độ hoạt động -40°C đến +85°C
Kiểu chân QFP-32 (7x7mm)

Hướng dẫn sử dụng

Cấp nguồn 5V vào chân VDD, nối GND

Dùng mạch ST-Link V2 để lập trình qua SWIM

Viết chương trình với phần mềm STVD + Cosmic C Compiler hoặc SDCC

Cấu hình chân I/O, UART, ADC tùy vào yêu cầu thực tế

Có thể test đơn giản bằng LED, UART hoặc cảm biến

 Lưu ý: nên dùng trở pull-up trên chân NRST để tránh reset ngẫu nhiên khi nhiễu

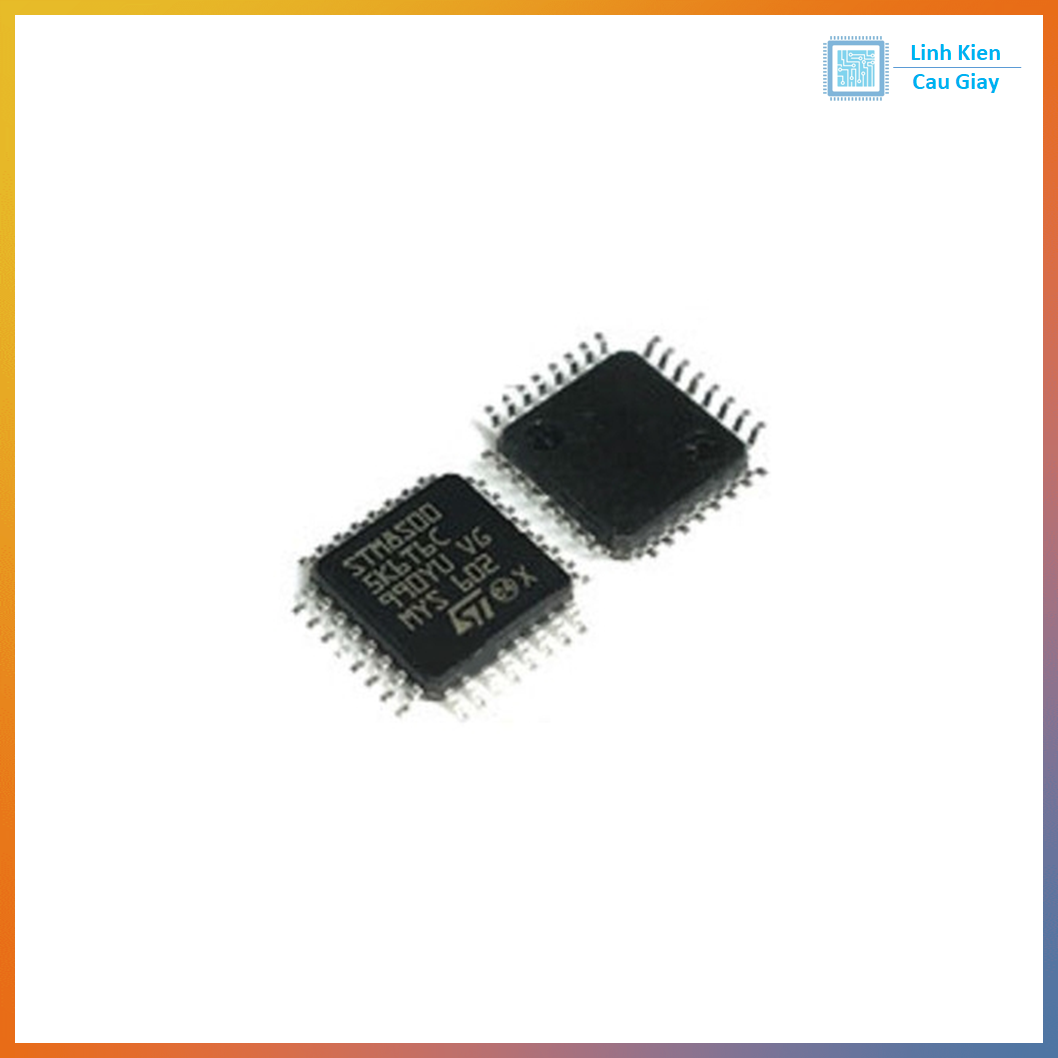

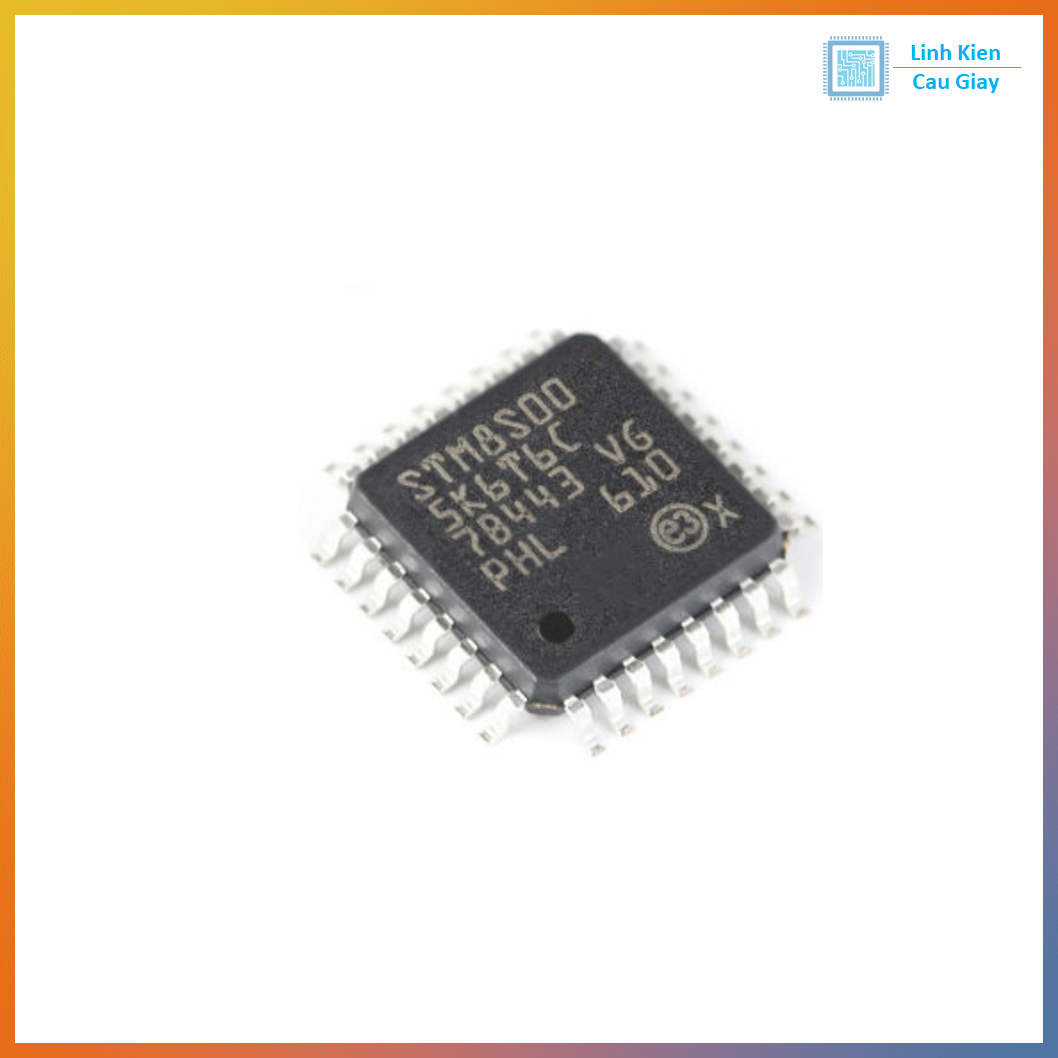

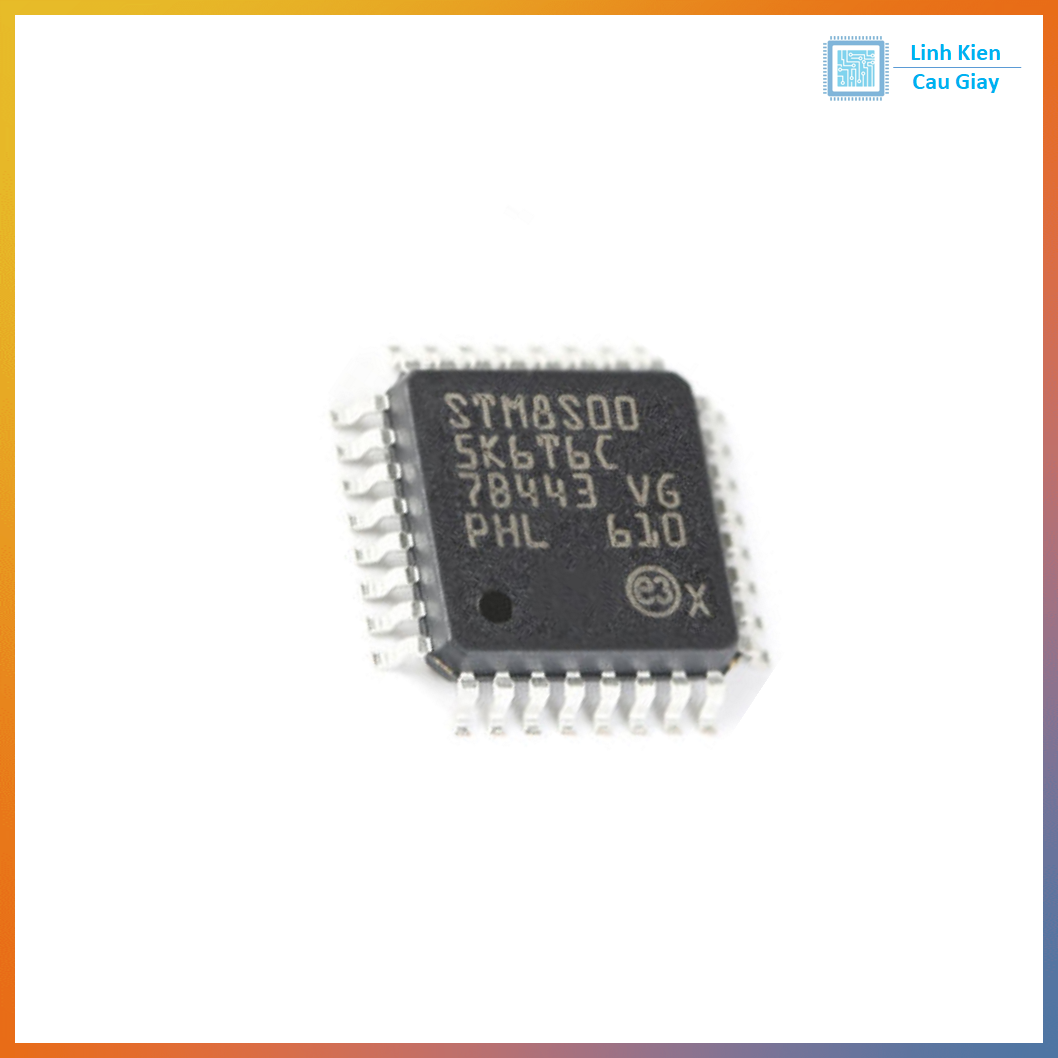

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
