Linh kiện vi điều khiển STM8S105S4T6C

(Mã SP:PVN5311)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

10.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận



Mô tả sản phẩm

TM8S105S4T6C là vi điều khiển 8-bit hiệu năng cao của hãng STMicroelectronics, thuộc dòng STM8S Value Line, đóng gói chuẩn LQFP-44. Với kiến trúc tiên tiến RISC, tần số hoạt động lên tới 16 MHz, tích hợp bộ nhớ Flash 16 KB, SRAM 2 KB, EEPROM 1 KB và đầy đủ các ngoại vi như ADC, Timer, UART, SPI, I2C, sản phẩm phù hợp cho các ứng dụng nhúng chi phí thấp mà vẫn yêu cầu hiệu năng ổn định.

Ứng dụng

  • Hệ thống nhúng giá rẻ.

  • Điều khiển công nghiệp và dân dụng.

  • Hệ thống điều khiển máy móc đơn giản.

  • Điều khiển cảm biến, đọc dữ liệu ADC.

  • Hệ thống điều khiển chiếu sáng thông minh.

  • Sản phẩm gia dụng, thiết bị IoT, robot mini.

Sơ đồ chân

📌 Lưu ý: Sử dụng công cụ CubeMX hoặc datasheet của ST để tra cứu sơ đồ chân chi tiết cho từng chức năng.

STM8S105S4T6C có 44 chân (LQFP-44), bao gồm:

  • Nguồn: VDD, VSS.

  • Giao tiếp: UART (TX/RX), I2C (SCL/SDA), SPI (MISO/MOSI/SCK/SS).

  • ADC: 10 kênh đầu vào analog 10-bit.

  • Timer: 4 bộ Timer (bao gồm Advanced Timer).

  • GPIO: Hơn 38 chân I/O đa chức năng.

  • Các chân đặc biệt như NRST, Boot, OSCIN/OSCOUT hỗ trợ cấu hình và nạp chương trình.

Tài liệu chi tiết STM8S105S4T6C Datasheet

Thông số kĩ thuật

  • Vi điều khiển: STM8 Core RISC 8-bit.

  • Xung nhịp CPU: Lên tới 16 MHz.

  • Bộ nhớ Flash: 16 KB.

  • SRAM: 2 KB.

  • EEPROM: 1 KB.

  • ADC: 10-bit, 10 kênh.

  • Số chân: 44 chân (LQFP-44).

  • Điện áp hoạt động: 2.95V ~ 5.5V.

  • Nhiệt độ hoạt động: -40°C ~ +85°C.

  • Tích hợp: Watchdog Timer, Independent Clock, Auto Wakeup.

  • Hỗ trợ nạp code qua giao tiếp SWIM (Single Wire Interface Module).

Hướng dẫn sử dụng

  1. Nạp chương trình bằng ST-Link V2 qua giao diện SWIM.

  2. Cấu hình xung nhịp hệ thống bằng thạch anh ngoài hoặc bộ dao động RC nội.

  3. Lập trình bằng phần mềm STVD hoặc STM8CubeIDE.

  4. Sử dụng thư viện STM8 Standard Peripheral Library để dễ dàng cấu hình ADC, UART, SPI,...

  5. Lưu ý cấp nguồn ổn định 3.3V hoặc 5V, có tụ decoupling lọc nhiễu gần chân VDD/VSS.

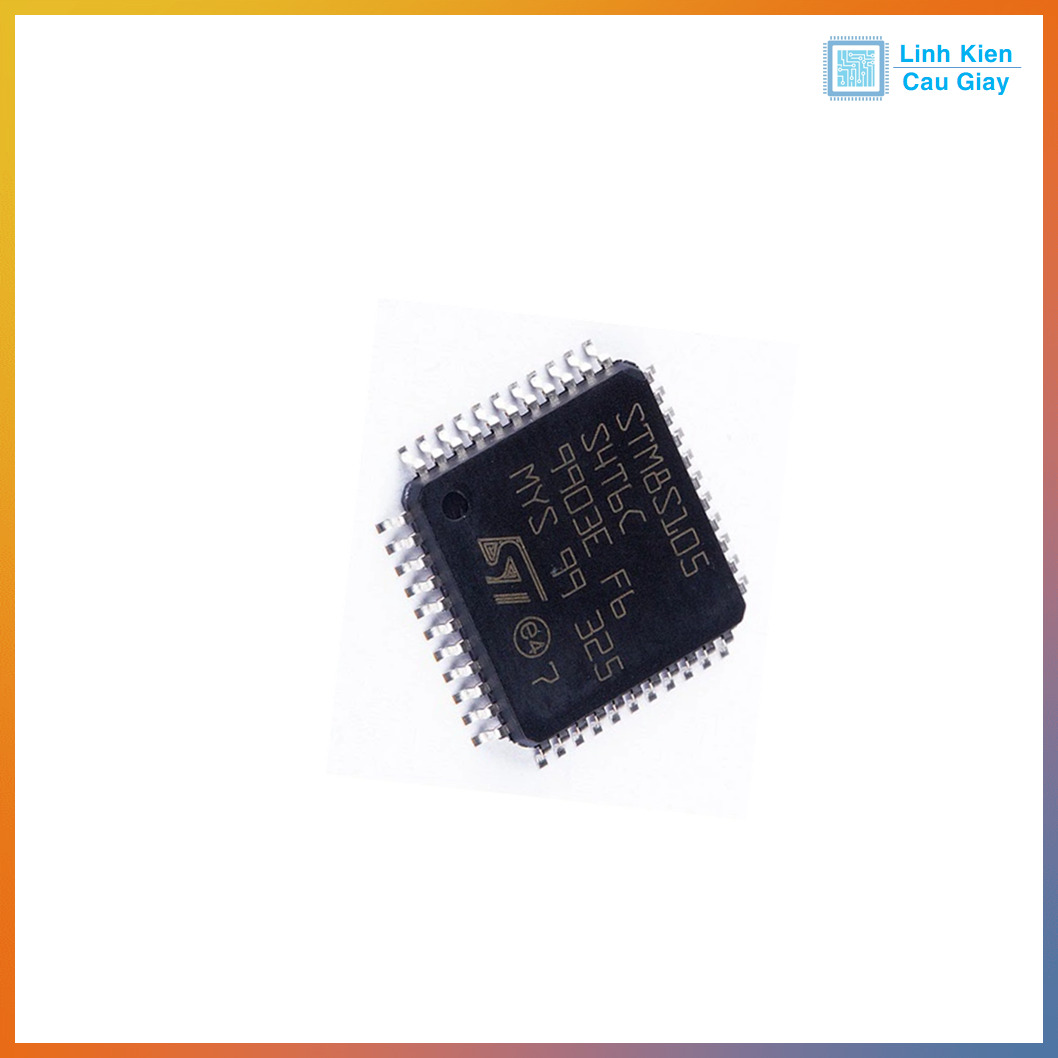

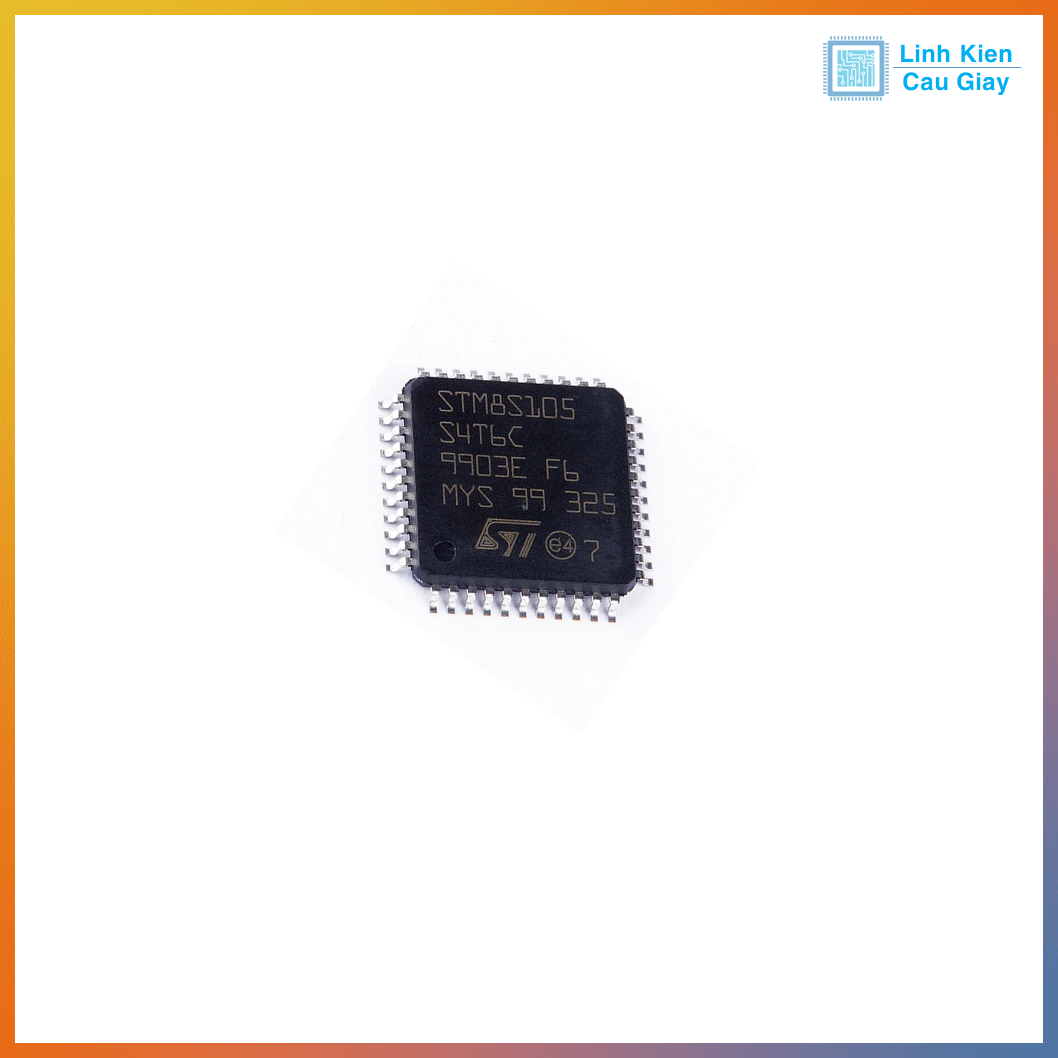

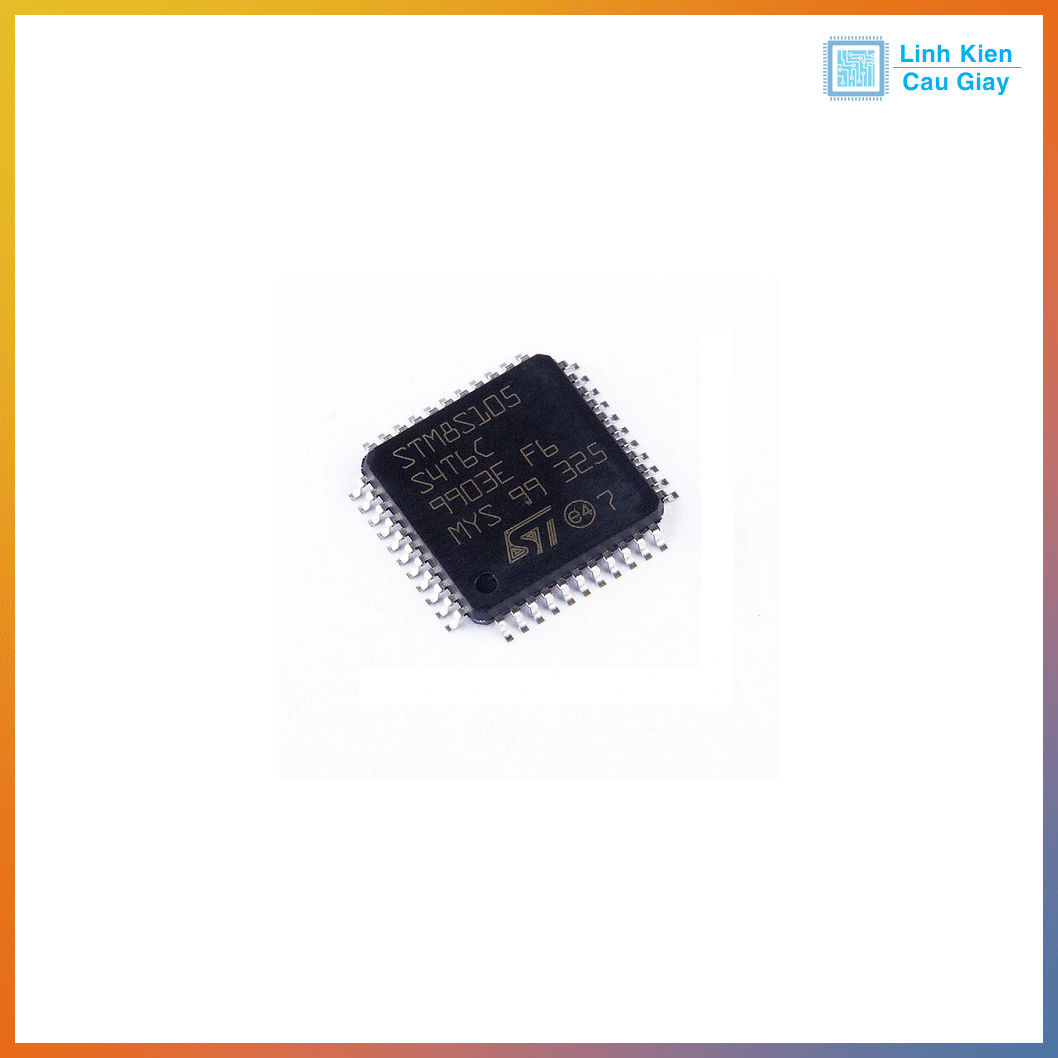

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
