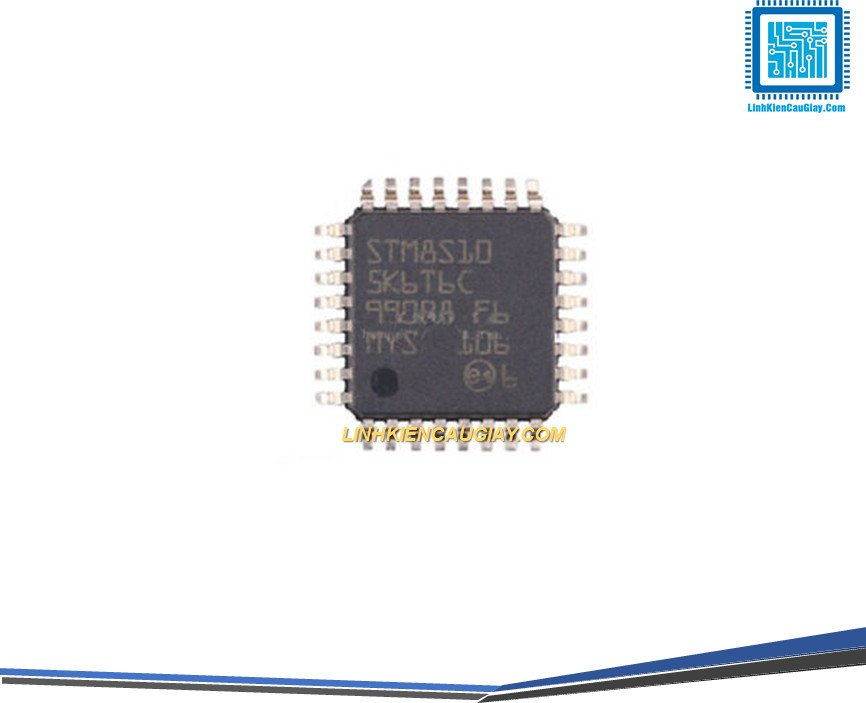

STM8S105K6T6C LQFP-32

(Mã SP:PVN2386)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

63.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Vi điều khiển STM8S105K6T6C | 8-bit | LQFP-32 |

Mô tả sản phẩm

STM8S105K6T6C là vi điều khiển 8-bit mạnh mẽ thuộc dòng STM8S hiệu suất cao của hãng STMicroelectronics. Sản phẩm sử dụng lõi STM8, xung nhịp lên đến 16 MHz, bộ nhớ Flash 32 KB, RAM 2 KB, EEPROM 1 KB, tích hợp nhiều ngoại vi như USART, SPI, I2C, ADC, Timer. Với thiết kế nhỏ gọn dạng LQFP-32, STM8S105K6T6C rất lý tưởng cho các ứng dụng nhúng tiết kiệm chi phí nhưng yêu cầu độ ổn định cao.

Sản phẩm có thể lập trình dễ dàng bằng STM8 IDE, IAR EWSTM8, và STVD/STVP kết hợp với lập trình viên ST-Link V2.

Ứng dụng

  • Thiết bị gia dụng thông minh: máy lọc nước, bếp điện, điều khiển quạt

  • Timer/Counter, điều khiển LED, màn hình hiển thị

  • Điều khiển động cơ nhỏ, servo, quạt DC

  • Thiết bị nhúng, đo lường công nghiệp

  • Các hệ thống cảm biến đơn giản, cảnh báo, báo động

  • Ứng dụng thay thế cho các dòng ATmega8, PIC khi cần tiết kiệm chi phí

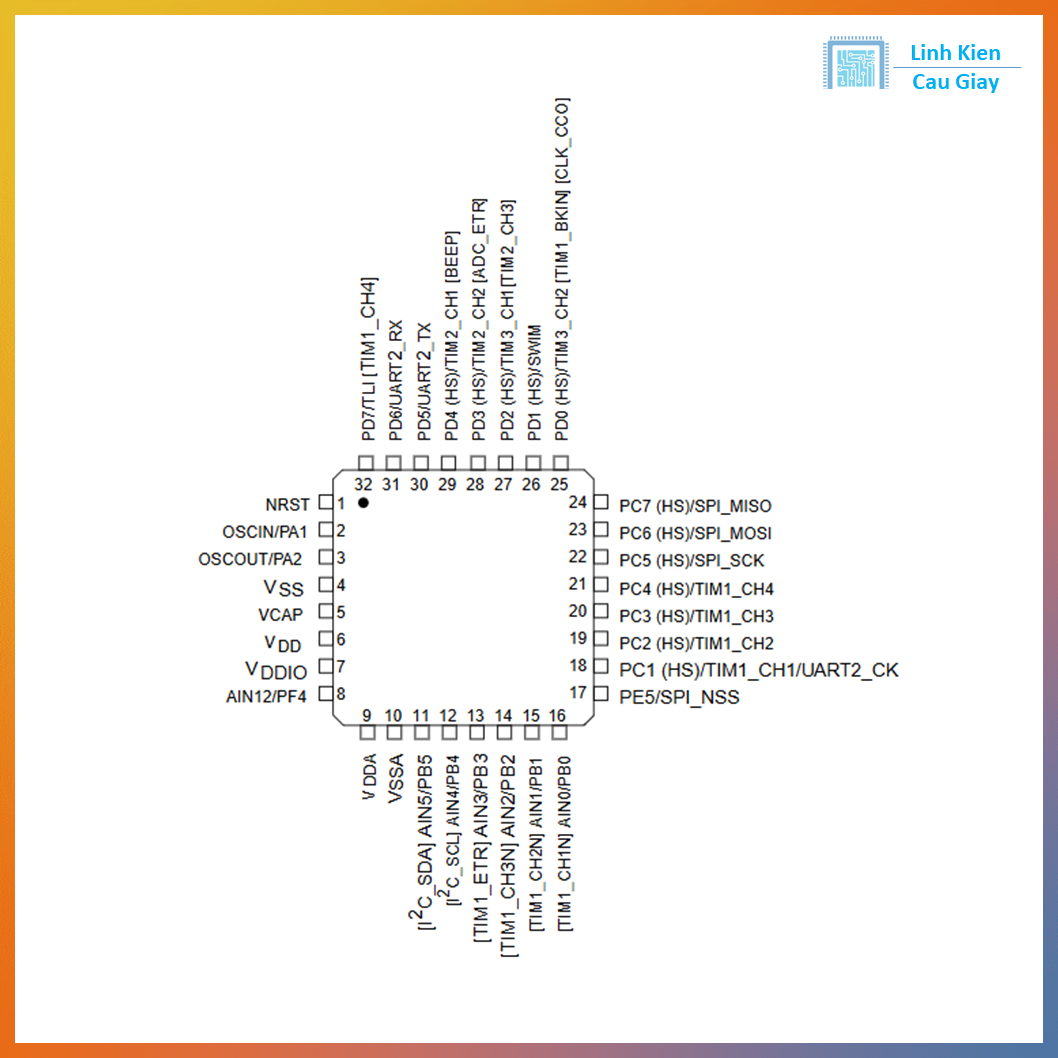

Sơ đồ chân

Chân

Chức năng chính

VDD, VSS

Nguồn cấp 5V / GND

PAx, PBx

GPIO đa chức năng

UART1, UART2

Giao tiếp nối tiếp

SPI, I2C

Giao tiếp với cảm biến, EEPROM, LCD

ADC

Bộ chuyển đổi tín hiệu analog 10-bit

Timer1~4

Bộ định thời đa năng, PWM

NRST

Reset phần cứng

SWIM

Chân lập trình (Single Wire Interface)



Tài liệu chi tiết STM8S105K6T6C

Thông số kĩ thuật

Thông số

Giá trị

Vi điều khiển

STM8S105K6T6C

Lõi xử lý

STM8 8-bit

Tốc độ xử lý

Lên đến 16 MHz

Bộ nhớ Flash

32 KB

SRAM

2 KB

EEPROM

1 KB

GPIO

28 chân I/O

ADC

10-bit, 7 kênh

Timer

4 bộ Timer hỗ trợ PWM

Giao tiếp ngoại vi

SPI, I2C, UART

Điện áp hoạt động

2.95V ~ 5.5V

Package

LQFP-32

Nhiệt độ hoạt động

-40°C đến +85°C





Hướng dẫn sử dụng

  • ấp nguồn:

    • Nguồn hoạt động từ 3V đến 5V, phổ biến là 5V.

  • Lập trình vi điều khiển:

    • Sử dụng ST-Link V2 và phần mềm STVD/STVP hoặc IAR EWSTM8.

    • Chân SWIMNRST dùng để lập trình qua cáp ST-Link.

  • Cấu hình chân I/O và ngoại vi:

    • Lập trình bằng thư viện chuẩn SPL hoặc sử dụng STM8S Standard Peripheral Library.

    • Hỗ trợ bật/tắt chân GPIO, ADC, PWM dễ dàng.

  • Ứng dụng mẫu:

    • Thiết kế mạch điều khiển LED chớp, đọc tín hiệu cảm biến nhiệt độ, điều khiển quạt hoặc relay.

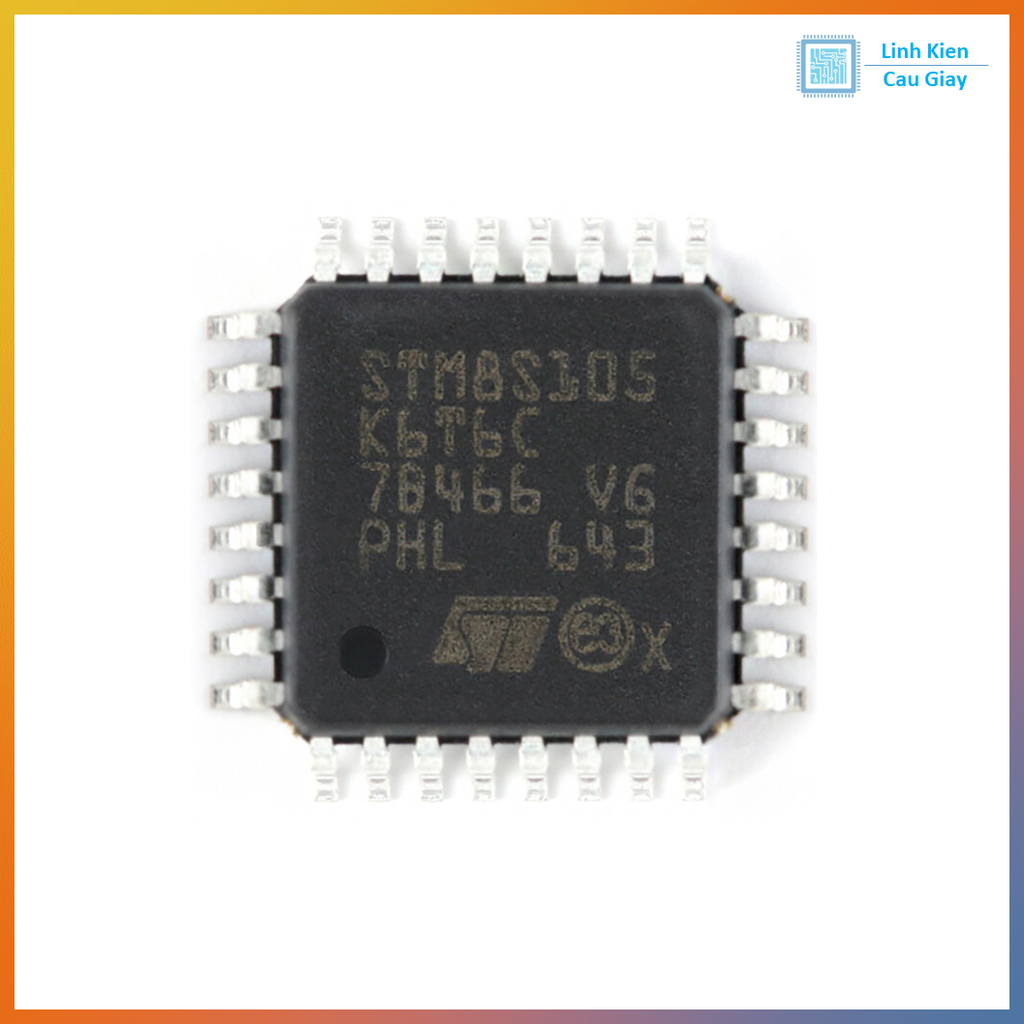

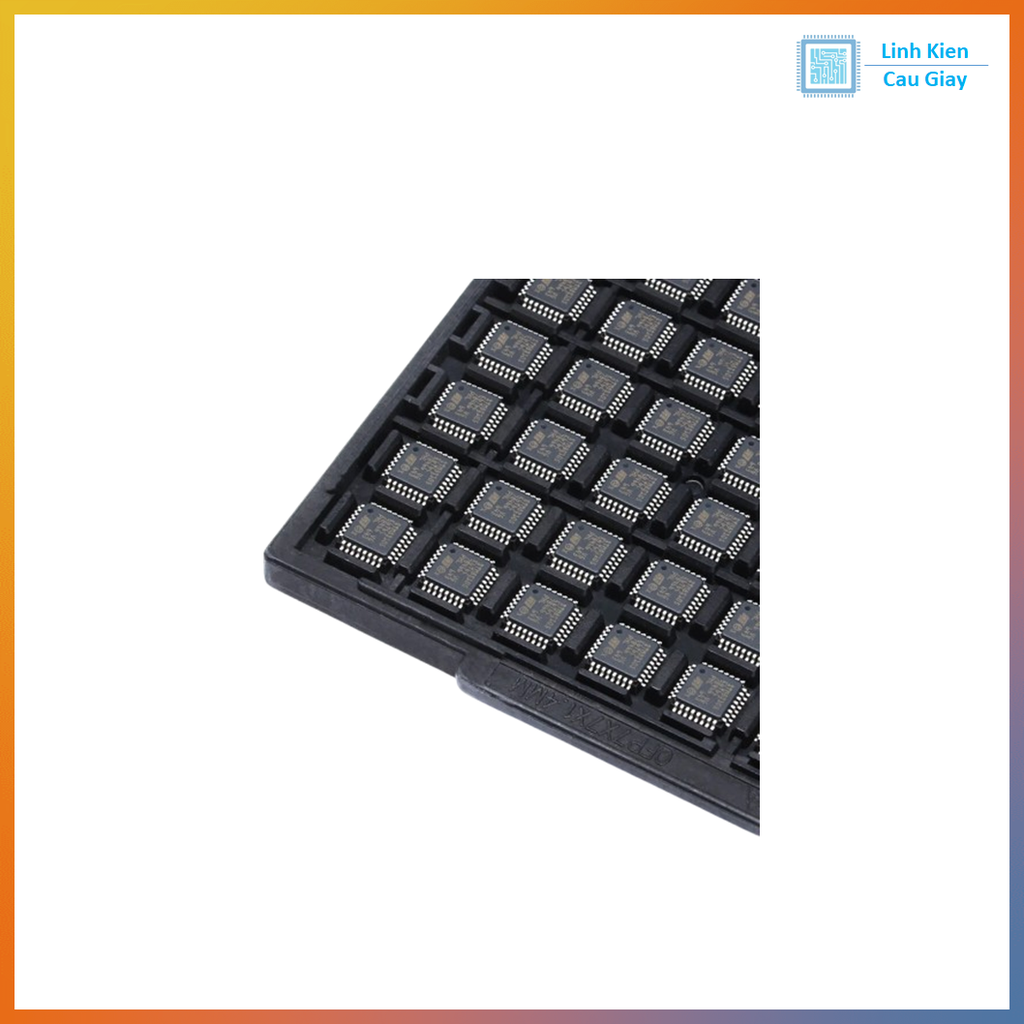

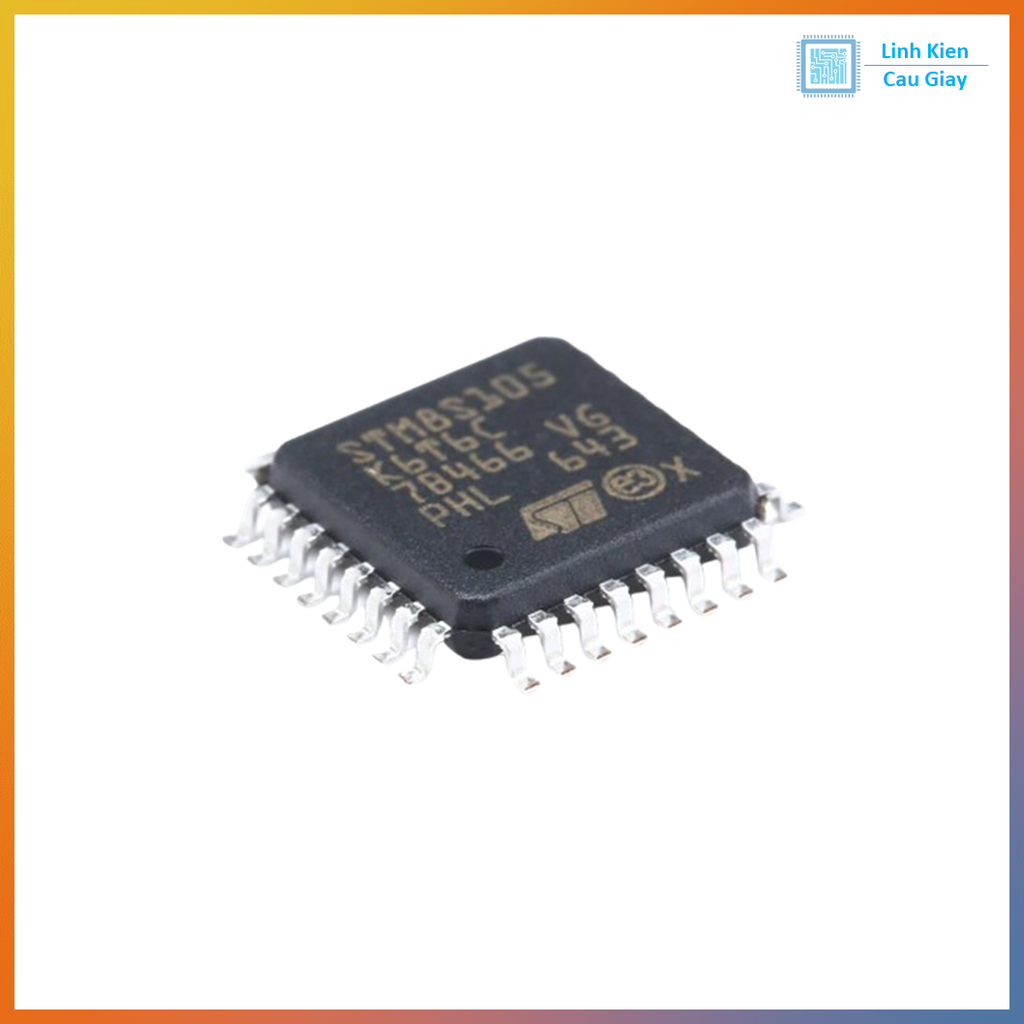

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
