Vi Điều Khiển STM8S005C6T6 QFP48

(Mã SP:CG001146)

Thương hiệu: Chưa cập nhật | STM8S005C6T6,

Đánh giá

:

Giá

:

12.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

STM8S005C6T6 là vi điều khiển 8-bit hiệu suất cao thuộc dòng STM8S của hãng STMicroelectronics, đóng gói dạng QFP-48 phù hợp cho các ứng dụng công nghiệp, dân dụng và giáo dục. Vi điều khiển tích hợp nhiều ngoại vi mạnh mẽ như UART, I2C, SPI, ADC, PWM, Timer, bộ nhớ flash 32KB, RAM 2KB, EEPROM 128B cùng khả năng hoạt động ổn định ở điện áp 2.95V – 5.5V.

Đây là lựa chọn lý tưởng cho các hệ thống nhúng cần chi phí thấp, tiết kiệm điện, nhưng vẫn đảm bảo hiệu năng và độ bền cao.

Ứng dụng

Điều khiển công nghiệp, tự động hóa

Robot mini, hệ thống nhúng

Thiết bị hiển thị LCD, LED matrix

Bộ nguồn thông minh, UPS, mạch sạc

Ứng dụng giao tiếp LIN, cảm biến trong ô tô

Giảng dạy vi điều khiển, đào tạo kỹ thuật

Sơ đồ chân

Nhóm chân         Chức năng chính
VDD, VSS Cấp nguồn và nối đất
NRST Reset ngoài
PA, PB, PC, PD GPIO đa chức năng
SWIM Lập trình qua ST-Link
Giao tiếp UART, SPI, I2C, LIN
PWM/Timer TIM1, TIM2, TIM4
ADC 10-bit, lên tới 16 kênh



STM8S005C6T6 hỗ trợ đến 38 chân GPIO, phù hợp với các hệ thống cần nhiều kết nối ngoại vi.

Thông số kĩ thuật

Thông số Giá trị
Vi điều khiển STM8S005C6T6
Lõi xử lý STM8 Core – 8-bit
Xung nhịp 16 MHz
Flash 32 KB
SRAM 2 KB
EEPROM 128 Byte
GPIO 38 chân
ADC 10-bit, 16 kênh
Giao tiếp UART, SPI, I2C, LIN
Bộ định thời TIM1 (16-bit), TIM2, TIM4
Điện áp hoạt động 2.95 – 5.5V
Nhiệt độ hoạt động -40°C đến +85°C
Đóng gói QFP-48 (7x7mm)
Giao tiếp lập trình SWIM (qua ST-Link V2)

Hướng dẫn sử dụng

  • Cấp nguồn 5V vào chân VDD, nối GND

  • Sử dụng ST-Link V2 để nạp chương trình qua giao tiếp SWIM

  • Viết code bằng STVD + Cosmic C compiler hoặc SDCC

  • Cấu hình các chân GPIO, ADC, UART… theo yêu cầu

  • Có thể test đơn giản bằng LED, UART hoặc cảm biến

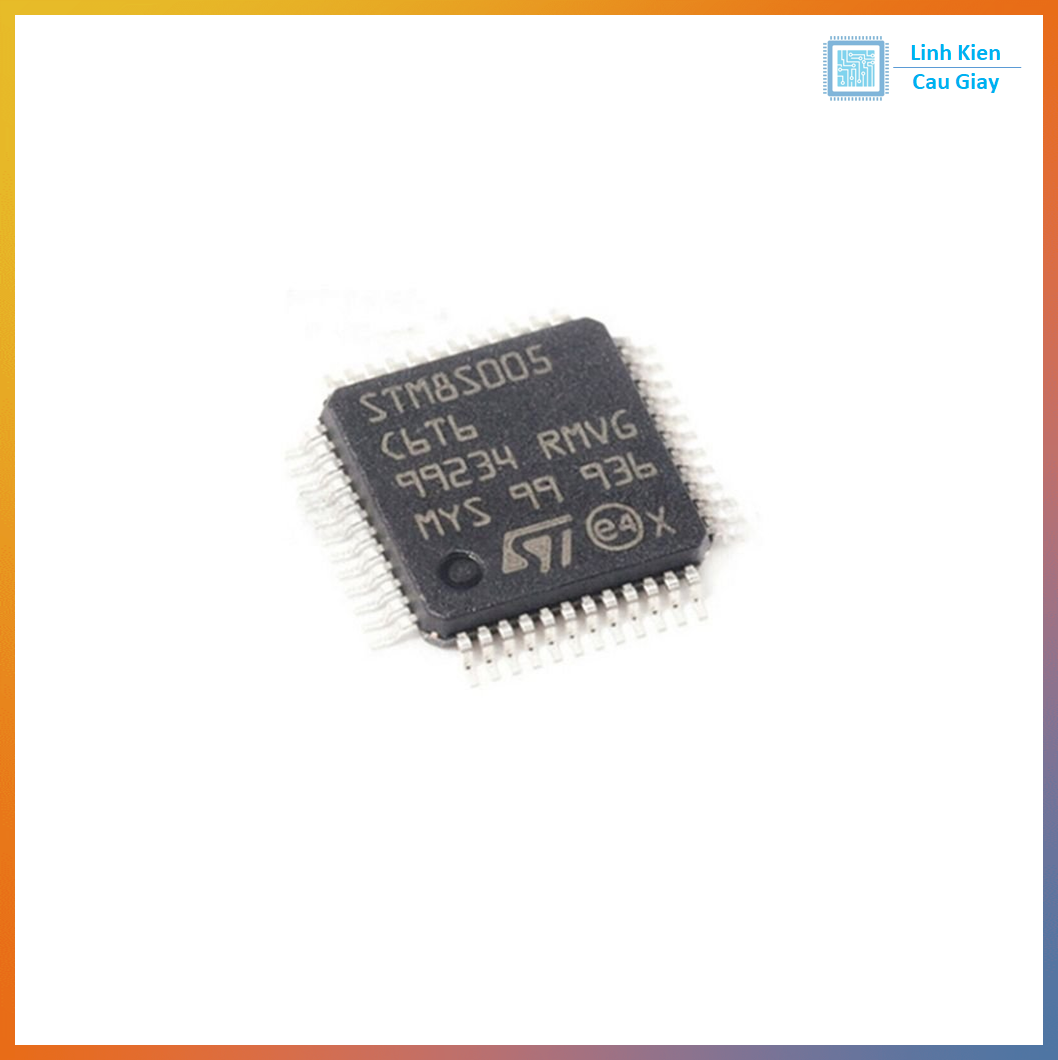

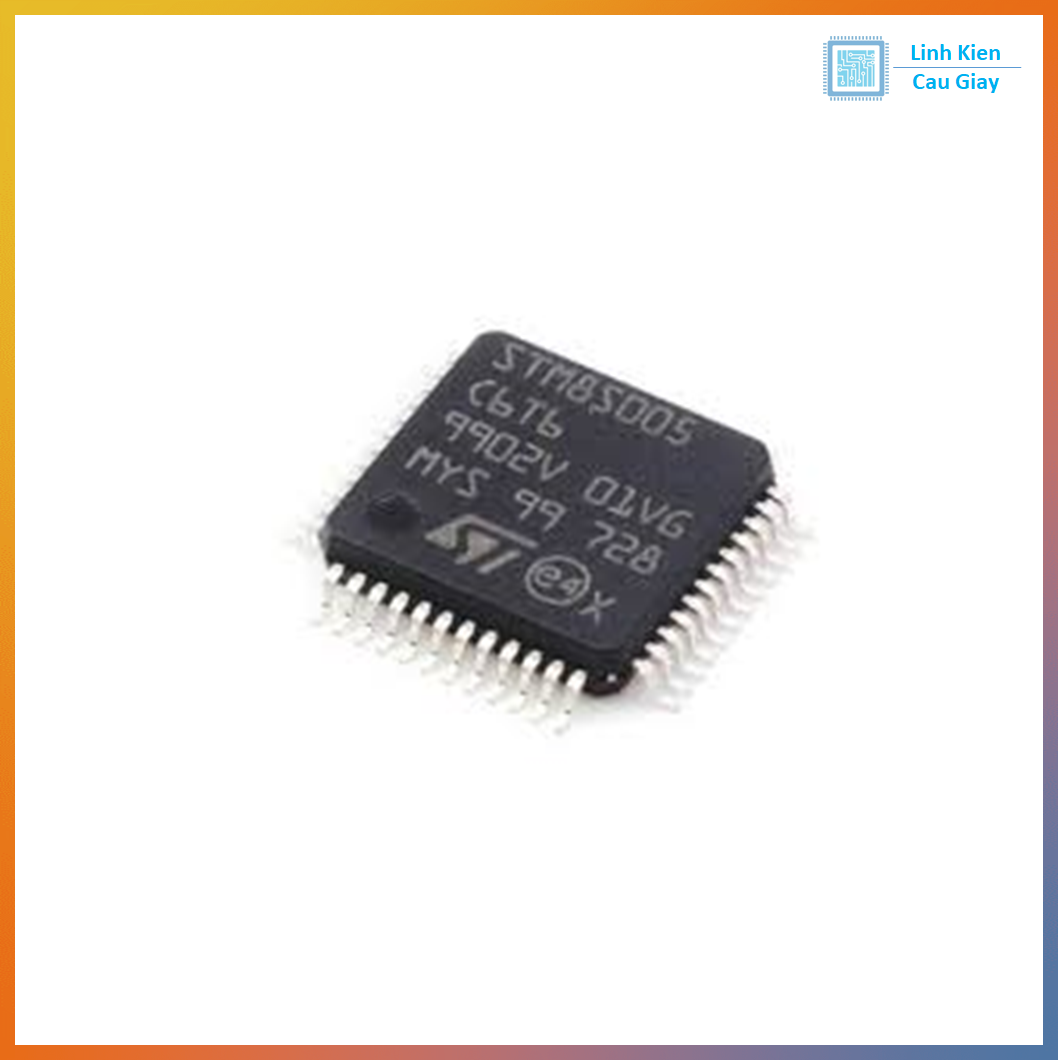

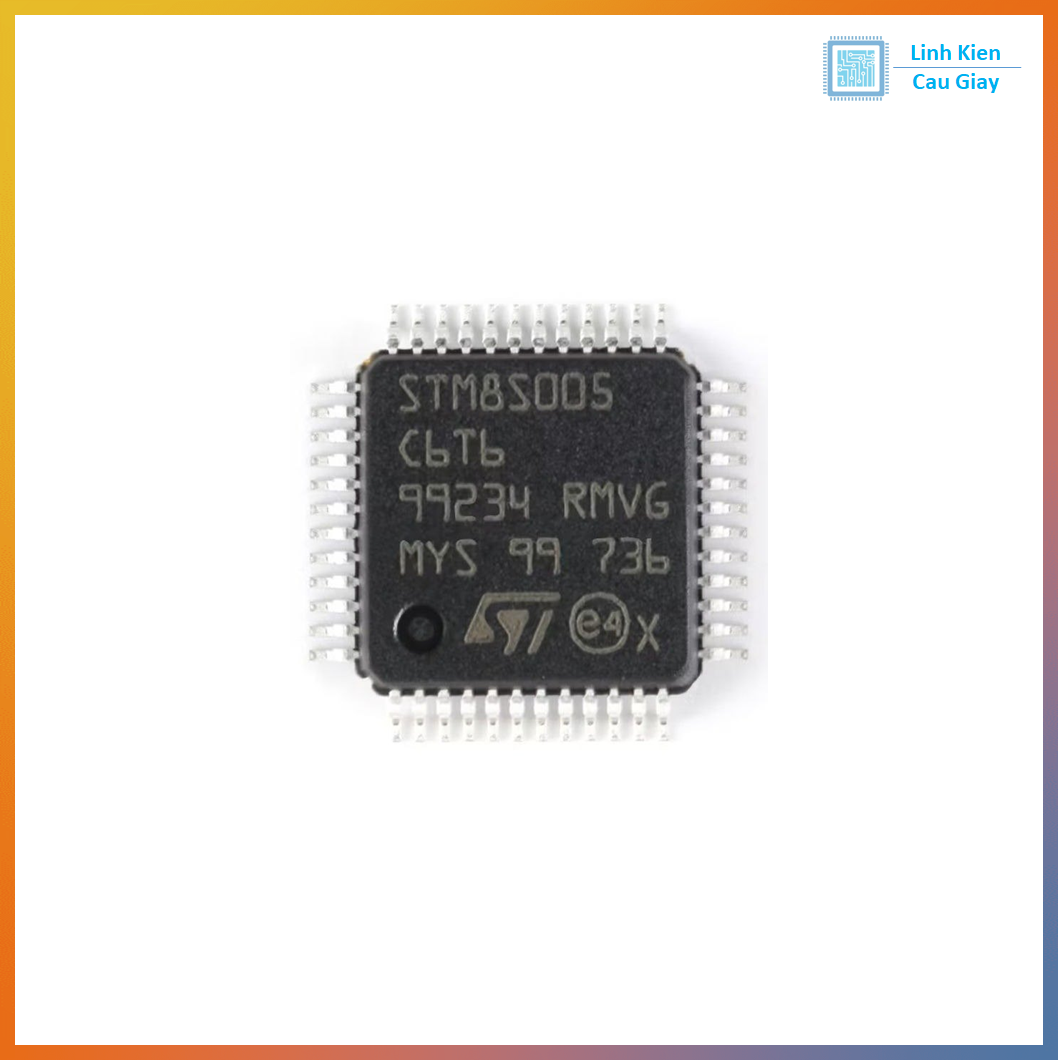

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
