Màn Hình Arduino TFT Shield 3.5 Inch 320x480 UNO Mega2560

(Mã SP:CG000260)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

250.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

  • Màn hình cảm ứng TFT LCD kích thước 3.5 inch, độ phân giải 320×480 pixel, hiển thị màu sắc rõ nét, độ sáng cao.

  • Tích hợp mạch giao tiếp song song 8 bit tương thích trực tiếp với Arduino UNOArduino Mega2560.

  • Hỗ trợ cảm ứng điện trở (resistive touch) và khe cắm thẻ nhớ microSD để lưu trữ dữ liệu hoặc hình ảnh.

  • Cắm trực tiếp dạng shield lên Arduino, không cần dây nối phức tạp.

Ứng dụng

  • Giao diện hiển thị cho các dự án IoT, máy CNC mini, máy in 3D.

  • Xây dựng hệ thống điều khiển có màn hình cảm ứng.

  • Trình chiếu hình ảnh, vẽ đồ họa, hiển thị dữ liệu cảm biến.

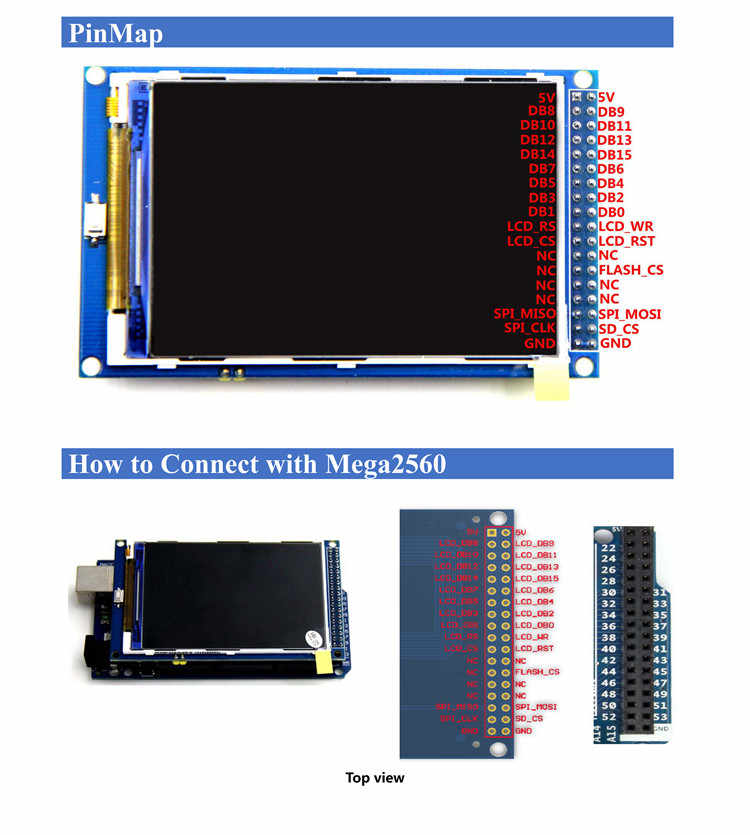

Sơ đồ chân

  • Gắn trực tiếp lên Arduino UNO hoặc Mega2560.

  • Giao tiếp song song qua các chân D0–D7 và tín hiệu điều khiển RS, WR, RD, CS, RESET.

  • Cảm ứng giao tiếp qua chân analog.

  • Khe microSD giao tiếp qua SPI (CS, MOSI, MISO, SCK).

Thông số kĩ thuật

Thông số

Giá trị

Kích thước màn hình

3.5 inch TFT LCD

Độ phân giải

320×480 pixel

Màu sắc hiển thị

65K–262K màu

Loại cảm ứng

Điện trở (Resistive)

Điện áp hoạt động

5V (lấy từ Arduino)

Giao tiếp

8-bit Parallel

Tương thích

Arduino UNO, Arduino Mega2560

Tích hợp

Cảm ứng + khe microSD

Driver IC

ILI9486 / HX8357 (tuỳ lô sản xuất)





Hướng dẫn sử dụng

  • Cắm màn hình trực tiếp vào Arduino UNO hoặc Mega2560.

  • Cài đặt thư viện MCUFRIEND_kbv (hoặc UTFT, Adafruit GFX) trên Arduino IDE.

  • Dùng lệnh tft.begin() để khởi tạo màn hình và vẽ giao diện.

  • Nếu dùng cảm ứng, cài thêm thư viện TouchScreen.h và hiệu chỉnh toạ độ cảm ứng.

Code Mẫu: Code màn 3.5

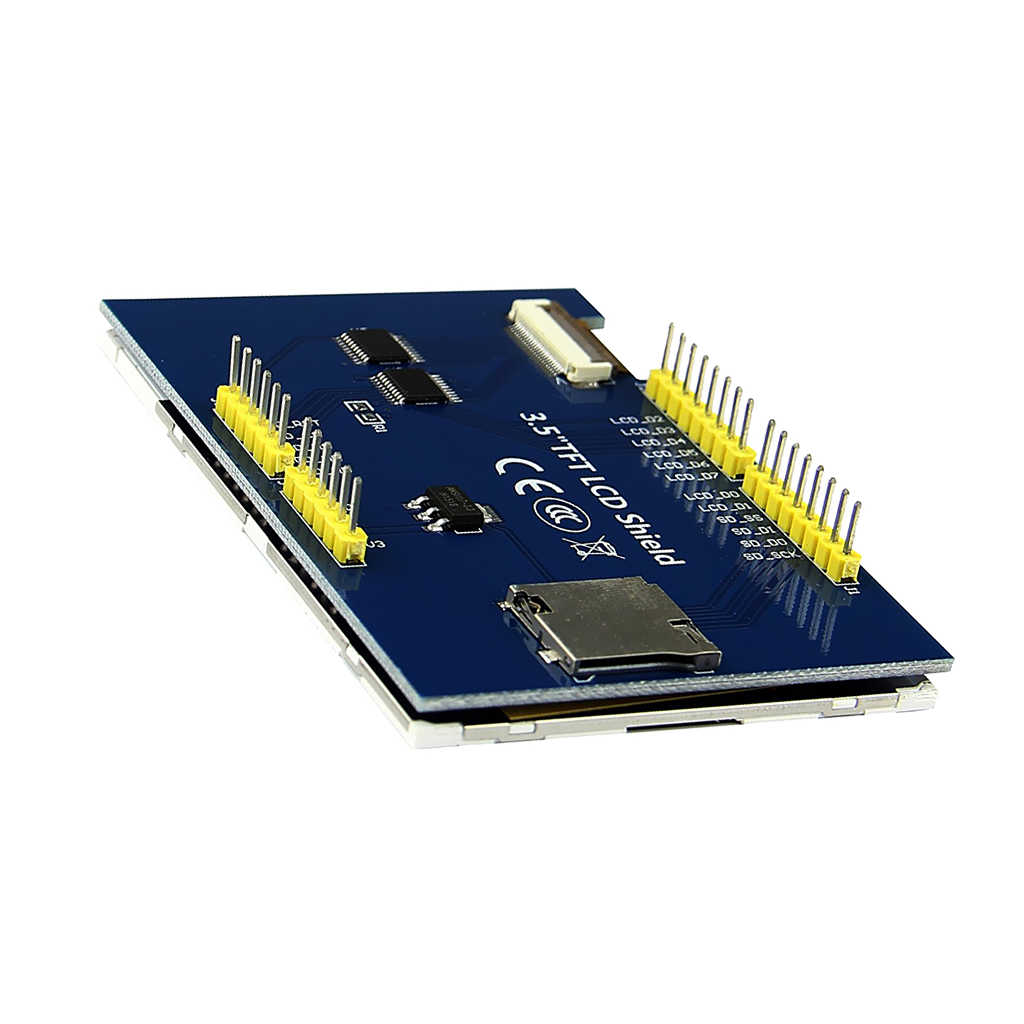

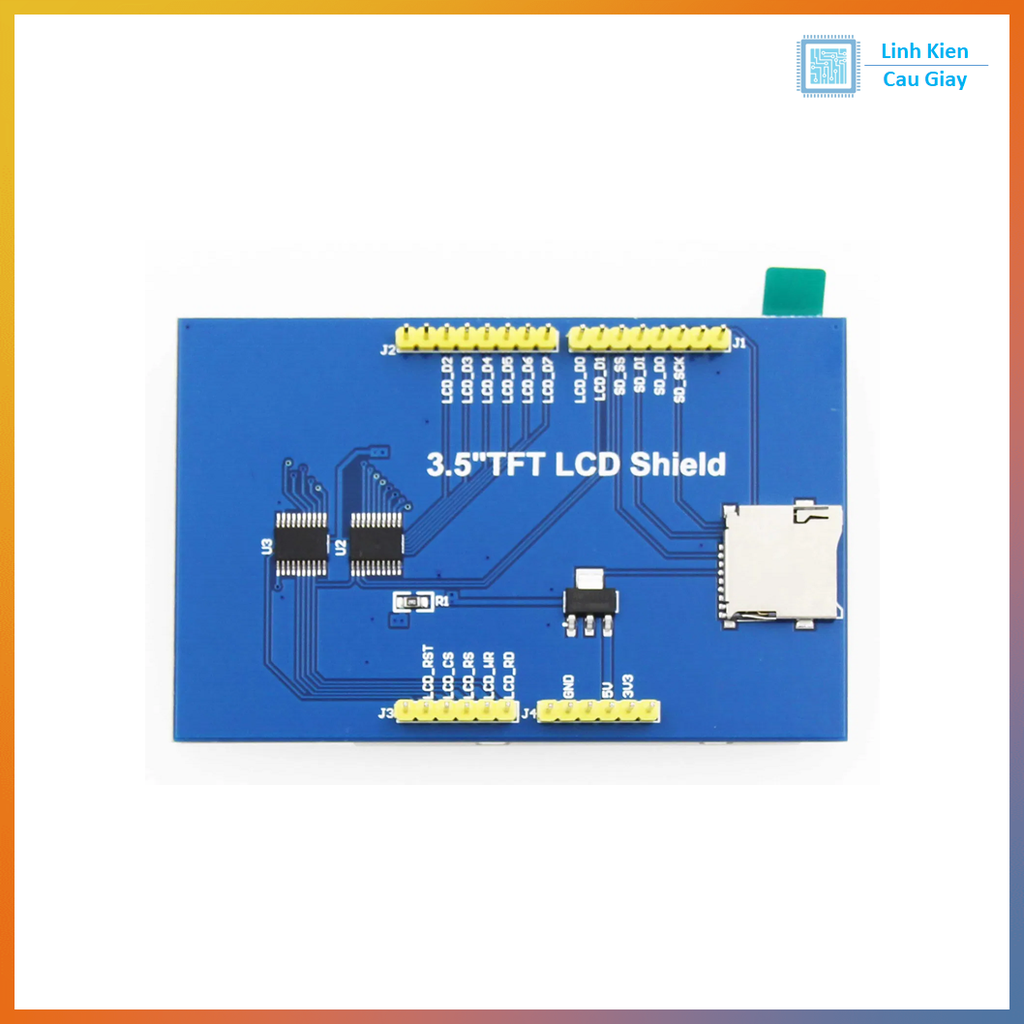

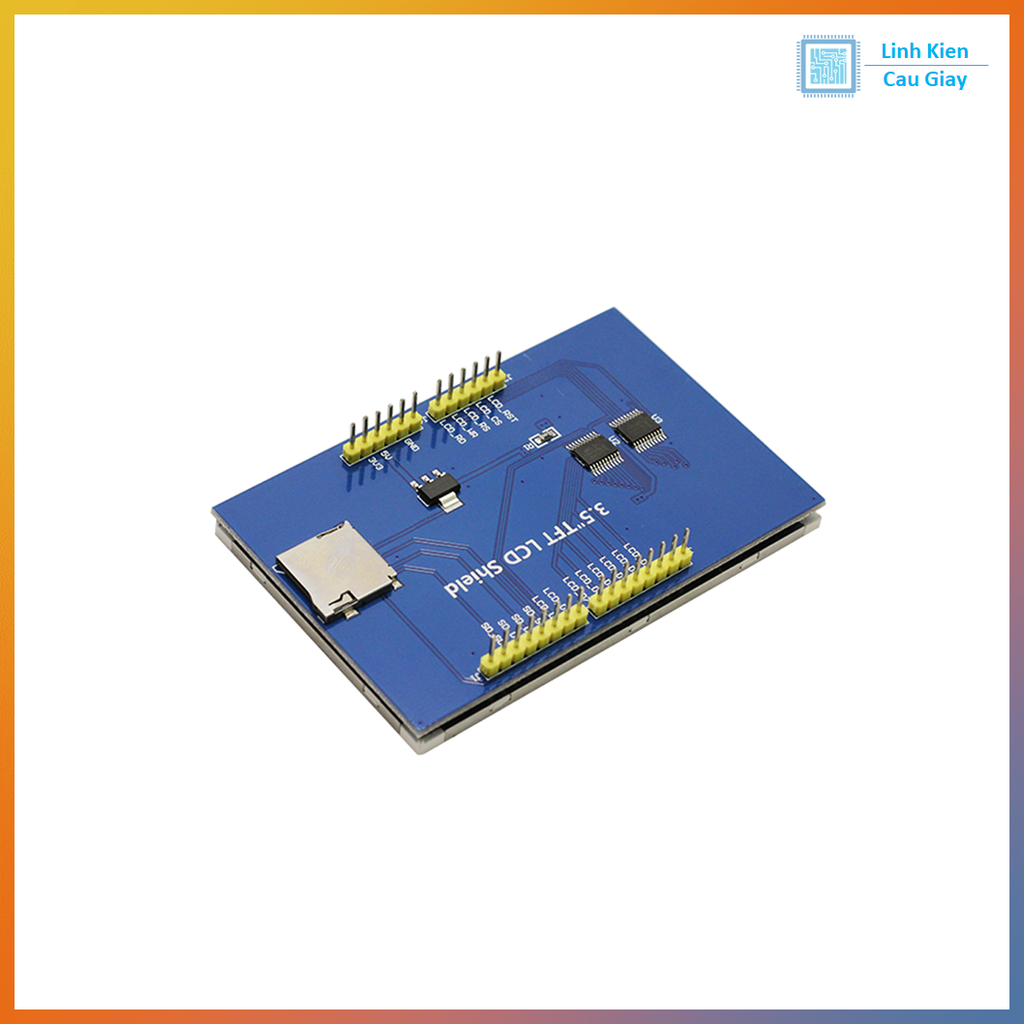

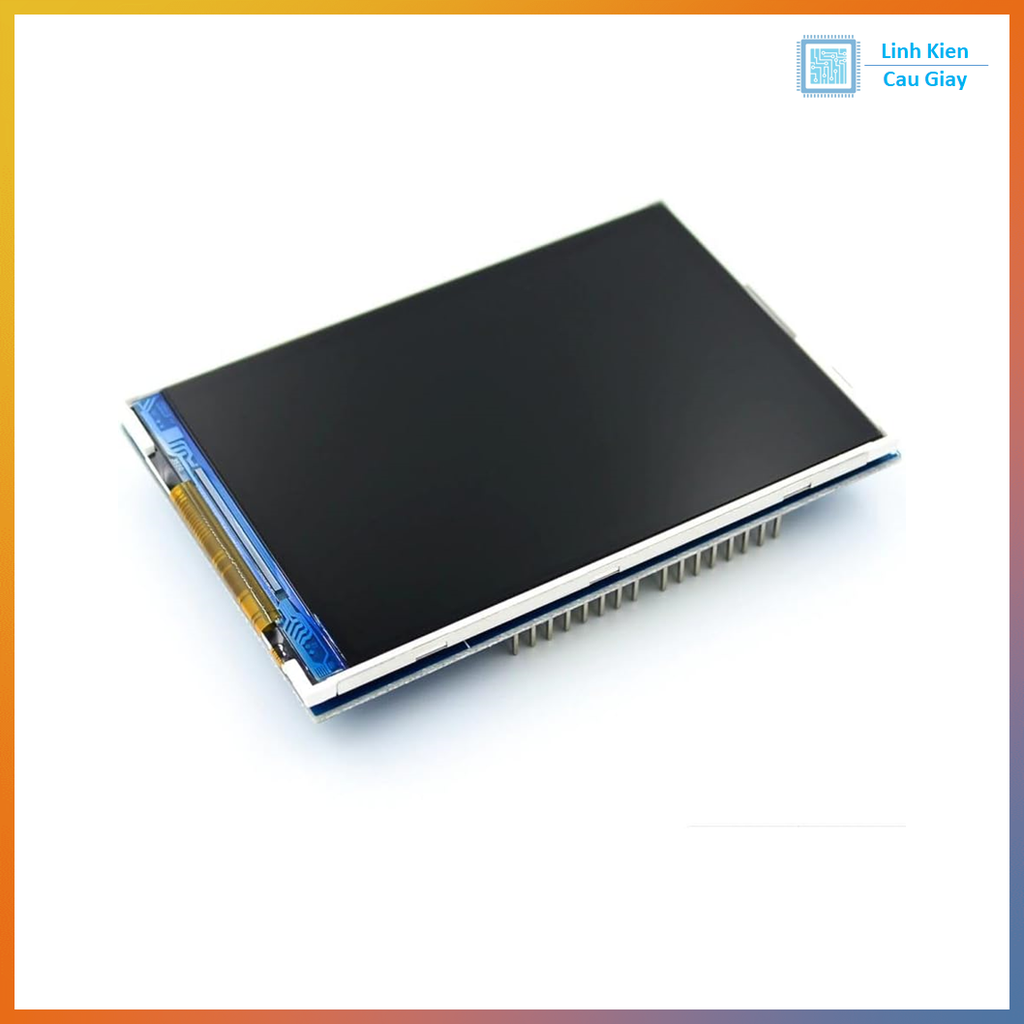

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
