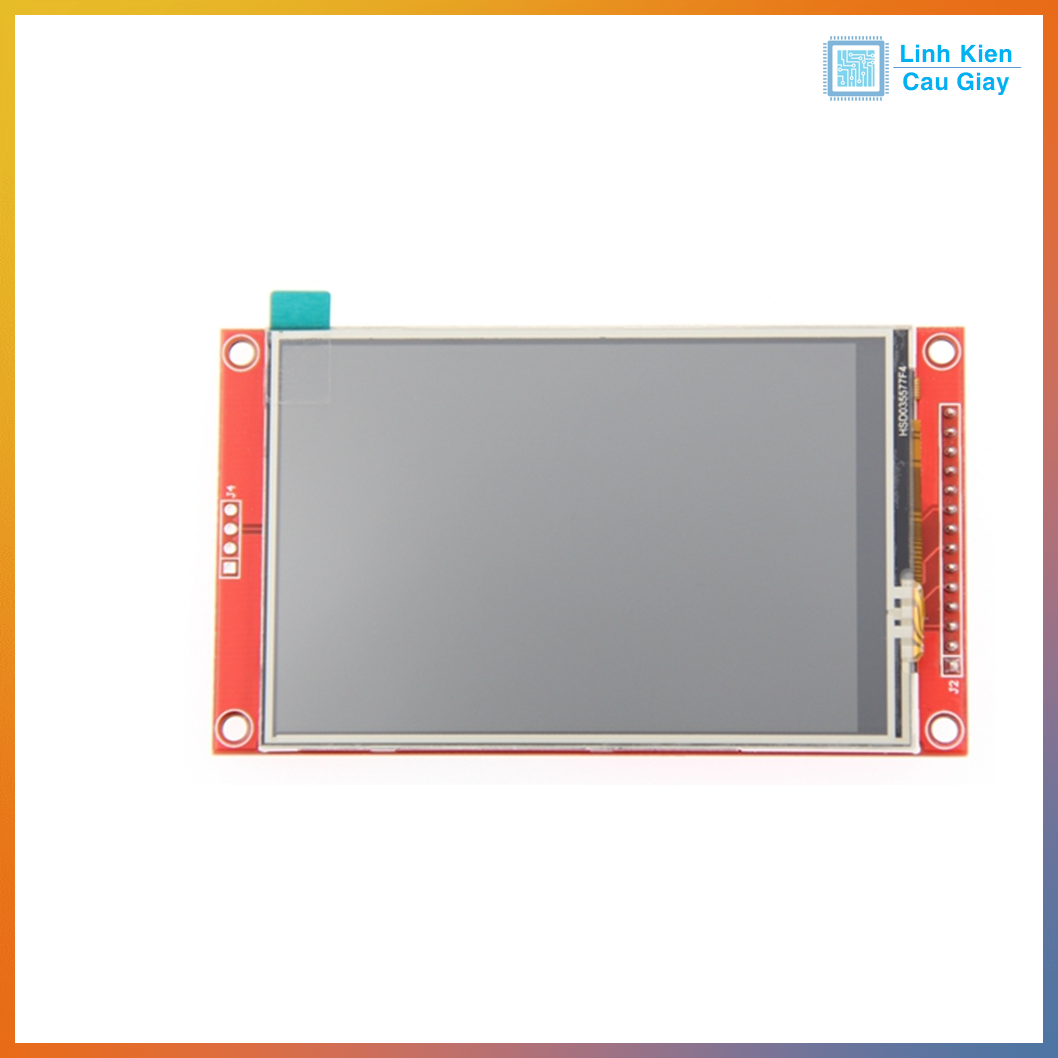

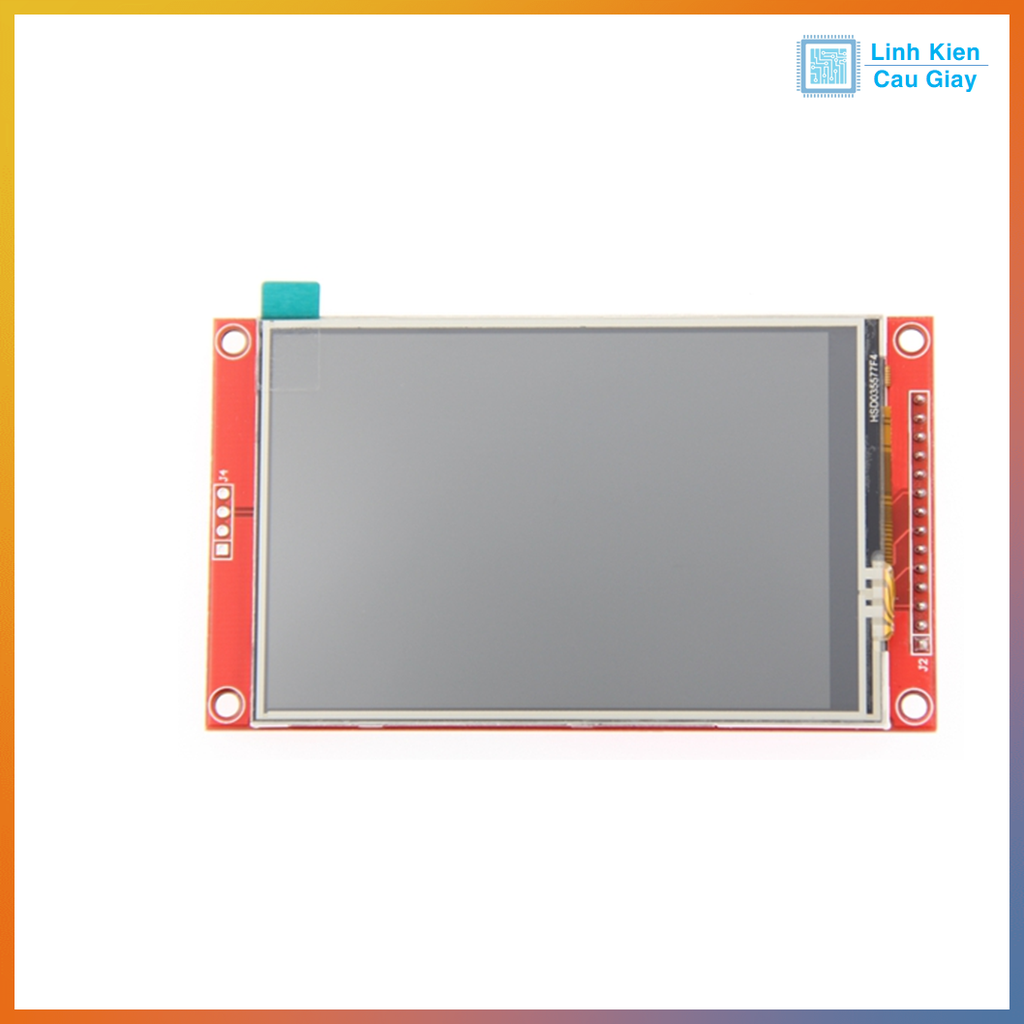

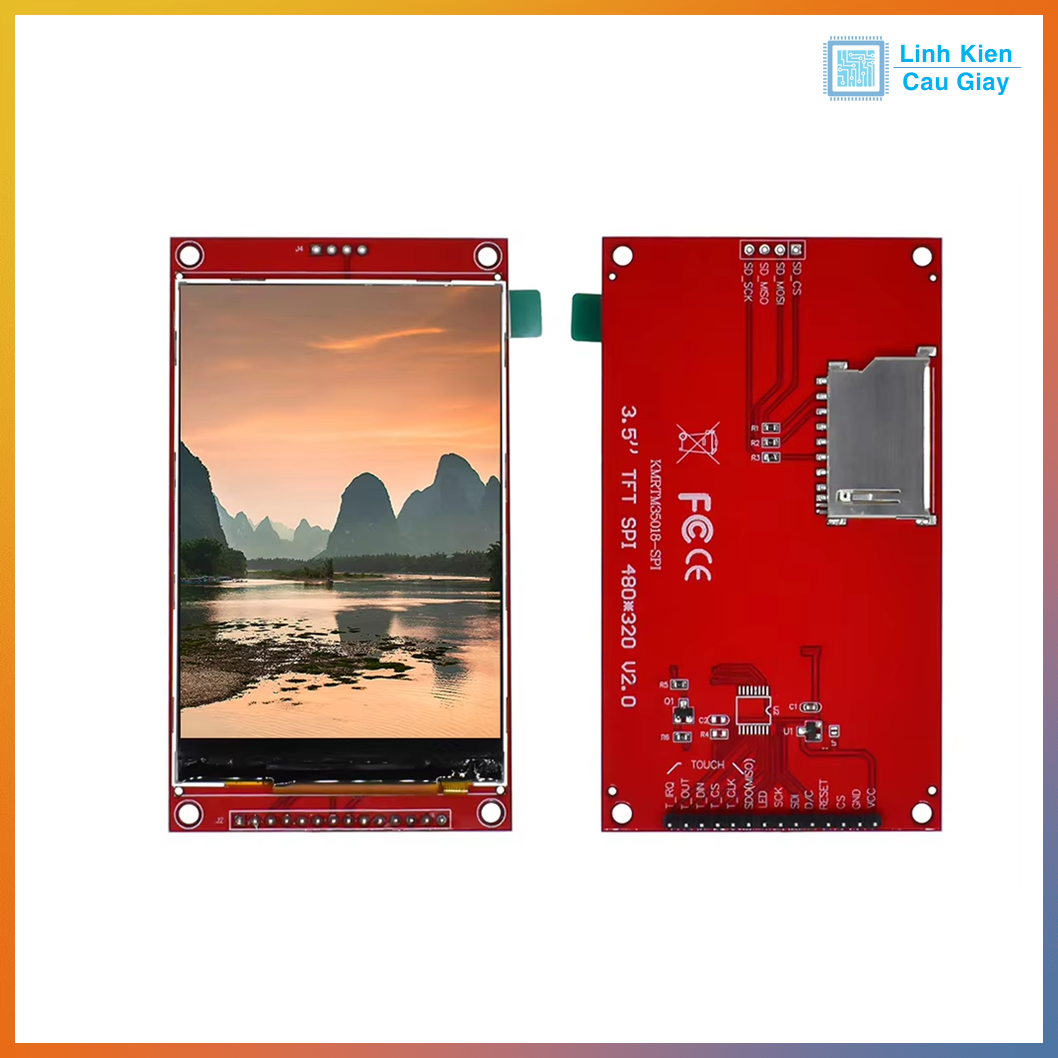

Màn hình LCD TFT 3.5 Inch Giao tiếp SPI

(Mã SP:PVN5304)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

320.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận



Màn hình LCD TFT 3.5 Inch Giao tiếp SPI

Mô tả sản phẩm

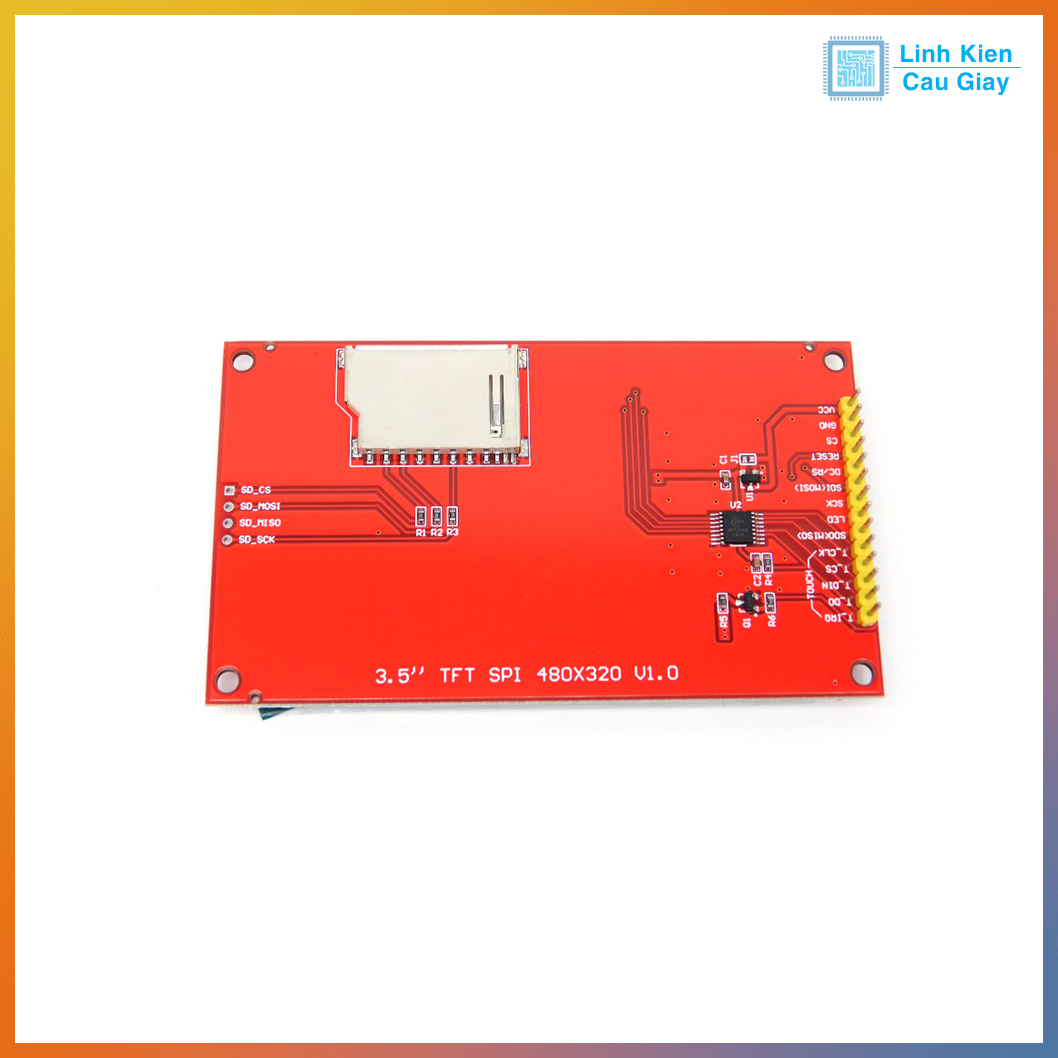

  • Màn hình có bộ điều chỉnh điện áp tích hợp, do đó có thể cấp nguồn bằng 5V. Nếu bạn định kết nối trực tiếp với 3,3V, hãy hàn jumper J1, nhờ đó bộ điều chỉnh điện áp U1 (XC6206) sẽ được bỏ qua.
  • Màn hình hoạt động ở mức logic 3,3V, do đó, nếu sử dụng với hệ thống 5V (như Arduino UNO) sẽ cần sử dụng bộ chuyển đổi mức logic .
  • Đèn nền màn hình được điều khiển bởi bóng bán dẫn Q1 (S8050), do đó có thể sử dụng tín hiệu PWM để điều khiển độ sáng của đèn nền.
  • Thứ tự của các đầu ra giống như trong mô hình 2,4”. Việc đặt màn hình này, trong dự án cũ, sẽ yêu cầu một số thay đổi trong thư viện (từ ILI9341 thành ILI9488). Trong một số thư viện như TFT_eSPI cho ESP8266, chỉ cần thay đổi từ -DILI9341_DRIVERthành -DILI9488_DRIVER.

DATASHEET:



Thông số kĩ thuật

  • Type: LCD TFT
  • Model: MSP3520
  • Display driver: ILI9488
  • Touch driver: XPT2046
  • Resolution: 480x320 px
  • Active area: 48.96 x 73.44mm
  • Module PCB size: 56.34 x 98.0 mm
  • Work temperature: from -20°C to 60°C
  • Storage temperature: from -30°C to 70°C
  • Supply voltage: from 3.3V to 5V
  • IO Logic Level: 3.3V
