Màn hình LCD TFT 2.8 inch SPI 240x320 (RGB) có khe thẻ microSD – module TFT 2.8” dùng Arduino/ESP32

Mô tả sản phẩm

Màn hình TFT 2.8” độ phân giải 240x320 (QVGA) giao tiếp SPI, board đỏ như ảnh có sẵn khe thẻ microSD để đọc ảnh/bitmap, hiển thị logo, giao diện menu và dữ liệu cảm biến. Phù hợp cho các dự án hiển thị gọn nhẹ: đồng hồ, đo nhiệt độ/độ ẩm, UI điều khiển, robot, CNC/máy in 3D DIY… Dùng bus SPI nên tiết kiệm chân và dễ đi dây.

Ứng dụng

Màn hình hiển thị cho Arduino/ESP32/STM32/RP2040
Dashboard cảm biến, đồng hồ, menu điều khiển thiết bị
Hiển thị ảnh/Logo từ thẻ microSD, demo đồ họa, game mini
Dự án STEM, robot, thiết bị đo/điều khiển

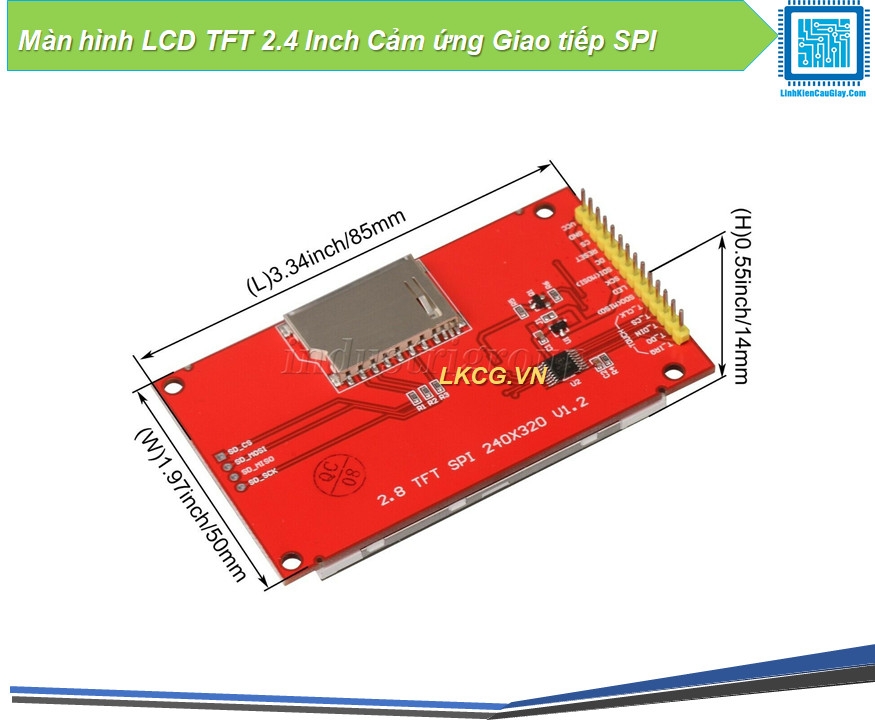

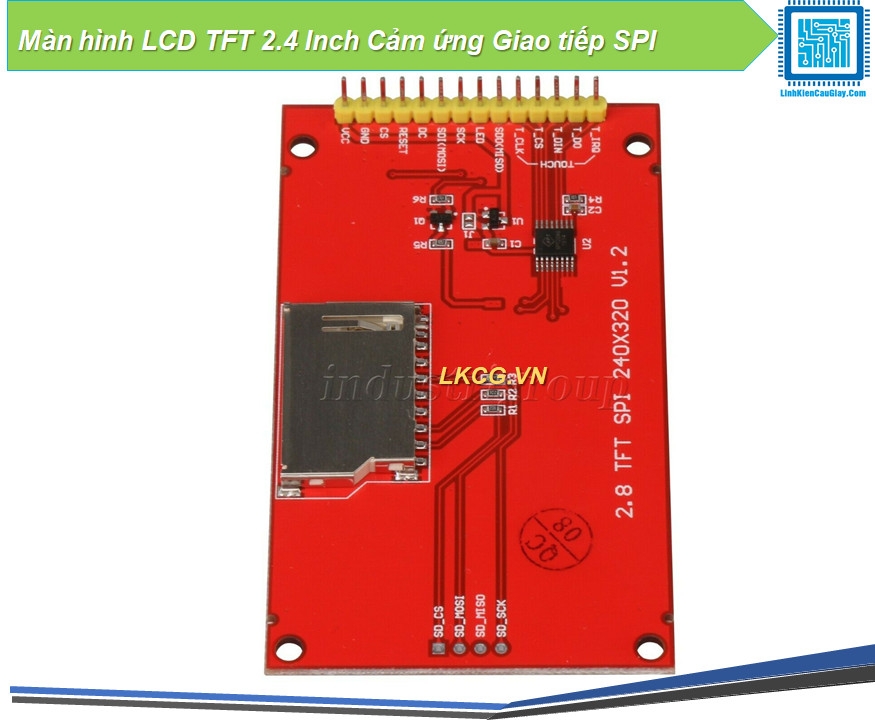

Sơ đồ chân

Nhóm TFT (SPI):
VCC, GND
CS
RESET
DC
SDI (MOSI)
SCK
LED
SDO (MISO)

Nhóm microSD (SPI) (cụm pad bên phải):
SD_SCK
SD_MISO
SD_MOSI
SD_CS

Ghi chú: TFT và thẻ SD dùng chung MOSI/MISO/SCK, mỗi phần dùng CS riêng.

Thông số kĩ thuật

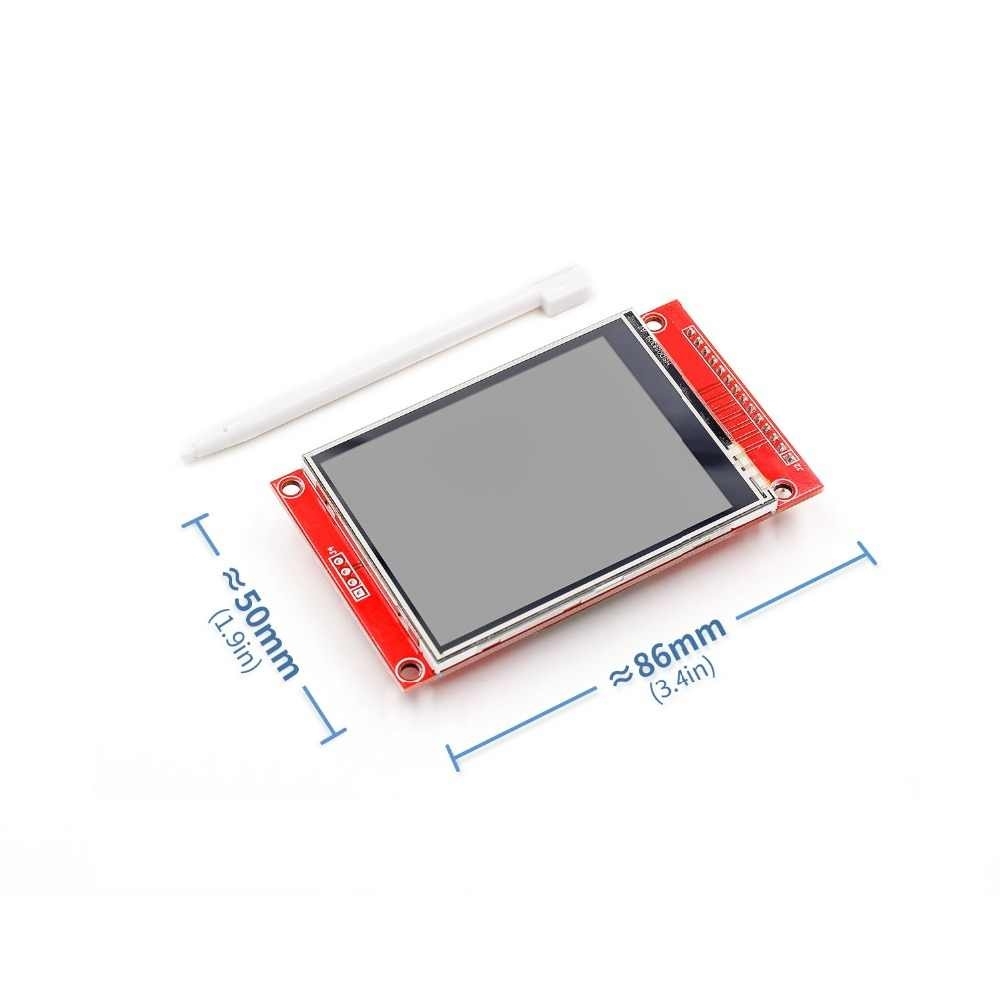

Kích thước màn hình: 2.8 inch
Độ phân giải: 240 x 320 (QVGA, RGB)
Giao tiếp màn hình: SPI (4-wire SPI)
Cảm ứng: Có cảm ứng điện trở (Resistive Touch) – giao tiếp SPI (T_CLK, T_CS, T_DIN, T_DO, T_IRQ)
Khe thẻ nhớ: Có khe microSD (TF card) – giao tiếp SPI
Số chân kết nối: 14P (header) (tùy lô có thể hàn sẵn/chưa hàn)
Chân tín hiệu TFT (thường có): VCC, GND, CS, RESET, DC, SDI(MOSI), SCK, SDO(MISO), LED
Chân cảm ứng (Touch): T_CLK, T_CS, T_DIN, T_DO, T_IRQ
Chân microSD: SD_SCK, SD_MOSI, SD_MISO, SD_CS
Nguồn cấp: thường 3.3V–5V (tùy board có/không có ổn áp & chuyển mức)
Mức logic SPI khuyến nghị: 3.3V (dùng Arduino 5V nên cân nhắc chuyển mức để ổn định)
Ứng dụng: Arduino / ESP32 / STM32 / Raspberry Pi Pico, hiển thị giao diện, dữ liệu cảm biến, menu điều khiển, CNC/3D printer DIY

Hướng dẫn sử dụng

ESP32/STM32 khuyến nghị để chạy mượt (SPI nhanh)
Arduino UNO vẫn chạy được nhưng tốc độ hiển thị chậm hơn

Thư viện gợi ý:
Adafruit_GFX + driver tương ứng (thường gặp ILI9341 với TFT 2.8” 240x320) hoặc TFT_eSPI (ESP32)
MicroSD: dùng thư viện SD, nhớ tách CS của SD (SD_CS) riêng

Nguồn/logic:
Ưu tiên dùng mức logic 3.3V cho SPI để ổn định; nếu dùng Arduino 5V mà board không có chuyển mức thì nên dùng level shifter.

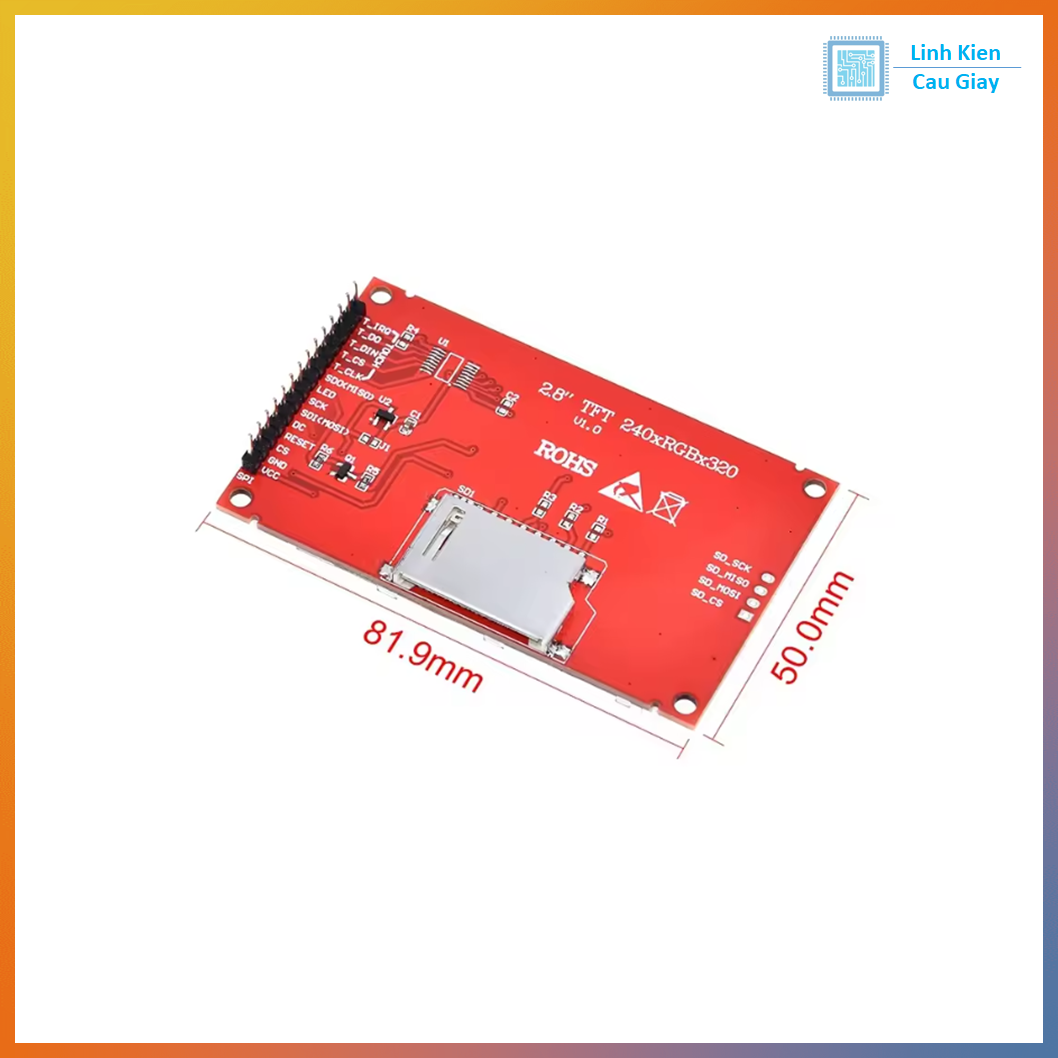

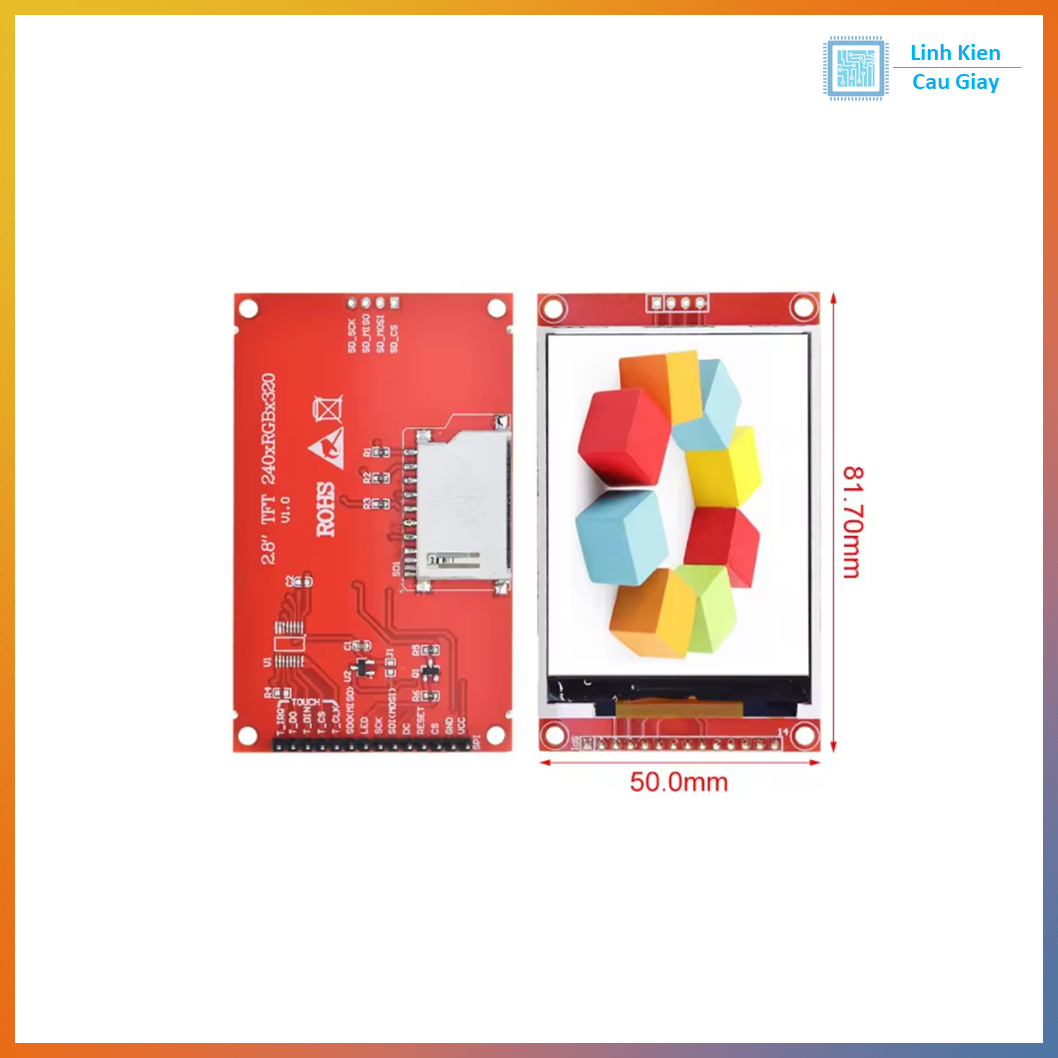

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
