Màn hình LCD TFT 2.2 Inch Giao tiếp SPI

(Mã SP:PVN2507)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

220.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

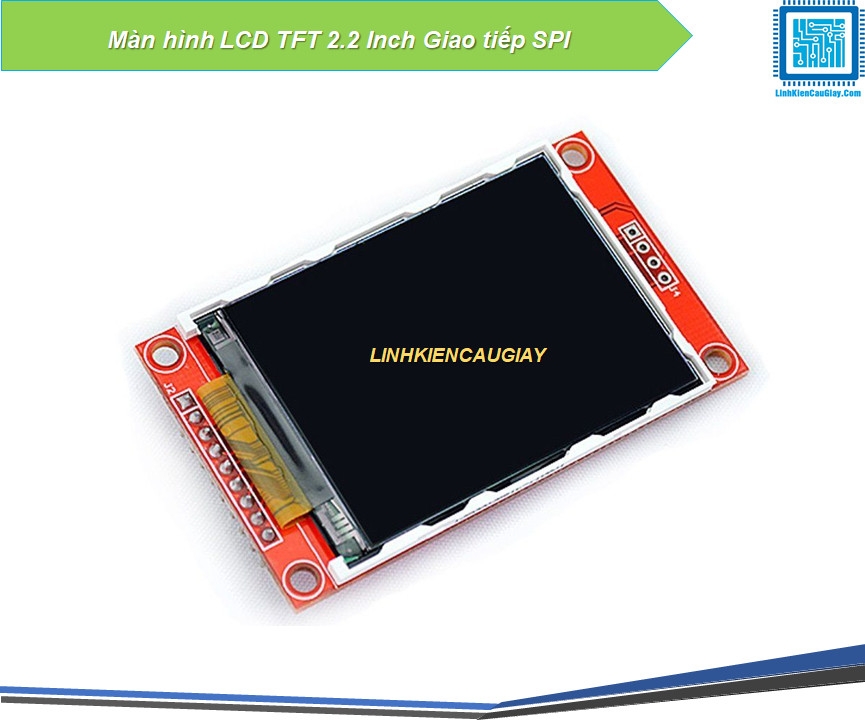

Màn hình LCD TFT 2.2 Inch Giao tiếp SPI

Mô tả sản phẩm

Màn hình LCD TFT luôn là một trong những lựa chọn tối ưu trong các ứng dụng DIY cần nhu cầu hiển thị. Với khả năng truyền dữ liệu nối tiếp thông qua giao tiếp SPI, vi điều khiển chỉ mất vài chân I/O để có thể giao tiếp với module và việc điều khiển cũng vô cùng đơn giản.



Thông số kĩ thuật

  • Màn hình kích thước 2.2 inch, tích hợp khe thẻ nhớ micro SD.
  • Driver ILI9341 (driver SOC đơn chíp 262144 màu) cho khả năng hiển thị 240x320 điểm ảnh (RGB) với 18 bit màu.
  • Tương thích với hầu hết các vi điều khiển hiện nay.
  • Giao thức hiển thị nối tiếp, chỉ cần sử dụng 5 chân (CS, RESET, DC/RS, SDI/MOSI, SCK) để điều khiển.

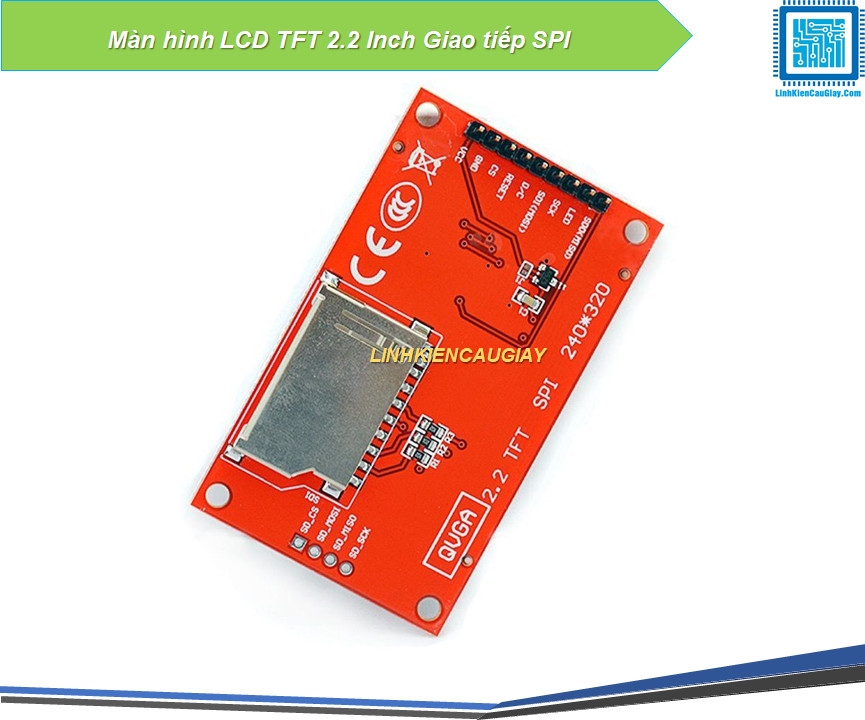

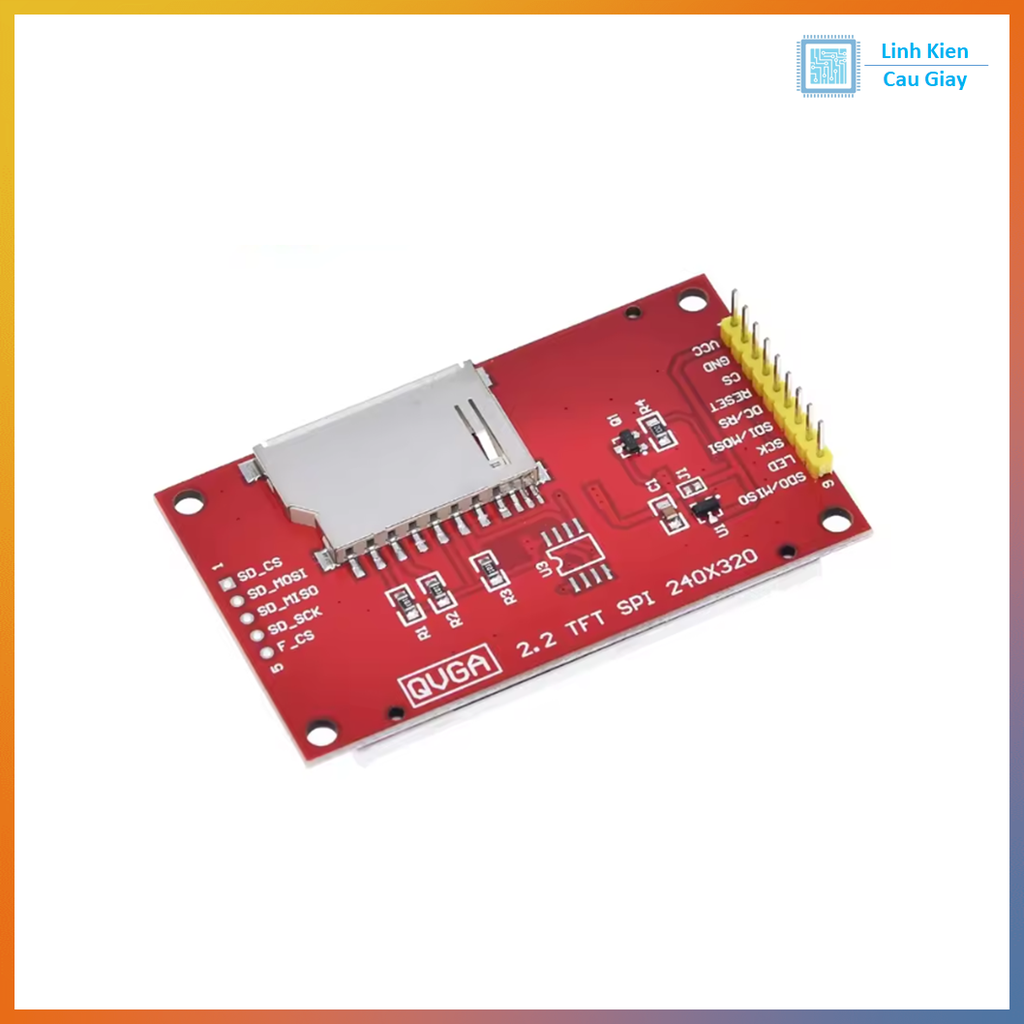

  • Thẻ SD sử dụng giao tiếp SPI (CS / MOSI / MISO / SCK).



Hướng dẫn sử dụng

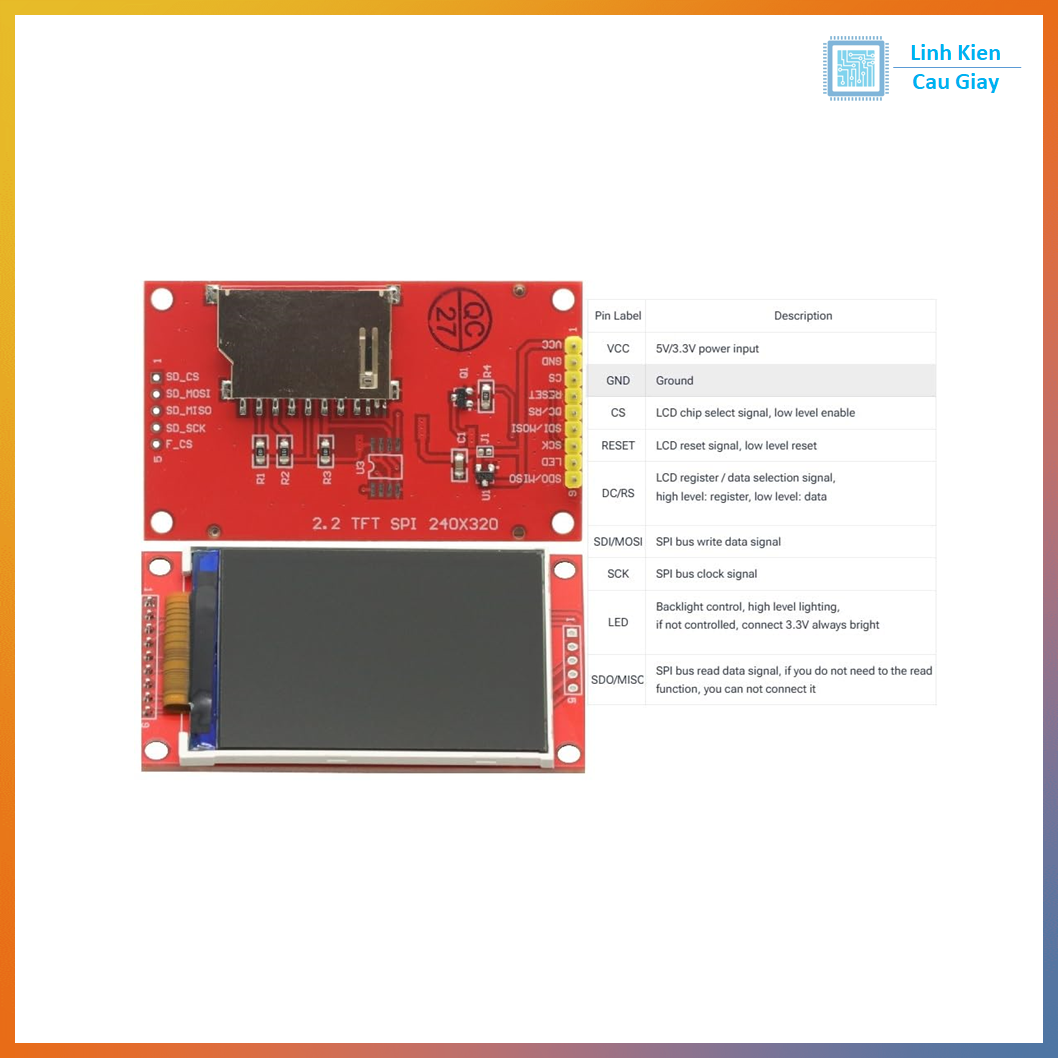

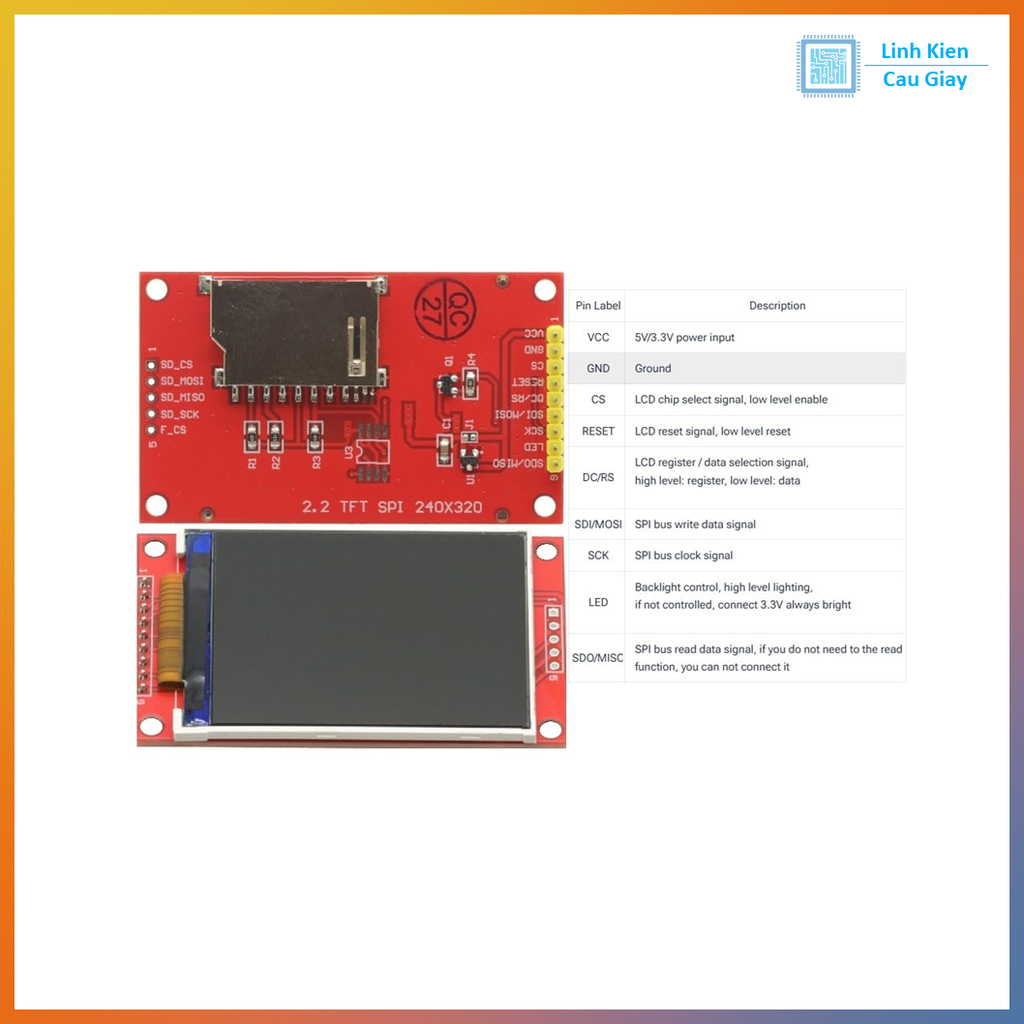

1 VCC 5V/3.3V电源输入
2 GND 接地
3 CS 液晶屏片选信号,低电平使能
4 RESET 液晶屏复位信号,低电平复位
5 DC/RS 液晶屏寄存器/数据选择信号,低电平:寄存器,高电平:数据
6 SDI/MOSI SPI总线写数据信号
7 SCK SPI总线时钟信号
8 LED 背光控制,高电平点亮,如无需控制则接3.3V常亮
9 SDO/MISO SPI总线读数据信号,如无需读取功能则可不接
  • Điện áp hoạt động: 5V/3V3
  • Nhiệt độ hoạt động: -20-70°C
  • IC điều khiển: ILI9341
  • Giao tiếp: SPI
  • Mật độ điểm ảnh: QVGA 240x320
  • Khả năng hiển thị màu: 262K/65K
  • Kích thước màn hình: 2.2 inch

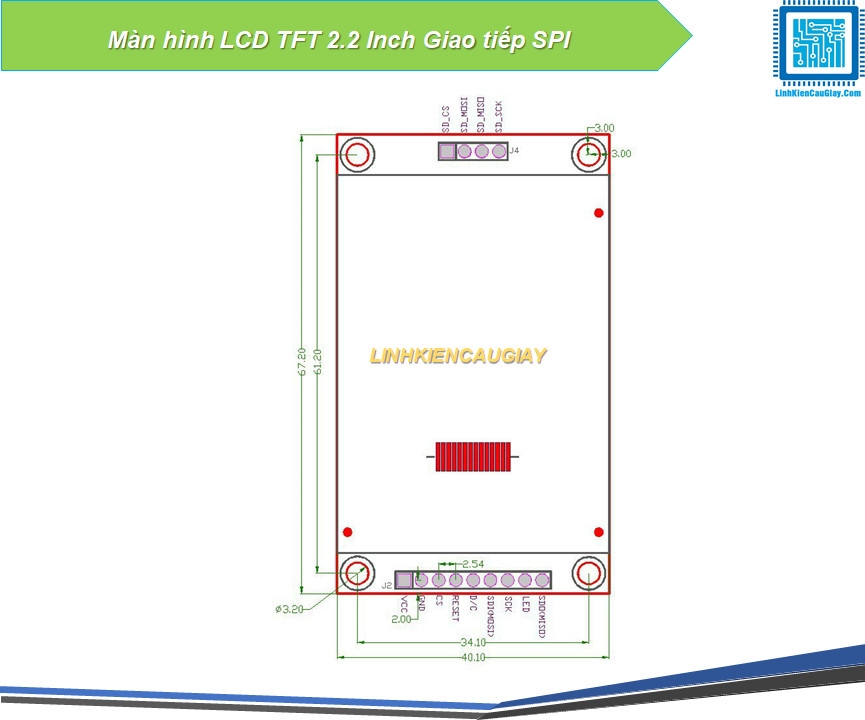

  • Kích thước: 67x40mm/2.63x1.57inch
  • Trọng lượng: 18.43gram
  • Chất liệu: nhựa
  • Màn hình không cảm ứng

Tài liệu tham khảo

Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

Hình ảnh
