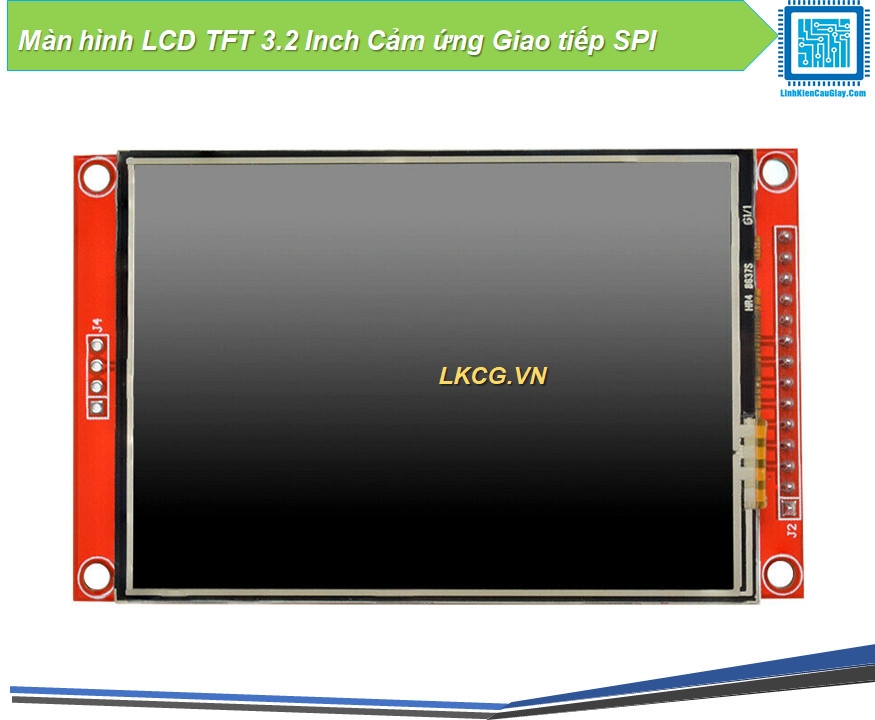

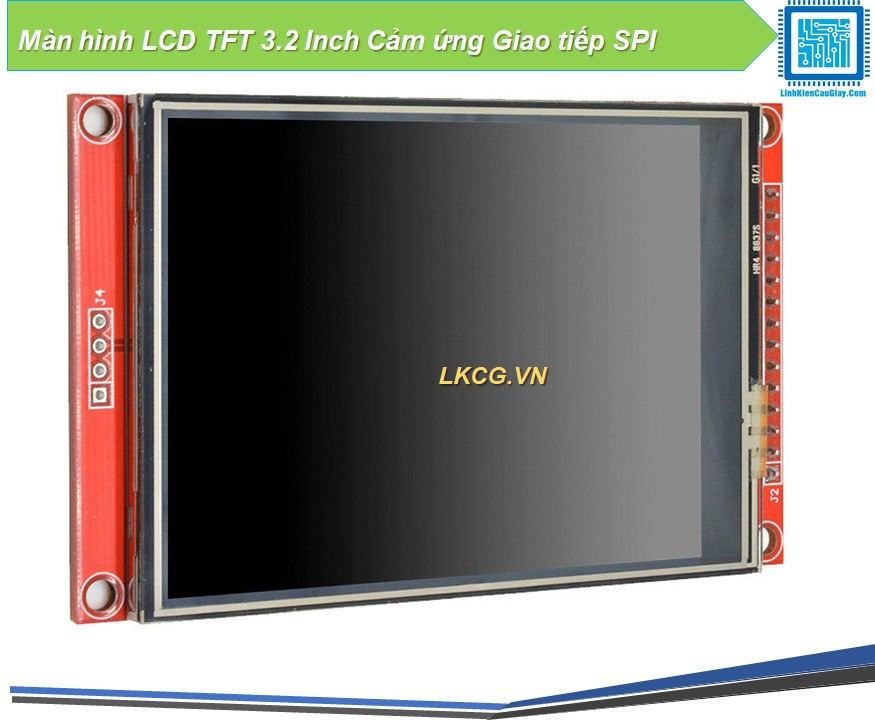

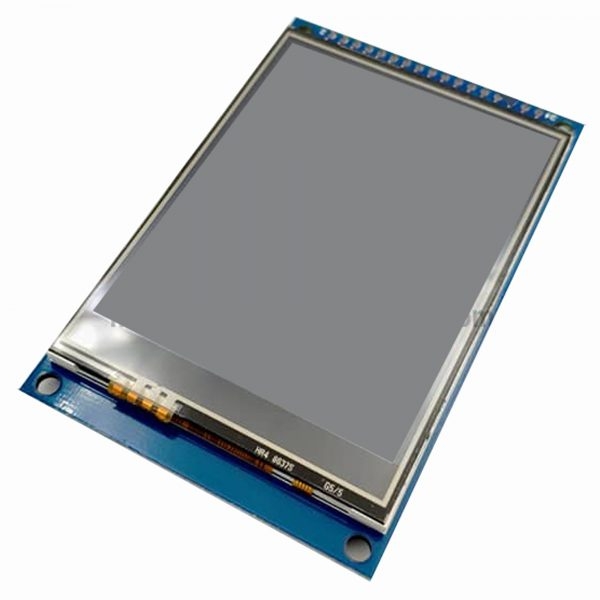

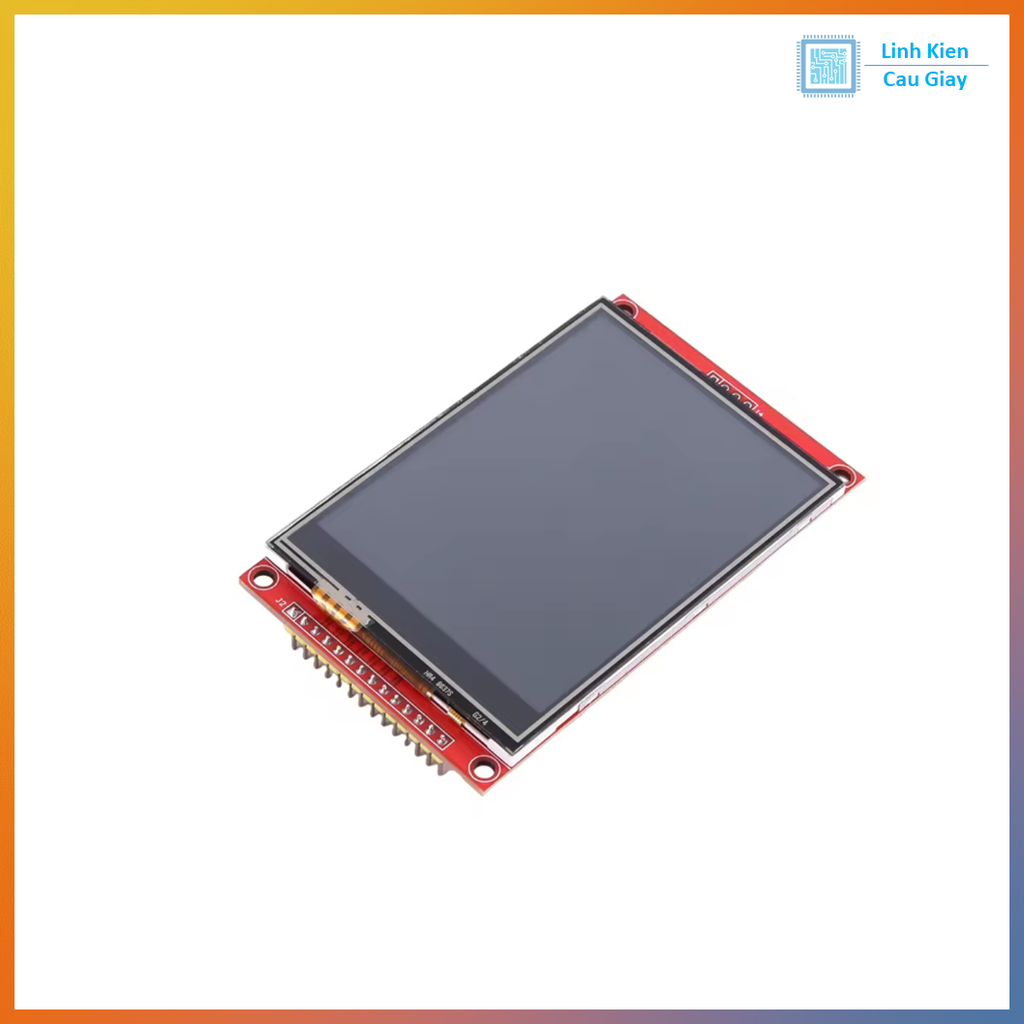

Màn hình LCD TFT 3.2 Inch Cảm ứng Giao tiếp SPI

(Mã SP:PVN2508)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

300.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Màn hình LCD TFT 3.2 Inch Cảm ứng Giao tiếp SPI

Mô tả sản phẩm

IC GIAO TIẾP ILI9341

Kích thước đường chéo

3.2inch

Giao tiếp

SPI

Độ phân giải

320 x 240pixels

Kích thước vùng nhìn

48.6 x 64.8mm

Điện áp cấp

3.3VDC hoặc 5VDC

Loại đèn nền Backlight

LED

Chế độ hiển thị

Transmissive

Kích thước

89.30 x 55.04 x 15.9mm

Công nghệ hiển thị

TFT

Số màu

65,536

Nhiệt độ hiển thị

-10 - +60°C



DATASHEET:

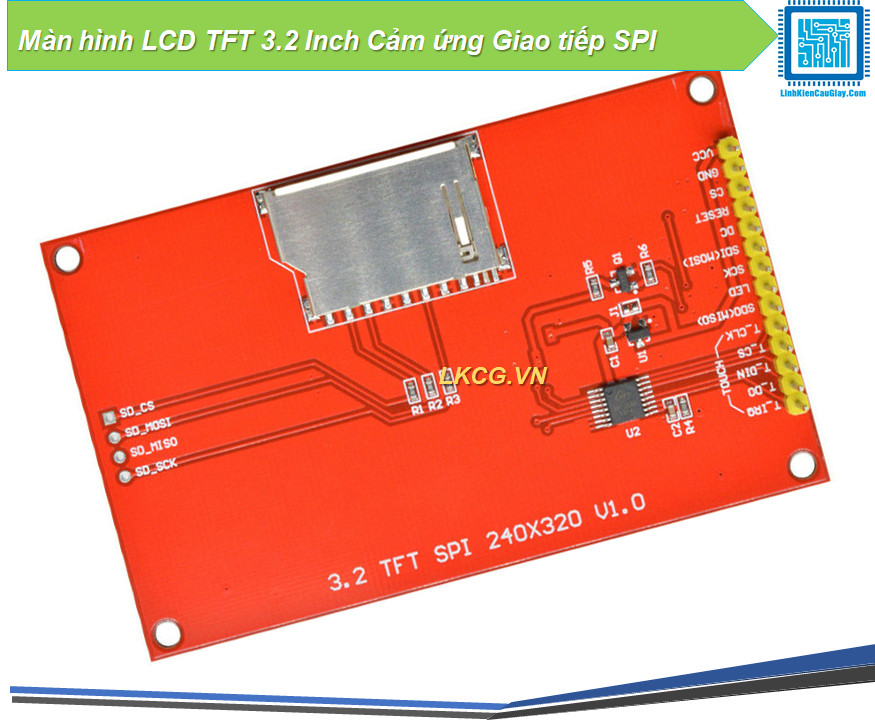

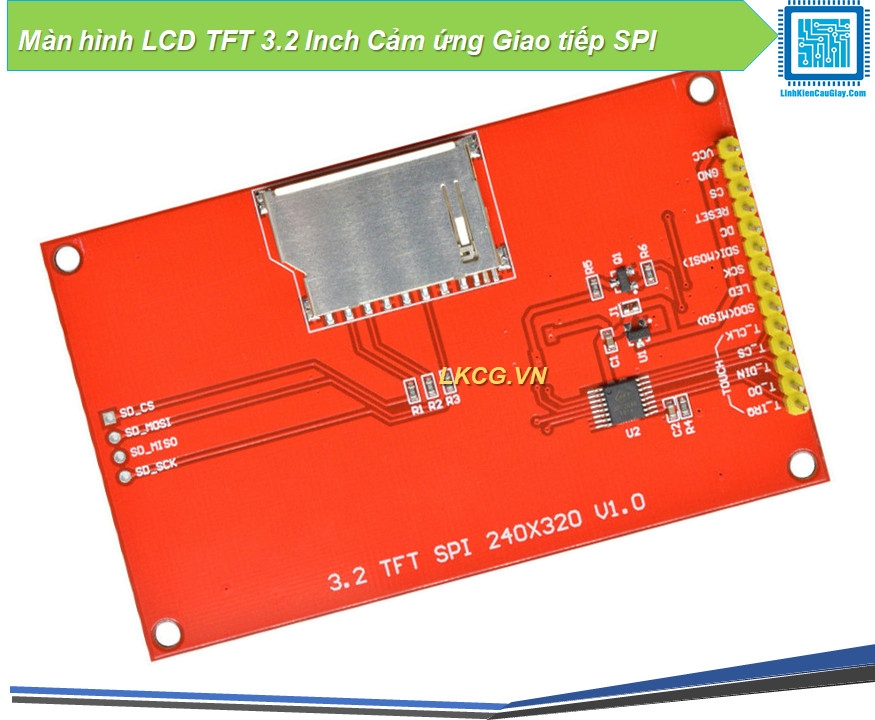

Thông số kĩ thuật

  • 1: VCC: đầu vào nguồn 5V/3.3V
  • 2: GND
  • 3: Tín hiệu chọn chip LCD LCD, kích hoạt mức thấp
  • 4: Đặt lại tín hiệu đặt lại LCD, đặt lại mức thấp
  • 5: Tín hiệu chọn dữ liệu / thanh ghi LCD DC / RS, mức cao: thanh ghi, mức thấp: dữ liệu
  • 6: Tín hiệu dữ liệu ghi bus SDI (MOSI) SPI
  • 7: Tín hiệu đồng hồ bus SCK SPI
  • 8: Điều khiển đèn nền LED, chiếu sáng mức cao, nếu không được điều khiển, kết nối 3.3V luôn sáng
  • 9: Tín hiệu dữ liệu đọc bus SPI (MISO) SPI, nếu bạn không cần chức năng đọc, bạn không thể kết nối nó
  • 10: T_CLK Chạm vào tín hiệu đồng hồ bus SPI
  • 11: Tín hiệu chọn chip màn hình cảm ứng T_CS, bật mức thấp
  • 12: T_DIN Chạm vào đầu vào bus SPI
  • 13: T_DO Chạm đầu ra bus SPI
  • 14: Tín hiệu ngắt màn hình cảm ứng T_IRQ, mức thấp khi phát hiện cảm ứng



Hướng dẫn sử dụng



Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hànhđổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.
