Màn hình TFT SPI 2.4 inch 240x320 (ST7789) kèm khe thẻ microSD – module LCD 2.4” 14P

Mô tả sản phẩm

Màn hình TFT 2.4” giao tiếp SPI độ phân giải 240x320 (RGB), dùng driver ST7789 (như tem trên module). Phù hợp làm màn hình hiển thị cho Arduino/ESP32/STM32/Raspberry Pi Pico… Board có sẵn khe thẻ microSD để đọc ảnh/bitmap, hiển thị giao diện, menu, dữ liệu cảm biến. Dạng chân header 14P tiện hàn và đấu dây.

Ứng dụng

Hiển thị giao diện dự án Arduino/ESP32: đồng hồ, đo nhiệt độ/độ ẩm, đồng hồ điện, IoT
Máy CNC/3D Printer DIY: màn hình trạng thái, menu điều khiển
Hiển thị ảnh/Logo từ thẻ microSD, demo đồ họa, game mini
Dự án STEM: dashboard dữ liệu, đồ án mô phỏng

Sơ đồ chân

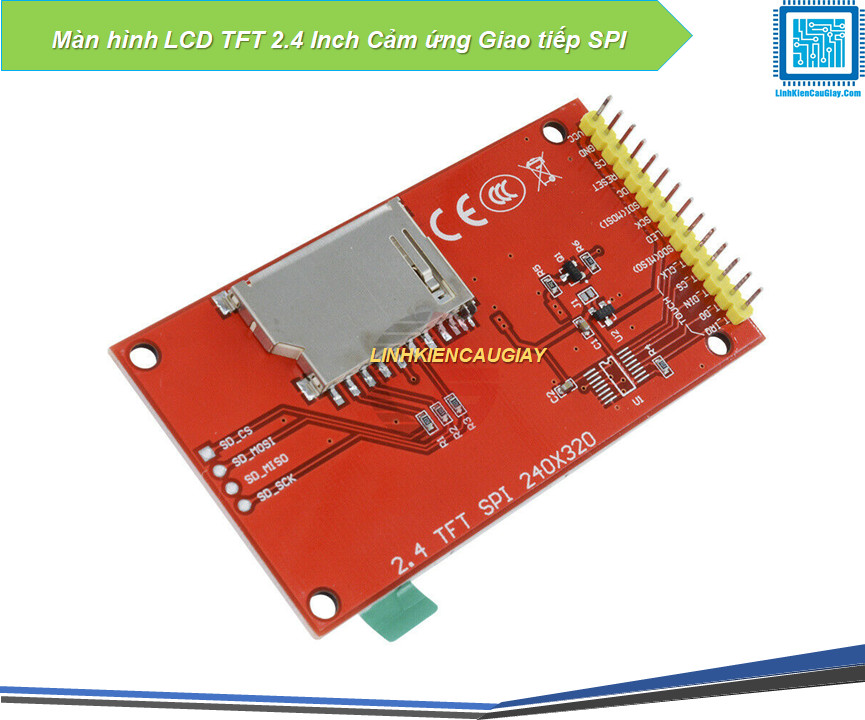

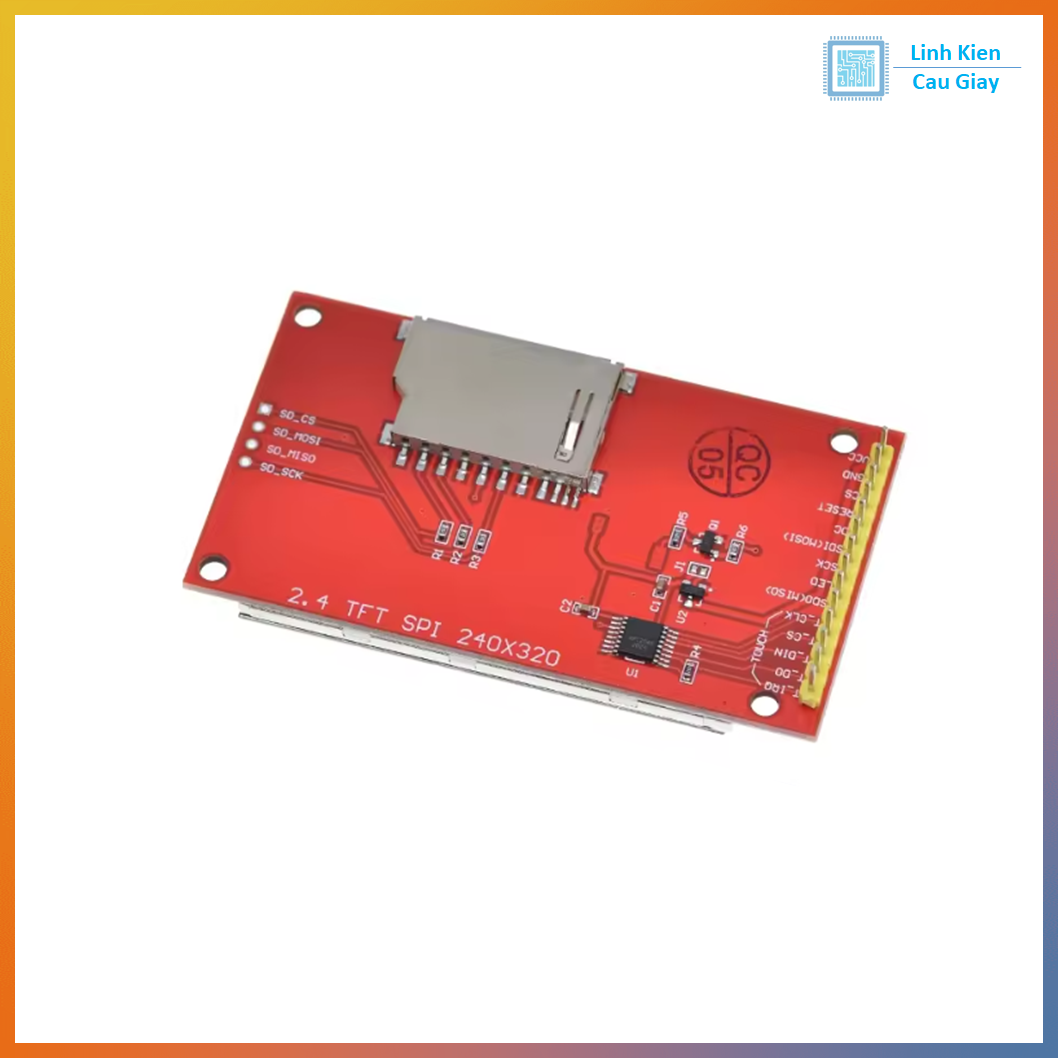

Cổng thẻ SD (trên mạch in rõ): SD_SCK, SD_MISO, SD_MOSI, SD_CS
Chân điều khiển TFT SPI (thường có): VCC, GND, SCK, MOSI(SDA), MISO, CS, DC(A0), RST, LED/BL
Chân TOUCH (nếu board/phiên bản có hỗ trợ cảm ứng): T_CLK, T_CS, T_DIN, T_DO, T_IRQ
Lưu ý: tên chân có thể thay đổi theo lô, bạn đối chiếu chữ in trên PCB để đấu chuẩn

Thông số kĩ thuật

Kích thước màn: 2.4 inch
Độ phân giải: 240x320 (RGB)
Giao tiếp: SPI
Driver: ST7789
Có khe microSD: đọc dữ liệu qua SPI

Hướng dẫn sử dụng

Dùng thư viện phổ biến: TFT_eSPI (ESP32), Adafruit_GFX + ST7789 (Arduino/ESP32/STM32)
Khai báo đúng driver ST7789, đúng độ phân giải 240x320
Đấu chung bus SPI cho TFTSPI (TFT) và microSD, mỗi thiết bị dùng 1 chân CS riêng
Nếu nguồn/logic là 3.3V thì đấu trực tiếp; dùng Arduino 5V nên ưu tiên phiên bản có hỗ trợ/chuyển mức hoặc dùng chuyển mức ngoài để chạy ổn định

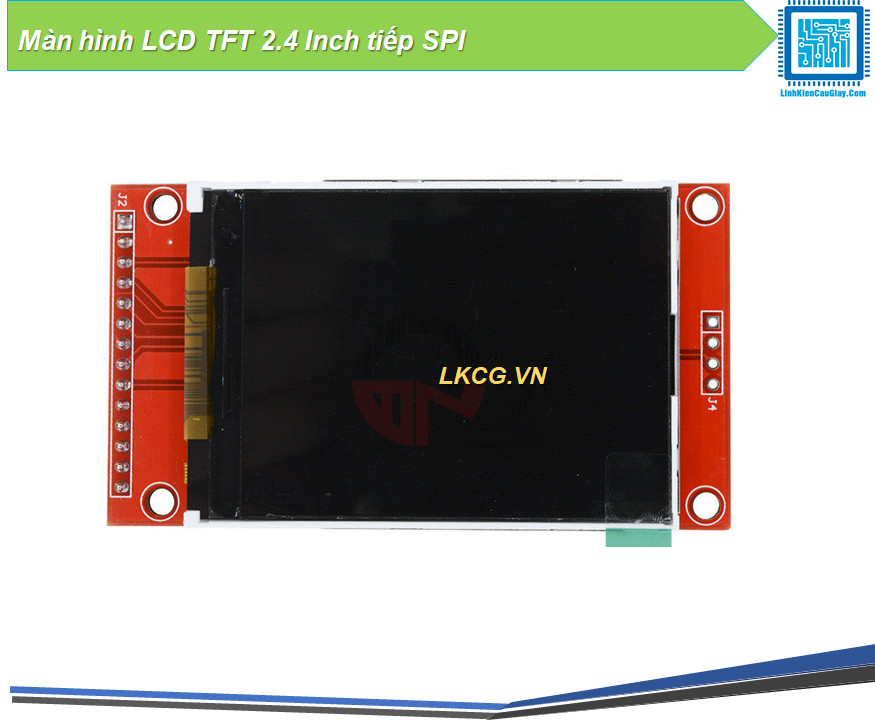

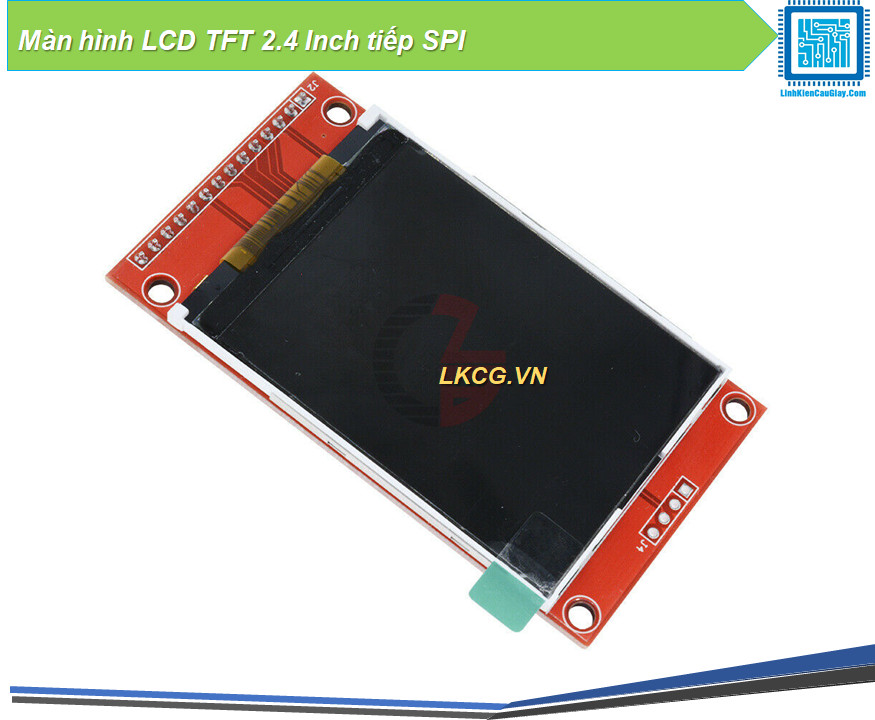

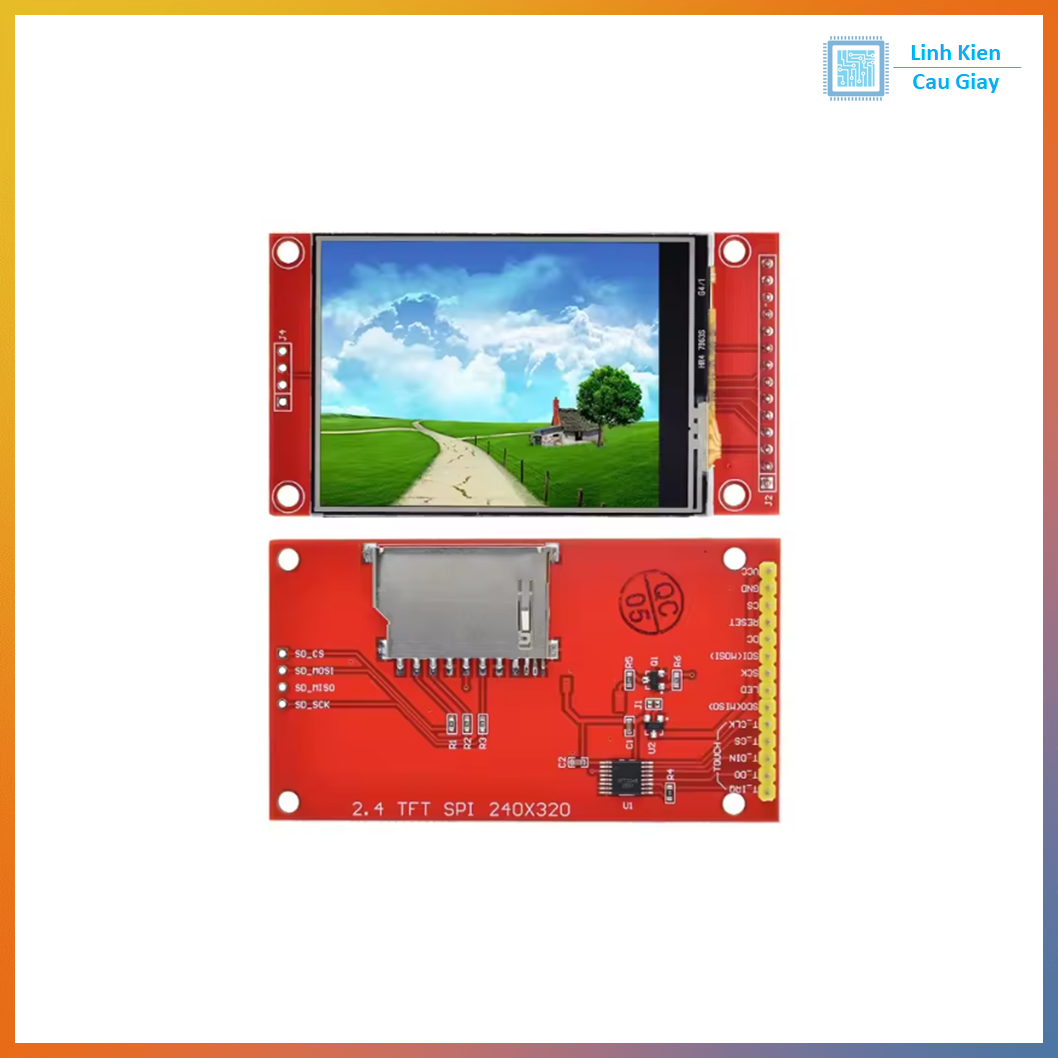

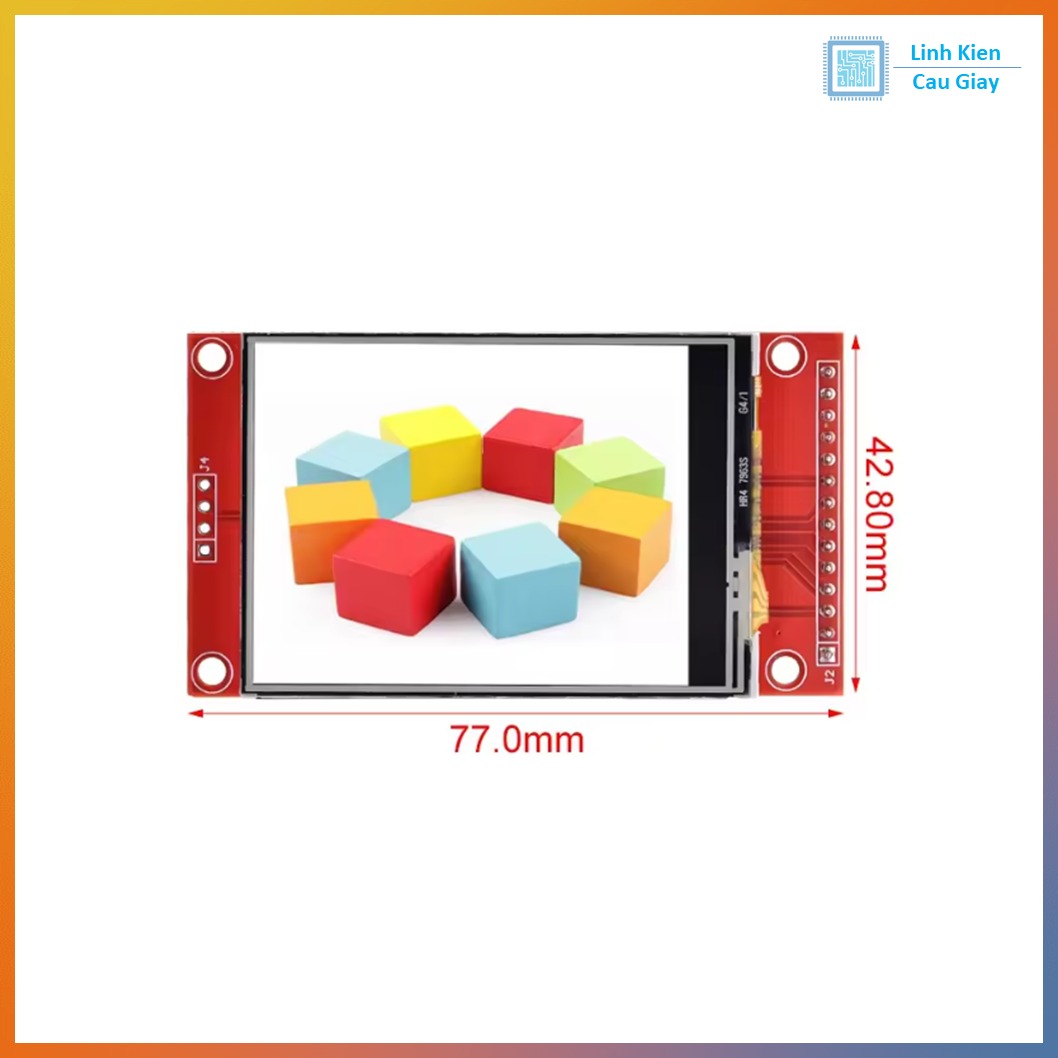

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
