Màn hình TFT LCD màu 0.96 inch IPS SPI 80x160 ST7735 (8P)

Mô tả sản phẩm

Màn hình LCD/TFT màu 0.96 inch chuẩn SPI 8 chân, độ phân giải 80×160, hiển thị 65K màu, góc nhìn rộng IPS, dùng IC điều khiển ST7735. Module nhỏ gọn, dễ đấu nối với Arduino/ESP32/STM32, phù hợp các dự án hiển thị dữ liệu cảm biến, đồng hồ mini, giao diện thiết bị DIY.

Module màn hình TFT 0.96” sử dụng giao tiếp SPI giúp truyền dữ liệu nhanh, tiết kiệm chân I/O, hiển thị màu sắc rõ nét với 65K màu và IPS cho góc nhìn rộng. IC ST7735 rất phổ biến nên dễ tìm thư viện và ví dụ code, thích hợp cho cả học tập lẫn làm sản phẩm.

Ứng dụng

Hiển thị thông số cảm biến: nhiệt độ, độ ẩm, PM2.5, điện áp, dòng…
Đồng hồ mini, giao diện menu, hiển thị trạng thái thiết bị
Dự án IoT dùng ESP32: hiển thị WiFi, MQTT, thời tiết, dữ liệu đo
Thiết bị cầm tay, wearable, robot, mô hình học tập STEM

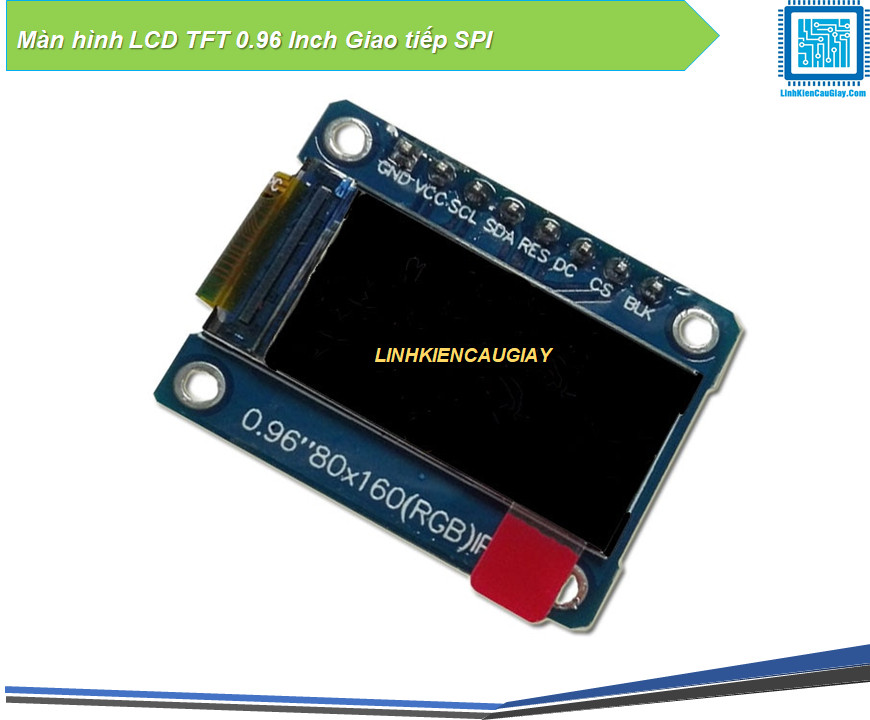

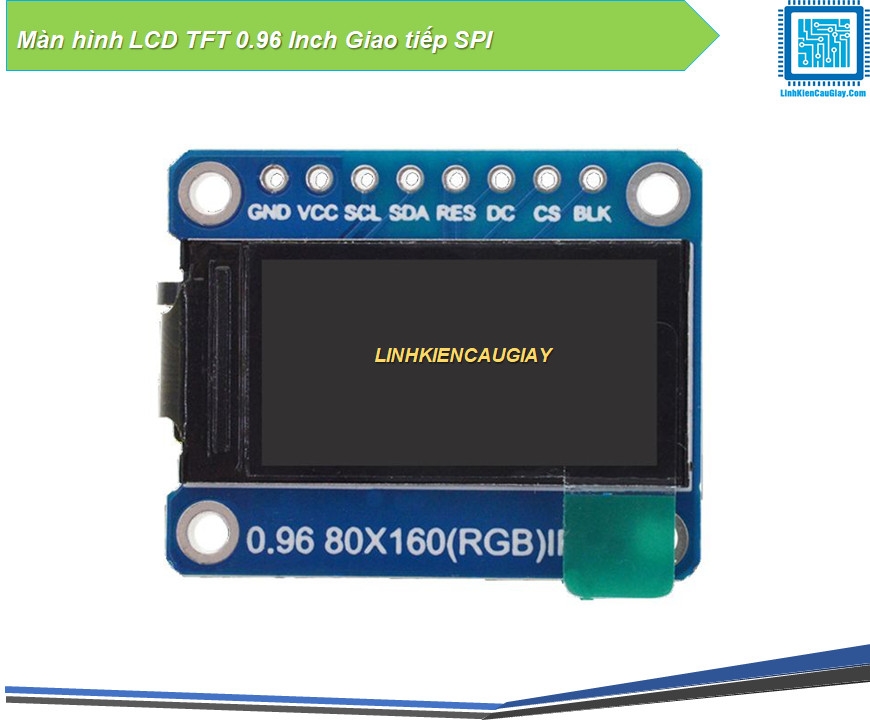

Sơ đồ chân

GND: Mass (0V)
VCC: Nguồn cấp (khuyến nghị 3.3V; một số module nhận 5V nhưng mức tín hiệu vẫn nên 3.3V)
SCL: SPI Clock (SCK)
SDA: SPI Data (MOSI)
RES: Reset màn hình
DC: Data/Command (chọn dữ liệu hay lệnh)
CS: Chip Select (chọn thiết bị SPI)
BLK: Đèn nền (Backlight, có thể nối VCC để luôn sáng hoặc điều khiển PWM)

Gợi ý nhanh: SPI loại này thường không dùng MISO, chủ yếu cần SCK + MOSI + các chân CS/DC/RES.

Thông số kĩ thuật

Kích thước màn hình: 0.96 inch
Độ phân giải: 80 × 160 (RGB)
Số màu: 65K màu
Tấm nền: IPS (góc nhìn rộng)
Driver IC: ST7735
Giao tiếp: SPI (4-wire) + chân điều khiển (tổng 8P)
Đèn nền: LED backlight (điều khiển qua chân BLK)
Lỗ bắt vít: 4 góc, tiện lắp hộp/khung

Hướng dẫn sử dụng

Đấu dây cơ bản (ví dụ):
ESP32: SCL→SCK, SDA→MOSI, CS/DC/RES/BLK nối các GPIO tùy chọn, VCC 3.3V
Arduino UNO: nên dùng nguồn 3.3V và chuyển mức logic (hoặc chọn module có sẵn chuyển mức) để bền màn hình

Thư viện hay dùng:
Arduino/ESP32: Adafruit_GFX + Adafruit_ST7735
ESP32 (Arduino IDE): TFT_eSPI (cấu hình đúng driver ST7735 và chân kết nối)

Mẹo ổn định:
Nếu bị nhiễu/nhấp nháy: giữ dây SPI ngắn, nối GND chắc, cấp nguồn ổn định
Chân BLK có thể PWM để chỉnh độ sáng, hoặc nối VCC để luôn sáng

Code mẫu :

#include <SPI.h>

#include <Adafruit_GFX.h>

#include <Adafruit_ST7735.h>

// GND → GND

// VCC → 5V (nếu module hỗ trợ 5V) / 3.3V (nếu ghi 3.3V only)

// SCL (SCK/CLK) → D13

// SDA (MOSI/DIN) → D11

// RES (RST) → D8 (có thể đổi chân khác)

// DC → D9 (có thể đổi chân khác)

// CS → D10 (khuyến nghị dùng D10)

// BLK (Backlight) → 5V (sáng max) hoặc → D6 (PWM) để chỉnh sáng bằng analogWrite()

#define TFT_CS   10

#define TFT_DC   9

#define TFT_RST  8

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {

  tft.initR(INITR_MINI160x80);

  tft.setRotation(3); // thử 0/1/2/3 nếu bị xoay

  tft.fillScreen(ST77XX_BLACK);

  tft.setTextColor(ST77XX_YELLOW);

  tft.setTextSize(2);

  tft.setCursor(10, 0); // ngang/dọc

  tft.println("LKCG.VN");

}

void loop() {}

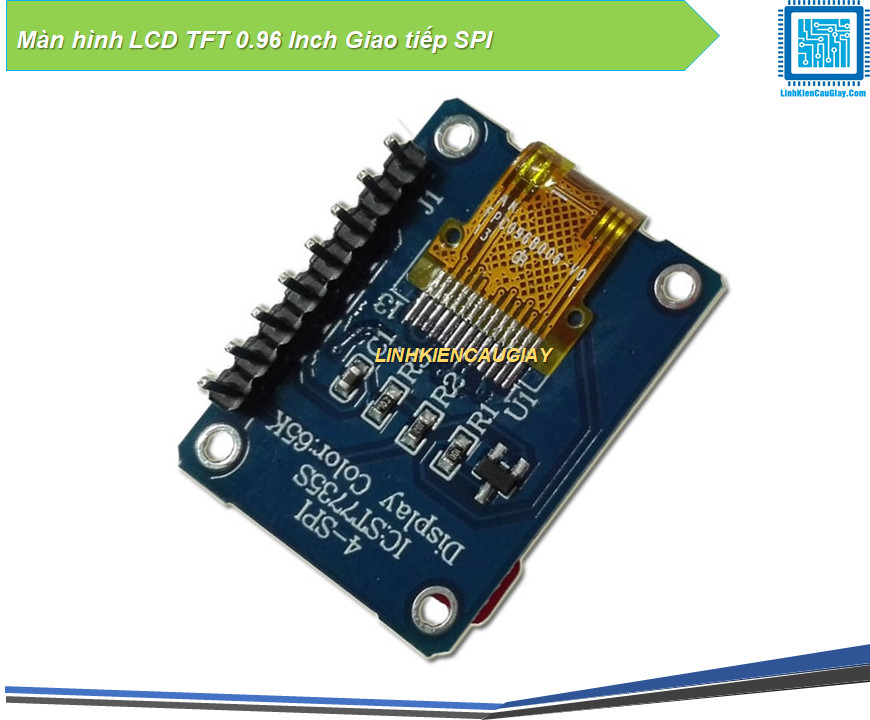

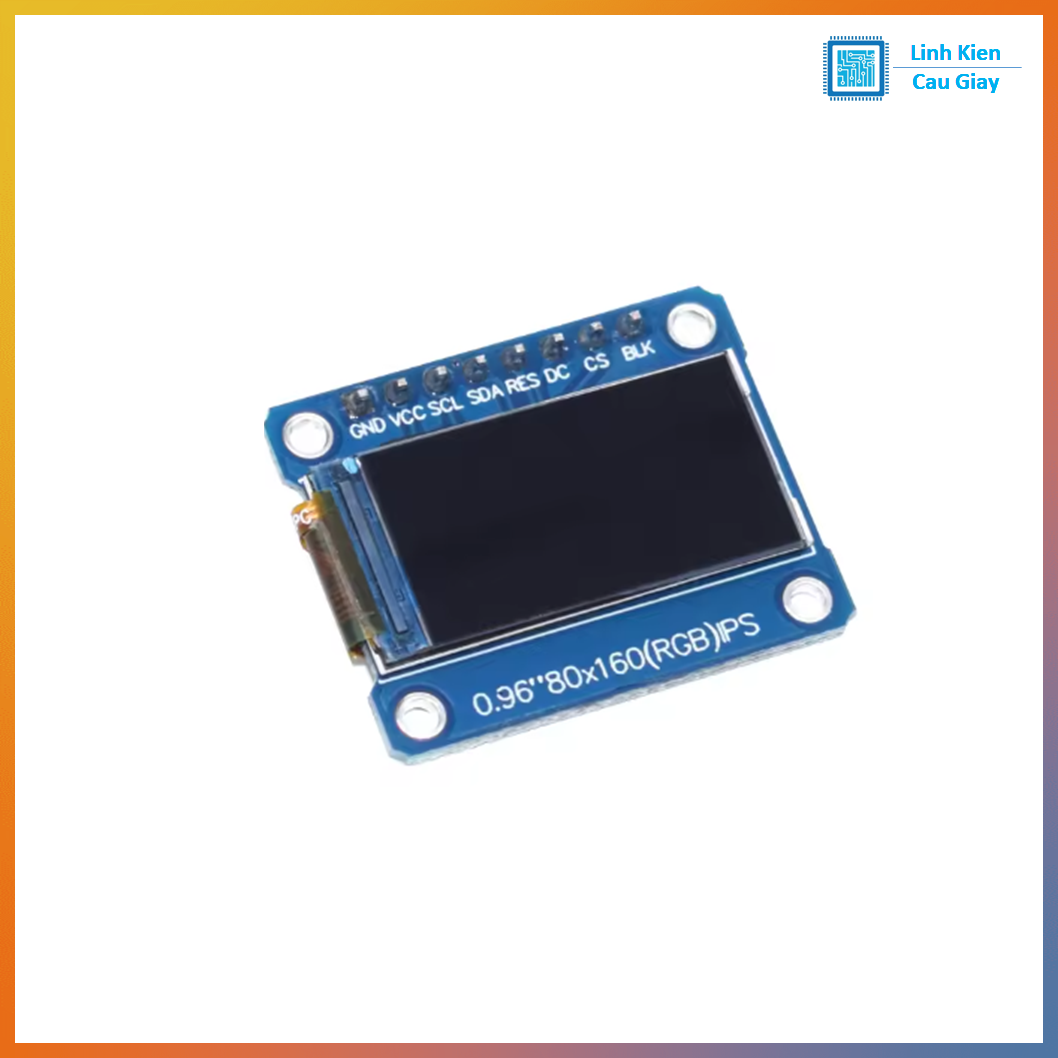

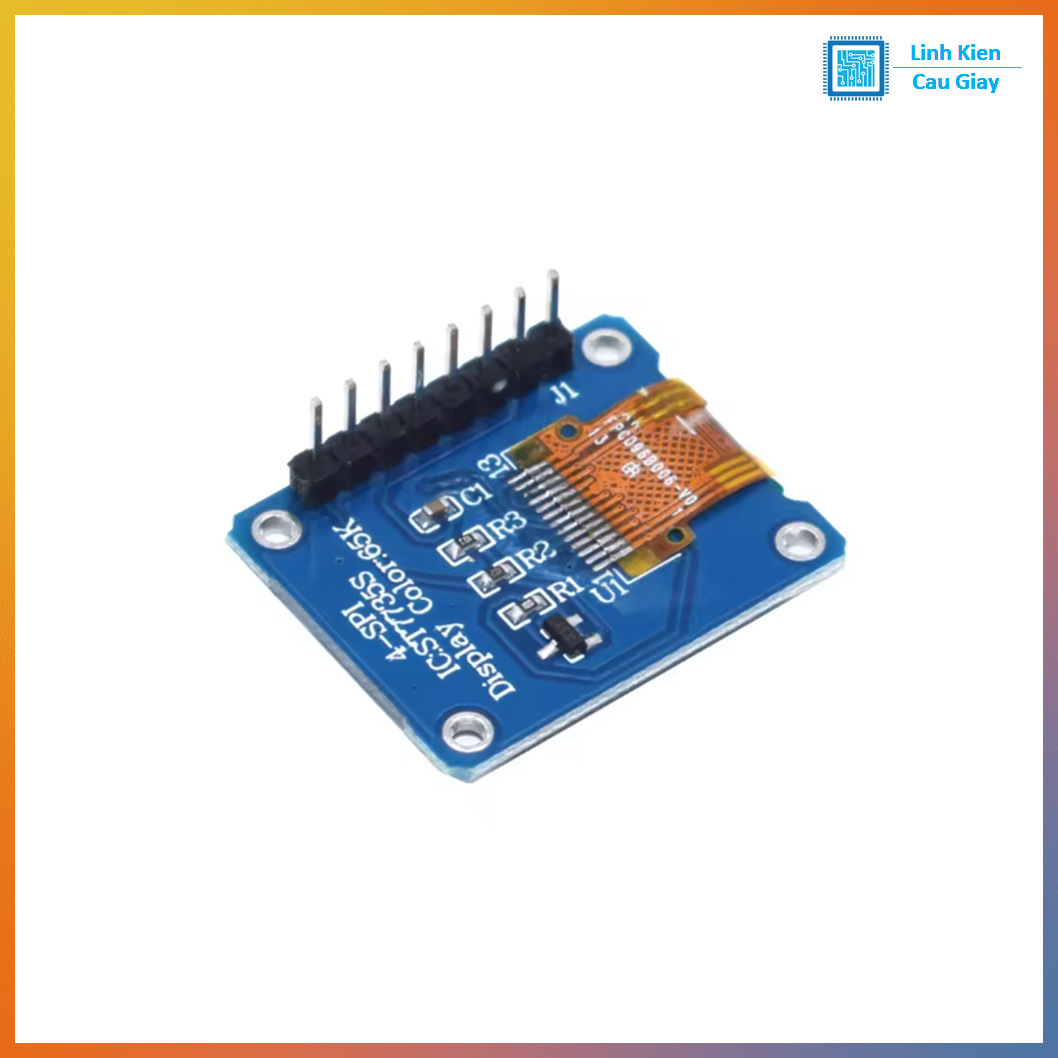

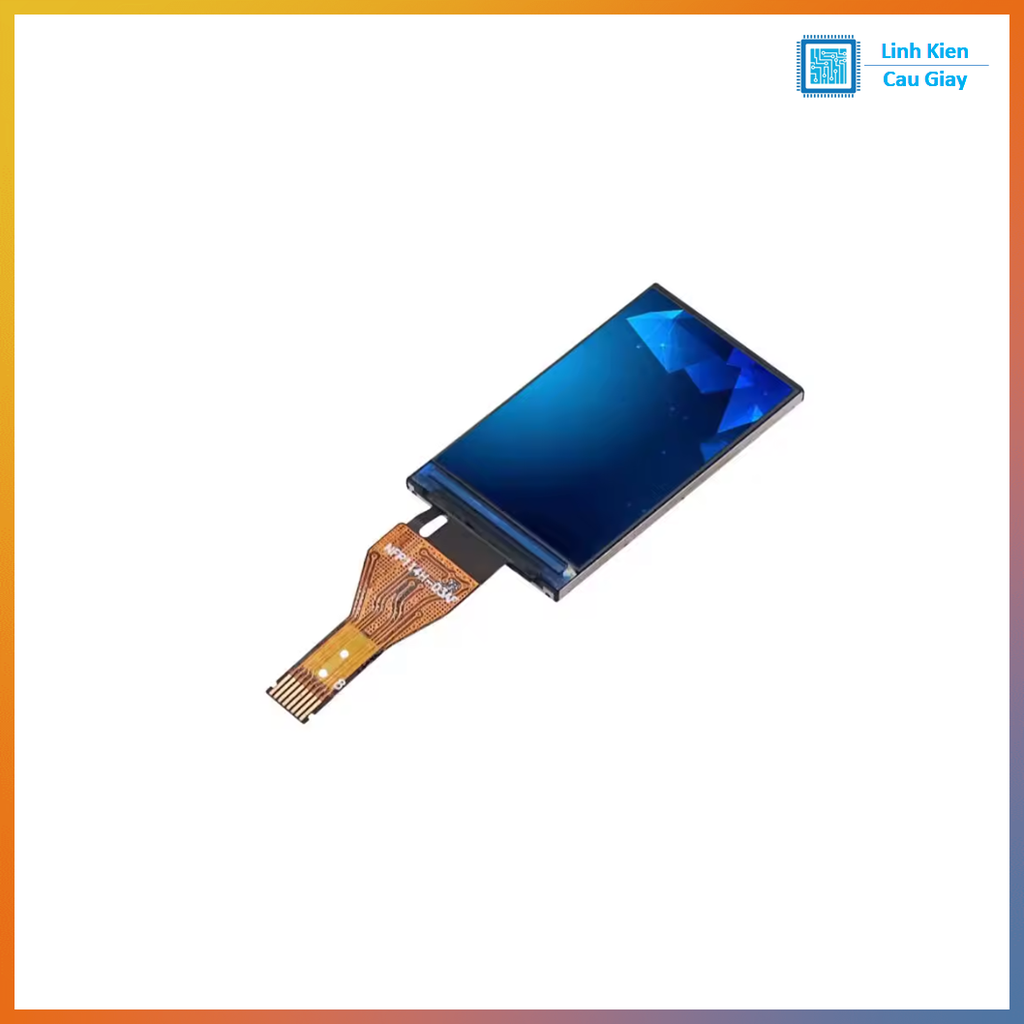

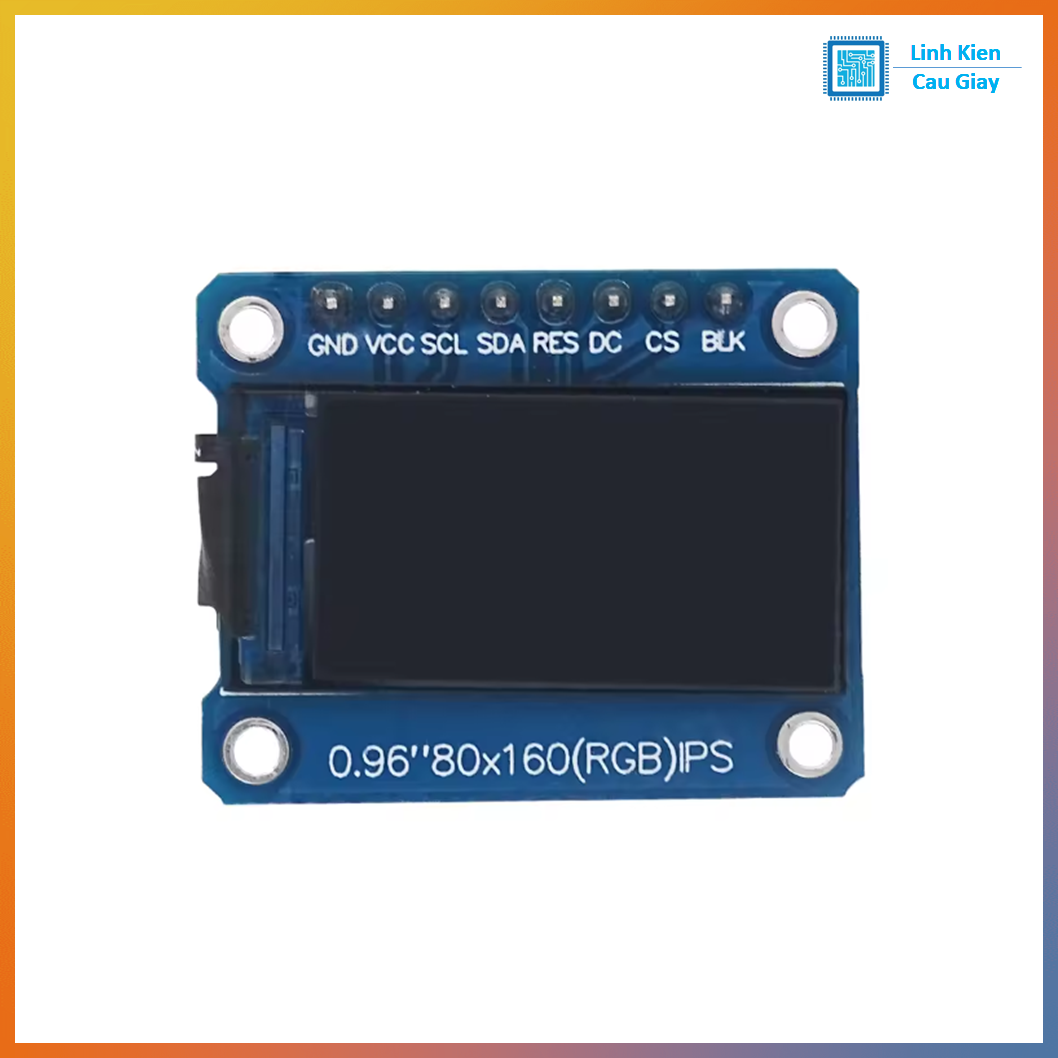

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
